【CN210030303U】电子除垢仪【专利】

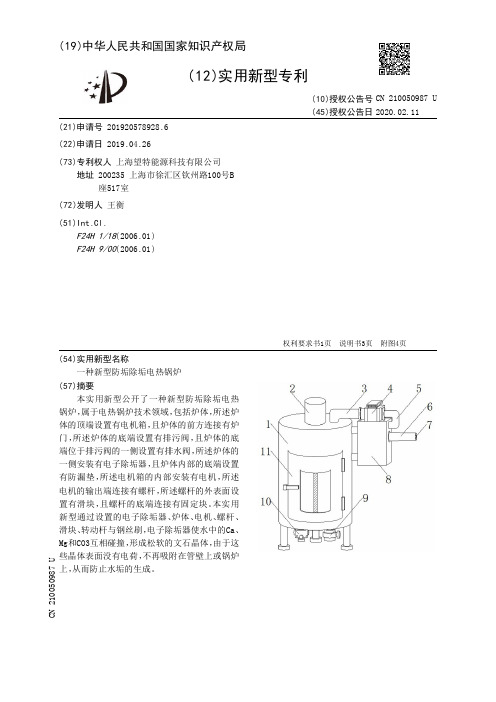

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920578928.6(22)申请日 2019.04.26(73)专利权人 上海望特能源科技有限公司地址 200235 上海市徐汇区钦州路100号B座517室(72)发明人 王衡　(51)Int.Cl.F24H 1/18(2006.01)F24H 9/00(2006.01)(54)实用新型名称一种新型防垢除垢电热锅炉(57)摘要本实用新型公开了一种新型防垢除垢电热锅炉，属于电热锅炉技术领域，包括炉体，所述炉体的顶端设置有电机箱，且炉体的前方连接有炉门，所述炉体的底端设置有排污阀，且炉体的底端位于排污阀的一侧设置有排水阀，所述炉体的一侧安装有电子除垢器，且炉体内部的底端设置有防漏垫，所述电机箱的内部安装有电机，所述电机的输出端连接有螺杆，所述螺杆的外表面设置有滑块，且螺杆的底端连接有固定块。

本实用新型通过设置的电子除垢器、炉体、电机、螺杆、滑块、转动杆与钢丝刷，电子除垢器使水中的Ca、Mg和CO3互相碰撞，形成松软的文石晶体，由于这些晶体表面没有电荷，不再吸附在管壁上或锅炉上，从而防止水垢的生成。

权利要求书1页 说明书3页 附图4页CN 210050987 U 2020.02.11C N 210050987U权　利　要　求　书1/1页CN 210050987 U1.一种新型防垢除垢电热锅炉，包括炉体（1），其特征在于：所述炉体（1）的顶端设置有电机箱（2），且炉体（1）的前方连接有炉门（11），所述炉体（1）的底端设置有排污阀（10），且炉体（1）的底端位于排污阀（10）的一侧设置有排水阀（9），所述炉体（1）的一侧安装有电子除垢器（8），且炉体（1）内部的底端设置有防漏垫（14），所述电机箱（2）的内部安装有电机（12），所述电机（12）的输出端连接有螺杆（15），所述螺杆（15）的外表面设置有滑块（18），且螺杆（15）的底端连接有固定块（13），所述滑块（18）的外表面连接有转动杆（17），所述转动杆（17）的远离滑块（18）的一端设置有钢丝刷（16），所述电子除垢器（8）的顶端安装有水泵（4），且电子除垢器（8）远离炉体（1）的一侧连接有进水管（6），所述水泵（4）的输入端设置有连接管（5），且水泵（4）的输出端连接输送管（3），所述进水管（6）、连接管（5）与输送管（3）的内壁均设置有聚四氟乙烯层（7）。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920333721.2(22)申请日 2019.03.17(73)专利权人 陈世广地址 321200 浙江省金华市武义县桐琴镇凤凰山工业区南苑路11号(72)发明人 陈世广　(51)Int.Cl.A47L 13/24(2006.01)A47L 13/258(2006.01)A47L 13/42(2006.01)A47L 13/58(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种清洁工具(57)摘要一种清洁工具，包括拖把和储水桶，所述拖把包括拖把杆、挤压装置和用于清扫的胶棉头组件，挤压装置可对、相对其移动的胶棉头组件形成挤压；所述储水桶中设有支撑部，支撑部用于支撑胶棉头组件，所述支撑部可在脱水区与清洗区间移动、且支撑部可在脱水区支撑，从而拖把可实施在脱水区支撑后的挤压脱水或者拖把可实施在清洗区清洗；所述拖把与支撑部间设有拉动装置，拉动装置用于拖把与支撑部的连接从而拖把可带动支撑部移动；所述拖把与支撑部间还设有导向部，导向部用于拖把与支撑部连接时的导向。

由于实用新型的支撑部可移动从而产品可缩小体积；拉动装置使产品操作变得简单、且工作效率高；导向部很大的优化了产品的操作、且实用方便。

权利要求书1页 说明书4页 附图13页CN 210019212 U 2020.02.07C N 210019212U权　利　要　求　书1/1页CN 210019212 U1.一种清洁工具，包括拖把和储水桶（2），所述拖把包括拖把杆（1）、挤压装置（3）和用于清扫的胶棉头组件（4），所述的胶棉头组件（4）通过挤压装置（3）连接于拖把杆（1）或者胶棉头组件（4）和挤压装置（3）分别连接于拖把杆（1），胶棉头组件（4）可相对挤压装置（3）移动，挤压装置（3）可对、相对其移动的胶棉头组件（4）形成挤压；所述储水桶（2）中设有支撑部（5），支撑部（5）用于支撑胶棉头组件（4）；所述拖把的胶棉头组件（4）伸入所述储水桶（2）中、且通过支撑部（5）支撑时，握持并推动拖把杆（1）下压，下压的拖把杆带动挤压装置（3）相对被支撑的胶棉头组件（4）移动，从而挤压装置（3）可对胶棉头组件（4）形成挤压；所述储水桶（2）包括脱水区和清洗区；其特征在于：所述支撑部（5）可在脱水区与清洗区间移动、且支撑部可在脱水区支撑；所述拖把与支撑部（5）间设有拉动装置，拉动装置用于拖把与支撑部（5）的连接从而拖把可带动支撑部（5）移动；所述拖把与支撑部（5）间还设有导向部（30），导向部用于拖把与支撑部（5）连接时的导向。

〔19〕中华人民共和国专利局〔12〕实用新型专利申请说明书[11]公告号CN 2066857U〔43〕公告日1990年12月5日[21]申请号90202105.2[22]申请日90.3.1[71]申请人易明地址100091北京市海淀区西苑100号南二院西三楼201号[72]设计人易明 易新[51]Int.CI 5C02F 1/48权利要求书 1 页 说明书 3 页 附图 4 页[54]实用新型名称高效电子除垢仪[57]摘要高效电子除垢仪是一种能高效清除水垢的节能设备。

为克服现有电子除垢机圆形管状电极造成的两极间电场强度分布不均的缺陷，高效电子除垢仪的电场辐射器采用平行等面积电极结构，保证了电极间电场强度均等，增强了高频电场对全部水的作用效果，从而大大提高了整机除垢节能的功效。

这种全新的电场辐射器采用了新型玻璃钢材料，具有许多优越性能。

本仪器可广泛用于工业、农业、国防、交通以及日常生活中的各种用水器上。

90202105.2权 利 要 求 书第1/1页1、一种高效电子除垢仪，它由电场辐射器和电场发生器组成，其特征在于：电场辐射器采用相对面积均等的平行电极结构，电极间电场强度均等。

2、根据权利要求1所述的除垢装置，其特征是：电场辐射器［8］采用单层式相对面积均等的平行电极结构［6］［7］，电极上接有接线柱［5］，电场辐射器［8］及其电极绝缘体用玻璃钢做成，进出口处安有法兰盘［4］。

3、根据权利要求1所述的除垢装置，其特征是：电场辐射器［12］采用夹层式相对面积均等的平行电极结构［10］［11］，电极上接有接线柱［13］，进出口处安有法兰盘［9］。

4、根据权利要求1所述的除垢装置，其特征是：电场辐射器［16］采用两个以上的单层式［8］或夹层式［12］电场辐射器并联的结构，相并的电场辐射器［16］由公共管道［15］连为一体，在总进出口处安有法兰盘［14］。

5、根据权利要求1所述的除垢装置，其特征是：电场发生器采用电子管振荡器［18］功率增强型电路以及倍压整流电路。

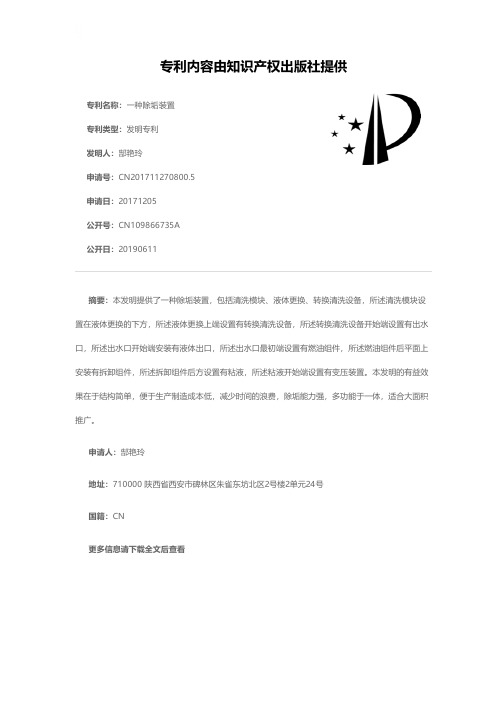

专利名称：一种除垢装置
专利类型：发明专利
发明人：郜艳玲
申请号：CN201711270800.5申请日：20171205
公开号：CN109866735A
公开日：
20190611
专利内容由知识产权出版社提供
摘要：本发明提供了一种除垢装置，包括清洗模块、液体更换、转换清洗设备，所述清洗模块设置在液体更换的下方，所述液体更换上端设置有转换清洗设备，所述转换清洗设备开始端设置有出水口，所述出水口开始端安装有液体出口，所述出水口最初端设置有燃油组件，所述燃油组件后平面上安装有拆卸组件，所述拆卸组件后方设置有粘液，所述粘液开始端设置有变压装置。

本发明的有益效果在于结构简单，便于生产制造成本低，减少时间的浪费，除垢能力强，多功能于一体，适合大面积推广。

申请人：郜艳玲
地址：710000 陕西省西安市碑林区朱雀东坊北区2号楼2单元24号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920558153.6(22)申请日 2019.04.23(73)专利权人 四川东成建设有限公司地址 615000 四川省凉山彝族自治州西昌市新村路34号4幢2层(72)发明人 何建秋　(74)专利代理机构 成都智言知识产权代理有限公司 51282代理人 濮云杉(51)Int.Cl.C02F 9/14(2006.01)(54)实用新型名称一种多方位去除污垢的废水处理设备(57)摘要本实用新型公开了一种多方位去除污垢的废水处理设备，包括箱体，所述箱体的前端外表面固定安装有沉淀池，所述沉淀池的下端外表面固定连接有排污管，所述沉淀池的内部设有机械格栅，所述箱体的内部开设有处理池、反应池、消毒池与控制室，所述处理池、反应池、消毒池与控制室在箱体的内部从前至后依次分布，所述处理池的内部固定安装安装有提升泵，所述反应池的内部一侧固定安装有过滤器，所述过滤器有第一滤筒与第二滤筒组成，所述第一滤筒位于第二滤筒的上端。

本实用新型通过装置外侧的沉淀池先将废水中的泥沙沉淀处理，再通过过滤器将废水中的颗粒杂物以及油渍进行过滤，提高装置的使用效果，适合广泛推广与使用。

权利要求书1页 说明书3页 附图1页CN 210150909 U 2020.03.17C N 210150909U权　利　要　求　书1/1页CN 210150909 U1.一种多方位去除污垢的废水处理设备，包括箱体(1)，其特征在于：所述箱体(1)的前端外表面固定安装有沉淀池(2)，所述沉淀池(2)的下端外表面固定连接有排污管(3)，所述沉淀池(2)的内部设有机械格栅(4)，所述箱体(1)的内部开设有处理池(5)、反应池(6)、消毒池(7)与控制室(8)，所述处理池(5)、反应池(6)、消毒池(7)与控制室(8)在箱体(1)的内部从前至后依次分布，所述处理池(5)的内部固定安装安装有提升泵(9)，所述反应池(6)的内部一侧固定安装有过滤器(10)，所述过滤器(10)有第一滤筒(11)与第二滤筒(12)组成，所述第一滤筒(11)位于第二滤筒(12)的上端，所述第一滤筒(11)的内部上端固定安装有滤网(13)，所述第二滤筒(12)的内部上端固定安装有滤芯(14)，所述反应池(6)的内部中间固定安装有MBR膜组件(15)，所述反应池(6)的内部位于MBR膜组件(15)的一侧的位置固定安装有曝气盘(16)，所述消毒池(7)的内部固定安装有第一水泵(17)，所述控制室(8)的内部一侧固定安装有控制箱(18)，所述控制室(8)的内部中间固定安装有药剂箱(19)，所述控制室(8)的内部位于药剂箱(19)的一侧的位置固定安装有第二水泵(20)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(21) 申请号CN94243756. X
(22) 申请日1994. 10. 25
(71) 申请人温立中
地址030024山西省太原市太原工业大学147信箱
(72) 发明人温立中；罗令秉;李小磊
(74)专利代理机构山西省专利服务中心
代理人郭连成
(51) Int.CI
C02F1/48;
权利要求说明书说明书幅图(54)发明名称
电子水垢防除仪
⑸)摘要
本实用新型属于水垢消除设备，
特征：高频振荡器为口激式，输出10MHz交
流电输入到水处理室的电极；电极上段套绝
缘套，绝缘套上段的内外壁设有凸台，用凸
台兼作密封垫，电极能与筒体形成阻性或阻
性兼容性负载。

优点：高频振荡器电路简
单、元件少、输出稳定可靠、能与各类负载
的水处理室配用、互换性好、电极易安装，
能承受260°C高温，对水的活化有阻性或阻
性兼容性的综合处理效果。

本设备已在各种。
