钢材的涂色标记

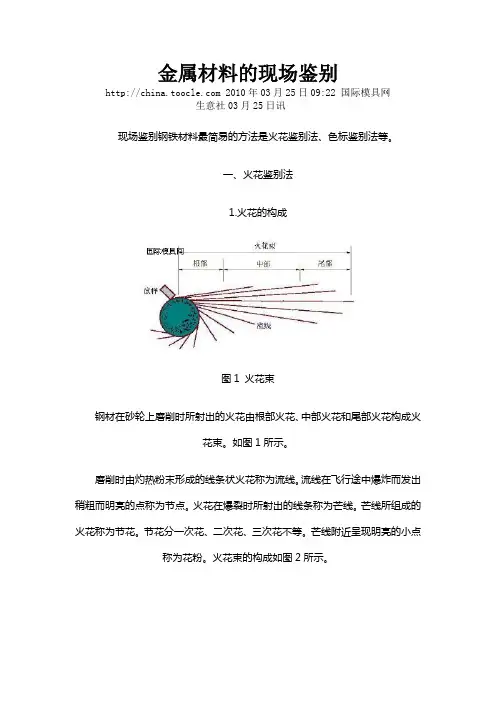

金属材料的现场鉴别

2010年03月25日09:22 国际模具网

生意社03月25日讯

现场鉴别钢铁材料最简易的方法是火花鉴别法、色标鉴别法等。

一、火花鉴别法

1.火花的构成

图1 火花束

钢材在砂轮上磨削时所射出的火花由根部火花、中部火花和尾部火花构成火花束。如图1所示。

磨削时由灼热粉末形成的线条状火花称为流线。流线在飞行途中爆炸而发出稍粗而明亮的点称为节点。火花在爆裂时所射出的线条称为芒线。芒线所组成的火花称为节花。节花分一次花、二次花、三次花不等。芒线附近呈现明亮的小点称为花粉。火花束的构成如图2所示。

图2 火花束的组成

由于钢材的化学成分不同，流线尾部出现不同的尾部火花，称为尾花。尾花有苞状尾花、菊状尾花、狐尾花、羽状尾花等。如图3所示。

图3 各种尾花形状

a)苞状尾花b)狐尾花c)菊状尾花d)羽状尾花

2.常用钢的火花特征

碳素钢随着含碳量增加，流线形式由挺直转向抛物线，流线逐渐增多，火束长度逐渐缩短，粗流线变细，芒线逐渐细而短，由一次瀑花转向多次爆花，花的数量和花粉也逐渐增多，光辉度随着含碳量的升高而增加，砂轮附近的晦暗面积增大。在砂轮磨削时，手感也由软而渐渐变硬。

图4 15钢的火花

15钢的火花特征：火花流线多，略呈弧形。火束长，呈草黄色，带红。芒线稍粗。爆花呈多分叉，一次爆花，如图4所示。

图5 40钢的火花

40钢的火花特征：整个火束呈黄而略明亮。流线较细、多分叉而长。爆花接近流线尾端，呈多叉二次爆裂。磨削时手感反抗力较弱，如图5所示。

图6 T13钢的火花

T13钢的火花特征：火束短粗，中暗红色。流线多，细而密。爆花为多次爆裂，花量多并重叠，碎花、花粉量多。磨削时手感较硬，如图6所示。

图7 W18Cr4V火花特征

合金钢火花的特征与加入合金元素有关。例如Ni、Si、Mo、W等有抑制爆裂的作用，而Mn、V、Cr却可以助长爆裂，所以对合金钢火花的鉴别较难掌握。图7是高速钢W18Cr4V的火花特征。W18Cr4V火花束细长，流线数量少，无火花爆裂，色泽是暗红色。根部和中部为断续流线，尾花呈狐状。

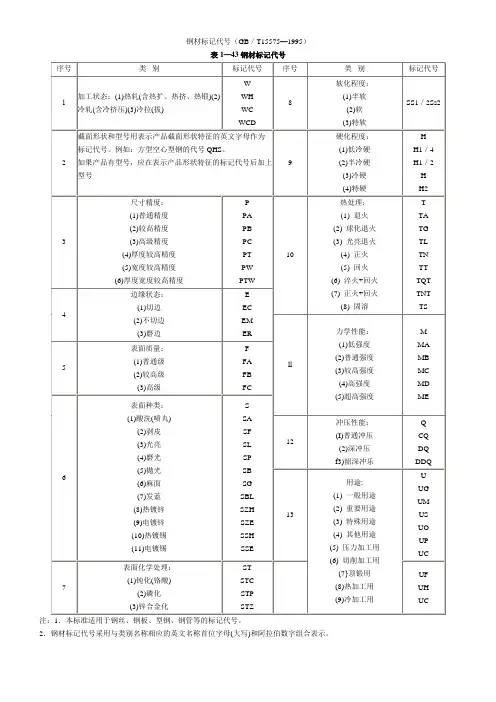

钢材标记代号（GB／T15575—1995）

表1—43钢材标记代号

序号 类 别 标记代号 序号 类 别 标记代号

l

加工状态：(1)热轧(含热扩、热挤、热锻)(2)冷轧(含冷挤压)(3)冷拉(拔) W

WH

WC

WCD 8 软化程度：

(1)半软

(2)软

(3)特软 SS1／2Ss2

2 截面形状和型号用表示产品截面形状特征的英文字母作为标记代号。例如：方型空心型钢的代号QHS。

如果产品有型号，应在表示产品形状特征的标记代号后加上型号 9 硬化程度：

(1)低冷硬

(2)半冷硬

(3)冷硬

(4)特硬 H

H1／4

H1／2

H

H2

3 尺寸精度：

(1)普通精度

(2)较高精度

(3)高级精度

(4)厚度较高精度

(5)宽度较高精度

(6)厚度宽度较高精度 P

PA

PB

PC

PT

PW

PTW 10 热处理：

(1) 退火

(2) 球化退火

(3) 光亮退火

(4) 正火

(5) 回火

(6) 淬火+回火

(7) 正火+回火

(8) 固溶 T

TA

TG

TL

TN

TT

TQT

TNT

TS

4 边缘状态：

(1)切边

(2)不切边

(3)磨边 E

EC

EM

ER

ll 力学性能：

(1)低强度

(2)普通强度

(3)较高强度

(4)高强度

(5)超高强度 M

MA

MB

MC

MD

ME 5 表面质量：

(1)普通级

(2)较高级

(3)高级 F

FA

FB

FC

6 表面种类：

(1)酸洗(喷丸)

(2)剥皮

(3)光亮

(4)磨光

(5)抛光

(6)麻面

(7)发蓝

(8)热镀锌

(9)电镀锌

(10)热镀锡

(11)电镀锡 S

SA

SF

SL

SP

SB

SG

SBL

SZH

SZE

SSH

SSE 12 冲压性能：

(I)普通冲压

(2)深冲压

f3)韶深冲乐 Q

CQ

DQ

DDQ

13 用途:

(1) 一般用途

(2) 重要用途

(3) 特殊用途

(4) 其他用途

不锈钢管道标注方法

在工程施工和管道维护过程中，正确的管道标注方法对于操作人员的安全和管道系统的维护至关重要。下面将介绍一种常见的不锈钢管道标注方法，以帮助操作人员准确识别不同管道的功能和内容。

1. 颜色标注：使用明亮醒目的颜色来区分不同类型的不锈钢管道。常用的颜色标注方案包括红色表示火危险，黄色表示警告，绿色表示安全或环保，蓝色表示冷水供应，白色表示净化或废水，黑色表示废气或处理过程管道等。

2. 数字或文字标注：在管道上用适当的数字或文字标注来标识管道的功能或内容。例如，用“HW”表示热水管道，用“CW”表示冷水管道，用“AC”表示空调管道，用“FI”表示消防供水管道等。这样的标注可以提供直观的信息，帮助操作人员快速识别不同管道的用途。

3. 管道流向箭头：在管道上标注表示管道流向的箭头，帮助操作人员了解管道的流向。正常情况下，箭头应指向管道中的流动方向，以确保操作人员按照正确的方向进行操作。

4. 安全标志：根据现行安全标准，在管道上标注相应的安全标志，如“高压”、“易燃”、“有毒”等。这些标志能够有效地提醒操作人员注意潜在的危险，并采取相应的防护措施。

总之，不锈钢管道标注方法对于管道系统的操作和维护至关重要。通过合理的颜色标注、数字或文字标注、流向箭头和安全标志，操作人员可以快速识别不同管道的功能和内容，确保施工和维护工作的安全和高效进行。

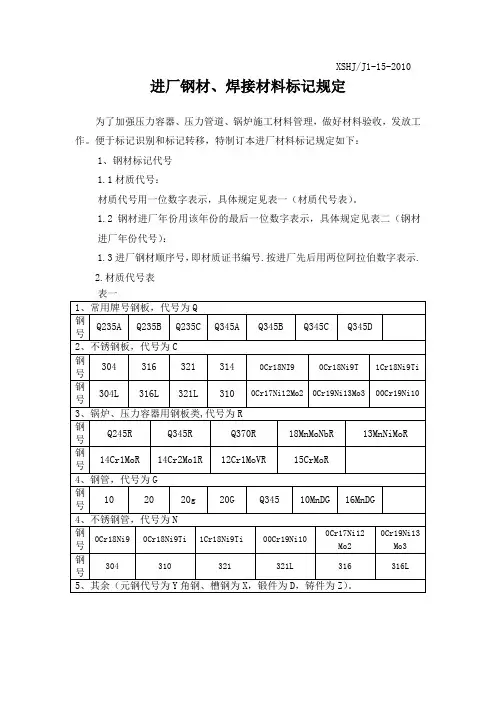

XSHJ/J1-15-2010

进厂钢材、焊接材料标记规定

为了加强压力容器、压力管道、锅炉施工材料管理，做好材料验收，发放工作。便于标记识别和标记转移，特制订本进厂材料标记规定如下：

1、钢材标记代号

1.1材质代号：

材质代号用一位数字表示，具体规定见表一（材质代号表）。

1.2 钢材进厂年份用该年份的最后一位数字表示，具体规定见表二（钢材进厂年份代号）：

1.3进厂钢材顺序号，即材质证书编号.按进厂先后用两位阿拉伯数字表示.

2.材质代号表

表一

1、常用牌号钢板，代号为Q

钢号 Q235A Q235B Q235C Q345A Q345B Q345C Q345D

2、不锈钢板，代号为C

钢号 304 316 321 314 0Cr18NI9 0Cr18Ni9T 1Cr18Ni9Ti

钢号 304L 316L 321L 310 0Cr17Ni12Mo2 0Cr19Ni13Mo3 00Cr19Ni10

3、锅炉、压力容器用钢板类,代号为R

钢号 Q245R Q345R Q370R 18MnMoNbR 13MnNiMoR

钢号 14Cr1MoR 14Cr2Mo1R 12Cr1MoVR 15CrMoR

4、钢管，代号为G

钢号 10 20 20g 20G Q345 10MnDG 16MnDG

4、不锈钢管，代号为N

钢号 0Cr18Ni9 0Cr18Ni9Ti 1Cr18Ni9Ti 00Cr19Ni10 0Cr17Ni12

Mo2 0Cr19Ni13Mo3

钢号 304 310 321 321L 316 316L

5、其余（元钢代号为Y角钢、槽钢为X，锻件为D，铸件为Z）。

3.钢材进厂年份代号表

表二

代号 11 12 13 14 15 06 07 08 09 10

年份 2011 2012 2013 2014 2015 2006 2007 2008 2009

2010

2、钢材标记方法，用字母与阿拉伯数字作标记
