基于LabVIEW和声卡的扬声器检测系统的设计和实现
龙帆;钱利民;李迎春
【期刊名称】《微计算机信息》
【年(卷),期】2006(000)07S
【摘 要】本文介绍了扬声器检测系统的基本原理和计算方法，并从硬件和软件两方面对系统结构进行设计和实现。基于虚拟仪器技术和声卡，该系统在LabVIEW软件平台下构建而成。文中对使用声卡构建数据采集系统的一些经验和技巧也作了说明。
【总页数】3页(P90-92)
【作 者】龙帆;钱利民;李迎春
【作者单位】清华大学自动化系,100084
【正文语种】中 文
【中图分类】TP216
【相关文献】
1.基于声卡和LabVIEW的音频分析仪设计与实现 [J], 高丙坤;高润柠;王静;陈聪
2.基于声卡和LabVIEW的虚拟仪器设计与实现 [J], 王硕;王兵;邹光南
3.基于LabVIEW和声卡的扬声器检测系统的设计和实现 [J], 龙帆;钱利民;李迎春
4.基于Labview的声卡数据采集与处理系统设计与实现 [J], 秦志一;吕丹桔;赵月月;王园园;刘黄飞;吴云鹏;张雁;;;;;;;
5.基于LabVIEW的有机物发酵检测系统设计与实现 [J], 姜宗梁;杨峰山;殷家伟;许春;徐凯宏 因版权原因，仅展示原文概要，查看原文内容请购买

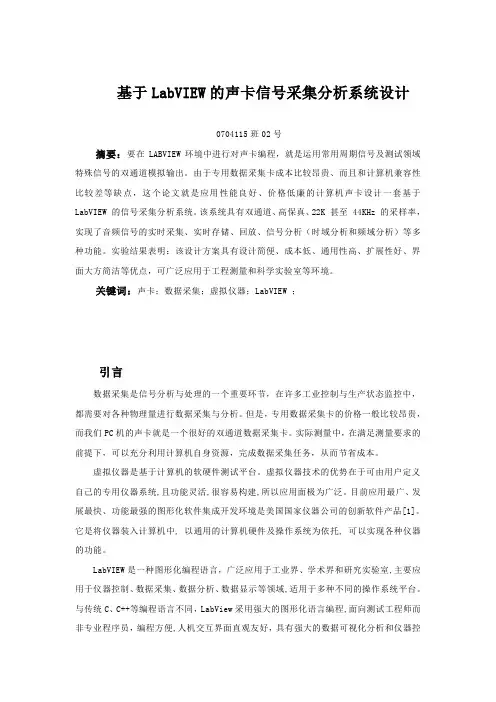

基于LabVIEW的声卡信号采集分析系统设计
0704115班02号
摘要：要在LABVIEW环境中进行对声卡编程，就是运用常用周期信号及测试领域特殊信号的双通道模拟输出。由于专用数据采集卡成本比较昂贵、而且和计算机兼容性比较差等缺点，这个论文就是应用性能良好、价格低廉的计算机声卡设计一套基于
LabVIEW 的信号采集分析系统。该系统具有双通道、高保真、22K 甚至 44KHz 的采样率，实现了音频信号的实时采集、实时存储、回放、信号分析（时域分析和频域分析）等多种功能。实验结果表明：该设计方案具有设计简便、成本低、通用性高、扩展性好、界面大方简洁等优点，可广泛应用于工程测量和科学实验室等环境。
关键词：声卡；数据采集；虚拟仪器；LabVIEW ；
引言
数据采集是信号分析与处理的一个重要环节，在许多工业控制与生产状态监控中，都需要对各种物理量进行数据采集与分析。但是，专用数据采集卡的价格一般比较昂贵，而我们PC机的声卡就是一个很好的双通道数据采集卡。实际测量中，在满足测量要求的前提下，可以充分利用计算机自身资源，完成数据采集任务，从而节省成本。
虚拟仪器是基于计算机的软硬件测试平台。虚拟仪器技术的优势在于可由用户定义自己的专用仪器系统,且功能灵活,很容易构建,所以应用面极为广泛。目前应用最广、发展最快、功能最强的图形化软件集成开发环境是美国国家仪器公司的创新软件产品[1]。它是将仪器装入计算机中, 以通用的计算机硬件及操作系统为依托, 可以实现各种仪器的功能。
LabVIEW是一种图形化编程语言，广泛应用于工业界、学术界和研究实验室,主要应用于仪器控制、数据采集、数据分析、数据显示等领域,适用于多种不同的操作系统平台。与传统C、C++等编程语言不同，LabView采用强大的图形化语言编程,面向测试工程师而非专业程序员，编程方便,人机交互界面直观友好，具有强大的数据可视化分析和仪器控
基于LabVIEW的双麦克风实时声源定位系统
本文介绍了一个基于LabVIEW平台的双麦克风实时声源定位系统。该系统利用两个麦克风并采用时延估计方法进行声源定位。该系统具有实时性，可以准确地确定声源位置。
声源定位技术具有广泛的应用，如语音识别、智能家居、音乐制作等领域。双麦克风声源定位系统是声源定位技术中的一项基础性工作，它可以实现对声音来源方向的判断并指导后续处理。
本系统采用LabVIEW平台进行开发。系统由硬件和软件两部分组成。硬件部分主要由两个麦克风和一个声卡组成。麦克风需要固定在一定位置，以保证时间延迟测量的准确性。声卡用来采集麦克风的音频信号并传输到计算机。
软件部分是整个系统的核心。系统软件采用时延估计方法进行声源定位。首先，从声卡获取来自两个麦克风的音频信号，并利用FFT函数将信号转换到频域。然后，计算两个麦克风接收到同一信号需要的时间差。最后，根据时间差计算声源位置。
系统软件采用了波束形成算法进行信号同步，并利用交叉相关函数对信号进行时域匹配。在估计到信号的时间延迟之后，系统还可以计算声源与麦克风的距离。这些数据可以在屏幕上实时显示，并输出到文件中供后续处理。
总之，本系统实现了基于双麦克风的实时声源定位功能，具有短延迟、高精度的优点。它可以为语音识别、音频处理等领域的应用提供有力的支撑。
龙源期刊网

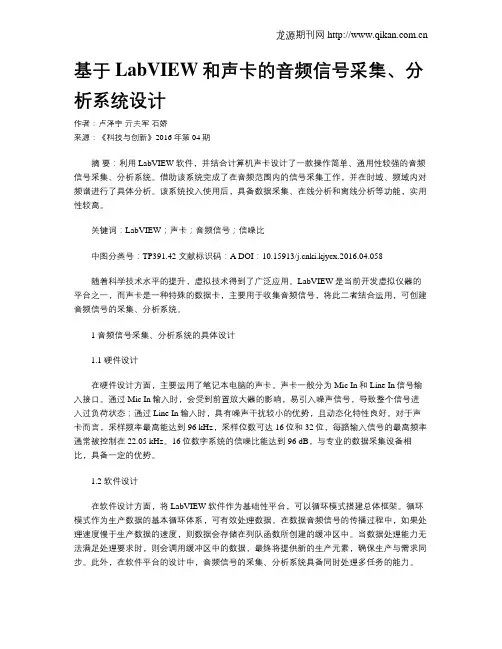

基于LabVIEW和声卡的音频信号采集、分析系统设计
作者：卢泽宇 亓夫军 石娇
来源：《科技与创新》2016年第04期
摘 要：利用LabVIEW软件，并结合计算机声卡设计了一款操作简单、通用性较强的音频信号采集、分析系统。借助该系统完成了在音频范围内的信号采集工作，并在时域、频域内对频谱进行了具体分析。该系统投入使用后，具备数据采集、在线分析和离线分析等功能，实用性较高。
关键词：LabVIEW；声卡；音频信号；信噪比
中图分类号：TP391.42 文献标识码：A DOI：10.15913/ki.kjycx.2016.04.058
随着科学技术水平的提升，虚拟技术得到了广泛应用。LabVIEW是当前开发虚拟仪器的平台之一，而声卡是一种特殊的数据卡，主要用于收集音频信号，将此二者结合运用，可创建音频信号的采集、分析系统。
1 音频信号采集、分析系统的具体设计
1.1 硬件设计
在硬件设计方面，主要运用了笔记本电脑的声卡。声卡一般分为Mic In和Line In信号输入接口。通过Mic In输入时，会受到前置放大器的影响，易引入噪声信号，导致整个信号进入过负荷状态；通过Line In输入时，具有噪声干扰较小的优势，且动态化特性良好。对于声卡而言，采样频率最高能达到96 kHz，采样位数可达16位和32位，每路输入信号的最高频率通常被控制在22.05 kHz。16位数字系统的信噪比能达到96 dB，与专业的数据采集设备相比，具备一定的优势。
1.2 软件设计
在软件设计方面，将LabVIEW软件作为基础性平台，可以循环模式搭建总体框架。循环模式作为生产数据的基本循环体系，可有效处理数据。在数据音频信号的传播过程中，如果处理速度慢于生产数据的速度，则数据会存储在列队函数所创建的缓冲区中。当数据处理能力无法满足处理要求时，则会调用缓冲区中的数据，最终将提供新的生产元素，确保生产与需求同步。此外，在软件平台的设计中，音频信号的采集、分析系统具备同时处理多任务的能力。 龙源期刊网
