2020年-2021年最新苏科版九年级物理上学期期末试卷及答案

2020-2021学年第一学期期末测试苏科版九年级物理试题一、选择题1.如图所示的四种工具在使用过程中，属于费力杠杆的是A. 独轮车B. 镊子C. 钢丝钳D. 羊角锤2.重为G的均匀木棒竖直悬于O点，在其下端施一水平拉力F，让棒缓慢转到图中虚线所示位置．在转动的过程中：（）A.动力臂逐渐变大B. 阻力臂逐渐变小C. 动力F逐渐变大D. 动力F逐渐减小3.如图所示，规格完全相同的滑轮组用相同的绳子绕成甲、乙两个滑轮组，分别提起重为G1、G2两个物体，比较它们的省力情况和机械效率（不计摩擦），下列说法中正确的是A. 若G1＝G2，则F1＜F2，甲的机械效率较高B. 若G1＝G2，则F1＞F2，乙的机械效率较高C. 若G1＜G2，则F1＞F2，甲的机械效率较高D. 若G1＜G2，则F1＜F2，乙的机械效率较高4.滚摆从图中的位置1静止释放，下降经过位置2，继续下降，再上升到达最高点3，在此过程中下列说法不正确的是A. 在位置1处，滚摆的势能最大B. 再上升到位置3时，滚摆的动能为零C. 在位置2时，滚摆动能最大D. 在位置2时，滚摆既有动能同时还具有势能5.关于温度、热量和内能，下列说法正确的是（）A. 温度高的物体内能一定大，温度低的物体内能一定小B. 物体的内能与温度有关，只要温度不变，物体的内能就一定不变C. 内能小的物体也可能将热量传递给内能大的物体D. 物体的温度越高，所含热量越多6.下列生活实例中，通过做功改变物体内能的是A. 利用电热水壶将冷水烧开B. 用锯锯木头，锯条会发热C. 太阳能水箱中的水被晒热D. 夏天吹空调，人感到凉爽7.如图所示电路图中，闭合开关S后灯泡L1、L2不亮电压表无示数，用一导线分别接在灯L1、L2开关S两端，发现接到L2两端时L1亮，其故障是（）A. L1断路B. L2断路C. L1短路D. L2短路8.某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室．下列电路中符合上述要求的是A. B.C. D.9.关于导体的电阻，下列说法中错误的是A. 电阻是导体本身的一种性质，它的大小与材料有关B. 长短、粗细都相同的不同材料的导体的电阻值也可能相同C. 电灯泡的电阻，发光时比不发光时大得多D. 电阻是导体对电流的阻碍作用，电路中没有电流也就没有电阻10.如图所示的电路中，电源两端的电压保持不变．闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是A. 灯泡L变亮，电压表V1的示数不变B. 灯泡L变亮，电压表V2的示数变小C. 电流表A的示数变小，电压表V2的示数变大D. 电流表A的示数变小，电压表V1的示数变大二、填空与作图题11.如图所示，斜面长6m，高3m，小明用绳子沿斜面将重为400N的木箱由斜面底端以0.5m/s的速度拉到顶端，拉力大小为320N，绳重不计，则小明对木箱做的有用功是_____J；斜面的机械效率是_____；小明在拉木箱的过程中，木箱与斜面间的摩擦力是_____N，摩擦力做功的功率是_____W．12.如图为我市某中学生在物理课外活动中制作的小船，他是利用燃烧的蜡烛加热易拉罐中的水来推动其前进的，易拉罐中的水是通过_____来增大内能的，当水汽化产生大量的蒸气从小孔中冲出，小船就能向前运动，此时_____能转化为_____能；此过程与汽油机的_____冲程能的转化相同．13.如图所示，闭合开关后，电压表V1测量_____两端的电压；电压表V2测量_____两端的电压：其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电压表示数之间存在的关系是_____；通过灯L1的电流I1与通过灯L2的电流I2的关系是I1_____（选填“＞”“＝”或“＜“）I2．14.如图所示电路，导线a端固定在铅笔芯上，当导线b端在铅笔芯上左右移动时，灯泡亮暗会发生变化这个实验说明铅笔芯是_____（选填“导体”或“绝缘体”），还能说明导体的电阻与_____有关；受此启发，人们制造了一种可以改变电阻的元件，叫做_____，说出这种元件在电路中的一种作用：_____．15.两个电阻，分别标有“3V、0.5A”和“6V、0.3A”字样．将它们串联后接入电路使用，那么电路中的电流不能超过_____A，电路两端的电压不能超过_____V；将它们并联后接入电路使用，那么电路两端的电压不能超过_____V，干路电流不能超过_____A．16.护城河上安装的吊桥可以看成一个以B为支点的杠杆，一个人通过定滑轮将吊桥拉起，请在下图中画出杠杆所受动力的示意图及动力的力臂．17.请根据图所示的实物图，画出对应的电路图．三、实验与探究题18. 在“探究滑轮组的机械效率”时，小明利用两组滑轮组进行了5次测量，用一个动滑轮和一个定滑轮测定前4组数据，用二个动滑轮和二个定滑轮得第5组数据，测得数据如表：实验次数动滑轮重G动/N 物重G/N 钩码上升高度h/m动力F/N 动力作用点移动距离s/m滑轮组的机械效率η/%1 0.5 1 0.1 0.7 0.3 47.62 0.5 1 0.2 0.7 0.6 47.63 0.5 2 0.1 1.1 0.3 60.64 0.5 4 0.1 2 0.3 ①5 1 4 0.1 ②0.5（1）请根据前四组数据，在图甲中画出实验中滑轮组的绕绳方法．（2）实验中应沿竖直方向 拉动弹簧测力计．（3）表格中变化①处数据应为 ；根据图乙中弹簧测力计可知编号②数据应为 N ． （4）由表中第1、2组数据可知，同一滑轮组的机械效率与 无关． （5）由表中第3、4组数据可知，同一滑轮组的机械效率与摩擦和 有关．（6）有的同学认为：“机械越省力，它的机械效率越高”．你认为这句话是 的（填“正确”或“错误”）．你是用小明收集的数据中 两组数据对比分析来判断的．19.某同学在体育活动中，从铅球下落陷入沙坑的深度情况猜想到：物体的重力势能可能与物体的质量、下落高度和运动路径有关．于是设计了如图所示的实验：用大小、形状相同的A 、B 、C 、D 四个铅球，其中A 、C 、D 三球的质量为m ，B 球质量为2m ，让A 、B 两球从距沙表面高H 静止下落，C 球从距沙表面高2H 静止下落，D 球从距沙表面高2H 的光滑弯曲管道上端静止滑入，最后从管道下端竖直地落下（球在光滑管道中运动的能量损失不计）．实验测得A 、B 两球陷入沙坑的深度分别为h 1和 h 2，C 、D 两球陷入沙坑的深度为h 3，且h 1＜h 2＜h 3．（1）本实验中，铅球的重力势能大小是通过_____来反映的．（2）比较A 、B 两球，发现B 球陷人沙深度更大，由此可得出结论：当下落高度一定时，_____．（3）比较_____两球，发现C 球陷入沙深度更大，由此可得出结论：当物体质量相同时，下落的高度越高，物体的重力势能越大．（4）比较C 、D 两球，发现两球运动的路径不同，但陷入沙深度相同，由此可得出结论：物体的重力势能与物体运动的路径_____（选填“有关”、“无关”）． （5）本实验中采用的物理方法有_____和_____．20.小刚在做探究串、并联电路电压规律的实验时，画出了如图所示的电路图：表一U1U2U32.4V 2.4V 2.4V表二U1U2U31.4V 1.6V 3.0V记录实验数据如上表1、表2所示．（1）分析可知，表1所示的实验记录与上图_____（填“甲”或“乙”）相符；表2所示的实验记录与上图_____（填“甲”或“乙”）相符．（2）由表1所示实验数据分析可知：_____．（3）由表2所示实验数据分析可知：_____．21.探究“电流与电阻关系”的实验中，提供的器材有：电源（电压9V）、电流表、电压表、滑动变阻器R、电阻箱R0、开关及导线若干．（1）小明连接的图甲电路中存在连线错误，只需改动一根导线，即可使连线正确，请在接错的线上打”ד，并用笔画线代替导线画出正确的接法．（）（2）正确连接电路后闭合开关，在移动变阻器滑片P时，两电表示数突然都变为零，则电路故障可能为_____．A．R短路B．滑片P接触不良C．R0短路D．R0断路（3）排除故障后实验时，改变R0的阻值，测出对应的电流I．当R0的阻值变大时，为完成探究，应将滑片P向_____（选填“A”或“B”）端移动，目的是_____．（4）将R0阻值换为50Ω，电流表示数如图乙，请在图丙I﹣1R坐标中补描该点并作出I﹣1R关系图象．（）四、综合应用题22.小明家用燃气灶烧水时，把质量为2kg，初温为20℃的水加热到100℃，共燃烧了0.02m3的天然气，已知水的比热容为C水＝4.2×103J/（kg•℃），天然气的热值为q＝8.4×107J/m3．求：（1）水吸收的热量；（2）0.02m3天然气完全燃烧放出的热量；（3）燃气灶烧水时的效率？23.如图所示电路中，R l的阻值为20Ω，R2的阻值为30Ω，当S断开时电流表读数为0.3A．（1）电源电压为多少V（2）当S闭合时电流表读数为多少A．（3）当把R3和R l串联接到该电源电压上，电路中的电流为0.2A，R3的电阻是多少Ω？答案与解析一、选择题1.如图所示的四种工具在使用过程中，属于费力杠杆的是A. 独轮车B. 镊子C. 钢丝钳D. 羊角锤【答案】B【解析】【分析】根据题意知道，考查的是杠杆的分类，根据动力臂大于阻力臂，省力杠杆；动力臂小于阻力臂，费力杠杆；动力臂等于阻力臂，等臂杠杆，逐项分析即可判断．【详解】独轮车的车体在使用过程中，动力臂大于阻力臂，所以是省力杠杆，故A不符合题意；镊子在使用过程中，动力臂小于阻力臂，所以是费力杠杆，故B符合题意；钢丝钳在使用过程中，动力臂大于阻力臂，所以是省力杠杆，故C不符合题意；羊角锤在使用过程中，动力臂大于阻力臂，所以是省力杠杆，故D不符合题意，故选B．2.重为G的均匀木棒竖直悬于O点，在其下端施一水平拉力F，让棒缓慢转到图中虚线所示位置．在转动的过程中：（）A. 动力臂逐渐变大B. 阻力臂逐渐变小C. 动力F逐渐变大D. 动力F逐渐减小【答案】C【解析】【详解】杠杆在转动的过程中符合杠杆平衡的条件，即阻力为硬棒的重力，大小不变，硬棒在竖直位置时，重力的力臂为0，转过θ角后，重力力臂（阻力臂）逐渐增大；当硬棒在竖直位置时，F的力臂是杠杆的长度，且力臂最长，当杠杆转过θ后，力与杠杆不再垂直，所以动力臂变小；根据杠杆平衡的条件可得，阻力与阻力臂的乘积增大，而动力臂减小，所以动力逐渐增大.故选C.3.如图所示，规格完全相同的滑轮组用相同的绳子绕成甲、乙两个滑轮组，分别提起重为G1、G2两个物体，比较它们的省力情况和机械效率（不计摩擦），下列说法中正确的是A. 若G1＝G2，则F1＜F2，甲的机械效率较高B. 若G1＝G2，则F1＞F2，乙的机械效率较高C. 若G1＜G2，则F1＞F2，甲的机械效率较高D. 若G1＜G2，则F1＜F2，乙的机械效率较高【答案】D 【解析】试题分析：A、由于滑轮组相同，并且不计摩擦则额外功相等，若G1=G2，则有用功也相同，所以机械效率相等，故A错误；B、甲图n=3，F1=G1，乙图n=2，F2=G2，若G1=G2，则F1＜F2，提升相同的重物，其机械效率与绳子的绕法无关，即机械效率相同；故B错误；C、甲图n=3，F1=G1，乙图n=2，F2=G2，若G1＜G2，则F1＜F2，若G1＜G2，则乙图有用功多，机械效率高，故C错误；D、甲图n=3，F1=G1，乙图n=2，F2=G2，若G1＜G2，则F1＜F2；甲乙两图由于滑轮组相同，并且不计摩擦则额外功相等，若G1＜G2，由W=Gh，可得，则乙图有用功多，机械效率高，故D正确；故选D．4.滚摆从图中的位置1静止释放，下降经过位置2，继续下降，再上升到达最高点3，在此过程中下列说法不正确的是A. 在位置1处，滚摆的势能最大B. 再上升到位置3时，滚摆的动能为零C. 在位置2时，滚摆动能最大D. 在位置2时，滚摆既有动能同时还具有势能 【答案】D 【解析】 【分析】根据题意知道，考查的是动能和势能的大小变化，根据动能和势能的概念和影响因素：物体由于运动而具有的能叫动能，质量越大，速度越大，动能就越大；物体由于被举高而具有的能叫重力势能，质量越大，高度越高，重力势能就越大，即可解答．【详解】由图知道，位置1是滚摆的最高处，即势能最大处，故A 正确；当再上升到位置3时，滚摆的又一次到达最高处，此时滚摆的速度为零，所以动能为零，故B 正确；在位置2时，重力势能全部转化为动能，滚摆的速度最大，所以，动能最大，故C 正确；因为在位置2时，重力势能全部转化为动能，滚摆的动能最大，故此时没有重力势能，故D 错误，故选D ． 5.关于温度、热量和内能，下列说法正确的是（ ）A. 温度高的物体内能一定大，温度低的物体内能一定小B. 物体的内能与温度有关，只要温度不变，物体的内能就一定不变C. 内能小的物体也可能将热量传递给内能大的物体D. 物体的温度越高，所含热量越多 【答案】C 【解析】【详解】A ．内能与温度和质量等因素有关，因此温度高的物体，内能不一定大；温度低的物体内能不一定小，A 错误；B ．物体的内能与温度有关，温度不变，内能可能变化，比如晶体熔化时，吸收热量温度不变，物体的内能增加，B 错误；C ．内能小的物体的温度也可能比内能大的物体的温度高，因此它们之间存在温度差，就会进行热传递，内能小的将热量传给内能大的物体，C 正确；D．热量是高温物体向低温物体传递的能量，是一个中间过程量，不能说物体“含有”热量，而应该说物体“吸收”、或“放出”了热量，传递了多少热量，D错误；6.下列生活实例中，通过做功改变物体内能的是A. 利用电热水壶将冷水烧开B. 用锯锯木头，锯条会发热C. 太阳能水箱中的水被晒热D. 夏天吹空调，人感到凉爽【答案】B【解析】解答：A. 利用电热水壶将冷水烧开是通过热传递改变物体的内能，不符合题意．B. 用锯锯木头，锯条会发热，是摩擦生热，属于做功改变物体的内能，符合题意．C. 太阳能水箱中的水被晒热，属于热传递改变物体的内能，不符合题意．D. 夏天吹空调，人感到凉爽，属于热传递改变物体的内能，不符合题意．点睛：改变物体内能有两种方式：做功和热传递．做功主要有摩擦生热和压缩气体做功，热传递有传导、对流和辐射三种方式7.如图所示电路图中，闭合开关S后灯泡L1、L2不亮电压表无示数，用一导线分别接在灯L1、L2开关S两端，发现接到L2两端时L1亮，其故障是（）A. L1断路B. L2断路C. L1短路D. L2短路【答案】B【解析】试题分析：由图知：两只灯泡L1、L2串联，电压表测量L1两端电压．闭合开关S后灯泡L1、L2不亮，说明电路某处出现断路，由电压表无示数，说明与电压表并联的L1以外的部分出现断路，再用一导线分别接在灯L1、L2 开关S两端，发现接到L2两端时L1 亮，说明灯泡L1、开关S完好，因此电路故障为L2断路．故选B．考点：电路故障分析8.某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室．下列电路中符合上述要求的是A. B.C. D.【答案】C【解析】【详解】甲、乙两资料员必须同时用各自的钥匙才能使灯亮就进入保密室,说明S甲和S乙串联后连入电路．而馆长只要用自己的钥匙使灯亮就可以进入保密室，说明S馆长直接连入电路．故C符合题意．9.关于导体的电阻，下列说法中错误的是A. 电阻是导体本身的一种性质，它的大小与材料有关B. 长短、粗细都相同的不同材料的导体的电阻值也可能相同C. 电灯泡的电阻，发光时比不发光时大得多D. 电阻是导体对电流的阻碍作用，电路中没有电流也就没有电阻【答案】D【解析】【分析】根据题意知道，考查的是电阻的概念和影响影响电阻大小的因素，根据导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关，也与温度有关；与导体中的电流、导体两端的电压大小无关等知识点即可解答．【详解】电阻是导体本身的性质，影响电阻大小的因素是：导体的材料、长度、横截面积，与温度也有关系，故A正确；而长短、粗细都相同的不同材料的导体的电阻值，由于不确定横截面积的关系，所以阻值可能相同，也可能不同，故B正确；由于电阻与温度有关，温度越高，电阻越大，所以电灯泡发光温度高，故比不发光时的电阻大，故C正确；电阻是导体对电流的阻碍作用；电阻大小与导体中的电流、导体两端的电压大小无关，所以，电路中没有电流时，导体仍然有电阻，故D错误，故选D．10.如图所示的电路中，电源两端的电压保持不变．闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是A. 灯泡L变亮，电压表V1的示数不变B. 灯泡L变亮，电压表V2的示数变小C. 电流表A的示数变小，电压表V2的示数变大D. 电流表A的示数变小，电压表V1的示数变大【答案】C【解析】【分析】根据题意知道，考查的是电路的动态分析，根据电路图知道，灯泡L与滑动变阻器R串联，电压表V1测电源两端的电压，电压表V2测变阻器R两端的电压，电流表测电路中电流，当滑动变阻器的滑片P向右移动时，变阻器接入电路中的电阻变大，结合欧姆定律和电功率的计算公式即可判断电路的变化情况．【详解】由电路图知道，灯泡L与滑动变阻器R串联，电压表V1测量的是电源两端的电压，电压表V2测量的是滑动变阻器R两端的电压，电流表测量的是电路中电流；由于电源两端的电压保持不变，所以，向右移动滑片时，电压表V1的示数不变，故D错误；当滑动变阻器的滑片P向右移动时，变阻器接入电路中的电阻变大，电路中的总电阻变大，由IUR=知道，电路中的电流变小，即电流表A的示数变小，由2P I R=灯知道，灯泡的实际功率变小，由于灯泡的亮暗取决于实际功率的大小，所以灯泡变暗，故AB错误；当滑动变阻器的滑片P向右移动时，变阻器接入电路中的电阻变大，则变阻器R两端的电压变大，由于串联电路中总电压等于各分电压之和，所以电压表V2的示数变大，故C正确，故选C．二、填空与作图题11.如图所示，斜面长6m，高3m，小明用绳子沿斜面将重为400N的木箱由斜面底端以0.5m/s的速度拉到顶端，拉力大小为320N，绳重不计，则小明对木箱做的有用功是_____J；斜面的机械效率是_____；小明在拉木箱的过程中，木箱与斜面间的摩擦力是_____N，摩擦力做功的功率是_____W．【答案】(1). 1200 (2). 62.5% (3). 120 (4). 60【解析】【分析】本题考查的是使用斜面时有用功、总功、额外功、功率和机械效率的计算，根据W Gh =有用计算有用功；根据W Fs 总=计算总功；根据η100%W W 有用总=⨯计算斜面的机械效率；由W ? W W =-额总有用 计算克服摩擦力做的额外功，根据W ?fs =额计算摩擦力，最后利用P W fsfv t t===计算摩擦力做功的功率即可． 【详解】由图知道，沿斜面将木箱由斜面底端拉到顶端的过程中做的有用功是：400N 3m 1200J W Gh ==⨯=有用；总功是： 320N 6m 1920J W Fs 总==⨯=，由ηW W 有用总=知道，斜面的机械效率是：1200Jη100%100%62.5%1920JW W =⨯=⨯=有用总；由于 W W W 总有用额=+，所以克服摩擦阻力做的额外功是：W ?1920J 1200J 720J W W =-=-=额总有用；又因为W ?fs =额，所以木箱与斜面间的摩擦力是：W 7201206Jf N sm===额，由P W t =知道，摩擦力做功的功率是：P 120N 0.5m /s 60W W fsfv t t====⨯=. 12.如图为我市某中学生在物理课外活动中制作的小船，他是利用燃烧的蜡烛加热易拉罐中的水来推动其前进的，易拉罐中的水是通过_____来增大内能的，当水汽化产生大量的蒸气从小孔中冲出，小船就能向前运动，此时_____能转化为_____能；此过程与汽油机的_____冲程能的转化相同．【答案】 (1). 热传递 (2). 内 (3). 机械 (4). 做功 【解析】 【分析】考查的知识点有：热传递都可以改变物体的内能，小船是利用了力的作用是相互的原理来前进的；内燃机的功冲程中，燃气推动活塞向下运动，内能转化为机械能，据以上内容即可解答．【详解】根据题意知道，燃烧的蜡烛加热易拉罐中的水时，是通过热传递来增大水的内能；当水汽化产生大量的蒸汽，由小孔冲出时，有力作用在空气上，由于力的作用是相互，小船就向前运动了，此过程中，蒸汽的内能转化为小船的机械能，即此过程发生的能量转化形式与热机做功冲程相同．13.如图所示，闭合开关后，电压表V 1测量_____两端的电压；电压表V 2测量_____两端的电压：其中电压表V 1、V 2和V 3的示数分别为U 1、U 2和U 3，则三个电压表示数之间存在的关系是_____；通过灯L 1的电流I 1与通过灯L 2的电流I 2的关系是I 1_____（选填“＞”“＝”或“＜“）I 2．【答案】 (1). L 1 (2). L 2 (3). U 3＝U 1+U 2 (4). ＝ 【解析】 【分析】根据电路图，辨析电路的串并联关系；由串联电路的总电压等于各部分电压之和，判断三个电压表示数之间存在的关系；根据串联电路各处的电流都相等判断通过灯L 1的电流I 1与通过灯L 2的电流I 2的关系即可． 【详解】由电路图知道，闭合开关后，两灯串联，电压表V 1 与灯L 1 并联，测量的是灯L 1 的电压；电压表V 2 与灯L 2 并联，测量的是灯L 2 的电压；电压表V 3 测量的是电源电压，由于串联电路中总电压等于各分电压之和，所以，三个电压表示数之间的关系是：312U U U =+；又因为串联电路各处的电流都相等，所以，通过灯L 1 的电流I 1 与通过灯L 2 的电流I 2 的关系是：I 1 =I 2．14.如图所示电路，导线a 端固定在铅笔芯上，当导线b 端在铅笔芯上左右移动时，灯泡亮暗会发生变化这个实验说明铅笔芯是_____（选填“导体”或“绝缘体”），还能说明导体的电阻与_____有关；受此启发，人们制造了一种可以改变电阻的元件，叫做_____，说出这种元件在电路中的一种作用：_____．【答案】 (1). 导体 (2). 导体长度 (3). 滑动变阻器 (4). 保护电路 【解析】 【分析】根据“当导线b 端在铅笔芯上左右移动时，灯泡亮暗会发生变化”知道，考查的知识点有：容易导电的物体是导体，不容易导电的物体是绝缘体；影响电阻大小的因素有材料、长度、横截面积和温度．滑动变阻器的原理是通过改变连入电路中电阻线的长度来改变电阻的，可以在电路中起保护作用．【详解】根据铅笔芯接入电路中灯泡能发光，说明铅笔芯能够导电，即铅笔芯是导体；又因为当导线b 端在铅笔芯上左右移动时，改变了铅笔芯接入电路的长度的同时，灯泡亮度也发生了改变，说明导体的电阻与导体长度有关，根据改变连入电路中电阻线的长度可以改变电阻，制成的是滑动变阻器，滑动变阻器在电路中可以起到保护电路的作用．15.两个电阻，分别标有“3V、0.5A”和“6V、0.3A”字样．将它们串联后接入电路使用，那么电路中的电流不能超过_____A，电路两端的电压不能超过_____V；将它们并联后接入电路使用，那么电路两端的电压不能超过_____V，干路电流不能超过_____A．【答案】0.3；7.8；3；0.65【解析】试题分析：（1）串联电路处处电流相等，为了不损坏电阻，比较两电阻允许通过的最大电流，选其中较小的电流，根据欧姆定律求出两电阻的阻值，再根据电阻的串联求出电路中的总电阻；然后可求电路两端的总电压；（2）并联电路两端电压相等，为了不损坏电阻，然后两电阻两端的电压，选其中较小的电压．然后利用欧姆定律可求得干路电流．解：（1）从题可知，I1=0.5A，I2=0.3A，因为串联电路中各处各处的电流相等，且I1＞I2，所以当它们串联接到电路里时，为了让每一个用电器都工作，串联电路中的电流为I2=0.3A；由I=可得，两电阻的阻值：R1===6Ω，R2===20Ω，串联电路中总电阻等于各分电阻之和，串联后接入电路总电阻：R=R1+R2=6Ω+20Ω=26Ω；电路两端的总电压U=I2R=0.3A×26Ω=7.8V；（2）当它们并联接到电路里时，U1=3V，U2=6V，因为并联电路中各支路两端的电压相等，且U1＜U2，为了让每一个用电器都工作，并联电路两端的电压为U1=3V．干路电流：I=+=+=0.65A．故答案为0.3；7.8；3；0.65．【点评】本题考查了串联电路的特点和并联电路的特点以及欧姆定律的应用，关键是知道对于额定电压和额定电流不同的两个电阻来说，串联时比较电流取小的，并联时比较电压取小的．16.护城河上安装的吊桥可以看成一个以B为支点的杠杆，一个人通过定滑轮将吊桥拉起，请在下图中画出杠杆所受动力的示意图及动力的力臂．。

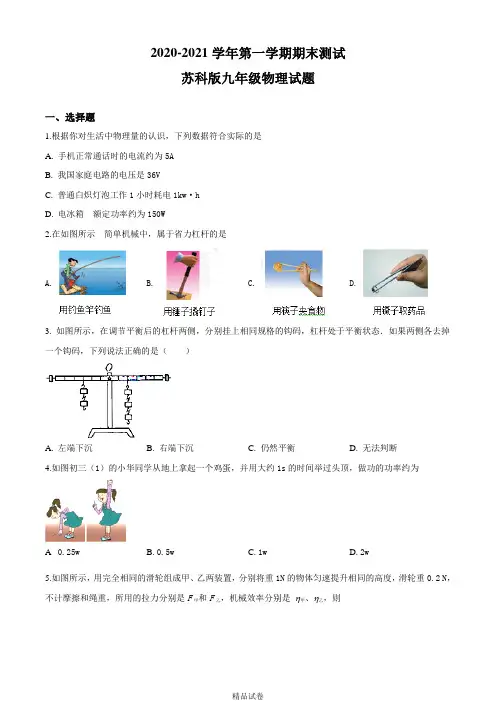

2020-2021学年第一学期期末测试苏科版九年级物理试题一、选择题1.根据你对生活中物理量的认识，下列数据符合实际的是A. 手机正常通话时的电流约为5AB. 我国家庭电路的电压是36VC. 普通白炽灯泡工作1小时耗电1kw·hD. 电冰箱的额定功率约为150W 2.在如图所示简单机械中，属于省力杠杆的是A. B. C. D.3. 如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态．如果两侧各去掉一个钩码，下列说法正确的是（）A. 左端下沉B. 右端下沉C. 仍然平衡D. 无法判断4.如图初三（1）的小华同学从地上拿起一个鸡蛋，并用大约1s的时间举过头顶，做功的功率约为A0.25w B. 0.5w C. 1w D. 2w5.如图所示，用完全相同的滑轮组成甲、乙两装置，分别将重1N的物体匀速提升相同的高度，滑轮重0.2 N，不计摩擦和绳重，所用的拉力分别是F甲和F乙，机械效率分别是η甲、η乙，则A. η甲＞η乙B. η甲＜η乙C. F甲＞F乙D. F甲＝F乙6.如图所示，小车和弹簧放在光滑的水平面上，用手将小车推出后，小车向左运动．当弹簧右端被小车压至A处时，小车速度为零．小车向左运动的过程中A. 小车一直减速B. 小车先加速后匀速C. 小车的动能先不变后减小D. 小车的机械能不变7.下列各图所列举的事例中,属于热传递改变物体内能的是A. B. C. D.8.为了研究电阻的大小是否与长度有关，采用了如图所示的电路，其中，AC和DF分别为直径与长度均相同的铜导线和镍铬合金线，B和E分别为AC和DF的中点．在对比研究时，下列选择正确的是A. 第一次接入AB，第二次接入DEB. 第一次接入DE，第二次接入ACC. 第一次接入AB，第二次接入DFD. 第一次接入DE，第二次接入DF9.将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况是（）A.电流表和电压表示数均变大B. 电流表和电压表示数均变小C. 电流表示数变大，电压表示数变小D. 电流表示数变小，电压表示数变大10.关于磁体、磁场和磁感线，以下说法中正确的是A. 铁和铝都能够被磁体吸引 B. 磁体之间的相互作用是通过磁场发生的C. 磁感线是磁场中真实存在的曲线D. 磁感线从磁体的S极出来，回到磁体的N极11.如图所示，公交车后门左右扶杆上各装有一个相当于开关的按钮．当乘客按下任一按钮时，铃声响起，提醒司机有人要下车．图中符合要求的电路是（）A. B. C. D.12.某同学做电学实验时，电路如图所示，已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V（保持不变），滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，开关S闭合后，在移动滑动变阻器的过程中，下列情况可能出现的是A. 电压表的最小示数为1VB. 滑动变阻器的最小功率为0 WC. 电流表的最大示数为0.6AD. 电阻R0的最大功率为1.8W二、填空题13.某导体两端加2V电压时，通过的电流为0.2A，则这段导体的电阻为____Ω，要使通过该导体的电流变为0.6A，则该导体两端的电压____V．若将该导体置于超低温环境下使其变为超导体，则此时它的电阻为____Ω．14.如图所示，工作中的四冲程汽油机正处于_____冲程，该冲程将_____能转化为机械能．若该汽油机每秒完成40个冲程，则每秒它对外做功_____次，飞轮转过_____圈．15.某同学用图示装置测量酒精热值，他在烧杯中加入300g水，调好装置后，加热使水温升高50℃，水需要吸收的热量为__________J ，他测得此过程中消耗了6g酒精，利用酒精燃烧放出的热量与水吸收的热量相等，算得酒精热值q=__________J/kg ，他查表得到q酒精=3.0×107J/kg ，发现两者偏差较大，你认为其中的原因可能是__________（写出一条原因即可）．16.医生给心脏疾病的患者做手术时，往往要用一种称为“人工心脏泵”（血泵）的体外装置来代替心脏，以推动血液循环．如图是该装置的示意图，线圈AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动．活塞筒通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启．线圈中的电流从B流向A时，螺线管的左边是__________极，血液从__________流入__________（后2空选填“①”“②”“③”）．17.小华家的插座A与插座B(如图甲所示)是________联的；他家的电能表的铭牌如图乙所示，现只将某用电器单独接在该表上工作20min，电能表转盘转了300圈，则该用电器在上述时间内消耗的电能为________kW·h，用电器的电功率是________W；用电要注意安全，图丙中的冰箱上剩下的一根接线应与________相连．18.家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L 作为“校验灯”，与熔断的熔丝并联，然后只闭合S 、S 1， 若L 正常发光，说明L 1_________；只闭合S 、S 2，若L 发出暗红色的光（发光不正常），说明L 2__________.（选填“正常”、“短路”或“断路”）.19.有一种亮度可以调节的小台灯，其电路如图甲．电源电压为24V ，灯泡L 的额定电压为24V ，通过灯泡L 的电流跟其两端电压的关系如图乙．当灯泡正常发光时，灯丝的电阻为______Ω．调节滑动变阻器R ，使灯泡两端的实际电压为12V 时灯泡的实际功率是______W ，滑动变阻器R 连人电路的阻值是______Ω．20.节能灯的使用已经越来越普遍．一只“220V 12W”的节能灯与一只“220V 60W” 的白炽灯在正常工作时发光效果相当．(1) 若白炽灯的发光效率为10%，则该节能灯的发光效率为_________．(2) 若电价为0.5元/(kW·h)，用一只“220V 12W”的节能灯(价格11元／只)替代一只“220V 60W”的白炽灯(价格2元／只)，则节能灯只要工作______小时以上，就能做到既节能又经济．三、解答题21.如图所示，用螺丝刀撬起图钉．请在图上画出螺丝刀受到图钉阻力F 2的力臂；并画出作用在螺丝刀柄上A 点的最小动力F 1的示意图．（ ）22.请完成图乙中电路的连接，使其符合安全用电的要求.（）23.如图所示，小磁针在条形磁体作用下处于静止状态，请标出小磁针的N极和A点处的磁场方向（用箭头表示）．（）24.如图所示，搬运工人用200N的拉力（方向不变）将木箱匀速提升4m，用了20s，木箱重360N，动滑轮重20N．求：（1）此过程中有用功和额外功为多大___？（2）拉力的功率为多大_____？（3）此时滑轮组的机械效率为多大_____？25.某兴趣小组模拟冬季温房自动化加热和保温的电路，如图所示．光控开关S 因光照改变会自动通断，该电路具有白天保温、晚上加热的特点．R1、R2为电热丝，a、b 间电压U = 24V，R1= 72Ω，晚上电路的发热功率为12W．则：保温时S 应处于________（选填“闭合”或“断开”）状态；电路中R2 的阻值为______Ω；该电路白天工作5min 产生的热量是____________J．26.在探究杠杆平衡条件的过程中，我们把支点放在质地均匀的杠杆中间，这样做的目的是________；同学们通过多次实验，得出以下数据，分析得出杠杆的平衡条件是________，应用杠杆的平衡条件，表中第4次所缺数据为________ ．小华是采用在杠杆两侧挂钩码的方法探究的，所以根据实验情况她得出的结论是：“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”．在与同学交流时，小敏同学指出了她的错误，并利用如图所示的装置，进行了一个简单的操作就帮助小华解决了困惑．小敏的操作是________．27.如图甲所示是“探究不同物质吸热升温现象”的实验．将质量相等的沙子和水分别装在易拉罐中，并测出沙子和水的初温．然后用酒精灯加热并不断搅拌，每隔1min记录一次温度．实验记录如下表：加热时间/min 0 1 2 3 4温度/℃沙子20 25 29 34 38 水20 21 22 23 24（1）除了图示的器材外，本实验还需要的测量工具有天平和________．（2）水和沙子吸热的多少是通过_____来反映的(选填“温度计示数的变化”或“加热时间”).（3）根据实验数据，小明画出了沙子的温度随时间变化的图像（如图乙），请画出水的温度随时间变化的图像.（）（4）分析图像可知，对于质量相等的沙子和水：吸收相等热量，升温较快的是________；若使两者升高相同的温度，则________吸收的热量较多．28.如图所示是“测定滑轮组机械效率”的装置（1）小华同学做实验测量的有关数据如表．第3次实验的拉力读数如图所示，则第3次实验的机械效率为______．（2）从表中可以得到的结论是：提升钩码时，滑轮组的机械效率与______有关．（3）小华对上述三个机械效率取平均值，并认为它是这个滑轮组准确的机械效率．这种做法对吗？______，为什么？______________．29.如图是小明同学探究“电流与电压关系”的电路图．（1）请按电路图将实物图连接完整（要求滑片P向左滑时接入电阻变大）．（）（2）小明连接电路时，开关应_____，滑动变阻器的滑片P应放在最_____（选填“左”或“右”）端．（3）闭合开关后小明发现，无论怎样移动滑动变阻器的滑片P，电流表指针几乎不动，电压表指针有示数且不变，原因可能是_____．（4）接着小明取来三只阻值分别5Ω、10Ω、15Ω的电阻，探究“电流与电阻关系”，他将电阻5Ω换成10Ω，移动滑动变阻器滑片P的目的是_____．30.（1）如图a是研究“短路引起熔丝熔断”的实验，增加一根导线，并将此导线接在 ______ 两点间闭合开关，造成短路，可引起熔丝熔断；在实际生活中，除短路外，_______ 也会引起电路中的电流过大而将熔丝熔断；（2）利用如图b的电路可以验证“电功与电流的关系”，图中两只灯泡工作时的电阻要 __________ （选择“相同”或“不同”），小华正确操作，验证了此实验的结论．支持该结论的实验现象是________．（3）如图c在“探究电流的热效应跟电阻大小关系”的实验中，A、B两个烧瓶中应该盛有等质量的 ______液体，两个烧瓶内的电阻丝的阻值应该_________ （以上两空均选填：“相同”或“不同”），采用如图所示的连接方式是为了控制_________相同．31.小华做“测量小灯泡电功率”实验，实验室有如下器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，灯丝电阻约为10Ω）、电流表、电压表、开关各一个、规格分别为R1“10Ω 1A”和R2“50Ω 0.5A”的滑动变阻器各一个、导线若干．（1）小华设计了图甲所示的电路，她应选用规格为______的滑动变阻器（选填“R1”或“R2”）.（2）排除故障后，移动滑动变阻器滑片在不同位置，小灯泡U﹣I图像如图乙所示，小灯泡的额定功率为_________W．（3）由图乙发现灯泡电阻是变化的，影响其变化的主要原因是__________________．（4）小华在某次调节中，滑动变阻器接入电路的阻值减小了△R1，小灯泡电阻变化了△R2，则△R1_____△R2（选填“大于”、“等于”或“小于”）．（5）同组的小敏在测该小灯泡的额定功率时，选用了如图丙所示的器材，其中电源电压恒为U，R的电阻值已知．①闭合开关S和_____，调节滑动变阻器的滑片,使电流表的示数为2.5/R；②闭合开关S和_____，__________________，记录电流表的示数为I；③小灯泡额定功率表达式为：P额=______________．（用已知量．．．符号表示）答案与解析一、选择题1.根据你对生活中物理量的认识，下列数据符合实际的是A. 手机正常通话时的电流约为5AB. 我国家庭电路的电压是36VC. 普通白炽灯泡工作1小时耗电1kw·hD. 电冰箱的额定功率约为150W【答案】D【解析】A. 手机正常通话的电流不超过150mA＝0.15A，故A不符合实际；B. 我国家庭电路的电压是220V，故B 不符合实际；C. 普通白炽灯泡功率为40W＝0.04kW，工作1小时耗电W＝Pt＝0.04kW×1h＝0.04kW⋅h，故C不符合实际；D. 电冰箱的额定功率约为150W，故D符合实际．故选D.2.在如图所示的简单机械中，属于省力杠杆的是A. B. C. D.【答案】B【解析】A. 钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，故A错误；B. 用锤子撬钉子时，动力臂大于阻力臂，是省力杠杆，故B正确；C. 筷子在使用过程中，动力臂小于阻力臂，是费力杠杆，故C错误；D. 镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，故D错误．故选B.点睛：结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．3. 如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态．如果两侧各去掉一个钩码，下列说法正确的是（）A. 左端下沉B. 右端下沉C. 仍然平衡D. 无法判断【答案】B【解析】试题分析：根据杠杆的平衡条件进行判断：平衡时F1L1=F2L2，若乘积不相等，则乘积大的一端下沉．设每个钩码的重力为G，每个小格的长度为L，根据杠杆平衡条件，若两侧各去掉一个钩码，则：左边=G×3L；右边=2G×2L；右边乘积大于左边乘积，所以右端下沉．故选B．考点：杠杆的平衡条件4.如图初三（1）的小华同学从地上拿起一个鸡蛋，并用大约1s的时间举过头顶，做功的功率约为A. 0.25wB. 0.5wC. 1wD. 2w【答案】C【解析】【详解】因为小华同学是从地上拿起一只约50g的鸡蛋，缓缓举过头顶．所以他通过的距离是自己的身高再加上大约半只胳膊的长度，因此鸡蛋向上移动的距离约(1.8∼2.2)m；向上举鸡蛋的力：F＝G＝mg＝50×10−3kg×10N/kg＝0.5N，做的功：W＝Fs＝0.5N×(1.8∼2.2)m＝(0.9∼1.1)J，功率P＝WT＝()0.9 1.1J1s~＝0.9∼1.1W，故选C．【点睛】小华同学从地上拿起一只约50g的鸡蛋并把它缓缓举过头顶，通过的距离大约身高加上半只胳膊的长度，然后根据W＝Fs即可求出小华对鸡蛋所做的功．5.如图所示，用完全相同的滑轮组成甲、乙两装置，分别将重1N的物体匀速提升相同的高度，滑轮重0.2 N，不计摩擦和绳重，所用的拉力分别是F甲和F乙，机械效率分别是η甲、η乙，则A. η甲＞η乙B. η甲＜η乙C. F甲＞F乙D. F甲＝F乙【答案】B【解析】(1)甲图中,动滑轮省一半力，则F甲＝12 (G+G动)＝12(1N+0.2N)＝0.6N，乙图中，定滑轮不省力，则F乙＝G＝1N，所以，F甲<F乙，故CD错误；(2)不计绳重与摩擦，使用定滑轮时没有额外功，而使用动滑轮时，要对动滑轮本身做额外功，由ηWW有总＝×100%＝WW W+有有额×100%可知，η甲<η乙，故A错误，B正确．故选B.点睛：（1）定滑轮不省力，而动滑轮省一半力；（2）总功等于有用功与额外功之和，根据η＝WW有总×100%分析两装置的机械效率．6.如图所示，小车和弹簧放在光滑的水平面上，用手将小车推出后，小车向左运动．当弹簧右端被小车压至A处时，小车速度为零．小车向左运动的过程中A. 小车一直减速B. 小车先加速后匀速C. 小车动能先不变后减小D. 小车的机械能不变【答案】C【解析】水平面光滑，不受摩擦力，当A向左运动未接触弹簧时，将做匀速直线运动，小车动能不变；当物体A与弹簧接触后，受向右的弹力作用，速度将减小，动能减小，故C正确，ABD错误．点睛：当物体受平衡力或不受力，运动状态不变；若物体受合力方向与运动方向相反，物体将做减速运动．7.下列各图所列举的事例中,属于热传递改变物体内能的是A. B. C. D.【答案】A【解析】A. 对试管加热，管内水从酒精灯火焰上吸收热量水温升高，是通过热传递的方式改变水的内能，故A正确；B. 冬天搓手，手会变暖，是克服摩擦做功机械能转化为内能的，是通过做功的方式改变物体内能，故B错误；C. 从滑梯滑下，臀部与滑梯摩擦，机械能转化为内能，臀部发热，摩擦生热这是利用做功来改变物体内能的，故C错误；D. 迅速压下活塞时，对筒内气体做功，机械能转化为内能，筒内气温升高，因此是通过做功改变物体的内能，故D错误．故选A.点睛：做功与热传递是改变物体内能的两种方式，做功过程是能量的转化过程，热传递是能量的转移过程．8.为了研究电阻的大小是否与长度有关，采用了如图所示的电路，其中，AC和DF分别为直径与长度均相同的铜导线和镍铬合金线，B和E分别为AC和DF的中点．在对比研究时，下列选择正确的是A. 第一次接入AB，第二次接入DEB. 第一次接入DE，第二次接入ACC. 第一次接入AB，第二次接入DFD. 第一次接入DE，第二次接入DF【答案】D【解析】A. 第一次接入AB，第二次接入DE，AB和DE长度相同，材料不同．故A错误．B. 第一次接入DE，第二次接入AC，材料不同．故B错误．C. 第一次接入AB，第二次接入DF，材料不同．故C错误．D. 第一次接入DE，第二次接入DF，DE和DF长度不同，材料和横截面积又相同．所以D正确．故选D.点睛：影响电阻大小的因素：材料、长度、横截面积和温度．本题要研究电阻的大小是否与长度有关，根据控制变量法的思路，就要求选择的电阻线，长度必须不同，但其他因素必须相同．9.将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况是（）A. 电流表和电压表示数均变大B. 电流表和电压表示数均变小C. 电流表示数变大，电压表示数变小D. 电流表示数变小，电压表示数变大【答案】C【解析】试题分析：由电路图可知，光敏电阻R和定值电阻R0串联，电压表测R两端的电压，电流表测电路中的电流；∵光敏电阻的阻值随光照强度的增大而减小，∴闭合开关，逐渐增大光敏电阻的光照强度时，光敏电阻R的阻值变小，电路的总电阻变小，∵I=U/R，∴电源的电压不变时，电路中的电流变大，即电流表的示数变大，故BD不正确；∵U=IR，∴定值电阻R0两端的电压变大，∵串联电路中总电压等于各分电压之和，∴光敏电阻R两端的电压变小，即电压表的示数变小，故A不正确，C正确，故选C．考点：电路的动态分析；串联电路的电压规律；欧姆定律的应用10.关于磁体、磁场和磁感线，以下说法中正确的是A. 铁和铝都能够被磁体吸引 B. 磁体之间的相互作用是通过磁场发生的C. 磁感线是磁场中真实存在的曲线 D. 磁感线从磁体的S极出来，回到磁体的N极【答案】B【解析】A、磁体能够吸引铁、钴、镍等物质，不能吸引铝，故A错误．B、磁体周围存在磁场，磁体对处于其磁场内磁性物质有磁力的作用，磁体之间的相互作用就是通过磁场实现．故B正确；C、根据课本中的相关基础知识可知，为了描述看不见但又客观存在的磁场，人们利用建立模型的方法引入了磁感线．故C错误．D、在磁体的外部，磁感线从磁体的N极出发，回到S极．故D错误．故选B．11.如图所示，公交车后门左右扶杆上各装有一个相当于开关的按钮．当乘客按下任一按钮时，铃声响起，提醒司机有人要下车．图中符合要求的电路是（）A. B. C. D.【答案】C【解析】【详解】当乘客按下任一按钮，铃声都会响起，说明这两个开关可以独立工作、互不影响即为并联，且电铃位于干路上，由图示电路图可知，C符合题意，ABD不符合题意；故应选C．12.某同学做电学实验时，电路如图所示，已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V（保持不变），滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，开关S闭合后，在移动滑动变阻器的过程中，下列情况可能出现的是A. 电压表的最小示数为1VB. 滑动变阻器的最小功率为0 WC. 电流表的最大示数为0.6AD. 电阻R0的最大功率为1.8W【答案】A【解析】分析】由实物图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路电流；（1）电源的电压大于电压表的量程，根据串联电路的分压特点可知当电压表的示数最大时电路中的电流最小，此时定值电阻消耗的电功率最大，滑动变阻器两端的电压不为0，根据P=UI可知滑动变阻器的最小电功率不可能为0，根据串联电路的电压特点求出定值电阻两端的电压，根据欧姆定律求出电路中的最大电流，利用P=I2R求出电阻R0消耗的最大功率；（2）当滑动变阻器接入电路中的电阻最大时，电压表的示数最小，根据电阻的串联和欧姆定律求出电路中的电流，利用欧姆定律求出电压表的最小示数．【详解】由实物图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路电流；(1)电源的电压6V 大于电压表0−3V 的量程，根据串联电路的分压特点可知当电压表的示数最大时，滑动变阻器连入阻值最小，电路中的电流最大，此时定值电阻消耗的电功率最大，滑动变阻器两端的电压不为0，由P=UI 可知滑动变阻器消耗最小功率不为0，故B 错误；定值电阻R 0两端的最大电压：0U max =，3V 根据欧姆定律可得，电流表的最大示数：Imax=0Umax R =3V 10Ω=0.3A ，故C 错误；电阻R 0消耗的最大功率：P 0max =(I max )2R 0=(0.3A)2×10Ω=0.9W ，故D 错误；(2)当滑动变阻器接入电路中的电阻最大时，电压表的示数最小，电路中的电流：I min =0max U R R 滑+=6V 10Ω50Ω+=0.1A ，电压表最小示数：U 0min =I min 0R =0.1A×10Ω=1V ，故A 正确．故选A.二、填空题13.某导体两端加2V 电压时，通过的电流为0.2A ，则这段导体的电阻为____Ω，要使通过该导体的电流变为0.6A ，则该导体两端的电压____V ．若将该导体置于超低温环境下使其变为超导体，则此时它的电阻为____Ω．【答案】 (1). 10 (2). 6 (3). 0【解析】【详解】由I ＝UR 可得，导体的电阻：R ＝20.2U V I A＝＝10Ω，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，通过该导体的电流变为0.6A 时，导体的电阻仍为10Ω不变，此时导体两端的电压：U′＝I′R ＝0.6A×10Ω＝6V ，将该导体置于超低温环境下使其变为超导体时，其阻值为0Ω.【点睛】（1）已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，再根据欧姆定律求出通过该导体的电流变为0.6A 时两端的电压；（3）当温度降低到一定程度时，某些导体的电阻突然变为零的现象叫超导现象，此时导体变为超导体．14.如图所示，工作中的四冲程汽油机正处于_____冲程，该冲程将_____能转化为机械能．若该汽油机每秒完成40个冲程，则每秒它对外做功_____次，飞轮转过_____圈．【答案】(1). 做功(2). 内能(3). 10(4). 20【解析】【详解】如图，进气门和排气门都是关闭的，火花塞放电，活塞下行，可以判断是做功冲程，做功冲程中内能转化为机械能．热机完成一个工作循环，要经过4个冲程，燃气对外做功1次，活塞往返2次，飞轮转动2周，若该汽油机每秒完成40个冲程，则每秒它对外做功10次，飞轮转动20周．15.某同学用图示装置测量酒精热值，他在烧杯中加入300g水，调好装置后，加热使水温升高50℃，水需要吸收的热量为__________J ，他测得此过程中消耗了6g酒精，利用酒精燃烧放出的热量与水吸收的热量相等，算得酒精热值q=__________J/kg ，他查表得到q酒精=3.0×107J/kg ，发现两者偏差较大，你认为其中的原因可能是__________（写出一条原因即可）．【答案】(1). 6.3×104(2). 1.05×107(3). 加热过程中，存在热损失【解析】【详解】水吸收的热量为：Q=cm(t-t0)=4.2×103J/(kg·℃)×0.3kg×50℃=6.3×104J；由Q=mq可知，酒精的热值为：q=Q/m=6.3×104 J/0.006kg=1.05×107J/kg；由于酒精可能没有完全燃烧，所以测出的数值与表中的数值有较大的差别．16.医生给心脏疾病的患者做手术时，往往要用一种称为“人工心脏泵”（血泵）的体外装置来代替心脏，以推动血液循环．如图是该装置的示意图，线圈AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动．活塞筒通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启．线圈中的电流从B流向A时，螺线管的左边是 __________。

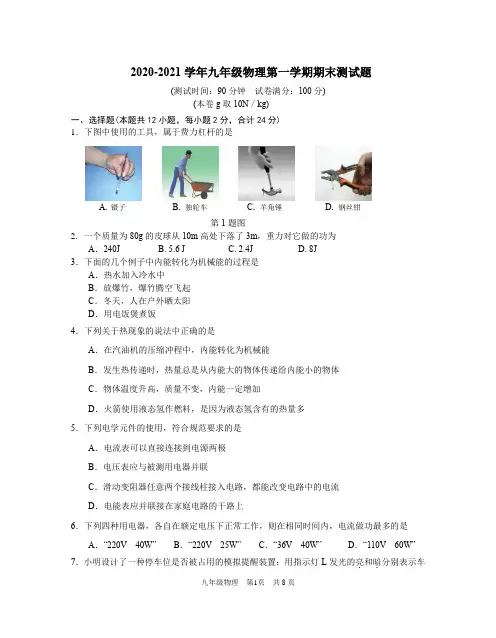

2020-2021学年九年级物理第一学期期末测试题(测试时间：90分钟 试卷满分：100分)(本卷g 取10N ／kg)一、选择题(本题共12小题，每小题2分，合计24分) 1．下图中使用的工具，属于费力杠杆的是2. 一个质量为80g 的皮球从10m高处下落了3m ，重力对它做的功为A ．240J B. 5.6 J C. 2.4J D. 8J 3．下面的几个例子中内能转化为机械能的过程是A ．热水加入冷水中B ．放爆竹，爆竹腾空飞起C ．冬天，人在户外晒太阳D ．用电饭煲煮饭 4．下列关于热现象的说法中正确的是A ．在汽油机的压缩冲程中，内能转化为机械能B ．发生热传递时，热量总是从内能大的物体传递给内能小的物体C ．物体温度升高，质量不变，内能一定增加D ．火箭使用液态氢作燃料，是因为液态氢含有的热量多 5．下列电学元件的使用，符合规范要求的是A ．电流表可以直接连接到电源两极B ．电压表应与被测用电器并联C ．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流D ．电能表应并联接在家庭电路的干路上6．下列四种用电器，各自在额定电压下正常工作，则在相同时间内，电流做功最多的是A ．“220V 40W”B ．“220V 25W”C ．“36V 40W”D ．“110V 60W” 7．小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L 发光的亮．和暗．分别表示车 C ．羊角锤 A ．镊子 B ．独轮车 D ．钢丝钳 第1题图位被占用和未被占用，车位被占用时控制开关S 闭合．下列能实现此功能的电路是RR RRLL L SU UUU×S×··S ×S···×·A B C D 8. 下列措施不．符合．．家庭电路安全用电规范的是 A. 用湿布擦抹正在工作的台灯B ．用电器的金属外壳接地C ．用电器的开关装在火线上D ．使用测电笔时，手接触笔尾的金属电极9. 电烙铁中的电阻丝通电一段时间后变得很烫，而连接电烙铁的导线却不怎么热，这主要是因为A ． 导线的绝缘皮隔热B ． 通过导线的电流小于通过电阻丝的电流C ． 导线散热比电阻丝快D ． 导线的电阻远小于电阻丝的电阻，导线产生的热量很少10. 如图所示的串联电路，当闭合开关后两灯都不亮．为了检测电路故障，小明将电压表接在灯L 1两端，发现电压表有明显示数，而电流表示数几乎为零．则电路故障可能是 A ．灯L 1短路 B ． 灯L 1断路 C ．电流表烧坏 D ．灯L 2断路11.如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向左滑动时，下列判断正确的是A ．电压表示数变大，电流表示数变大B ．电压表示数变小，电流表示数变小C ．电压表示数变小，电流表示数变大D ．电压表示数变大，电流表示数变小12．如图所示，电源电压恒为9V ，电压表的量程为0~3V ，电流表的量程为0~0.6A ，滑动变第7题图 P－ V31－ A0.3R第11题图第10题图阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。

2020-2021学年第一学期期末检测初三物理一、选择题（每小题2分，共24分）1、下列关于安全用电的说法中，正确的是（）A．所有家用电器的外壳一定要接地B．低压带电体和高压带电体都可以接近，但不能接触C．电灯的开关，应该接在火线和电灯之间D．接大功率用电器的插座，只在连接插座的零线上装一根保险丝2、关于电流表和电压表的使用，下列说法错误的是（）A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出3、如图所示电路中，当滑动变阻器滑片P向左移动时，电压表V与电流表A 的读数变化情况是（）A．A表读数增大，V表读数减小B．A表读数增大，V表读数也增大C．A、V表读数均不变D．A表读数增大，V表读数不变4、下列现象中，不可能引起家中保险丝熔断的是（）A．插座中的两个线头相碰B．开关中的两个线头相碰C．电路中增加了大功率的用电器D．插头中的两个线头相碰5、额定电压相同的甲乙两个灯泡串联接到同一个电源上，甲灯比乙灯亮，那么（）A．甲的额定功率和实际功率都大B．乙的额定功率和实际功率都大C．甲的额定功率大，实际功率小Ｄ．乙的额定功率大，实际功率小6、下图中，符合安全用电原则的做法是（）A B C D7、电工师傅常用一只标有“220V40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。

当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光。

由此可以判断（）A．L1所在的支路短路B．L2所在的支路断路C．L3所在的支路短路D．各支路均完好8、如图所示，滑动变阻器的滑片在某两点间移动时，电流表示数范围为1A到2A之间，电压表示数范围为6V到9V之间。

则定值电阻R的阻值及电源电压分别为（）A．3Ω，12V B．6Ω，15VC．3Ω，15V D．6Ω，12V9、如图所示的电路，闭合开关小灯泡正常发光。
