第一章整流滤波电路一、填空题1、( 1-1, 低) 把P型半导体N型半导体结合在一起, 就形成PN结。

2、( 1-1, 低) 半导体二极管具有单向导电性, 外加正偏电压导通, 外加反偏电压截至。

3、( 1-1, 低) 利用二极管的单向导电性, 可将交流电变成直流电。

4、( 1-1, 低) 根据二极管的单向导电性性, 可使用万用表的R×1K挡测出其正负极, 一般其正反向的电阻阻值相差越大越好。

5、( 1-1, 低) 锗二极管工作在导通区时正向压降大约是0.3, 死区电压是。

6、( 1-1, 低) 硅二极管的工作电压为0.7, 锗二极管的工作电压为0.3。

7、( 1-1, 中) 整流二极管的正向电阻越小, 反向电阻越大, 表明二极管的单向导电性能越好。

8、( 1-1, 低) 杂质半导体分型半导体和型半导体两大类。

9、( 1-1, 低) 半导体二极管的主要参数有、, 另外还有、、等参数, 选用二极管的时候也应注意。

10、( 1-1, 中) 当加到二极管上的反向电压增大到一定数值时, 反向电流会突然增大, 此现象称为现象雪崩。

11、( 1-1, 中) 发光二极管是把能转变为能, 它工作于状态; 光电二极管是把能转变为能, 它工作于状态。

12、( 1-2, 中) 整流是把转变为。

滤波是将转变为。

电容滤波器适用于的场合, 电感滤波器适用于的场合。

13、( 1-1, 中) 设整流电路输入交流电压有效值为U2, 则单相半波整流滤波电路的输出直流电压U L( A V) =, 单相桥式整流电容滤波器的输出直流电压U L( A V) =, 单相桥式整流电感滤波器的输出直流电压U L( A V) =。

14、( 1-1, 中) 除了用于作普通整流的二极管以外, 请再列举出2种用于其它功能的二极管: , 。

15、( 1-1, 低) 常见的整流电路有和。

16、( 1-2, 中) 为消除整流后直流电中的脉动成分, 常将其经过滤波电路, 常见的滤波电路有, , 复合滤波电路。

17、( 1-2, 难) 电容滤波器的输出电压的脉动τ与有关, τ愈大, 输出电压脉动愈, 输出直流电压也就愈。

18、( 1-2, 中) 桥式整流电容滤波电路和半波整流电容滤波电路相比, 由于电容充放电过程( a.延长, b.缩短) , 因此输出电压更为( a.平滑, b.多毛刺) , 输出的直流电压幅度也更( a.高, b.低) 。

二、选择题1、( 1-1, 低) 具有热敏特性的半导体材料受热后, 半导体的导电性能将。

A、变好B、变差C、不变D、无法确定2、( 1-1, 中) P型半导体是指在本征半导体中掺入微量的。

A、硅元素B、硼元素C、磷元素D、锂元素3、( 1-1, 中) N型半导体是指在本征半导体中掺入微量的。

A、硅元素B、硼元素C、磷元素D、锂元素4、( 1-1, 难) PN结加正向电压时, 空间电荷区将。

A、变窄B、基本不变C、变宽D、无法确定5、( 1-1, 低) 二极管正向电阻比反向电阻。

A、大B、小C、一样大D、无法确定资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。

6、( 1-1, 中) 二极管的导通条件。

A、u D>0B、u D>死区电压C、u D>击穿电压D、以上都不对7、( 1-1, 中) 晶体二极管内阻是。

A、常数B、不是常数C、不一定D、没有电阻8、( 1-1, 中) 电路如图所示, 输出电压U O应为。

A、0.7VB、3.7VC、10VD、0.3V9、( 1-1, 中) 把一个二极管直接同一个电动势为1.5V, 内阻为零的电池正向连接, 该二极管。

A、击穿B、电流为零C、电流正常D、电流过大使管子烧坏10、( 1-1, 中) 下面列出的几条曲线中, 哪条表示的理想二极管的伏安特性曲线。

ABCD11、( 1-1, 低) 二极管的反向饱和电流在室温20o C时是5μA, 温度每升高10o C, 其反向饱和电流值增大一倍, 当温度为30o C时, 反向饱和电流值为。

A、5μAB、10μAC、20μAD、30μA12、( 1-1, 中) 将交流电压Ui经单相半波整流电路转换为直流电压Uo的关系是。

A、Uo=UiB、Uo=0.45UiC、Uo=0.5UiD、213、( 1-1, 中) 三极管三个极的对地电位分别是-6V、-3V、-3.2V, 则该管是。

A、PNP硅管B、NPN锗管C、NPN硅管D、PNP锗管14、( 1-1, 中) NPN型三极管, 三个电极的电位分别有V C=3.3V, V E=3V, V B=3.7V, 则该管工作在。

A、饱和区B、截止区C、放大区D、击穿区15、( 1-1, 中) 用万用表欧姆挡测量小功率晶体二极管性能好坏时, 应把欧姆挡拨到。

A、R×100Ω或R×1KΩB、R×1ΩC、R×10ΩD、R×100Ω16、( 1-1, 中) 当环境温度升高时, 二极管的反向电流将。

A、减少B、增大C、不变D、缓慢减少17、( 1-1, 中) 如图所示, 设二极管为理想状态, 则电压V AB为。

A、3VB、6VC、-3VD、-6V18、( 1-1, 难) 如图所示的电路中, 理想二极管D1、D2的工作状态为。

A、D1、D2均导通B、D1截止, D2导通C、D1、D2均截止D、D1导通, D2截止19、( 1-1, 中) 二极管从反向到正向导通所需时间t1, 从正向导通到反向截止所需要的时间t2,则t1和t2的关系是A、相等B、t1远大于t2C、t1远小于t2D、t1略小于t220、( 1-1, 中) 将交流220V经单相半波整流电路转换为直流电压的值为。

A、110VB、0.45×220VC、2×220VD、220V21、( 1-1, 中) 问以下哪种情况中, 二极管会导通。

A、B、C、D、22、( 1-1, 难) 用万用表测量小功率二极管极性时, 应选用。

A、直流电压挡量程5VB、直流电流挡量程100mAC、交流电压挡量程10VD、电阻挡量程R×10023、( 1-1, 中) 当万用表不同欧姆挡去测量二极管正反向电阻时, 获得的结果差异资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。

较大, 这是因为。

A、该管已坏B、万用表各挡有差异C、二极管的电阻可变D、二极管的伏安特性是非线性24、( 1-1, 难) 二极管在反向截止区的反向电流。

A、随反向电压升高而升高B、随反向电压升高而急剧升高C、基本保持不变D、随反向电压升高而减少25、( 1-1, 中) 某晶体二极管的正、反向电阻都很小或为零时, 则该二极管。

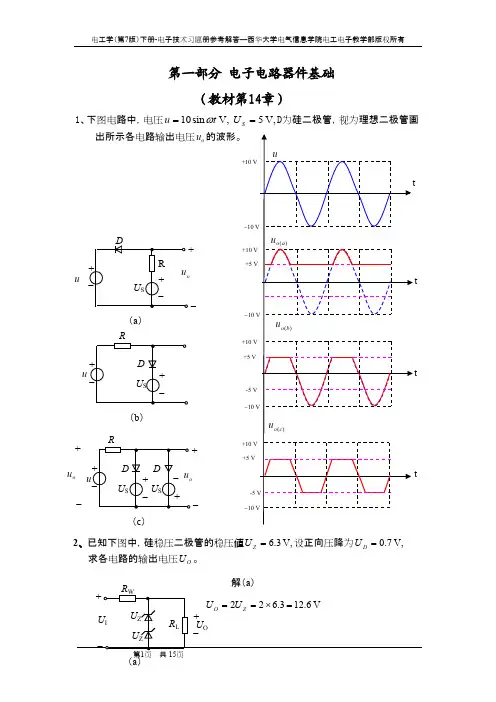

A、正常B、已被击穿C、内部短路D、内部开路26、( 1-1, 难) 已知输入正弦波Ui, 欲获取图示输出波形Uo, 应选取的合适电路是。

A、B、C、D27、( 1-1, 难) 两只相同的灯泡L1、L2接在如图所示的电路中, 则。

A、L1比L2亮B、L2比L1亮C、L1、L2一样亮D、以上答案都不对28、( 1-1, 难) 若PN结两侧的杂质浓度高, 则形成的PN结。

A、反向漏电流小, 反向击穿电压低B、反向漏电流小, 反向击穿电压高C、反向漏电流大, 反向击穿电压高D、反向漏电流大, 反向击穿电压低29、 ( 1-1, 低) 在单相半波整流电路中, 所用整流二极管的数量是。

A、四只B、三只C、二只D、一只30、 ( 1-1, 难) 在整流电路中, 设整流电流平均值为I 0, 则流过每只二极管的电流平均值I I D 0=的电路是。

A 、 单相桥式整流电路B 、 单相半波整流电路C 、 单相全波整流电路D 、 以上都不行31、 ( 1-1, 难) 设整流变压器副边电压u U t 222=sin ω, 欲使负载上得到图示整流电压的波形, 则需要采用的整流电路是。

A 、 单相桥式整流电路B 、 单相全波整流电路C 、 单相半波整流电路D 、 以上都不行32、 ( 1-2, 难) 整流滤波电路如图所示, 负载电阻R L 不变, 电容C 愈大, 则输出电压平均值U O 应。

A 、 不变B 、 愈大C 、 愈小D 、 无法确定33、 ( 1-2, 难) 单相半波整流、 电容滤波电路中, 设变压器副边电压有效值为U 2, 则整流二极管承受的最高反向电压为。

A 、 222UB 、 22UC 、 U 2D 、 2U 2三、判断题 1、 ( 1-1, 低) 二极管的内部结构实质就是一个PN 结。

( )2、 ( 1-1, 低) 在N 型半导体中如果掺入足够量的三价元素, 可将其改型为P 型半导体。

( )3、 ( 1-1, 中) 因为N 型半导体的多子是自由电子, 因此它带负电。

( )4、 ( 1-1, 中) PN 结在无光照、 无外加电压时, 结电流为零。

( )5、 ( 1-1, 低) 硅二极管的热稳定性比锗二极管好。

( )6、 ( 1-1, 低) 普通二极管正向使用也有稳压作用。

( )7、 ( 1-1, 低) P 型半导体带正电, N 型半导体带负电。

( )8、 ( 1-1, 中) 二极管反向漏电流越小, 表明二极管单向导电性越好。

( )资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。

9、 ( 1-1, 低) 二极管仅能经过直流, 不能经过交流。

( )10、 ( 1-1, 中) 对于实际的晶体二极管, 当加上正向电压时它立即导通, 当加上反向电压时, 它立即截止。

( )11、 ( 1-1, 中) 用数字万用表识别晶体二极管的极性时, 若测的是晶体管的正向电阻, 那么与标有”+”号的表笔相连接的是二极管正极, 另一端是负极。

( )12、 ( 1-2, 低) 任何电子电路都需要直流电源供电, 因此需要直流稳压电源( )13、 ( 1-2, 中) 电容滤波效果是由电容器容抗大小决定的( )14、 ( 1-2, 中) 电容滤波器广泛运用于负载电流小且变化量不大的场合( ) 四、简答1、 ( 1-1, 低) 什么是PN 结? PN 结有什么特性?2、 ( 1-1, 低) 欲使二极管具有良好的单向导电性, 管子的正向电阻和反向电阻分别为大一些好, 还是小一些好?3、 ( 1-1, 中) 为什么说二极管是一种非线形元件? 什么是二极管的伏安特性? 它的伏安特性曲线是如何绘制的?4、 ( 1-1, 低) 什么是二极管的死区电压? 硅管和锗管的死区电压值约为多少?5、 ( 1-1, 低) 为什么二极管能够当着一个开关来使用?6、 ( 1-1, 中) 选用二极管时候主要考虑哪些参数? 这些参数的含义是什么?7、 ( 1-2, 中) 什么叫整流? 什么叫滤波? 其各自组成的基本原理是什么?五、计算题1、 ( 1-1, 低) 电路如图1.1所示, 试确定二极管是正偏还是反偏。
