第三章土的压缩性和地基沉降计算

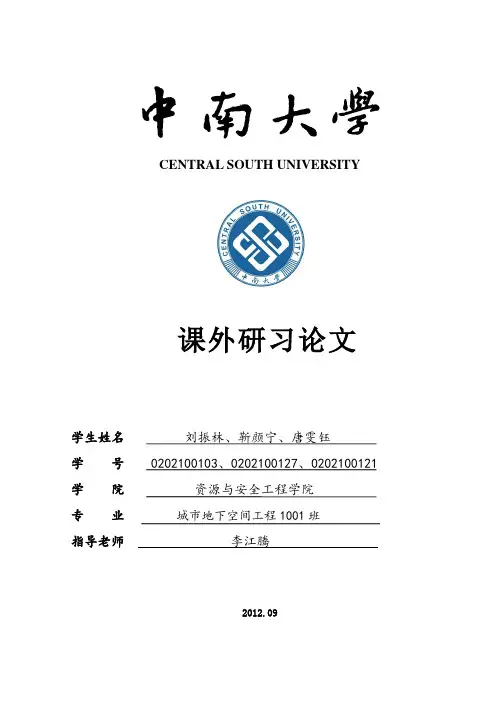

CENTRAL SOUTH UNIVERSITY课外研习论文学生姓名刘振林、靳颜宁、唐雯钰学号 **********、**********、********** 学院资源与安全工程学院专业城市地下空间工程1001班指导老师李江腾2012.09目录引言 (2)1.地基沉降 (2)1.1地基沉降的基本概念 (2)1.2地基沉降的原因 (2)1.3地基沉降的基本类型 (2)1.3.1按照沉降产生机理 (2)1.3.2按照沉降的表示方法 (2)1.3.3按照沉降发生的时间 (3)2.地基沉降的计算 (3)2.1地基沉降计算的目的 (3)2.2地基沉降计算的原则 (3)2.3地基沉降的计算方法 (3)2.3.1分层总和法 (3)2.3.2应力面积法 (6)2.3.3弹性力学方法 (13)2.3.4斯肯普顿—比伦法（变形发展三分法） (15)2.3.5应力历史法（e-lgp曲线法） (17)2.3.6应力路径法 (19)3.计算要点 (20)3.1分层总结法计算要点 (20)3.2应力面积法计算要点 (20)3.3弹性理论法计算要点 (20)3.4斯肯普顿—比伦法计算要点 (20)3.5应力历史法计算要点 (20)3.6应力路径法计算要点 (20)4.总结 (21)参考文献： (21)地基沉降的计算方法及计算要点城市地下空间工程专业学生刘振林，唐雯钰，靳颜宁指导教师李江腾[摘要]：本文介绍了六种地基沉降量的计算方法：分层总和法、应力面积法、弹性理论法、斯肯普顿—比伦法、应力历史法以及应力路径法，并讨论了各种方法的计算要点。

关键词：分层总和法；规范法；弹性理论；斯肯普顿—比伦；应力历史；应力路径ABSTRACT：This thesis introduces six kinds of foundation settlement calculation methods：layerwise summation method,Stress area method,elasticity-thoery method,Si Ken Compton ancient method,Stress history method,stress path method,and discusses the main points of the six methods.KEY WORD：layerwise summation method;Specification Approach;elastic theory;stress history;A.W.Skempton—L.Bjerrum;stress path引言基础沉降计算从来就是地基基础工程中三大难题之一，在进行基础设计时，不仅要满足强度要求，还要把基础的沉降和沉降差控制在一定范围内。

地基土变形模量及压缩模量计算方法1.工程实例某建筑物地基基础因天然地基承载力不能满足设计要求，故本工程采用换填垫层法进行地基处理，垫层材料采用级配良好的无侵蚀性碎石土材料，换填范围基础边每边扩出不小于1米，换填厚度不小于2.0m，压实系数不小于0.97，换填后地基承载力特征值不小于160kPa。

2.变形模量及压缩模量计算方法载荷试验的变形模量E0（MPa）和压缩模量ES（MPa），可按下式计算：①变形模量计算公式：EO =IO(1-u2)pd/s②压缩模量计算公式：ES =EO/[1-2u2/(1－u)]其中：EO—变形模量MPa；ES—压缩模量MPa；I-刚性承压板的变形系数，圆形承压板取0.785，方形承压板取0.886，矩形承压板当长宽比l/b=l.2 时，取0.809，当l/b= 2.0时，取0.626，其余可计算求得，但l/b不宜大于2；μ-土的泊松比（碎石土取0.27，砂土取0.30，粉土取0.35，粉质黏土取0.38，黏土取0.42）d-承压板直径（1平方米圆形承压板：d=0.565×2=1.13m；1平方米方形承压板：d=1m；2平方米圆形承压板：d=0.8×2=1.6m；2平方方形：d=1.415m）p-p-s曲线线性段的压力（kPa）s-与p对应的沉降（mm）3.变形模量及压缩模量计算过程依据地基静载试验得出地基承载力特征160kPa对应沉降量s为7.5mm；故该试验点变形模量及压缩模量分别为：①变形模量E O =IO(1-u2)pd/s=[0.785（1-0.27×0.27）×160kPa×1.13m]/7.5mm=17.544MPa；②压缩模量E S =EO/[1-2u2/(1－u)]=17.544MPa/[（1-2×0.27×0.27）/（1-0.27）]=14.993MPa。

第3章地基沉降计算本章主要介绍土的压缩特性及其影响因素、土的压缩性指标及测定方法；地基最终沉降量计算，地基沉降与时间关系的计算等。

学习本章的目的：能根据建筑地基土层的分布、厚度、物理力学性质和上部结构的荷载，进行地基变形值的计算。

土层在荷载作用下将产生压缩变形，使建筑物产生沉降。

而沉降值的大小，取决于建筑物荷载的大小与分布；也取决于地基土层的类型、分布、各土层厚度及其压缩性。

为了计算地基变形，必须了解土的压缩性。

若地基基础的沉降超过建筑物所允许的范围，或者是建筑物各部分之间由于荷载不同或土层压缩性不均而引起的不均匀沉降，都会影响建筑物的安全和正常使用。

第一节土的压缩性一、土的压缩性及影响因素土的压缩性是指土在外部压力和周围环境作用下体积减小的特性。

土体体积减少包括三个方面：①土颗粒本身被压缩；②封闭在土中的水和气体被压缩；③土孔隙体积减小，土颗粒发生相对位移，孔隙中水和气体向外排出体积随之减少。

研究表明，工程实践中如遇到的压力<600kPa, 则土颗粒与土中水和气体本身的压缩极小，可以忽略不计。

故土的压缩被认为只是由于孔隙体积减小的结果。

对于透水性较大的无黏性土，土中水易于排出，压缩过程很快就可完成；对于饱和黏性土，由于透水性小，排水缓慢，达到压缩稳定需要较长时间。

土体在压力作用下，其压缩量随时间增长的过程，称为土的固结。

二、土的有效应力原理甲、乙两个完全相同的量筒的底部放置一层松砂土。

在甲量筒松砂顶面加若干钢球，使松砂承受σ的压力，松砂顶面下降，表明砂土已发生压缩，即砂土的孔隙比减小。

乙量筒松砂顶面小心缓慢地注水，在砂面以上高度h正好使砂层表面也增加σ的压力，结果发现砂层顶面不下降，表明砂土未发生压缩，即砂土的孔隙比e不变。

土体中存在两种不同性质应力：（1）由钢球施加的应力，通过砂土的骨架传递的部分称为有效应力（σ′），这种有效应力能使土层发生压缩变形。

（2）由水施加的应力通过孔隙中的水来传递，称为孔隙水压力（u），这种孔隙水压力不能使土层发生压缩变形。

《土力学与地基基础》习题解答学习项目1 土中应力计算任务1.1 土中自重应力的计算学习评价（1）土中自重应力计算的假定是什么？【答】计算土中自重应力时，假定土体为半无限体，即土体的表面尺寸和深度都是无限大，土体自重应力作用下的地基为均质的线性变形的半无限体，即任何一个竖直平面均可视为半无限体对称面。

这样，在任意竖直平面上，土的自重都不会产生剪应力，只有正应力存在。

因此，在均匀土体中，土中某点的自重应力将只与该点的深度有关。

（2）地基中自重应力的分布有什么特点？【答】自重应力在等重度的土中随深度呈直线分布，自重应力分布线的斜率是土的重度；自重应力在不同重度的成层土中呈折线分布，折点在土层分界线和地下水位线处；自重应力随深度的增加而增大。

（3）图1-7所示为某地基剖面图各土层的重度及地下水位，计算土中的自重应力并绘制自重应力分布图。

γ = 18.5 kN/m 黏土γ = 18 kN/m γ = 20 kN/m sat 细砂γ = 19 kN/m sat 黏土(按透水考虑)γ = 195 kN/m sat 砂砾2m 1m 1m 3m 2m 地下水位33333图1-7 某地基剖面图各土层的重度及地下水位【解】 第二层为细砂，地下水位以上的细砂不受浮力作用，而地下水位以下的受到浮力作用，其有效重度为333w sat 1m /kN 19.10kN/m 81.9kN/m 20=-=-='γγγ 第三层黏土按透水考虑，故认为黏土层受到水的浮力作用，其有效重度为333w sat 2m /kN 19.9kN/m 81.9kN/m 19=-=-='γγγ 第四层为砂砾，受到浮力作用，其有效重度为333w sat 3m /kN 69.9kN/m 81.9kN/m 5.19=-=-='γγγ 土中各点的自重应力计算如下：a 点：00c ===z z z γσ，b 点：，m 2=z kPa 37m 2kN/m 5.183c =⨯==z z γσc 点：，m 3=z kPa 55m 1kN/m 18kPa 3731c =⨯+==∑=n i i i z h γσd 点：，m 4=z kPa19.65m 1kN/m 19.10kPa 5531c =⨯+==∑=n i i i z h γσe 点：，m 7=z kPa76.92m 3kN/m 19.9kPa 19.6531c =⨯+==∑=n i i i z h γσf 点：，m 9=z kPa14.112m 2kN/m 69.9kPa 76.9231c =⨯+==∑=n i i i z h γσ该土层的自重应力分布如下图所示。

第二章土的物理性质和工程分类2.1解：运用已知条件，按照土的三相关系，求出三相值，再按照各个参数的定义求得参数已知：M=95.15g Ms=75.05g Mw=95.15-75.05=20.1g V=50cm, Gs=Ms/Vs=2.67有：p =M/V=1.9 g/cm3；p d=Ms/V=1.5 g/cm; 3 =Mw/Ms=0.268=26.8%因为Mw=95.15-75.05=20.1g p w=1 g/cm;所以Vw=20.1ci3；由Gs=Ms/Vs=2.67 推出：Vs= Ms/2.67=75.05/2.67=28.1cm3；Vv=V-Vs=50-28.1=21.9 cm；Va=Vv-Vw=21.9-20.1=1.8 crh;天然密度p =M/V=1.9 g/cm ;干密度p d=Ms/V=1.5 g/cm;饱和密度p sat=(Mw+Ms+Va p w)/V=(20.1+75.05+1.8 X 1)/50=1.94 g/cm 3;天然含水率3 =Mw/Ms=0.268=26.8%孔隙比e=Vv/Vs= 21.9/28.1=0.78孔隙度n=Vv/V=21.9/500=0.438=43.8%饱和度Sr= Vw/Vv= 20.1/21.9=0.918 2.2解：运用已知条件，按照土的三相关系，求出三相值，再按照各个参数的定义求得参数已知：天然密度P =M/V=1.84g/cm；土粒比重Gs=Ms/Vs=2.75水位以下饱和度Sr= Vw/Vv=1 假设V=1 cm；则：M=1.84g Ms=2.75Vs；Ms+Mw=1.84 p w=1 g/cm3；数值上Mw=Vw有2.75Vs+Vw=1.84Vs+Vw=1解上述方程组得：Vs =0.48；Vw=0.52= Vv;故：Mw=0.52g Ms=2.75Vs=1.32g天然密度P =M/V=1.84 g/cmi;干密度P d=Ms/V=1.32 g/cm；饱和密度p sat=(Mw+Ms+Va p w)/V=(0.52+1.32+0 X 1)/50=1.84 g/cm 3; 天然含水率3=Mw/Ms=0.52/1.32=0.394=39.4%孔隙比e=Vv/Vs= 0.52/0.48=1.08孔隙度n=Vv/V=0.52/1=0.52=52%饱和度Sr= Vw/Vv=12.3解：运用已知条件，按照土的三相关系，求出三相值，再按照各个参数的定义求得参数已知：干密度p d=Ms/V=1.54 g/cm；土粒比重Gs=Ms/Vs=2.71 天然含水率3 =Mw/Ms=0.193 假设V=1 cm；贝U：p d=Ms/V=1.54 g/cm3；有：Ms=1.54g；土粒比重Gs=Ms/Vs=2.71 3有：Vs=0.568 cm；天然含水率3 =Mw/Ms=0.193 有：Mw =0.287g，p w=1 g/cm3，Vw=0.287cm3；M= Ms+ Mw=1.54+0.287=1.827gVv=V-Vs=1-0.568=0.432 cm3；天然密度P =M/V=1.827/1=1.827 g/cm3;干密度P d=Ms/V=1.54 g/cm；饱和密度p sat=(Mw+Ms+Va p w)/V=(0.287+1.54+0.145 X 1)/1=1.972 g/cm 3;天然含水率3 =19.3%孔隙比e=Vv/Vs= 0.432/0.568=0.76孔隙度n=Vv/V=0.432/1=0.432=43.2%饱和度Sr= Vw/Vv= 0.287/0.432=0.66又已知W=28.3% Wp=16.7%3 =19.3%所以：Ip= W L- Wp=28.3-16.7=11.6 ；大于10，小于17，所以为粉质粘土。

第三节 地基沉降实用计算方法一、弹性理论法计算沉降（一） 基本假设弹性理论法计算地基沉降是基于布辛奈斯克课题的位移解，因此该法假定地基是均质的、各向同性的、线弹性的半无限体，此外还假定基础整个底面和地基一直保持接触。

布辛奈斯克是研究荷载作用于地表的情形，因此可以近似用来研究荷载作用面埋置深度较浅的情况。

当荷载作用位置埋置深度较大时，则应采用明德林课题的位移解进行弹性理论法沉降计算。

（二） 计算公式建筑物的沉降量，是指地基土压缩变形达固结稳定的最大沉降量，或称地基沉降量。

地基最终沉降量：是指地基土在建筑物荷载作用下，变形完全稳定时基底处的最大竖向位移。

基础沉降按其原因和次序分为：瞬时沉降d S ；主固结沉降c S 和次固结沉降s S 三部分组成。

瞬时沉降：是指加荷后立即发生的沉降，对饱和土地基，土中水尚未排出的条件下，沉降主要由土体测向变形引起；这时土体不发生体积变化。

（初始沉降，不排水沉降）固结沉降：是指超静孔隙水压力逐渐消散，使土体积压缩而引起的渗透固结沉降，也称主固结沉降，它随时间而逐渐增长。

（主固结沉降）次固结沉降：是指超静孔隙水压力基本消散后，主要由土粒表面结合水膜发生蠕变等引起的，它将随时间极其缓慢地沉降。

（徐变沉降）因此：建筑物基础的总沉降量应为上述三部分之和，即计算地基最终沉降量的目的：（1）在于确定建筑物最大沉降量；（2）沉降差；（3）倾斜以及局部倾斜；（4）判断是否超过容许值，以便为建筑物设计值采取相应的措施提供依据，保证建筑物的安全。

1、 点荷载作用下地表沉降2、 绝对柔性基础沉降3、 绝对刚性基础沉降（1） 中心荷载作用下，地基各点的沉降相等。

圆形基础：0)1(2dp s c E c ων-=矩形基础：0)1(2bp s r E c ων-=（2） 偏心荷载作用下，基础要产生沉降和倾斜。

二、分层总和法计算最终沉降分层总和法都是以无側向变形条件下的压缩量公式为基础，它们的基本假设是：1．土的压缩完全是由于孔隙体积减少导致骨架变形的结果，而土粒本身的压缩可不计；2．土体仅产生竖向压缩，而无测向变形；3．在土层高度范围内，压力是均匀分布的。
