常用膨胀螺栓规格表

膨胀螺栓（胀锚螺栓）1.普通膨胀螺栓(1)性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。

其受力性能见表48～49。

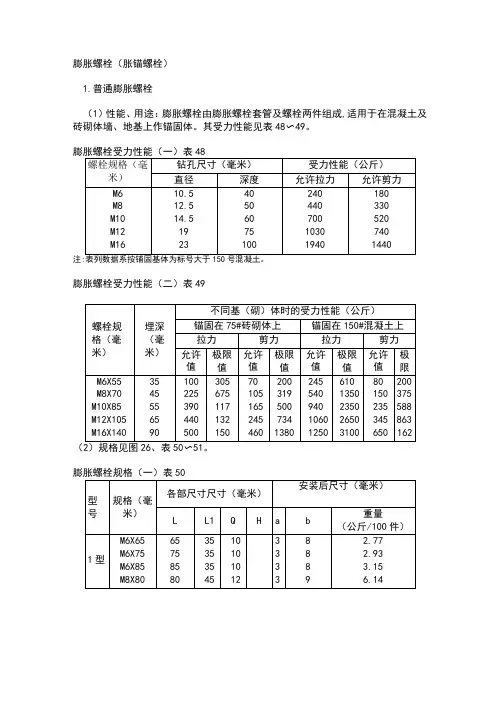

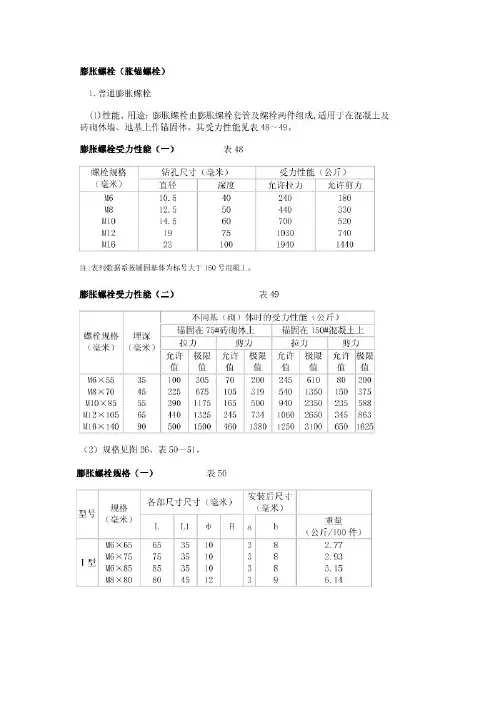

膨胀螺栓受力性能（一）表48螺栓规格（毫米）钻孔尺寸（毫米）受力性能（公斤）直径深度允许拉力允许剪力M6M8M10M12M16 10.512.514.5192340506075100240440700103019401803305207401440注:表列数据系按铺固基体为标号大于150号混凝土。

膨胀螺栓受力性能（二）表49螺栓规格（毫米）埋深（毫米）不同基（砌）体时的受力性能（公斤）锚固在75#砖砌体上锚固在150#混凝土上拉力剪力拉力剪力允许值极限值允许值极限值允许值极限值允许值极限值M6×55M8×70M10×85M12×105M16×1403545556590100225390440675117513251500701051652454602003195007341380245540940106012506101350235026503100801502353456502003755888631625（2）规格见图26、表50～51。

膨胀螺栓规格（一）表50 型号规格（毫米）各部尺寸尺寸（毫米）安装后尺寸（毫米） LL1φHab重量（公斤/100件）Ⅰ型M6×65M6×75M6×85M8×80M8×90M8×100M10×95M10×110M10×125M12×110M12×130M16×150M16×175 65 758580901009511012511013015015017535353545454555555565656590901010101212121414141818182222 3 333333334444488899912121214.514.514.519192.772.933.156.146.426.721010.911.616.918.319.637.240.4Ⅱ型M10×150 M10×175M10×200M12×150M12×200M12×250M16×200M16×250M16×300150 17520015020025020025030055555565656590909014141418181822222288810101013131333344444412121214.514.51919191314.215.42023.727.44460.567膨胀螺栓规格（二）表51 规格（毫米）埋深（毫米）钻孔直径（毫米）规格（毫米）埋深（毫米）钻孔直径（毫米）M5×45M6×55M8×70M10×85M12×105M14×12525354555657581012141618M16×140M18×155M20×170M22×185M24×200M27×2159015512013515026 28 32 35 38。

膨胀螺栓规格表：规格有如下种类：6*60 6*65 6*80 6*1008*60 8*70 8*80 8*100 8*120 8*15010*80 10*90 10*100 10*120 10*150 10*180 10*20012*80 12*90 12*100 12*110 12*120 12*150 12*18012*20014*100 14*120 14*150 14*180 14*20016*120 16*150 16*180 16*200 16*25018*150 18*180 18*20020*150 20*180 20*200 20*25022*150 22*180 22*200 22*25024*150 24*200 24*250 24*300根据品牌不同略有差异！膨胀螺栓，是将管路支/吊/托架或设备固定在墙上、楼板上、柱上所用的一种特殊螺纹连接件。

碳钢螺栓的等级分为3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级。

小数点前后的数字分别表示螺栓材料的公称抗拉强度和屈强比，例如：标记8.8级螺栓表示材料的抗拉强度达到800MPa,屈强比为0.8即其屈服强度达到800x0.8=640MPa。

性能等级4.6级的膨胀螺栓，其含义是：1、膨胀螺栓材质公称抗拉强度达400MPa级；2、膨胀螺栓材质的屈强比值为0.6；3、膨胀螺栓材质的公称屈服强度达400×0.6=240MPa级膨胀螺栓性能等级的含义是国际通用的标准，相同性能等级的膨胀螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。

注意事项1、打孔深度：具体施工中深度最好还是比膨胀管的长度深5毫米左右。

只要大于或等于了膨胀管的长度，那留在地下的内膨胀螺栓的长度等于或小于膨胀管的长度。

2、内膨胀螺栓对地面的要求当然是越硬越好，这也要看你需要固定的物件受力情况。

安装在混泥土中(C13-15)的受力强度是在砖体中的五倍。

膨胀螺栓（胀锚螺栓）1.普通膨胀螺栓（1）性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。

其受力性能见表48〜49。

膨胀螺栓受力性能（一）表48注膨胀螺栓受力性能（二）表49（2）规格见图26、表50〜51。

膨胀螺栓规格（一）表50膨胀螺栓规格（二）膨胀螺栓设计参考：一、膨胀螺丝之固定原理膨胀螺丝之固定乃是利用挈形斜度来促使膨胀产生摩擦握裹力，达到锚定效果。

二、膨胀螺丝之埋入深度一般膨胀螺丝之埋入深度以其固定用螺栓径之4倍为计算基准，当然埋入越深其所能承受之拉力、剪力也越大，但因厂家设计时需要考虑因素含材质及锚定等问题。

三、膨胀螺丝使用之参考依据（一）混凝土之强度（二）固定螺丝之强度（依材质计算之）（三）膨胀螺丝之强度（厂家设计）四、膨胀螺丝的强度膨胀螺丝的强度测试，以往均以油压器加压，在拉出膨胀螺丝的最大力量为其抗拉强度，这种测试方法的缺点就是未能测知螺丝离开水泥的变位情况，也就是说，我们无法知道膨胀本身材料的弹性应力是在几牛顿之内，因此新型的测试仪器，是把拉力与变位以坐标图画出，Y轴为拉力，X轴为变位（如图）当拉力上升时，变位随之增大，直到水泥破裂或膨胀螺丝，拔出或拉断。

此一曲线的最高点，即为极限抗拉力，另外当拉力上升到某一点，如去除拉力后，变位仍能回到原处者，这一点正是膨胀螺丝本身材料的降伏点，也正是我们设计上所要的比例荷重。

常用膨胀螺丝的变位曲线，约可分为5钟。

1、化学锚栓，SB高拉力膨胀螺丝2、NC型锤钉式.H型.DR型3、SH型套管式SHF型4、尼龙套5、木塞M t■剧―*五、安全率之采用一般安全采用方向有二：（一）极限强度法：此法乃是将膨胀打入混凝土内拉出，以其破坏点为基准，再以4-5倍之安全率为可用强度。

此法于国外之采用已有数十年之历史。

（二）比例强度法：此法测试方法用（一），但重点为求出变形点（即为比例荷重），以此为采用基准，再考虑以安全率2倍为可用强度，因其可为路德线（Luder'sLine）观知“应力一应变”情形，故较为精确及便捷，但因其欲求出变点（比例荷重），较极限强度法复难，且须使用而较精准之仪器，故一般为研究上采用，此法亦符合ASTME488-88规定。

常见膨胀螺栓尺寸索引
引言
膨胀螺栓是一种用于固定物体的螺纹连接件，具有耐用性和可调整性的特点。本文将介绍常见的膨胀螺栓尺寸并提供尺寸索引。
膨胀螺栓尺寸索引
下表列出了常见膨胀螺栓的尺寸和规格。注意，这些尺寸仅供参考，具体使用时应根据实际情况进行选择。
尺寸
直径（单位：毫米）
长度（单位：毫米）
螺纹长度（单位：毫米）
M6
6
40
20
M8
8
50
25
M10
10
60
30
M12
12
70
35
M16
16
80
40
M20
20
90
45
M24
24
100
50
M30
30
120
60
Байду номын сангаасM36
36
140
70
M42
42
160
80
M48
48
180
90
M56
56
200
100
M64
64
220
110
M72
72
240
120
结论
本文提供了常见膨胀螺栓的尺寸索引，供参考使用。具体选择膨胀螺栓时应根据固定物体的要求进行判断，并选择合适的尺寸和规格。
