太阳能路灯介绍手册

太阳能LED路灯介绍手册

2012年2月

太阳能路灯维修手册

1 目 录

一、太阳能路灯发展状况及优势 ..................................................1

二、太阳能路灯的组成及工作原理................................................2

三、系统主要部件介绍……………………………………………3

四、日常维护注意事项、常见故障及解决方法…………………6

五、太阳能路灯防盗………………………………………………10

六、联系方式………………………………………………………11

太阳能路灯维修手册

1 一、太阳能路灯发展状况及优势

随着地球资源的日益贫乏，基础能源的投资成本日益攀高，各种安全和污染隐患可谓是无处不在。太阳能作为一种“取之不尽，用之不竭”的安全、环保新能源越来越受到重视。这样，太阳能照明产品随着太阳能光伏系统的普及之后应然而生。

一 .市电照明灯具安装复杂：在市电照明灯具工程中有复杂的作业程序，首先要铺设电缆，这里就要进行电缆沟的开挖、铺设暗管、管内穿线、回填等大量基础工程。然后进行长时间的安装调试，如任何一条线路有问题，则要大面积返工。而且地势和线路要求复杂、人工和辅助材料成本高昂。

1.太阳能照明灯安装简便：太阳能灯具安装时，不用铺设复杂的线路，只要做一个水泥基座，然后用不锈钢螺丝固定就可。

2.市电照明灯具电费高昂：市电照明灯具工作中有固定高昂的电费，要长期不间断对线路和其它配置进行维护或更换，维护成本逐年递增。太阳能照明灯具免电费：太阳能照明灯具是一次性投入，无任何维护成本，三年可收回投资成本，长期受益。

3.市电照明灯具有安全隐患：市电照明灯具由于在施工质量、景观工程的改造、材料老化、供电不正常、水电气管道的冲突等方面带来诸多安全隐患。

太阳能照明没有安全隐患：太阳能灯具是超低压产品，运行安全可靠。

太阳能照明的其它优势：

1 节能，它利用自然光源，无需消耗电能，而且取之不尽用之不完；

2 环保，符合绿色环保要求，无污染、无辐射，保护生态； 太阳能路灯维修手册

2 3 安全，由于产品不使用交流电，而且采用蓄电池吸收太阳能，通过低压直流电转化为光能，是最安全的电源；

4 科技含量高，产品的核心装置是智能控制器，设置的自控、时控开关装置可根据一天24小时内的天空亮度和人们在各种环境中需要的亮度自动调节；

5 产品使用寿命长，安装成本低，维修方便。

二、太阳能路灯的组成及工作原理

1.系统基本组成简介

太阳能路灯由以下几个部分组成：太阳能电池板、太阳能控制器、蓄电池组、光源、灯杆及灯具外壳，有的还要配置逆变器。

太阳能路灯是一个自动控制的工作系统，只要设定该系统的工作模式就会自动运行工作。太阳能路灯是理想的道路照明灯具，随着人们生活的提高和社会的不断发展，它将被广泛利用，使太阳赐给大地的光明在夜晚为人类照明。

2. 工作原理 太阳能路灯维修手册

3 太阳能路灯系统的工作原理是：白天的时候，在有光照的条件下，利用光生伏特效应原理制成的太阳能电池板吸收太阳能辐射并转化为电能，使得太阳能电池组件产生一定的电压，经过太阳能路灯专用控制器对蓄电池充电，并将电能储存在蓄电池中。到了晚上光照度逐渐降低至一定值后，太阳能电池板的开路电压降低，当控制器检测到这一电压值后工作，通过逆变器的作用把直流电转换为交流电，使得蓄电池对发光体放电。当蓄电池的电能消耗到一定值后，控制器再次工作，使得蓄电池的放电结束。

三、系统主要部件介绍

3.1 灯杆和相关配件

（1）灯杆采用Q235钢材，内外表面按照GB/T13912-92标准进行热镀锌处理，镀锌符合GB7003-86国家标准，喷户外专用漆，杆面误差<7度；焊接质量符合GB/T12469要求，无裂纹、夹渣、焊瘤、烧穿、弧坑、无邹折和中断缺陷。

（2）太阳能转轴可自由调节角度，以获取最大太阳能能量。

（3）灯杆及太阳能光伏电池组件固定架能承受10级风力。

3.2 控制器

选用的控制器是12V太阳能LED路灯智能控制器。主要特点：

(1) 使用微处理器和专用控制算法，实现了智能控制；

（2）蓄电池过充、过放保护，夜间防反充电保护；

（3）蓄电池开路保护、负载过压保护、输出过载和短路保护、太阳能电池接反保护； 太阳能路灯维修手册

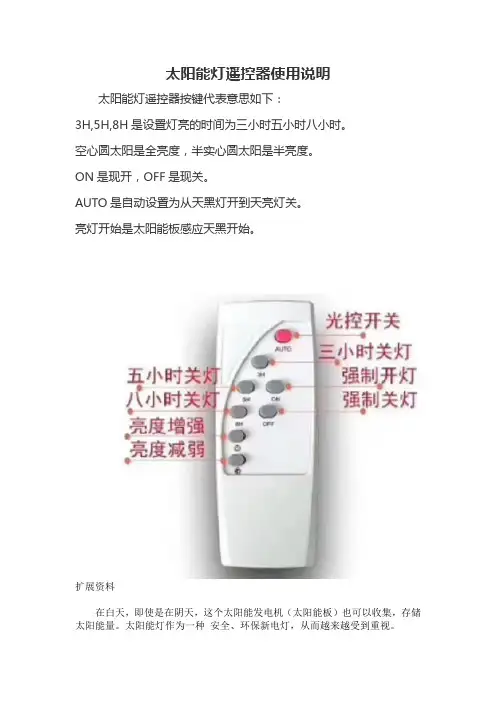

4 （4）通过光控或时控方式控制，具备半功率控制功能；

（5）具有高安全性和高可靠性，使负载工作时间得到可靠的保证。

3.3 所用胶体电池技术特点

胶体电池是改进了电解液的铅酸电池，极大的提高了电池的稳定性和寿命，本原胶为白色胶状物，采用高纯度纳米级材料制成，有效抑制铅酸电池的电解液分层，支晶短路等问题，胶体的吸附作用，降低了PbSO4的过饱和度，生成疏松多孔的PbSO4：

(1) 延缓了致密PbSO4结晶层的形成，以及其对负极板表面的覆盖，提高电池低温性能；

(2) 降低电流密度，获得结合牢固的二氧化铅，延缓极板的软化和脱落；提高电池深循环能力；

a .胶体收缩形成的微裂隙，使氧能够以气相形式从正极扩散到负极实现氧的再化合，提高氧复合效率，减小水损耗。

b.胶体电解质不降低电池容量，在电池原来的基础上可以使其寿命提高50%以上。

c.非常纯净的气相二氧化硅，不存在影响蓄电池性能的物质，表面活性高，凝胶力强。

稳定剂可以增加体系粘度，消除胶体电解质的水化分层，延缓凝胶时间。l

d.正负极电压抑制剂：减少正负极的析氢和析氧。

灌注工艺简单，可以用普通加酸机直接灌注，不需要对电池极板进行处理。l 太阳能路灯维修手册

5 3.4太阳电池组件

本项目选用的多晶体硅太阳能电池，特点如下：

（1）接线盒内置旁路二极管，有效防止暗斑效应对电池片的局部损坏

（2）电池组件背面采用TEDLAR封固，能抵抗潮气及海水侵蚀

（3）树脂封装晶体硅技术和一流的封装工艺

（4）采用进口溶面玻璃，具有极高的透光性

（5）工作温度：-45℃～+80℃

（6）相对湿度:0-100%

（7） 可抗最大风速>200公里/小时

3.5 LED灯具

所用LED光源技术特点

‹ 首创独特散热方式

利用更佳的散热流动性设计，增加更稳定有效的散热对流功能，充分保障大功率LED路灯散热要求从而延长使用寿命，使其独立造型增添绝佳灵活性。

‹ 双驱动设计少维修风险

利用双驱动设计克服一般LED路灯驱动器寿命较短的通病，从而提高整体灯具的使用期限，并以特殊线路控制，当部分LED损坏时不致造成整体路灯无法点亮，故可以降低维修成本。

‹ 超轻量一体化结构设计 太阳能路灯维修手册

6 有效降低灯杆之承受重力，减少风阻并提高强度，使其更加安全可靠。

‹ 产品具有超长使用寿命

使用寿命高达30000小时以上，是传统灯具的5-8倍。

‹ 依客户需求客制化配光

充分发挥LED特点，保证路面亮度及均匀度，使LED光效利用率比同业类似产品更为提高，并利用专业的配光技术，使道路无不良眩光亦不致造成光伤害。

‹ 其他

灯具安全要求符合GB7000系列标准。

四、日常维护注意事项、常见故障及解决方法

维护内容：

1) 太阳能电池板：

装配好的路灯，每半年或3个月进行一次清洗。清洗过程中要对迎光面用抹布擦拭干净，可用清水辅助。严禁在背光面自下而上用水对太阳能板进行清洁。太阳能板周围不能有高大的树木，或有挡住太阳能板对太阳光吸收的建筑物。

2) 灯具：

灯具玻璃盖需用抹布擦拭干净，可用清水辅助。严禁使用高压水枪对灯具进行清洁。

3) 阀控式密闭免维护铅酸蓄电池：

此为免维护电池。使用期间一般不须对蓄电池进行补液等维护。每12月进行一次标称电压检测，如果偏差过大需进行补充电。或者更换免维护铅酸蓄太阳能路灯维修手册

7 电池。铅酸蓄电池接线端子需打黄油进行防氧化处理。

4) 灯杆：

外观面如发现有脱漆现象，请及时进行防锈处理。如有严重变形现象，严禁继续使用。

5) 太阳能板支架与灯杆连接：

太阳能板支架与灯杆如发现有脱漆现象，请及时进行防锈处理。太阳能板支架迎光角度如有变化，请及时调整。表面如有脱漆，请及时防锈处理。调整太阳能板时注意需向南方向。

6) 螺丝紧固件：

检查所有螺丝紧固件和连接螺丝，每12个月加黄油进行防锈处理。或更换螺丝，相互连接如有异常，请及时处理。

7) 电缆线：

电缆线外皮如有开裂、破损，请及时更换。线头如有生锈、松动，请及时处理。更换电源线时电源线上面注意永久性标识不要丢掉或撕坏。

接线顺序为：先接负载，再接蓄电池、最后接太阳能电池板。接上蓄电池后，控制器空闲指示灯亮，一分钟后，放电指示灯亮，负载开启。最后接上太阳能电池板，控制器会根据光照度，进入相应的工作状态。如果太阳能电池板有充电电流，控制器充电指示灯亮，进入充电工作状态。控制器接线勿改动，根据太阳能路灯维修手册

8 工作状态指示灯查看对应工作状态。

（二）太阳能板在日常使用中需要注意以下事项：

（1）切勿让硬物或者尖锐物撞击太阳能板，否则太阳能板将会损坏。

（2）在使用过程中需要定期对太阳能板进行清洁（时间可以是半年一次）。保持表面的清洁，否则将影响转换效率。

（3）在使用中切勿让一些东西（如树枝，广告牌等）挡住表面，否则将影响转换效率。

（4）太阳能安装时的需要朝正南方向倾斜30度角。

（三）蓄电池在日常使用中需要的注意事项：

（1）地埋箱需要密封，才能做到防水；如遇到损坏或者破的地埋箱需及时更换。

（2）蓄电池的正负极严禁短接；否则将损坏蓄电池。

（3）蓄电池一般的使用寿命在二至三年；在过了这个时间段后的蓄电池需要及时更换。

（四）LED 灯具在日常使用中需要的注意事项：

（1）禁止向灯具投掷石块等物体。

（2）严格按照设定更改灯具亮灯控制方式。

（3）灯具仰角或水平度有偏移时及时调整。

（五）LED太能路灯常见故障及排查如下：

1、LED光源损坏

由于自然或者是人为的原因造成LED光源损坏，导致太阳能路灯系统不能工作、时亮时不亮、闪烁等情况。

解决方案：检修LED光源或更换LED光源。
