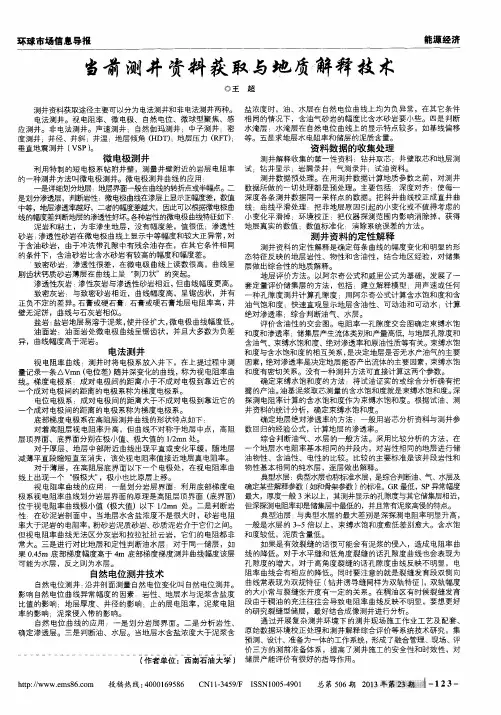

环球市场信息导报 能源经济
当前测井资料获取，与坞质‘解释技术
◎王超
测井资料获取途径主要可以分为电法测井和非电法测井两种。
电法测井。视电阻率、微电极、自然电位、微球型聚焦、感
应测井。非电法测井。声速测井；自然伽玛测井；中子测井；密
度测井；井径、井斜；井温；地层倾角（ＨＤＴ）；地层压力（ＲＦＴ）；
垂直地震测井（ＶＳＰ）。
微电极测井
利用特制的短电极系帖附井壁，测量井壁附近的岩层电阻率
的一种测井方法叫微电极测井。微电极测井曲线的应用：
一是详细划分地层：地层界面一般在曲线的转折点或半幅点。二
是划分渗透层，判断岩ｌ生ｌ微电极曲线在渗层上显示正幅度差，数值
中等，地层渗透率越好，二者的幅度差越大，因此可以根据微电极曲 线的幅度差判断地层的渗透Ｉ 好坏。各种岩Ｉ生的微电极曲线特征如下：
泥岩和粘土，为非渗生地层，没有幅度差，值很低；渗透性
砂岩：渗透性砂岩在微电极曲线上显示中等幅度和较大正异常，对
于含油砂岩，由于冲洗带孑Ｌ隙中有残余油存在，在其它条件相同 的条件下，含油砂岩比含水砂岩有较高的幅度和幅度差。
’致密砂岩：渗透性很差，在微电破曲线上读数很高，曲线呈
剧齿状钙质砂岩薄层在曲线上呈“刺刀状”的突起。
渗透性灰岩：渗性灰岩与渗透性砂岩相近，但曲线幅度更高。 致密灰岩：与致密砂岩相近，曲线幅度高，呈锯齿状，并有
正负不定的差异。石膏或硬石膏：石膏或硬石膏地层电阻率高，井
壁无泥饼，曲线与石灰岩相似。
盐岩：盐岩地层易溶于泥浆，使井径扩大，微电极曲线幅度低。
油面岩：油面岩处微电极曲线呈锯齿状，并且大多数为负差
异，曲线幅度高于泥岩。
电法测井
视电阻率曲线：测井时将电极系放入井下，在上提过程中测
量记录一条ＡＶｍｎ（电位差）随井深变化的曲线，称为视电阻率曲
线。梯度电极系：成对电极间的距离小于不成对电极到靠近它的
一个成对电极间的距离的电极系称为梯度电极系。
电位电极系：成对电极间的距离大于不成对电极到靠近它的
地震勘探原理和方法
地震勘探是一种通过地震波的传播和反射来探测地下结构的方法。通过地震勘探，可以获取地下地质信息，如油气资源、地下水等。其原理是通过地震波在地下的传播和反射，来获取地下结构的信息，从而进行地质勘探。
地震勘探的原理主要包括地震波的产生和传播，以及地震波在不同媒介中的传播速度和反射、折射等现象。
地震波可以通过不同的方法产生，例如在地面上布设震源装置，如地震仪或爆炸物等，通过地面振动产生地震波。地震波的传播是通过地下介质的传导来实现的。地震波的传播速度取决于介质的密度、弹性模量等特性。
当地震波遇到介质边界时，会发生反射、折射和透射等现象。反射是地震波遇到界面时一部分能量反射回来的现象；折射是地震波遇到介质边界发生方向改变的现象；透射是地震波穿过介质边界后继续传播的现象。
地震勘探的方法主要包括地震勘探测井、地震勘探剖面和地震勘探阵列等。
地震勘探测井是通过在地下钻探井口并向井内注入震源来产生地震波，然后通过井中的测震仪记录地震波。这种方法可以获取井内和井周围的地下结构信息，用于勘探油气资源等。
地震勘探剖面是通过在地表上布设震源和接收器，在不同位置上记录地震波的传播情况。这些记录的数据可以通过地震处理和解释来获取地下结构的信息。这种方法可以获取地质信息和油气资源等。 地震勘探阵列是将多个地面震源和接收器布设在一定区域内，同时记录地震波的传播信息。通过对地震波的分析和解释，可以获取地下结构的信息。这种方法可以用于地震监测和地震研究等。
地震勘探还可以通过数据处理和解释来获取更详细的地下结构信息。数据处理包括地震波形记录的处理、去除噪声等。数据解释包括地震波传播路径的解释、地震反射地震震相的解释等。
总之，地震勘探是通过地震波的传播和反射来获取地下结构信息的一种方法。通过不同的方法和技术，可以获取地质信息和油气资源等。地震勘探具有广泛的应用领域和重要的地质意义。
地震勘探原理和方法
地震勘探是一种地球物理勘探方法，通过研究地震波在地壳中的传播规律来推断地下岩层的性质和形态。本文将介绍地震勘探的基本原理和方法，包括地震波传播原理、地震波探测方法、数据采集技术、数据处理技术、地质解释技术、地球物理测井技术和地震勘探仪器设备等方面。
1.地震波传播原理
地震波是指地震发生时产生的波动，包括纵波和横波。纵波是压缩波，在地壳中以波的形式传播，横波是剪切波，在地壳中以扭动的方式传播。当地震波在地壳中传播时，遇到不同密度的岩层会发生反射、折射和透射等现象，这些现象是地震勘探的基础。
2.地震波探测方法
地震波探测方法包括折射波法和反射波法。折射波法是通过测量地震波在地壳中传播的速度和时间来推断地下岩层的性质和形态。反射波法是通过测量地震波在地壳中反射回来的信号来推断地下岩层的性质和形态。在实际应用中，通常采用折射波法和反射波法相结合的方式来提高地震勘探的精度和分辨率。
3.数据采集技术
数据采集技术是地震勘探的关键之一，它包括野外数据采集和室内数据采集。野外数据采集是在野外布置观测系统，通过激发地震波并记录地震信号来进行数据采集。室内数据采集则是在室内通过计算机系统对野外采集的数据进行处理和分析。
4.数据处理技术
数据处理技术是地震勘探的关键之一，它包括预处理、增益控制、滤波、叠加、偏移、反演等步骤。预处理包括去除噪声、平滑处理等；增益控制包括调整信号的幅度和相位；滤波包括去除高频噪声和低频干扰；叠加是指将多个地震信号进行叠加，以提高信号的信噪比；偏移是指将反射回来的信号进行移动，以纠正地震信号的偏移；反演是指将地震信号转换为地下岩层的物理性质，如速度、密度等。
5.地质解释技术
地质解释技术是地震勘探的关键之一，它包括构造解释、地层解释和储层解释等方面。构造解释是指根据地震信号推断地下岩层的构造特征和形态；地层解释是指根据地震信号推断地下岩层的年代、沉积环境和地层组合；储层解释是指根据地震信号推断地下油气储层的性质和特征。
测井知识点总结
一、测井的概念
测井是指利用测井仪器和设备，通过测量井底岩层岩石和流体的性质，为油气勘探和开发提供地层信息的一种技术。测井是一种地球物理和地质学的交叉学科，是油气勘探开发中的重要技术手段。
二、测井的作用
1.评价储层性质：通过测井可以了解地层的岩石类型、孔隙度、渗透率等参数，帮助确定储层的物性特征，为油气储集层的评价提供数据支持。
2.确定油藏参数：通过测井可以确定油藏的含油饱和度、油层厚度、垂向展布和孔隙结构，为油田的储量估算和开发方案提供依据。
3.指导井位设计：测井可以确定地层的性质和构造，为井位的设计和钻井方案的制定提供依据。
4.优化井筒完井设计：通过测井可以了解井下岩性的变化和油层的特征，指导井筒完井设计，选择合适的生产层位和工程措施，提高油井的生产效率。
5.监测油气层动态：测井可以监测井底岩层的性质和变化，及时了解油气层的动态变化情况，指导油气开发策略。
6.保证油井安全：通过对井下岩层进行测量，可以了解地质构造、地应力状态、孔隙稳定性等情况，确保钻井安全。
三、常见的测井工具和方法
1.自然伽马测井：自然伽马测井是利用地下岩石放射性元素自然辐射的特性，通过测量自然伽马射线的能量和强度，了解岩石的密度和成分，判断岩石类型和含油气性质。
2.电测井：电测井是利用钻井井筒和地层的电性差异，通过测量井底岩层对电流的导电、电阻、介电等特性参数，推断地层的电性特征、含水饱和度和孔隙度等信息。
3.声波测井：声波测井是利用声波在地层中的传播特性，通过测量声波波速和波幅的变化，推断地层的孔隙度、渗透率、孔隙结构和成岩环境等信息。
4.核磁共振测井：核磁共振测井是利用核磁共振技术，通过测量原子核在地层中的共振信号，获得储层的渗透率、孔隙度、岩石类型等参数。
5.测井解释方法：根据测井资料的性质、特点和目标，采用各种物理、地质和数学方法，对测井资料进行综合解释和处理，得出地层的物性参数和岩性解释结果。 6.测井井筒完整性检测方法：针对井筒完整性的要求，包括封隔壁、封堵操作、水泥防漏、井下环序装置，钻进模式，测井系统等方面，研究井筒完整性检查方法、工具及其应用。
