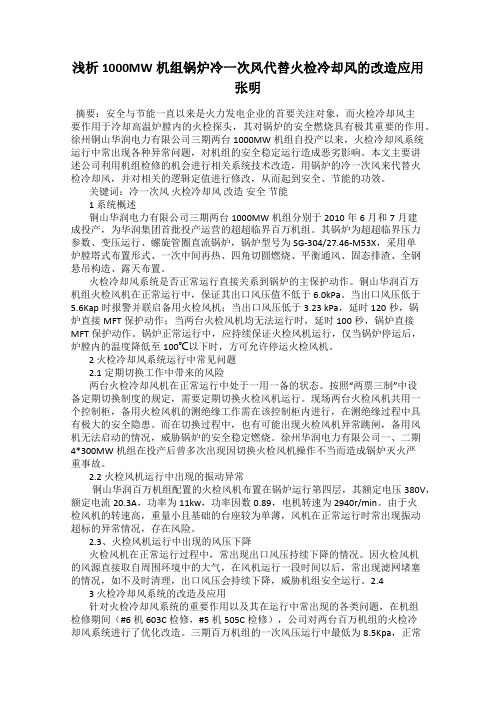

浅析1000MW机组锅炉冷一次风代替火检冷却风的改造应用张明摘要：安全与节能一直以来是火力发电企业的首要关注对象，而火检冷却风主要作用于冷却高温炉膛内的火检探头，其对锅炉的安全燃烧具有极其重要的作用。
徐州铜山华润电力有限公司三期两台1000MW机组自投产以来，火检冷却风系统运行中常出现各种异常问题，对机组的安全稳定运行造成恶劣影响。
本文主要讲述公司利用机组检修的机会进行相关系统技术改造，用锅炉的冷一次风来代替火检冷却风，并对相关的逻辑定值进行修改，从而起到安全、节能的功效。
关键词：冷一次风火检冷却风改造安全节能1 系统概述铜山华润电力有限公司三期两台1000MW机组分别于2010年6月和7月建成投产，为华润集团首批投产运营的超超临界百万机组。
其锅炉为超超临界压力参数、变压运行、螺旋管圈直流锅炉，锅炉型号为SG-304/27.46-M53X，采用单炉膛塔式布置形式、一次中间再热、四角切圆燃烧、平衡通风、固态排渣、全钢悬吊构造、露天布置。
火检冷却风系统是否正常运行直接关系到锅炉的主保护动作。
铜山华润百万机组火检风机在正常运行中，保证其出口风压值不低于6.0kPa。
当出口风压低于5.6Kap时报警并联启备用火检风机；当出口风压低于3.23 kPa，延时120秒，锅炉直接MFT保护动作；当两台火检风机均无法运行时，延时100秒，锅炉直接MFT保护动作。
锅炉正常运行中，应持续保证火检风机运行，仅当锅炉停运后，炉膛内的温度降低至100℃以下时，方可允许停运火检风机。
2 火检冷却风系统运行中常见问题2.1定期切换工作中带来的风险两台火检冷却风机在正常运行中处于一用一备的状态。
按照“两票三制”中设备定期切换制度的规定，需要定期切换火检风机运行。
现场两台火检风机共用一个控制柜，备用火检风机的测绝缘工作需在该控制柜内进行，在测绝缘过程中具有极大的安全隐患。
而在切换过程中，也有可能出现火检风机异常跳闸，备用风机无法启动的情况，威胁锅炉的安全稳定燃烧。
风电场监控系统在当今能源转型的大背景下，风能作为一种清洁、可再生的能源，其开发和利用正日益受到重视。
而风电场监控系统，则如同风电场的“眼睛”和“大脑”，对于保障风电场的安全、高效运行起着至关重要的作用。
风电场通常位于偏远、空旷的地区，其设备分布广泛，运行环境复杂多变。
为了确保风电机组的正常运转，及时发现并解决可能出现的问题，监控系统需要实时采集大量的数据，并对这些数据进行准确的分析和处理。
风电场监控系统主要由传感器、数据采集单元、通信网络和监控中心等部分组成。
传感器就像是风电场的“触角”，它们被安装在风电机组的各个关键部位，如叶片、塔筒、机舱等，用于测量风速、风向、温度、湿度、振动等参数。
这些传感器将采集到的数据传输给数据采集单元。
数据采集单元是监控系统的“中转站”，它负责接收来自传感器的原始数据，并对这些数据进行初步的处理和整合。
处理后的数据通过通信网络被传送到监控中心。
通信网络是连接风电场各个部分的“信息高速公路”。
在风电场中，常用的通信方式包括有线通信和无线通信。
有线通信具有稳定性高、传输速度快的优点，但布线成本较高，且在一些复杂地形条件下实施难度较大。
无线通信则具有灵活性强、覆盖范围广的特点，但可能会受到信号干扰等因素的影响。
因此，在实际应用中，通常会根据风电场的具体情况，选择合适的通信方式或者采用多种通信方式相结合的方案。
监控中心是风电场监控系统的“核心大脑”。
在这里，工作人员可以通过监控软件实时查看风电机组的运行状态、各项参数以及故障报警信息。
监控软件通常具有友好的用户界面，能够以图表、曲线等直观的形式展示数据，方便工作人员进行分析和判断。
风电场监控系统的功能十分强大。
首先，它能够实现对风电机组的实时监测。
通过对风速、风向等参数的监测，系统可以预测风电机组的发电功率，为电网调度提供依据。
同时，对温度、湿度、振动等参数的监测，可以及时发现风电机组可能存在的故障隐患，提前采取措施进行维护，避免故障的发生或扩大。
火力发电站用电监测系统介绍随着工业化的发展和电力需求的不断增加，火力发电站作为主要的电力供应方式之一，扮演着至关重要的角色。
然而，对于火力发电站来说，能够有效地监测和管理电力消耗是一项不可或缺的任务。
为了满足这一需求，火力发电站普遍采用用电监测系统，以实时监控和控制电力的使用情况，并提供数据支持和决策依据。
一、用电监测系统的基本原理用电监测系统主要由传感器、数据采集设备和数据处理系统组成。
传感器负责实时采集电力设备各种参数的数据，并将其转化成电信号。
这些参数包括电压、电流、功率因数等，以及火力发电机组的工作状态、温度、震动等。
数据采集设备负责接收传感器传来的信号，并将其转化成数字信号，供数据处理系统使用。
数据处理系统则对采集到的数据进行处理和分析，形成各种报表和图表，以提供给运维人员参考和决策。
二、用电监测系统的主要功能1. 实时监测和记录电力设备的工作状态：通过用电监测系统，运维人员可以实时获得发电机组的运行状况，包括电压、电流、频率等参数的变化情况，以及发电机组的状态信息。
这有助于提前发现潜在问题，及时进行维护和修复，保障电力设备的正常运行。
2. 数据分析和报表生成：用电监测系统可以对采集到的数据进行分析和处理，生成各种报表和图表，直观地展示电力消耗的情况。
这些报表和图表可以帮助运维人员全面了解电力设备的运行状况和能耗情况，从而制定合理的运维计划和节能措施。
3. 警报和异常处理：用电监测系统可以设置警报规则，当电力消耗超过或低于设定的阈值时，系统会自动发送警报信息给相关人员，提醒其及时采取措施。
此外，系统还可以自动检测和识别异常情况，如电力设备故障、电力波动等，以便及时处理和修复。
4. 能耗分析和优化：通过用电监测系统的数据分析功能，运维人员可以对电力消耗进行深入分析，并找出潜在的节能和优化措施。
通过合理调整电力设备的使用方式和工作参数，可以降低能耗，提高整体效率。
三、用电监测系统的优势1. 减少人工巡检工作量：传统的电力设备巡检需要人工操作，费时费力。
基于静电感应和数据融合技术的锅炉煤粉流速浓度在线监测系统摘要：火力发电厂锅炉一次风煤粉速度和浓度的在线监测是长期以来未能获得良好解决的难题。
准确的测量和监测煤粉的流速和浓度，对于实现锅炉风粉的在线调平、提高锅炉运行的经济性、安全性具有重要的意义和价值。
本文首先对国内外煤粉在线监测技术最新进展和国内外应用现状进行了概述。
在深入分析各类技术优缺点的基础上，介绍了目前国际上最先进、最成熟的基于阵列式静电传感器和数据融合技术的煤粉流速浓度在线监测技术。
最后，结合这种新型煤粉监测技术在国内外火力发电厂的应用实例，给出了600MW机组在典型运行状态下的监测结果。
关键词：煤粉速度，煤粉浓度，气固两相流，火力发电，静电传感器1 引言目前，燃煤发电占我国总发电量的80%以上，煤电在今后很长一段时间内仍是我国最主要的能源来源。
为了在能源利用和环境保护等方面的和谐发展，我国相关部门出台了十分严格的尾气排放指标，要求燃煤电厂通过优化各个生产环节以提高发电效率，并将氮氧化合物(NOx)、碳氧化合物(COx)和飞灰等污染物的排放量降到最低。
煤粉在气力输送管道内的输送速度、浓度以及各粉管间的均衡分配对火力发电厂的安全生产和节能减排具有首要的关键作用。
首先，以适当的速度输送煤粉不但可以达到最佳输送效率，还可以避免速度过高导致不必要的能源消耗和管道磨损，或者速度过低时一部分煤粉颗粒沉积在管道的底部造成堵塞管道导致严重的管道爆炸事故[1]。
其次，通过测量各个粉管中煤粉的浓度信息可以实现煤粉的均衡分配，保证锅炉燃烧指标与设计值相符，避免火焰强度的不稳定、低效率燃烧以及其他安全问题[1]。
此外，可以通过综合考虑煤粉速度和浓度来调配各次风和煤粉的配比来保证煤粉燃烧的稳定度，并最终实现更高的燃烧效率和减少温室气体排放。
因此，开发一种可以在工业环境下对煤粉进行准确可靠长期在线监测的系统具有非常重要的环保和经济意义。
电厂气力输送管道中的一次风粉流属于稀相气固两相流的范畴，由于其动力学特征异常复杂，相应的精确测量技术被公认为十分具有挑战性的科研领域[2]。
磨煤机出口一次风速装置在600MW火电机组的应用及研究作者：王倩来源：《中国科技博览》2019年第06期[摘要]目前作为设计和指导锅炉燃烧调整的重要参数——锅炉一次风喷口风速，一直没有能实现实时、准确的测量，燃烧调整缺乏科学的手段，直接影响着锅炉的安全、经济、洁净运行。
本文首先分析了目前我厂锅炉燃烧监测系统中存在问题，以及锅炉实现一次风速准确测量的重要性，并通过本厂磨煤机一次风速相关的设计、改造工作，详细叙述一套完整的风速监测系统的实施过程。
并且对锅炉进行相关的冷、热态试验，确定和评价风速监测系统的实际使用效果。
[关键词]600WM；锅炉；磨煤机；一次风速；监测中图分类号：J51-4 文献标识码：A 文章编号：1009-914X（2019）06-0186-011 一次风速监测的实际意义在实际运行过程中，如果发生较大的风量分配不匀时，由于锅炉燃烧工况不当造成的的设备问题仍然会频繁发生。
因此，在燃烧设备一定的情况下，准确地测量影响锅炉燃烧工况的主要参数，进而有目的、有计划、精确地控制、调整燃烧，寻找和建立最佳的燃烧工况是非常必要的。
由于煤粉悬浮燃烧是建立在固体微粒在宏观气态流场下进行燃烧化学反应模式基础上的。
所以，在燃烧调整中，关键的调整项目是，首先保证锅炉磨煤机一次风速、风量的匹配均匀合理，在炉膛中建立起良好的空气动力工况。
这对于携带煤粉的一次风风速、风量有着较为严格的要求。
准确、可靠的测量出一次风速是建立起炉膛内部合理的空气动力场，降低炉膛的最高燃烧温度，有效控制NO2的生成量，是保证锅炉燃烧的安全、经济性，实现锅炉燃烧优化的基础。
大量运行实践表明：锅炉燃烧的安全性和经济性与一、二次风的调整有密切关系。
对于一次风来说，风速过低易造成堵管、碰口着火距离过近甚至在一次风管道内燃烧，风速过低易造成断流、熄火放炮、送风管道磨损严重，风速不均易造成燃烧中心的偏移、局部结焦、锅炉爆漏等、因此对于携带煤粉的一次风监测有着较为严格的要求，虽然电厂试验人员在新建锅炉投运前或每次锅炉大修后会认真的对锅炉进行试验已调平配风，但锅炉经过一段时间运行后，当初的调试设定工况就会改变，因此要满足锅炉维持良好的运行状态，应该提供实时监测随时调整的手段。

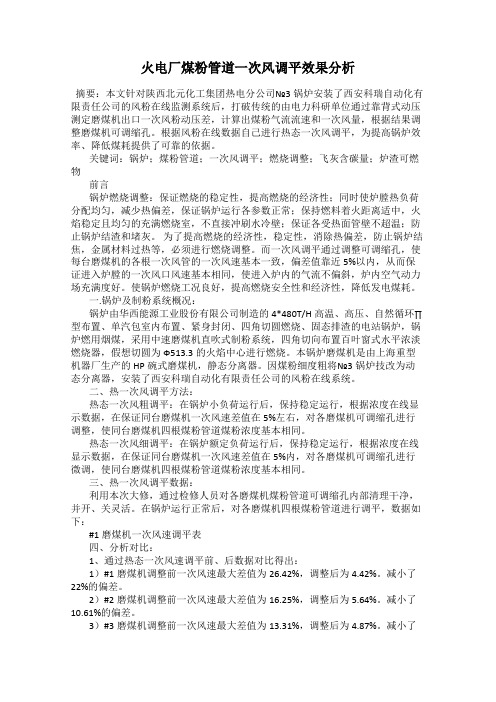

火电厂煤粉管道一次风调平效果分析摘要：本文针对陕西北元化工集团热电分公司№3锅炉安装了西安科瑞自动化有限责任公司的风粉在线监测系统后，打破传统的由电力科研单位通过靠背式动压测定磨煤机出口一次风粉动压差，计算出煤粉气流流速和一次风量，根据结果调整磨煤机可调缩孔。
