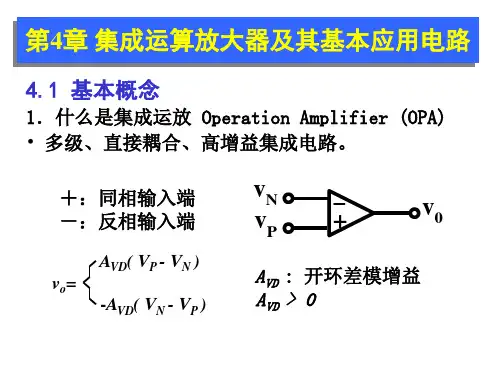

集成运算放大器及其基本应用电路

上式表明，差动放大电路的差模电压放大倍数和 单管放大电路的电压放大倍数相同。多用一个放大管 后，虽然电压放大倍数没有增加，但是换来了对零漂 的抑制。这正是差动放大电路的优点。
差动放大电路对共模输入信号的放大倍数叫做共 模电压放大倍数，用Auc表示，可以推出，当输入共 模信号时，Auc为
Au c u o u C1 u C 2 0 0 ui c ui1 ui1
由于集成运放的电压放大倍数Ao d和输入电阻Ri d 都非常大（理想情况下，两者约等于∞），于是可以 推得 u u
i i 0
注意：“虚短”和“虚断”是理想运放工作在线 性区时的两个重要特点。这两个特点常常作为今后分 析运放应用电路的出发点，因此必须牢固掌握。
（2）集成运放工作在非线性区的特性 如果运放的工作信号超出了线性放大范围，则输 出电压与输入电压不再满足式（11-1），即uo不再随 差模输入电压（u+ - u -）线性增长，uo将达到饱和。 此时集成运放的输出电压uo只有两种取值：或等于运 放的正向最大输出电压+UOM，或等于其负向最大输 出电压-UOM，具体为 当u + ＞u - 时，uo = +UOM 当u + ＜u - 时，uo = -UOM 另外，因为集成运放的输入电阻Ri d很大，故在 非线性区仍满足输入电流等于零，即式（11-3）对非 线性工作区仍然成立。
有时，为了简化起见，常常不把恒流源式差动放 大电路中恒流管T3的具体电路画出，而采用一个简化 的恒流源符号来表示，如图11-7所示。
二、输出级——功率放大电路 集成运放的输出级是向负载提供一定的功率，属 于功率放大，一般采用互补对称的功率放大电路。 1. 功率放大电路的特点 （1）因为信号的幅度放大在前置电路中已经完成， 所以功率放大电路对电压放大倍数并无要求。由于射 极输出器的输出电流较大，能使负载获得较大输出功 率，并且它的输出电阻小，带负载能力强，因此通常 采用射极输出器作为基本的功率放大电路。不过单个 的射极输出器对信号正负半周的跟随能力不同，在实 用的功率放大电路中大多采用双管的互补对称电路形 式。

集成运算放大器基本应用 （模拟运算电路）实训指导（特别提醒：实验电路图中可能存在有的元器件数值与实验电路板中的不相同，实验时应以实验电路板中的为准。

另外，由于元器件老化、湿度变化、温度变化等诸多因素的影响所致，实验电路板中所标的元器件数值也可能与元器件的实际数值不一致。

有的元器件虽然已经坏了，但仅凭肉眼看不出来。

因此，在每次实验前，应该先对元器件（尤其是电阻、电容、三极管）进行单个元件的测量（注意避免与其它元器件或人体串联或并联在一块测量）。

并记下元器件的实际数值。

否则，实验测得的数值与计算出的数值可能无法进行科学分析。

）一．实验目的1．研究由集成运放组成的比例、加法、减法和积分等基本运算电路的功能。

2．了解运算放大器在实际应用时应考虑的一些问题。

二．实验原理集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。

当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。

在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。

基本运算电路。

1)反相比例运算电路电路如图8—1所示。

对于理想运放，该电路的输出电压与输入电压之间的关系为i F O U R RU 1-=为了减小输入级偏置电流引起的运算误差，在同相端应接入平衡电阻R 2=R 1||R F 。

U OOU U图8—1 图8—22)反相加法电路电路如图8—2，输出电压与输入电压之间的关系为)(2211i F i F O U R RU R R U +-=R 3= R 1‖R 2‖R F 3)同相比例运算电路图8—3(a)是同相比例运算电路，它的输出电压与输入电压之间的关系为 i F O U R R U ⎪⎪⎭⎫ ⎝⎛+=11 R 2 = R 1‖R F当R 1 ∞，U o =U i ，即得到如图8—3(b)所示的电压跟随器，图中R 2=R F ，用以减小漂移和起保作用。

一般R F 取10K Ω，R F 太小起不到保护作用，太大则影响跟随性。

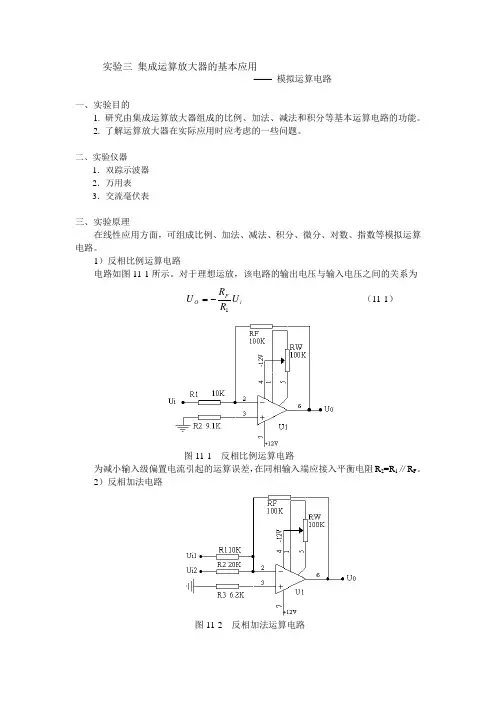

实验三 集成运算放大器的基本应用—— 模拟运算电路一、实验目的1. 研究由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的功能。

2. 了解运算放大器在实际应用时应考虑的一些问题。

二、实验仪器1．双踪示波器2．万用表3．交流毫伏表三、实验原理在线性应用方面，可组成比例、加法、减法、积分、微分、对数、指数等模拟运算电路。

1）反相比例运算电路电路如图11-1所示。

对于理想运放，该电路的输出电压与输入电压之间的关系为 i F O U R R U 1-= （11-1）图11-1 反相比例运算电路为减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2=R 1∥R F 。

2）反相加法电路图11-2 反相加法运算电路电路如图11-2所示，输出电压与输入电压之间的关系为)(2211i F i F O U R R U R R U +-= R 3=R 1∥R 2∥R F （11-2） 3）同相比例运算电路图11-3（a ）是同相比例运算电路，它的输出电压与输入电压之间的关系为i F O U R R U )1(1+= R 2=R 1∥R F （11-3） 当R1→∞时，U O =U i ，即得到如图11-3（b ）所示的电压跟随器。

图中R 2=R F ，用以减小漂移和起保护作用。

一般R F 取10K Ω，R F 太小起不到保护作用，太大则影响跟随性。

图11-3 同相比例运算电路4）差动放大电路(减法器)对于图11-4所示的减法运算电路，当R1=R2，R3=RF 时，有如下关系式：)(1120i i U U R RF U -= （11-4）图11-4 减法运算电路 5）积分运算电路反相积分电路如图11-5所示。

在理想化条件下，输出电压U 0等于⎰+-=t C i U dt U RCt U 00)0(1)( （11-5）式中U C (0)是t=0时刻电容C 两端的电压值，即初始值。

图11-5 积分运算电路如果Ui(t)是幅值为E 的阶跃电压，并设UC(0)=0，则⎰-=-=t t RCE Edt RC t U 001)( （11-6） 此时显然RC 的数值越大，达到给定的U0值所需的时间就越长，改变R 或C 的值积分波形也不同。

集成运算放大器的基本应用实验数据集成运算放大器（OP-AMP）是当今电子技术领域中应用最广泛的一种基本器件。

在电子电路设计和实验中，OP-AMP的应用是非常普遍的。

本文将深入探讨集成运算放大器的基本应用实验数据，以便读者能够更全面、深刻地理解这一主题。

1. 理论基础在开始实验之前，我们首先需要了解集成运算放大器的基本理论知识。

集成运算放大器是一种电压增益非常高的差分放大器，具有开环增益和输入阻抗非常大的特点。

在实际应用中，我们通常将集成运算放大器配置为反馈放大电路，以实现各种电路功能，如放大、滤波、积分、微分等。

2. 实验准备在进行集成运算放大器的基本应用实验之前，我们需要准备一些基本的电子器件和实验仪器，例如集成运算放大器芯片、电阻、电容、信号发生器、示波器等。

另外，我们还需要准备一些基本的实验电路板和连接线，以便进行电路连接和测量。

3. 实验一：集成运算放大器的非反相放大电路我们首先将集成运算放大器配置为非反相放大电路，并使用信号发生器输入一个正弦波信号。

通过调节输入信号的幅值和频率，我们可以测量输出信号的幅值和相位。

通过实验数据的测量和分析，我们可以验证非反相放大电路的放大倍数和相位特性。

4. 实验二：集成运算放大器的反相放大电路接下来，我们将集成运算放大器配置为反相放大电路，并使用信号发生器输入一个正弦波信号。

同样地，通过调节输入信号的幅值和频率，我们可以测量输出信号的幅值和相位。

通过实验数据的测量和分析，我们可以验证反相放大电路的放大倍数和相位特性。

5. 实验三：集成运算放大器的积分电路我们将集成运算放大器配置为积分电路，并输入一个方波信号。

通过测量输入和输出信号的波形，我们可以验证积分电路的积分特性。

通过实验数据的测量和分析，我们可以验证积分电路的频率特性和相位特性。

通过以上实验数据的测量和分析，我们可以得出结论：集成运算放大器在非反相放大、反相放大和积分电路中的性能和特性。

我们还可以深入讨论集成运算放大器的应用范围和设计技巧，以便读者能够更全面、深刻地理解集成运算放大器的基本应用实验数据。
