第一章:光纤通讯1、什么是光纤通讯光纤通讯及系统的构成光纤通讯使用光导纤维作为传输光波信号的通讯方式。
光纤通讯系统往常由电发射机、光发射机、光接收机、电接收机和由光纤构成的光缆等构成。
2、什么事光通讯光通讯就是以光波为载波的通讯。
3、光纤通讯的长处①传输频带宽,通讯容量大。
② 传输衰减小,传输距离长。
③ 抗电磁扰乱,传输质量好。
④ 体积小、重量轻、便于施工。
⑤ 原资料丰富,节俭有色金属,有益于环保4、光纤通讯的工作波长光源:近红外区波长:—μm频次:167—375THz5 、 WDM是指什么DWDM指什么WDM:波分复用DWDM:密集波分复用6、光纤从资料上能够分为哪几种从资料上分为石英光纤、多组份玻璃光纤、氟化物光纤、塑料光纤等7、光纤活动连结器从连结方式来看分为哪几种常有的插针端面有哪几种PC、 APC、 SPC(球面、斜面、超级抛光端面呈球面的物理接触)8、按缆芯构造分,光缆分为哪几种层绞式、单位式、骨架式、带状式9、光芒的制造分哪几个步骤I资料准备与提纯II制棒III拉丝、涂覆IV塑套此中制棒分为:( 1) MCVD改良的化学气相积淀法(2)PCVD等离子化学气相积淀法10 、按资料光纤分几种同611、无源器件的种类连结器、分路器与耦合器、衰减器、隔绝器、滤波器、波分复用器、光开关和调制器等第二章:光纤通讯的物理学基础1、经过哪些现象能够证明光拥有颠簸性光的颠簸性能够从光的干涉、光的衍射和光的偏振等现象证明2、什么叫光电效应光电效应拥有哪些试验规律因为光的照耀使电子从金属中溢出的现象称为光电效应⑴每种金属都有一个确立的截止频次γ0,当入射光的频次低于γ 0时,无论入射光多强,照耀时间多长,都不可以从金属中开释出电子。
⑵关于频次高于γ 0的入射光,从金属中开释出的电子的最大动能与入射光的强度没关,只与光的频次相关。
频次越高开释出的电子的动能就越大。
⑶关于频次高于γ 0的入射光,即便入射光特别轻微,照耀后也能立刻开释出电子。

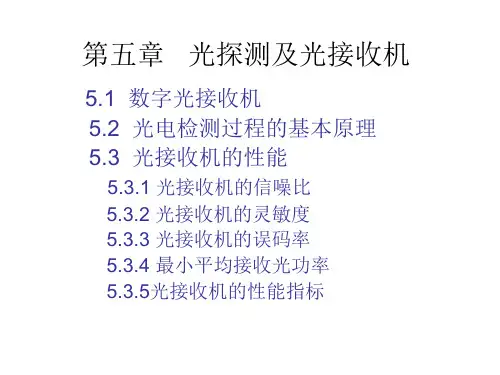

第五章 光检测器及光接收机光接收机:把光发射机发送的携带有信息的光信号转化成相应的电信号并放大、再生恢复为原传输的信号。
组成:光检测器、低噪声前置放大器、主放大器、均衡器以及滤波器等。

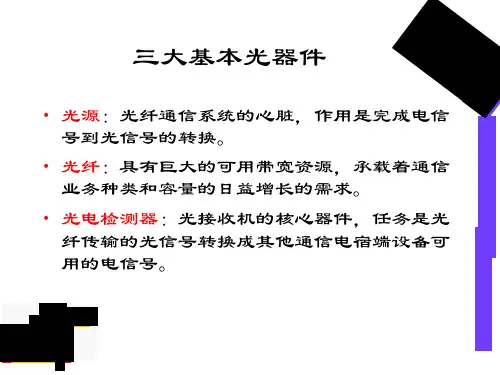

光检测器:将接收到的光信号转换成电信号。
5.1 光探测原理 一、PN 结的光电效应光电检测器是利用半导体材料的光电效应实现光电转换的。
1.光电效应:在光的照射下,使物体中的电子脱出的现象叫做光电效应。
2.光电检测器核心器件:光电二极管(PD),是一个工作在反向偏压下的PN 结二极管。
3.PN 结的光电效应及条件:如图5.1 所示,当入射光子能量hf 小于禁带宽度E g 时,不论入射光有多强,光电效应也不会发生,即产生光电效应必须满足以下条件hf ≥E g (5.1)即光频f c < 的入射光是不能产生光电效应的,将f c 转换为波长,则 λc = (5.2)即只有波长λ< λ c 的入射光,才能使这种材料产生光生载流子,故λc 为产生光电效应的入射光的最大波长,又称为截至波长,相应的f c 称为截至频率。
图5.1半导体材料的光电效应二、光探测过程的基本原理假设入射光子的能量hf 超过禁带能量E g ,是有几微米宽的耗尽区每次吸收一个光子,将产生一个电子空穴对,发生受激吸收。
在PN 结施加反向电压的情况下,受激吸收过程生成的电子-空穴对在电场的作用下,分别离开耗尽层,电子向N 区漂移,空穴向P 区漂移,空穴和从负电极进入的电子复合,电子则离开N 区进入正电极。
当电路闭合时,在外电路形成光生电流I P 。
当入射功率变化时,光生电流也随之线性变化,从而把光信号变成电流信号。
光生电流I P 与产生的电子空穴对和这些载流子运动的速度有关。
也就是说直接与入射光功率P in 成正比,即in P RP I = (5.3)式中R 是光电检测器响应度(用A/W 表示)。
由此式可以得到inPP I R =(5.4)响应度R 可以用量子效应表示,其定义是产生的电子数与入射光子数之比,即hE g gE hcR qhfhf P q I in P ==//η (5.5)式中q=1.6×10-19库仑,是电子荷,h=6.63×10-34焦耳-秒,是普朗克常数,f 是入射光频率。
由此式可以得到响应度24.1ηλη≈=hfqR (5.6)式中fc /=λ是入射光波长,用微米表示。
上式表示光电检测器响应度随波长而增加,这是因为光子能量hf 减小时可以产生与减少的能量相等的电流。
R 和λ的这种线性关系不能一直保持下去,因为光子能量太小时将不能产生电子。
当光子能量变得比禁带能量E g 小时,无论入射光多强,光电效应也不会发生,此时量子效率η下降到零,也就是说,光电效应必须满足(5.1)式的光电效应条件。
5.2 半导体光检测器 5.2.1 光检测器 一、概述 1.核心器件:2.3.对光检测器的基本要求是:(1)在系统的工作波长上具有足够高的响应度,即对一定的入射光功率,能够输出尽可能大的光电流; (2)具有足够快的响应速度,能够适用于高速或宽带系统; (3)具有尽可能低的噪声,以降低器件本身对信号的影响; (4)具有良好的线性关系,以保证信号转换过程中的不失真; (5)具有较小的体积、较长的工作寿命等。
二、PN 光电二极管1、工作原理:入射光从P 侧进入,在耗尽区光吸收产生的电子-空穴对在内建电场作用下分别向左右两侧运动,产生光电流。
2、响应时间:由光功率输入转化为光电流输出,有一定时间迟后,其值主要决定于载流子通过耗尽区的渡越时间,见如下公式及图。
(5.7)低,响应速度慢,见图5.2所示。
图5.2考虑漂移和扩散运动时PN光电二极管对矩形脉冲的响应带宽受限的主要因素:产生的光电流中存在扩散分量,它与耗尽区外的光吸收有关。
载流子作扩散运动的时延将使检测器输出电流脉冲后沿的托尾加长,影响光电二极管的响应速度。
4、解决方法:减小P,N区厚度,增加耗尽区的宽度,使大部分入射光功率在耗尽区吸收,减少P,N区吸收的光能—PIN。
5.2.2 PIN光电二极管一、PIN光电二极管的结构及工作原理1.PIN光电二极管的产生:为改善器件的特性,在PN结中间设置一层掺杂浓度很低的本征半导体(称为I),这种结构便是常用的PIN光电二极管。
2.PIN光电的工作原理和结构:(1)中间的I层是N型掺杂浓度很低的本征半导体:I层很厚,吸收系数很小,入射光很容易进入材料内部被充分吸收而产生大量电子- 空穴对,因而大幅度提高了光电转换效率。
(2)两侧是掺杂浓度很高的P型和N型半导体,用P+和N+表示。
两侧P+层和N+层很薄,吸收入射光的比例很小,I层几乎占据整个耗尽层,因而光生电流中漂移分量占支配地位,从而大大提高了响应速度。
另外,可通过控制耗尽层的宽度w,来改变器件的响应速度。
二、PIN光电二极管的特性:1.波长响应范围:半导体光电检测器只可对一定波长范围的光信号进行有效的光电转换,这一波长范围就是波长响应范围。
材料的选择:(1)材料的带隙决定了截止波长要大于被检测的光波波长(2)材料的吸收系数不能太大。
2.响应度:描述光检测器能量转换效率的一个参量,定义公式如(5.4)。
3.量子效应:表示入射光子转换为光电子的效率。
它定义为单位时间内产生的光电子数与入射光子数之比,公式(5.5)。
提高量子效应方法:减小入射表面的反射率,使入射光子尽可能多地进入PN结;同时减少在表面层被吸收的可能性,增加耗尽区的宽度,使光子在耗尽区内被充分吸收。
4.响应速度:是光电检测器的另一个重要参数,通常用响应时间(上升时间和下降时间)来表示。
5.噪声特性:包括量子噪声、暗电流噪声、漏电流噪声以及负载电阻的热噪声。
除负载电阻的热噪声以外,其它都为散弹噪声(由于带电粒子产生和运动的随机性而引起的一种具有均匀频谱的白噪声)5.1.3 雪崩光电二极管(APD)一、雪崩光电二极管的工作原理与结构1.定义:雪崩光电二极管,又称APD(Avalanche Photo Diode)。
它不但具有光/电转换作用,而且具有内部放大作用,其放大作用是靠管子内部的雪崩倍增效应完成的。
2.工作原理:APD的雪崩效应APD的雪崩倍增效应,是在二极管的P-N结上加高反向电压,在结区形成一个强电场;在高场区内光生载流子被强电场加速,获得高的动能,与晶格的原子发生碰撞,使价带的电子得到了能量;越过禁带到导带,产生了新的电子—空穴对;新产生的电子—空穴对在强电场中又被加速,再次碰撞,又激发出新的电子—空穴对……如此循环下去,形成雪崩效应,使光电流在管子内部获得了倍增。
APD就是利用雪崩效应使光电流得到倍增的高灵敏度的检测器。
3.结构:例如拉通(又称通达)型。
(书上第63页,图3.26)二、雪崩光电二极管的特性与PIN相比,雪崩光电二极管的主要特性也包括波长响应范围、量子效应、响应度响应速度等。
除此之外,由于APD中雪崩倍增效应的存在,APD的特性还包括雪崩倍增特性、倍增噪声、温度特性等。
1.倍增因子:书上第63页,公式(3.25)2.噪声特性:除了与PIN相同的噪声外,还有附加的噪声。
三、四、5.2 数字光接收机5.2.1 光接收机一、光接收机作用:是将光纤传输后的幅度被衰减、波形产生畸变的、微弱的光信号变换为电信号,并对电信号进行放大、整形、再生后,再生成与发送端相同的电信号,输入到电接收端机,并且用自动增益控制电路(AGC)保证稳定的输出。
二、组成:光接收机中的关键器件是半导体光检测器,它和接收机中的前置放大器合称光接收机前端。
前端性能是决定光接收机的主要因素。
强度调制—直接检波(IM-DD)的光接收机方框图如下图所示,主要包括光电检测器、前置放大器、主放大器、均衡器、时钟恢复电路、取样判决器以及自动增益控制(AGC)电路等。
图5.2数字光接收机方框图三、分类:5.2.2 数字光接收机的组成一、结构:1.2.二、主要组成部分的作用:1.光电检测器:光电检测器是把光信号变换为电信号的关键器件2.放大器:光接收机的放大器包括前置放大器和主放大器两部分。
(1)对前置放大器:要求是较低的噪声、较宽的带宽和较高的增益。
前置放大器的的类型目前有3种:低阻抗前置放大器、高阻抗前置放大器和跨阻抗前置放大器(或跨导前置放大器)。
(2)主放大器:一般是多级放大器,它的功能主要是提供足够高的增益,把来自前置放大器的输出信号放大到判决电路所需的信号电平。
并通过它实现自动增益控制(AGC ),以使输入光信号在一定范围内变化时,输出电信号应保持恒定输出。
主放大器和AGC 决定着光接收机的动态范围。
3.均衡器:均衡器的作用是对已畸变(失真)和有码间干扰的电信号进行均衡补偿,减小误码率。
4.再生电路:再生电路的任务是把放大器输出的升余弦波形恢复成数字信号,由判决器和时钟恢复电路组成。
再生电路包括:判决电路和时钟提取电路。
5.自动增益控制(AGC ):AGC 就是用反馈环路来控制主放大器的增益。
作用是增加了光接收机的动态范围,使光接收机的输出保持恒定。
三、光电集成接收机1.图5.2中除光检测器以外的所有元件都是标准的电子器件,很容易用标准的集成电路(IC)技术将它们集成在同一芯片上。
2.不论是硅(Si)还是砷化镓(GaAs)IC 技术都能够使集成电路的工作带宽超过2 GHz ,甚至达到10 GHz 。
3.为了适合高传输速率的需求,人们一直在努力开发单片光接收机,即用“光电集成电路(OEIC)技术”在同一芯片上集成包括光检测器在内的全部元件。
4.对于工作在1.3~1.6 μm 波长的系统,人们需要基于InP 的OEIC 接收机。
5.在1991年试验成功的单路InGaAs OEIC 接收机,其运行速率达5 Gb/s 。
6.InGaAs OEIC 接收机也可以用混合法实现。
四、数字光发送机的主要指标:1.灵敏度:是指在给定误码率条件下,能够检测到的最小信号光功率,通常用dBm 表示。
它表示接收机检测微弱信号的能量。
光接收机的灵敏度是指在系统满足给定误码率指标的条件下,光接收机所需的最小平均接收光功率P min (mW )。
工程中常用毫瓦分贝(dBm )来表示,即2.动态范围:指接收机可以正常工作的输入信号的变化范围。
光接收机的动态范围是指在保证系统误码率指标的条件下,接收机的最低输入光功率(dBm )和最大允许输入光功率(dBm )之差(dB )。
动态范围是光接收机性能的另一个重要指标,它表示光接收机接收强光的能力,数字光接收机的动态)dBm (mW1lg10minR P P =)dB (lg 1010lg 1010lg10minmax 3min3max P P P P D =---=范围一般应大于15 dB。
