光发射机

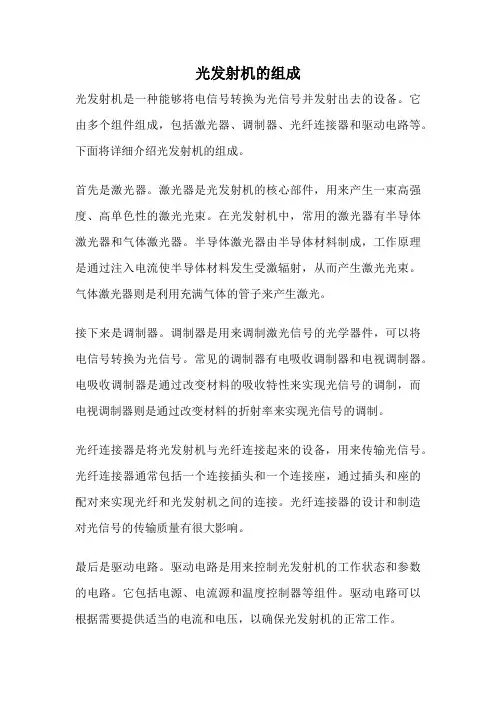

光发射机的组成光发射机是一种能够将电信号转换为光信号并发射出去的设备。

它由多个组件组成，包括激光器、调制器、光纤连接器和驱动电路等。

下面将详细介绍光发射机的组成。

首先是激光器。

激光器是光发射机的核心部件，用来产生一束高强度、高单色性的激光光束。

在光发射机中，常用的激光器有半导体激光器和气体激光器。

半导体激光器由半导体材料制成，工作原理是通过注入电流使半导体材料发生受激辐射，从而产生激光光束。

气体激光器则是利用充满气体的管子来产生激光。

接下来是调制器。

调制器是用来调制激光信号的光学器件，可以将电信号转换为光信号。

常见的调制器有电吸收调制器和电视调制器。

电吸收调制器是通过改变材料的吸收特性来实现光信号的调制，而电视调制器则是通过改变材料的折射率来实现光信号的调制。

光纤连接器是将光发射机与光纤连接起来的设备，用来传输光信号。

光纤连接器通常包括一个连接插头和一个连接座，通过插头和座的配对来实现光纤和光发射机之间的连接。

光纤连接器的设计和制造对光信号的传输质量有很大影响。

最后是驱动电路。

驱动电路是用来控制光发射机的工作状态和参数的电路。

它包括电源、电流源和温度控制器等组件。

驱动电路可以根据需要提供适当的电流和电压，以确保光发射机的正常工作。

总结一下，光发射机的组成包括激光器、调制器、光纤连接器和驱动电路等多个部件。

激光器用来产生高强度的激光光束，调制器用来将电信号转换为光信号，光纤连接器用来连接光纤和光发射机，驱动电路用来控制光发射机的工作状态和参数。

这些组件的协同工作使得光发射机能够将电信号转换为光信号并发射出去，实现高速、远距离的光通信。

光发射机的工作原理
光发射机是一种电光转换器，它能将电信号转换成光信号进行传输。

光发射机的光源通常使用半导体激光器，工作原理是利用电子和空穴在半导体材料中再获得光子激发，发射出单色、单波长、高亮度、高相干性的激光光束，进而将电信号转换为光信号。

具体来说，光发射机将电信号转换成光信号的过程可以从以下两个方面来描述：
一、激光器的工作原理
半导体激光器是光发射机的核心部件之一。

它是一种半导体器件，其内部通过激发电子跃迁的方式生成激光。

在激光器的内部，存在两种不同类型的半导体材料，即n型半导体和p型半导体。

当这两种半导体材料连接在一起时，会形成一个pn结，通过加上电压，可以在pn结的表面区域形成一个高浓度的电荷载流子区域，称为激活层。

当激活层中的电子受到足够能量的激发时，就会发生电子跃迁，从而释放出一个光子。

通过这样的过程，激光器内部就能够产生一束高强度、高亮度、单色、单波长的激光。

二、电光转换的过程
在光发射机内部，电光转换的过程是通过将电信号输入到激光器中来实现的。

当电信号通过外部输入，激光器内部就会对其进行加工处理，转换成相应的光信号。

具体来说，当电信号传入激光器中时，它会通过激活层中的电子跃迁，将电信号转换成相应的激光信号。

这样，电信号就被成功转换成了光信号，可以进行传输。

总的来说，光发射机是一种将电信号转换成光信号的装置。

它通过使用半导体激光器，将电子和空穴在半导体材料中再获得光子激发，发射出高亮度、高相干性的激光光束，进而将电信号转换为光信号，使之能够在光纤等介质中进行快速、高效的传输。

光发射机的关键指标光发射机是一种用于将电信号转换为光信号并发射出去的设备。

它是光纤通信系统中的重要组成部分，其关键指标直接影响着光通信的传输性能和质量。

本文将从光发射机的关键指标出发，依次介绍其作用、分类、参数以及对光通信系统的影响。

一、作用光发射机是将电信号转换为光信号的关键设备之一。

它的主要作用是将来自光源的电信号转换为光脉冲信号，并通过光纤传输到目标处。

光发射机作为光信号的发射源，直接决定了光通信系统的传输距离、传输速率以及抗干扰能力等重要性能指标。

二、分类根据不同的光源类型和工作原理，光发射机主要分为激光器发射机和 LED发射机两大类。

激光器发射机采用激光二极管作为光源，具有窄谱、高相干性和较高功率输出的特点，适用于高速、长距离的光通信传输；而LED发射机则采用发光二极管作为光源，具有较宽的光谱带宽和较低的功率输出，适用于短距离、低速的光通信传输。

三、关键指标1. 光发射功率：光发射功率是指光发射机发射的光信号的功率大小。

它直接决定了光信号在光纤中的传输损耗和接收端的接收灵敏度。

通常以毫瓦（mW）为单位进行表达。

2. 发射波长：发射波长是光发射机发射的光信号的波长。

不同的光纤通信系统对发射波长有不同的要求，常见的波长有850纳米（nm）、1310纳米（nm）和1550纳米（nm）。

发射波长的选择要根据光纤的材料和传输距离来确定。

3. 光发射机的调制方式：光发射机的调制方式决定了光信号的调制方式。

常见的调制方式有直接调制、外调制和内调制等。

不同的调制方式对光信号的传输速率和带宽有不同的要求。

4. 光发射机的频率响应：光发射机的频率响应是指光发射机对输入电信号的频率响应能力。

它直接影响着光信号的调制速率和带宽。

频率响应越宽，光发射机的传输速率和带宽就越高。

5. 发射端的光纤耦合效率：发射端的光纤耦合效率是指光发射机将发射的光信号有效地耦合到光纤中的能力。

它受到发射端光源的束缚效果、耦合器件的质量和光纤连接质量等因素的影响。

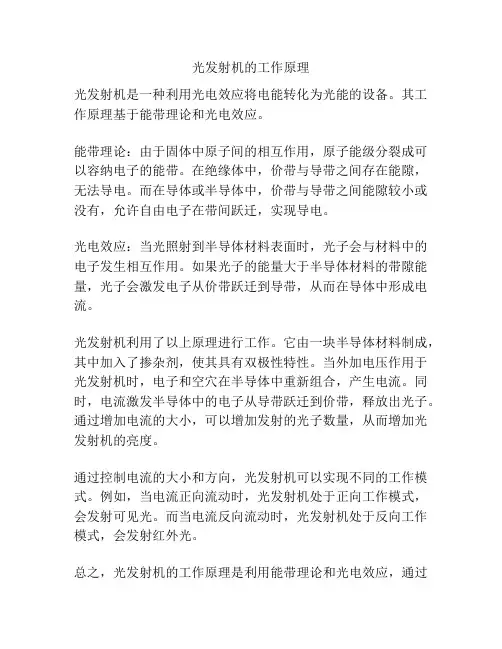

光发射机的工作原理
光发射机是一种利用光电效应将电能转化为光能的设备。

其工作原理基于能带理论和光电效应。

能带理论：由于固体中原子间的相互作用，原子能级分裂成可以容纳电子的能带。

在绝缘体中，价带与导带之间存在能隙，无法导电。

而在导体或半导体中，价带与导带之间能隙较小或没有，允许自由电子在带间跃迁，实现导电。

光电效应：当光照射到半导体材料表面时，光子会与材料中的电子发生相互作用。

如果光子的能量大于半导体材料的带隙能量，光子会激发电子从价带跃迁到导带，从而在导体中形成电流。

光发射机利用了以上原理进行工作。

它由一块半导体材料制成，其中加入了掺杂剂，使其具有双极性特性。

当外加电压作用于光发射机时，电子和空穴在半导体中重新组合，产生电流。

同时，电流激发半导体中的电子从导带跃迁到价带，释放出光子。

通过增加电流的大小，可以增加发射的光子数量，从而增加光发射机的亮度。

通过控制电流的大小和方向，光发射机可以实现不同的工作模式。

例如，当电流正向流动时，光发射机处于正向工作模式，会发射可见光。

而当电流反向流动时，光发射机处于反向工作模式，会发射红外光。

总之，光发射机的工作原理是利用能带理论和光电效应，通过
控制电流来激发半导体材料中的电子从导带跃迁到价带，从而发射光子。

光发射机和光接收机工作原理光发射机和光接收机是光通信系统中的重要组成部分，它们通过光信号的发送和接收实现了光通信的功能。

下面我将从工作原理的角度来详细解释光发射机和光接收机的工作原理。

首先，让我们来看看光发射机的工作原理。

光发射机通常由激光二极管或者激光器组成。

当电流通过激光二极管或激光器时，它们会产生光子。

这些光子被激发到一个能量级别，然后被释放出来，形成了光信号。

这个光信号经过光纤或者空气传输到远端的光接收机。

接下来，让我们来看看光接收机的工作原理。

光接收机通常由光探测器组成，光探测器可以是光电二极管或者光电探测器。

当光信号到达光接收机时，光信号被光探测器接收，然后被转换成电信号。

这个电信号经过放大和处理后，就可以被解码成原始的数据信号。

总的来说，光发射机的工作原理是将电信号转换成光信号，而光接收机的工作原理是将光信号转换成电信号。

这样就实现了光通信系统中的信号发送和接收功能。

这种光通信系统具有传输速度快、抗干扰能力强等优点，因此在现代通信系统中得到了广泛的应用。

除此之外，光发射机和光接收机的工作原理还涉及到光学器件的选择、电路设计、信号处理等方面的知识。

例如，光发射机需要考虑激光二极管或激光器的工作参数选择，光接收机则需要考虑光探测器的灵敏度和带宽等参数。

同时，光通信系统中的光纤传输、光信号调制解调等技术也是光发射机和光接收机工作原理的重要组成部分。

综上所述，光发射机和光接收机是光通信系统中的重要组成部分，它们通过光信号的发送和接收实现了光通信的功能。

光发射机将电信号转换成光信号，而光接收机将光信号转换成电信号，从而实现了光通信系统中的信号发送和接收功能。

希望这个回答能够全面地解释了光发射机和光接收机的工作原理。

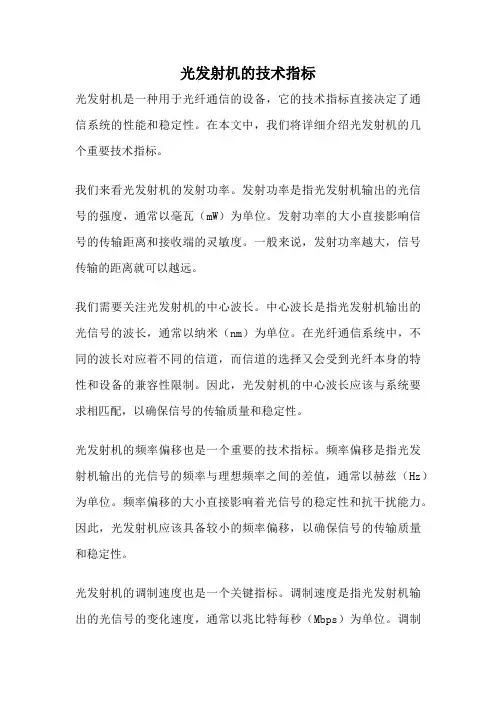

光发射机的技术指标光发射机是一种用于光纤通信的设备，它的技术指标直接决定了通信系统的性能和稳定性。

在本文中，我们将详细介绍光发射机的几个重要技术指标。

我们来看光发射机的发射功率。

发射功率是指光发射机输出的光信号的强度，通常以毫瓦（mW）为单位。

发射功率的大小直接影响信号的传输距离和接收端的灵敏度。

一般来说，发射功率越大，信号传输的距离就可以越远。

我们需要关注光发射机的中心波长。

中心波长是指光发射机输出的光信号的波长，通常以纳米（nm）为单位。

在光纤通信系统中，不同的波长对应着不同的信道，而信道的选择又会受到光纤本身的特性和设备的兼容性限制。

因此，光发射机的中心波长应该与系统要求相匹配，以确保信号的传输质量和稳定性。

光发射机的频率偏移也是一个重要的技术指标。

频率偏移是指光发射机输出的光信号的频率与理想频率之间的差值，通常以赫兹（Hz）为单位。

频率偏移的大小直接影响着光信号的稳定性和抗干扰能力。

因此，光发射机应该具备较小的频率偏移，以确保信号的传输质量和稳定性。

光发射机的调制速度也是一个关键指标。

调制速度是指光发射机输出的光信号的变化速度，通常以兆比特每秒（Mbps）为单位。

调制速度的快慢直接影响着信号的传输速率和带宽。

在高速数据传输的应用场景中，光发射机的调制速度应该足够快，以满足系统的需求。

我们来看光发射机的光谱宽度。

光谱宽度是指光发射机输出的光信号的频谱范围，通常以纳米（nm）为单位。

光谱宽度的大小直接影响着信号的传输容量和抗多径干扰能力。

在高密度光纤通信系统中，光发射机的光谱宽度应该足够宽，以支持大容量的数据传输。

光发射机的技术指标包括发射功率、中心波长、频率偏移、调制速度和光谱宽度等。

这些指标直接影响着光纤通信系统的性能和稳定性。

在选择和应用光发射机时，我们应该根据实际需求，合理选择具备适当技术指标的光发射机，以确保通信系统的正常运行和高质量的数据传输。

光发射机技术参数光发射机是一种将电信号转换为光信号并进行传输的设备。

它在光纤通信中起着至关重要的作用。

光发射机的技术参数涵盖了多个方面，包括功率、波长、调制速率、调制方式等。

功率是光发射机的一个重要参数。

它表示光信号的强度，通常以毫瓦（mW）为单位。

功率的大小直接影响到信号的传输距离和质量。

功率越大，信号传输的距离就越远，但同时也会增加光纤的损耗。

因此，在选择光发射机时，需要根据实际需求合理选择功率。

波长也是光发射机的重要参数之一。

波长表示光信号的频率，通常以纳米（nm）为单位。

不同的波长对应不同的光纤类型，需要根据光纤的特性来选择适合的波长。

常见的波长有850nm、1310nm 和1550nm等。

其中，850nm适用于多模光纤，1310nm和1550nm适用于单模光纤。

调制速率也是光发射机的关键参数之一。

它表示光信号的变化速率，通常以兆比特/秒（Mbps）或吉比特/秒（Gbps）为单位。

调制速率越高，传输的数据量就越大，传输速度也就越快。

目前，常见的调制速率有10Gbps、40Gbps和100Gbps等。

调制方式也是光发射机的一个重要技术参数。

调制方式决定了光信号的调制方式，常见的调制方式有直接调制、外调制和内调制等。

直接调制是指直接改变激光器的光输出，适用于低速率的应用。

外调制是指通过外部调制器改变光信号的特性，适用于高速率的应用。

内调制是指在激光器内部进行调制，具有较高的调制速率和较低的功耗。

光发射机还有其他一些技术参数需要考虑。

例如，工作温度范围、工作电压、光纤接口类型等。

工作温度范围是指光发射机可以正常工作的温度范围。

工作电压是指光发射机的电源电压要求。

光纤接口类型是指光发射机与光纤之间的连接方式，常见的接口类型有SC、LC和FC等。

光发射机的技术参数涵盖了功率、波长、调制速率、调制方式以及其他一些相关参数。

在选择光发射机时，需要根据实际需求和光纤特性来合理选择。

光发射机的技术参数对于光纤通信的稳定性和性能有着重要的影响，因此在使用过程中需要严格按照规定的参数来操作和维护。

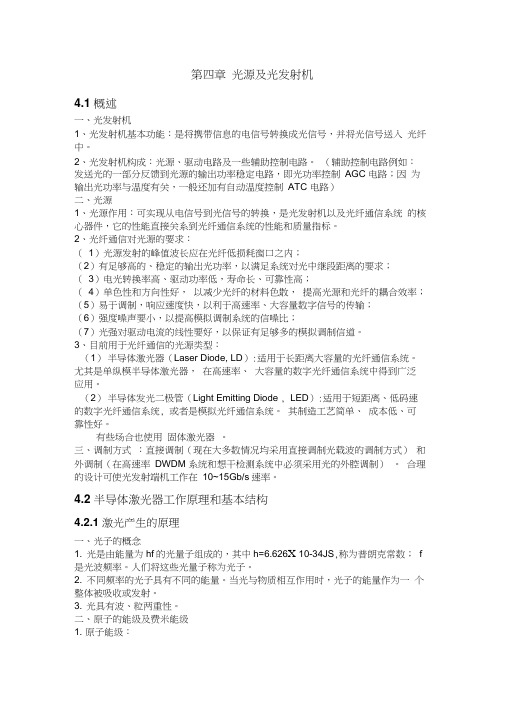

第四章光源及光发射机4.1 概述一、光发射机1、光发射机基本功能：是将携带信息的电信号转换成光信号，并将光信号送入光纤中。

2、光发射机构成：光源、驱动电路及一些辅助控制电路。

（辅助控制电路例如：发送光的一部分反馈到光源的输出功率稳定电路，即光功率控制AGC 电路；因为输出光功率与温度有关，一般还加有自动温度控制ATC 电路）二、光源1、光源作用：可实现从电信号到光信号的转换，是光发射机以及光纤通信系统的核心器件，它的性能直接关系到光纤通信系统的性能和质量指标。

2、光纤通信对光源的要求：（1）光源发射的峰值波长应在光纤低损耗窗口之内；（2）有足够高的、稳定的输出光功率，以满足系统对光中继段距离的要求；（3）电光转换率高、驱动功率低，寿命长、可靠性高；（4）单色性和方向性好，以减少光纤的材料色散，提高光源和光纤的耦合效率；（5）易于调制，响应速度快，以利于高速率、大容量数字信号的传输；（6）强度噪声要小，以提高模拟调制系统的信噪比；（7）光强对驱动电流的线性要好，以保证有足够多的模拟调制信道。

3、目前用于光纤通信的光源类型：（1）半导体激光器（Laser Diode, LD）:适用于长距离大容量的光纤通信系统。

尤其是单纵模半导体激光器，在高速率、大容量的数字光纤通信系统中得到广泛应用。

（2）半导体发光二极管（Light Emitting Diode , LED）:适用于短距离、低码速的数字光纤通信系统, 或者是模拟光纤通信系统。

其制造工艺简单、成本低、可靠性好。

有些场合也使用固体激光器。

三、调制方式：直接调制（现在大多数情况均采用直接调制光载波的调制方式）和外调制（在高速率DWDM 系统和想干检测系统中必须采用光的外腔调制）。

合理的设计可使光发射端机工作在10~15Gb/s速率。

4.2 半导体激光器工作原理和基本结构4.2.1 激光产生的原理一、光子的概念1. 光是由能量为hf的光量子组成的，其中h=6.626X 10-34JS,称为普朗克常数；f 是光波频率。

光发射机的组成以光发射机的组成为标题，我们来详细讨论一下光发射机的组成部分及其功能。

光发射机是光纤通信系统中的关键设备，它用于将电信号转换为光信号并将其传输到光纤中。

光发射机主要由以下几个部分组成：激光二极管、驱动电路、光纤连接接口和温度控制装置。

激光二极管是光发射机的核心部件，它主要负责将电信号转换为光信号。

激光二极管是一种半导体器件，其内部结构由P型和N型半导体材料组成。

当电流通过激光二极管时，P型区域的电子和N型区域的空穴发生复合，产生光子并放射出来。

激光二极管的特点是发光方向集中、发光波长单一、发光强度高，非常适合用于光纤通信系统。

驱动电路是控制激光二极管的工作的关键部分。

它主要负责提供适当的电流和电压信号，以保证激光二极管的正常工作。

驱动电路需要根据激光二极管的特性和工作要求进行设计，以保证激光二极管能够产生稳定且符合要求的光信号。

光纤连接接口是将光发射机与光纤连接起来的部分。

它通常由光纤插座和光纤连接器组成。

光纤插座是固定在光发射机上的一个接口，用于插入光纤连接器。

光纤连接器是连接光发射机和光纤的关键部分，它能够确保光信号的高效传输和低损耗。

光纤连接接口的设计和制造需要考虑光信号的对准、插拔次数、连接可靠性等因素。

温度控制装置是保证光发射机稳定工作的重要部件。

由于激光二极管的工作需要保持在一定的温度范围内，温度控制装置能够监测和调节激光二极管的温度。

常见的温度控制装置包括热电偶、热电堆和温度传感器等。

通过监测激光二极管的温度并及时调节，可以保证激光二极管的工作稳定性和寿命。

总结起来，光发射机的组成部分包括激光二极管、驱动电路、光纤连接接口和温度控制装置。

激光二极管负责将电信号转换为光信号，驱动电路提供适当的电流和电压信号，光纤连接接口确保光信号的高效传输，温度控制装置保证光发射机的稳定工作。

这些部分的协同工作使得光发射机成为光纤通信系统中不可或缺的关键设备。
