变电站二次回路电源保护要求及二次回路特点1 、断路器和熔断器应用情况变电站二次设计中，发现一个现象：近年来，微型断路器发展，变电站二次回路电源保护电器选择上，使用微型断路器日益增多，而使用低压熔断器越来越少。
似乎给人们一种印象：“熔断器已过时了！”这是不全面一种认识。
，有必要对微型断路器和熔断器进行一些比较以及二次回路负载特点进行分析，以能正确意识到熔断器一些保护电路中不能由微型断路器所取代。
2 、变电站二次回路电源保护要求及二次回路特点变电站中，供给二次控制、信号、保护、自动装置等用电，要求有高度可靠性和稳定性直流电源。
为此，通常用蓄电池做直流电源。
直流供电线路中，防护发生故障时损坏二次电器、引起二次电器误动作或发生电气火灾，电力一次系统故障时发生继电保护拒动等重大事故，直流供电线路中应有必要保护措施，以保护线路安全和用电安全。
变电站直流供电方式一般为树干式，最主要防护措施就是各级线路装设保护电器，以保证电路发生故障时，能有效断开故障电路。
为此，各级线路要设置保护电器，还必须要正确选定其参数，以保证规定时间内切断故障线路；还要求应有选择性，即要求最靠近故障点保护电器动作，而其上级保护电器不应动作，以使切断电路范围最小。
变电站控制保护二次回路是特殊配电线路，它负载性质与一般低压交流配电线路有所不同。
常用二次回路负载一般主要由继电器线圈、信号灯及各种开关、触点、二极管光点隔离器等本身阻抗组成。
尽管控制、保护过程中，触点接通或断开，它负载阻抗是有些变动，它最大负载阻抗（稳定状态下）是明确，是一个相对稳定值。
故一般情况下，其不会存过负荷问题。
，变电站控制保护二次回路主要保护为短路保护。
3 、熔断器和微型断路器比较3.1 熔断器有以下特点：（1 ）优点:a、熔断器选择性好（上级熔体额定电流不小于下级额定电流1.6 倍，就视为上下级能有选择性切断故障电流）；b、限流特性好，分断能力高；c 、相对尺寸小；d 、价格较便宜。
4类变电所操作电源，知道3种就是配电老师傅了，变配电必备干货！操作电源在变电所中是一个独立的电源。
即使变电所发生短路事故，母线电压降到0，操作电源也不允许出现中断，仍应保证具有足够的电压和足够的容量。

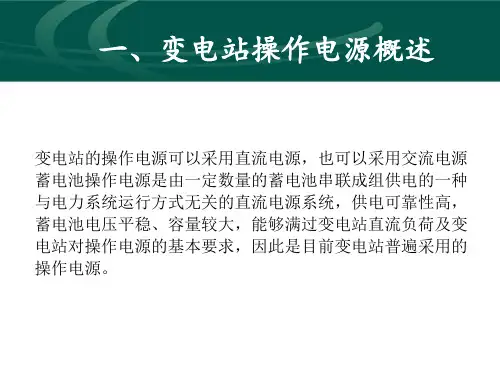

变电所断路器控制、继电保护、自动装自动装置和信号设备所使用的电源称为操作电源。
对操作电源的基本要求是要有足够的可靠性。
保证在正常运行和事故状态下二次设备正常工作。
操作电源可分为两大类:对于接线方式较为简单的小容量变电所、常常采用交流操作电源:对于较为重要、容最较大的变电所，一般采用由著电池供电的直流操作电源。
一、交流操作电源。
变流器供给操作电源当电气设备发生短路事故时，可以利用短路电流经变流器供给操作回路作为跳闸操作电源。
图7-21即为GL系列过电流继电器去分流跳闸的连接图。
正常时，跳闸线圈YT与过电流继电器的动断触点和动合触点形成并联分流电路。
当被保护区域发生短路故障时，过电流继电器 GL启动，动合触点合上，动断触点打开，于是变流器的二次线圈与继电器CL的电流线圈和跳闸线圈组成串联回路，变流器二次回路流过的电流使开关跳闸。
这种只适用于10kV及以下容量不大的变电所，只有在发生短路事故时或者在负荷电流较大时，变流器中才会有足够的二.次电流作为继电保护跳闸之用。
(二)交流电压供给操作电源上面介绍的电流互感器供给操作电源，只是用作事故跳闸时的跳闸电流，如果要合闸操作，必须具有交流或直流操作电源。
例如采用弹簧操作机构操作断路器合闸时，必须先采用交流电源或者直流电源作为弹簧的储能电源。
如果没有储能所需电源，则须手动储能、十分不便。
二、硅整流电容储能直流电源。
正常运行时，由硅整流装置将所用电交流电源变成直流电源，作为操作电源同时向储能电容充电。
当整流装置电源发生短路故障时，会引起交源电压下降，经整流后输出的直流电压常常不能满足继电保护装置动作的要求，这时利用电容器储能来补偿是一个比较简单可行的解决办法。
电容器所蓄能量应满足继电保护装登和断路器跳闸线圈动作时所需的能量。
