下载文档原格式
一种制备金属钒的方法引言金属钒是一种具有重要工业应用价值的金属材料，广泛应用于冶金、化工、电子等领域。
目前已有多种方法制备金属钒，但由于成本高、工艺复杂等问题限制了其产量和应用范围。
本文将介绍一种简单、高效的制备金属钒的方法，开发出更可行的制备技术，以满足不同领域的需求。
材料与方法1. 原料准备：制备金属钒所需的主要原料为钒矿石，常见的有伴生钒矿、钒铁矿等。
此外，还需要一些辅助材料，如还原剂、助熔剂等。
2. 矿石选别：将采集到的钒矿石经过粉碎、磨矿等处理工艺，得到均匀的颗粒状物料。
通过重力分选、浮选等方法，将矿石中的杂质分离，得到纯净的钒矿石。
3. 还原提钒：将纯净的钒矿石与还原剂按一定比例混合，并加入适量的助熔剂。
将混合物装入高温炉中，采用还原反应提取钒。
温度、时间等参数需要根据具体情况进行优化。
4. 熔炼与精炼：通过还原提钒得到的钒合金需要经过熔炼和精炼工艺，以获得高纯度的金属钒。
采用真空熔炼、电炉熔炼等方法，调整合金成分和含杂质的浓度。
5. 产品成型：经过熔炼和精炼后的钒合金通过铸造、压延等工艺成型，制备出所需的金属钒产品。
结果与讨论采用上述制备方法制得的金属钒具有较高的纯度和良好的机械性能，符合工业应用的要求。
通过对不同矿石的处理和还原提钒工艺参数的优化，可实现钒的高效提取和合金化。
本方法相比传统的制备方法具有明显的优势。
首先，使用的原料广泛且资源丰富，提高了可行性和可持续性。
其次，制备工艺简单、操作方便，降低了制备成本和工艺控制的难度。
此外，还能达到较高的成品强度和韧性，提高了制品的使用寿命和稳定性。
然而，这种制备方法仍然存在一些不足之处。
例如，对原料矿石的加工和纯化过程可能存在能耗较高、流程复杂等问题，需要进一步优化。
同时，提高熔炼和精炼工艺的自动化程度，减少对人力的依赖，也是值得探索的方向。
结论通过本研究，我们成功开发了一种简单、高效的制备金属钒的方法，为工业生产中的钒材料提供了新的解决方案。
含钒铁水转炉提钒渣冶炼方案目录1.钒相关基础知识 (4)1.1钒元素的发现与发展 (4)1.2国内钒的发展 (5)1.3钒的矿物简介 (6)1.4钒及其化合物的性质 (6)1.4.1金属钒的性质 (6)1.4.2金属钒的制备: (7)1.4.3钒的主要氧化物 (7)1.4.4含钒化合物的理化性能 (8)1.5钒在钢铁上的应用 (9)1.6钒的生产方法 (10)2.转炉提钒基本原理 (11)2.1转炉提钒的意义 (11)2.2转炉提钒的原理 (12)2.3铁质初渣与金属熔体间的氧化反应 (12)2.4转炉提钒脱钒、脱碳规律 (12)2.5铁水中钒与碳氧化的转化温度 (13)2.6影响转炉提钒的主要因素 (15)2.6.1铁水成分的影响 (15)2.6.2 铁水中钒的影响 (15)2.6.3.铁水硅的影响 (15)2.6.4.吹炼终点温度对钒渣中全铁含量影响 (16)2.6.5.供氧制度的影响 (17)3.提取钒渣方法 (17)3.1顶底复吹转炉提钒 (17)3.2转炉单联法提钒 (18)3.3攀钢转炉提钒工艺 (20)3.3.1转炉提钒工艺流程图 (20)3.3.2攀钢转炉提钒工艺过程 (20)3.3.3攀钢转炉提钒主要设备参数 (21)3.3.4攀钢转炉提钒用原材料 (21)3.3.5 不同氧枪的提钒效果 (22)3.3.6攀钢转炉提钒冷却制度 (23)3.3.7攀钢转炉提钒终点控制 (24)3.3.8出半钢和倒钒渣 (24)3.3.9攀钢提钒钒渣 (25)4.八钢炼钢提钒渣方案 .......................................................................... 错误！未定义书签。
1.钒相关基础知识1.1钒元素的发现与发展钒(V)，呈银灰色，原子序数为23，原子量为50.942，在元素周期表中属VB族，具有体心立方晶格。
1801年，墨西哥矿物学家德尔·里奥在研究铅矿时，发现一种化学性质与铬、铀相似的新元素，其盐类在酸中加热时呈红色，故名为红色素。

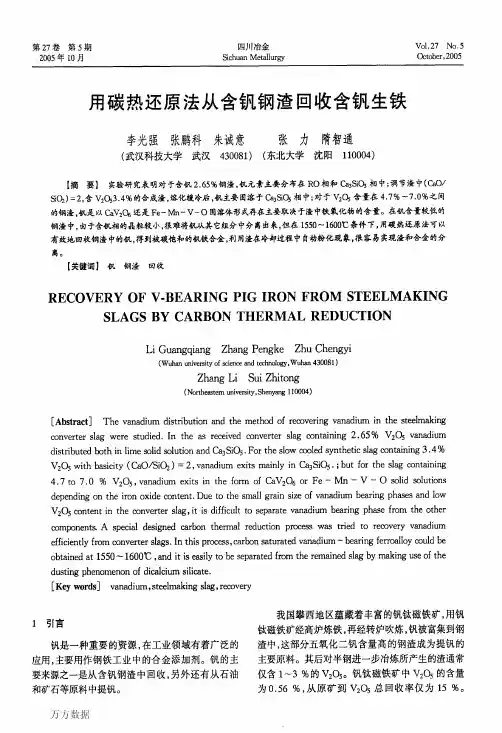

四川冶金第２７卷与含Ｖ２０５０．８～１．２％的石煤相比，含钒钢渣中的钒含量还是相当高的，将其作为二次资源回收其中的钒将会有很大的意义。
攀钢为回收这部分钢渣中的钒作了许多工作，例如将钢渣返回烧结。
但含钒钢渣作为烧结料返回高炉，在高炉铁水中进一步富集的同时，磷也被富集于铁水中。
转炉渣中ＣａＯ含量较高，如果直接用酸浸的方法提钒，酸的耗量过大，成本过高，因此开发新的方法从转炉渣中回收钒是非常有必要的。
为了研究从钢渣中提取钒的新方法，本工作对钒在钢渣中的分布、含量、冷却条件及含钒矿相的生长做了研究，尝试用碳热还原方法回收渣中的钒，将钒富集于碳饱和的生铁中。
２实验２．１含钒钢渣中钒的分布实验用攀钢转炉渣，成分如表１所示。
表１攀钢转炉渣成分盛坌旦垒璺塑！：壁塑叟曼！垒塑塑！含量（％）２．６５５３．３１５．２５７．６６８．５４２．０４０．３５称取２０ｇ渣与一定量的ｖ２０３和添加剂均匀混合，添加剂主要为ｓｉ０２和ＣａＦ２，目的是为了降低渣的碱度和粘度，１４４０℃条件下在钼坩埚内熔化，恒温１小时后以１或２℃／ｍｉｎ的冷却速度降温，由可编程控温仪控温（ＳｈｉｍａｄｅｎＳＲ一５３）。
渣样在１０００℃时用氩气保护水淬。
淬冷渣用电子显微镜、化学分析、ＳＥＭ、ＥＤＸ和ＸＲＤ分析钒在渣中的分布和存在形式。
２．２钢渣中含钒矿相的生长实验用马钢转炉渣，成分如表２所示。
表２马钢转炉渣平均成分盛坌兰垒曼塑！：壁坚受曼！垡坚塑！堕含量（％）５．７５３５．０２２．３２６．０８．５１．２１．３称取２０ｇ渣与Ｓｉ０２均匀混合，将其碱度分别调为１．６和１．９，在１５００℃条件下用氩气保护在钼坩埚内熔化，恒温２小时后分别以５、３、１℃／ｍｉｎ的降温速度冷却至５００℃，切断炉子电源，在炉中冷却至室温，用与２．１相同的方法分析，含钒相晶粒大小及体积分数通过图像软件分析确定。
２．３碳热还原钢渣将表３所示成分的渣研磨成粉末与石墨和Ｓｉ０２粉末均匀混合，取１５ｇ均匀混合渣装入石墨坩埚，放人密封石英玻璃管中，用感应圈加热。
工业冶炼铝反应方程式1. 导论工业冶炼铝是一项重要的工艺，广泛应用于制造各种铝制品。
在工业生产中，通过特定的反应方程式可以将铝的矿石转化为纯铝金属。
本文将详细介绍工业冶炼铝的反应方程式及其过程。
2. 铝的矿石铝的主要矿石是铝石和脱水铝石。
铝石化学式为Al2O3，是一种重要的铝氧化物。
脱水铝石是水合铝矾石的高温产物，化学式为Al2SO4(OH)4。
这些矿石含有铝元素，但需要经过一系列的反应才能提取出纯铝金属。
3. 工业冶炼铝的步骤工业冶炼铝通常分为以下几个步骤：3.1. 起始材料的制备铝矿石经过破碎和磨碎后，形成粉末状的起始材料。
这些起始材料通常含有一定的杂质，需要经过处理以提高纯度。
3.2. 纯化铝矿石将起始材料与氢氧化钠或氢氧化铝等碱性物质反应，使铝矿石中的杂质与碱性物质形成易溶性盐类。
然后通过过滤或沉淀的方式将杂质分离出去，从而提高铝矿石的纯度。
3.3. 典型的工业冶炼铝反应方程式在工业冶炼铝的过程中，主要涉及到两个关键的反应方程式。
3.3.1. 碳与热还原一种常用的冶炼方法是通过碳与矿石中的氧反应，热还原得到铝金属。
反应方程式： 2Al2O3 + 3C -> 4Al + 3CO2上述方程式中，碳与氧反应生成二氧化碳的同时，铝矿石中的氧与铝反应生成纯铝金属。
3.3.2. 电解法另一种常用的冶炼方法是电解法。
铝矿石经过初步熔化后，作为阳极放入电解质溶液中，通过电解的方式将铝离子还原成金属铝。
反应方程式： 2Al2O3 -> 4Al3+ + 6O2- Al3+ + 3e- -> Al上述方程式中，铝离子在阳极处受到电子的还原形成纯铝金属。
4. 工业冶炼铝的优缺点工业冶炼铝有以下几个优点：•铝是一种轻质金属，具有较低的密度和优良的导电性能，适用于制造飞机、汽车等重要设备。
•冶炼铝所需的主要原料是铝矿石，而铝矿石分布广泛，资源比较丰富。
•工业冶炼铝采用的冶炼方法多样化，可以根据不同的情况选择最合适的方法。
金属冶炼方法金属冶炼是指将矿石中的金属元素提取出来的工艺过程。
在现代工业中，金属冶炼是一个非常重要的环节，因为金属是许多工业制品的基础材料，如建筑材料、机械零件、电子产品等。
金属冶炼方法有多种，下面将分别介绍几种常见的金属冶炼方法。
首先，火法冶炼是最早被人们采用的金属冶炼方法之一。
这种方法是通过高温将矿石中的金属氧化物还原为金属。
火法冶炼通常需要使用燃料和空气，将矿石和其他原料放入熔炉中进行加热，使金属氧化物还原为金属。
这种方法适用于铁、铜、铅等金属的冶炼，但是由于燃料消耗大、环境污染严重，逐渐被其他冶炼方法所取代。
其次，湿法冶炼是另一种常见的金属冶炼方法。
这种方法主要用于提取稀有金属，如金、银等。
湿法冶炼的过程是将矿石浸泡在化学溶液中，利用化学反应将金属提取出来。
这种方法的优点是可以提取高纯度的金属，但是缺点是生产成本较高，且对环境有一定影响。
另外，电解法冶炼是一种利用电解原理提取金属的方法。
这种方法通常用于提取铝、镁等活泼金属。
电解法冶炼的过程是将金属氧化物溶解在熔融的盐类中，然后通电进行电解，使金属离子在阳极处还原成金属。
这种方法能够提取高纯度的金属，且对环境影响较小，但是能耗较高。
最后，气相冶炼是一种利用气体将金属提取出来的方法。
这种方法通常用于提取钛、锆等金属。
气相冶炼的过程是将金属氧化物加热至一定温度，使其与气体发生化学反应，生成金属和气体化合物，然后通过物理或化学方法将金属分离出来。
这种方法具有高效、环保等优点，但是设备投资较大。
总的来说，金属冶炼方法有多种，每种方法都有其适用的金属和特点。
在实际生产中，需要根据矿石的成分、金属的纯度要求、生产成本等因素选择合适的冶炼方法。
随着科技的发展，金属冶炼方法也在不断创新和改进，以满足人们对金属产品的需求，并尽量减少对环境的影响。
金属冶炼的化学方程式还原法初三1.金属冶炼金属冶炼是把金属从化合态变为游离态的过程。
常用方法用碳、一氧化碳、氢气等还原剂与金属氧化物在高温下发生还原反应，获得金属单质。
国内前景全国从事稀土矿开采、冶炼分离的企业有200多家，已能生产单一稀土氧化物、单一稀土金属、稀土盐类、稀土合金、稀土功能材料等400多个种类、近千个规格的稀土产品，而且不断向高附加值、精细化、深加工产品及下游应用产品延伸。
随着我国新材料、军工、航空航天、新能源汽车等行业的快速发展，稀土金属冶炼行业发展前景看好。
2.金属冶炼的原理1.1还原法：金属氧化物(与还原剂共热)→游离态金属1.2置换法：金属盐溶液(加入活泼金属)→游离态金属（1）火法冶金又称为干式冶金，把矿石和必要的添加物一起在炉中加热至高温，熔化为液体，生成所需的化学反应，从而分离出用于精炼的粗金属的方法。
（2）湿法冶金湿法冶金是在酸、碱、盐类的水溶液中发生的以置换反应为主的从矿石中提取所需金属组分的制取方法。
此法主要应用在低本位、难熔化或微粉状的矿石。
世界上有75%的锌和镉是采用焙烧-浸取-水溶液电解法制成的。
这种方法已大部分代替了过去的火法炼锌。
其他难于分离的金属如镍-钴，锆-铪，钽-铌及稀土金属都采用湿法冶金的技术如溶剂萃取或离子交换等新方法进行分离，取得显著的效果。
1.3电解法：熔融金属盐(电解)→游离态金属(金属单质)电解法应用在不能用还原法、置换法冶炼生成单质的活泼金属(如钠、钙、钾、镁等)和需要提纯精炼的金属(如精炼铝、镀铜等)。
电解法相对成本较高，易造成环境污染，但提纯效果好、适用于多种金属。
3.常见金属冶炼方法3.1汞：热分解法：2HgO(s)=加热=2Hg(l)+O2(g);3.2铜：置换法：CuSO4+Fe==Cu+FeSO4 (湿法炼铜);3.3铝：电解法：2Al2O3=通电=4Al+3O2(注意不能用AlCl3,因为AlCl3不是离子化合物);3.4镁：电解法：MgCl2(熔融)=通电=Mg(s)+Cl2(g);3.5钠：电解法：2NaCl=通电=2Na+Cl2(g);3.6钾：原理是高沸点金属制低沸点金属：Na+KCl=(高温，真空)=K+NaCl;3.7铁：热还原法：2Fe2O3+3C=高温=4Fe+3CO2↑高炉炼铁：Fe2O3+3CO=高温=2Fe+3CO2。
![钒[1]1](https://img.taocdn.com/s1/m/accd31f8c8d376eeaeaa31fb.png)
金属的冶炼
1.定义
把金属从化合态变为游离态。
常用冶炼法：用碳一氧化碳氢气等还原剂与金属氧化物在高温下反应。
2.冶炼原理
①还原法：金属氧化物（与还原剂共热）－－→游离态金属
②置换法：金属盐溶液（加入活泼金属）－－→游离态金属
③火法冶炼（Pyrometallurgy）又称为干式冶金，把矿石和必要的添加物一起在炉中加热至高温，熔化为液体，生成所需的化学反应，从而分离出粗金属，然后再将粗金属精炼。
④湿式冶金（Hydrometallurgy）：用酸、碱、盐类的水溶液，以化学方法从矿石中提取所需金属组分，然后用水溶液电解等各种方法制取金属。
此法主要应用在低本位、难熔化或微粉状的矿石。
3. 常见的金属冶炼方法
①汞：热分解法：2HgO2Hg+O2(气体)
②铜：置换法：CuSO4+Fe==Cu+FeSO4（又叫湿法炼铜）
③铝：电解法：2Al2O34Al+3O2(注意不能用AlCl3,因为AlCl3不是离子化合物）
④镁：电解法：MgCl2(l)Mg(s)+Cl2(g)↑
⑤钠：电解法：2NaCl2Na+Cl2↑
⑥钾：高沸点金属制备低沸点金属：Na+KCl==K+NaCl(反应条件是高温，真空。
）
⑦铁：热还原法：2Fe2O3+3C2Fe+3CO2↑。
铝热还原法+碳热还原法+氢还原法冶炼金属钒（钒渣-五氧化二钒-三氧化二钒-金属钒-钒铁-钒铝合金-碳氮化钒-钒电池）原创邹建新李俊翰教授等1 铝热还原法铝热还原法基本原理铝热还原法制取金属钒通常采用五氧化二钒或三氧化二钒两种原料。
铝还原五氧化二钒的还原反应如下：3V2O5+2Al=3V2O4+ Al2O33V2O4+2Al=3V2O3+ Al2O33V2O3+2Al=6VO+ Al2O33VO+2Al=3V+ Al2O3由以上四式可得如下总反应式：3V2O5+10Al=6V+5 Al2O3上述总反应式反应的焓变为每6molV为-3735kJ或每1gV与Al2O3渣为，属于高放热反应。
另外，V、Al2O3的熔点分别为1910℃、2050℃，相对较低，有利于形成熔渣及金属钒锭。
但当铝过量时，会形成Al-V合金，使脱出铝的难度加大。
铝还原三氧化二钒的还原反应如下：V2O3+2Al=2V+ Al2O3该反应放热量较低，达不到渣熔化的温度，故只能制取粒状产品，而铝热法的渣不溶于水，故不适于用浸出法处理。
变通的方法为加入助熔剂，如KClO3，反应如下：KClO3+2Al=KCl+ Al2O3该反应放出较多热量，使渣熔化，冷却后便于与金属钒锭分离。
还原工艺1966年，Carlson采用二步法用铝还原V2O5制取钒。
第一步制取Al-V合金，第二步再精练制取高纯钒。
采用Al2O3钢罐内衬，抽真空充氩气，用燃气炉外源加热至750℃，点燃反应，反应迅速，冷却后分离渣与合金，合金再用HNO3溶液浸洗，然后粉碎成6mm 的块。
Peerfect对两步法又作出改进，改用铜坩埚，并用夹套水冷，取代有内衬的钢罐，避免了内衬耐火材料带来的污染，铜坩埚也用高纯材料制成。
抽真空充氩气，加入炉料V2O5 500g 、铝屑400g ，混匀压紧；上部添加启动料V2O5 90g、高纯铝粉50g 、I2 20g ，用一个金属钒丝盘条埋入启动料中，抽真空、排氮气、充氩气；钒丝充电启动点燃，升温至2050℃，反应迅速完成，冷却后通过重力分离渣和含金。
粗钒精炼用铝热法还原五氧化二钒制得的金属钒，钒含量为90%，可采用熔盐电解法进行精炼提纯，得到具有良好延展性、纯度达%的钒。
试用过的5种电解液，包括Li、Na、K 、Ca、Ba 的氯化物与VCl2配成的电解液，以KCl -LiCl – VCl2，CaCl2 - NaCl – VCl2 为最好。
熔盐电解钒的反应如下：阳极反应： V（粗）+2Cl-= VCl2+2e阴极反应： VCl2+2e= V（精）+2Cl-总反应： V（粗）= V（精）使用V2O5 为原料，用敞开式铝热还原法制得的还原钒，用KCl-NaCl – VCl2电解液，所得精钒，有效脱除了N 、Si，剩余杂质主要是Fe，还有O、Cr、Cu。
2 真空碳热还原法基本原理图钒氧化物、碳氧化物的生成自由能由图所知，只有当温度在1700℃以上时，碳还原钒氧化物在热力学上才是可行的。
同时，当高于1700℃时，与钒的氧化物比较，CO是最稳定的，为此碳热还原反应可以用下式予以概括：1/yVxOy+C=x/yV+CO但是碳与钒的亲和力很强，新生的钒极易与碳结合生成VC（或V2C），所以用碳还原氧化钒的历程应该如下式所示：1/yVxOy+(1+x/y)C=x/yVC+CO1/yVxOy+VC=(1+x/y)V+CO事实上的反应历程还要复杂些，例如钒的还原，要经历V2O5、V2O4、V2O3、VO、V(O)s、V等阶段，而碳化钒也有VC、V2C、V(C)s、V等阶段。
此处的V(O)s和V(C)s分别代表O、C溶解于钒中形成晶系间化合物的形态。
经过前人所作的归纳，钒氧化物碳热还原的过程可按如下步骤进行。
当温度低于1000℃时，反应按下式进行：V2O5+CO=2VO2+CO2VO2+CO=V2O3+CO2当温度高于1000℃时，则反应继续进行，并形成CO：V2O3+5C=2VC+3CO2V2O3+VC=5VO+COVO+3VC=2V2C+COVO+V2C=3V+CO按上述反应历程，欲制取金属钒，必须将钒氧化物先还原成VO、V2C，故必须采用多个还原步骤。
碳热法多步还原过程① Joly用碳热法还原V2O5，工艺流程见图。
第一步：乙炔炭黑+ V2O5，配比x( O) /x( C) = 1. 25( 摩尔比，下同)，即V2O5+4C，400时540℃，还原至生成V2O4；第二步：调整组分为V2O4 + ，加热至 1 350℃，抽真空至10Pa ，制成VC (含V86%-87% 、含C5% -6% 、含O 7%-8%)；第三步：加炭黑或V2O3，调整O/C = 1，热至1500℃，抽真空至 Pa，3h，制得粗钒(含V 96% - 97% 、含C 1% % 、含O 2% -3% )；第四步：调组分使O/C=1， 1700℃，，得延展性钒(含% 、含C 0. 12% 、含O %)，收率为95%。
图碳热还原法步骤图②Kieffer等使用V2O3、VC 为原料，置于坩埚内，装入感应炉，抽真空至，1450℃下保温8h ，再抽真空至，1500℃下保温9h，烧结的C-O-V块，再进一步用电阻炉处理，加热至1 650℃，抽真空至，2h，加入VC 调组分，再加热至1675℃保温3h，抽真空至 Pa，最后得延展钒(含N 0. 01 % 、含C 0. 12%、含O %)。
在前边的多步法中，其质量是最高的。
步骤见图。
图多步还原过程图粗钒精炼从理论上讲，碳热还原法有两种制取纯钒的途径，一种是V2C的直接分解：∆=143kJV2C=2V+C G另一种可能是先将VC分解为，反应按下式：∆=47kJVC=+ G显然第二个反应更易进行，其中是一个稳定的相。
在此基础上进行下一步反应：∆=96kJ=V+ G向电解池提供电能后，上述反应向右进行，即精炼钒的反应为：阳极反应： VCl2+ Cl-= VCl3+e2VCl3+ V2C= 3VCl2+ +V2C + 2Cl-= VCl2+ ++2e阴极反应： VCl2+2e= V（精）+ 2Cl-因此，电解总反应为：V2C= V（精）+ +此外在阳极将进一步反应为：+ 2Cl-= VCl2+ +2e上式与阴极反应式结合，净反应为：= V（精）+商业性的还原钒含V 85%，含C 10%，含其它杂质（O、Fe、Cr）5%，目前已精炼出%的纯钒。
使用的是48%BaCl2--31%KCl--21%NaCl ，再配加5%-12% VCl2的电解液，670℃，槽电压为（或），阴极电流密度为2150-9700A/m2（或1100-3200A/m2），阴极电流效率为70%（或87%），钒收率为84%（或77%）。
所有原料均先做一次预电解加以整理，然后再进行正规电解。
3 硅热还原法Prabhat 等报道了一种通过硅热还原钒氧化物和熔融盐电解精炼工艺相结合制备高纯金属钒的方法。
该方法首先是在真空状态和1873 ～1973K 温度条件下，将钒的氧化物（V2O5 或V2O3）用硅或硅和碳的混合物进行还原得到粗金属钒，再将这种含钒%、含硅4%、含氧%的粗金属钒在LiCl－KCl－VCl2组成的熔融盐电解质中进行精炼，最终可得到纯度大于%金属钒。
4 氢还原法钒氧化物的氢还原钒氧化物的氢还原如下：V2O5+H2= V2O4+H2OV2O4+H2= V2O3+H2OV2O3+H2= 2VO+H2OVO+H2= V+H2O上述反应的自由能变化与温度关系如图所示，图中居中的线是水生成的标准线。
图钒氧化物、水的反应自由能变化与温度的关系氯化钒的氢还原用氢还原氯化钒的反应原理如下：2VCl4+H2=2VCl3+2HCl2VCl3+H2=2VCl2+2HClVCl2+H2=V+2HCl以上反应的自由能变化如图所示，图中上起第三条线为盐酸合成线，即：Cl2+H2=V+2HCl图用氢还原氯化钒的反应生成自由能与温度的关系20 世纪50年代， Tyzack 、Eng1and 采用φ75mm x 1200rnm 的Si 管，置于氧化铝马弗炉中，用VCl3作为原料，置于Mo舟中，放人反应器内，所用氢气先通过铀屑净化。
反应分两步，首先在450- 500℃条件下，VCl3还原为VCl2，然后再升高温度至1000℃，VCl2还原为V，反应速度很慢， 500gVCl2需加热一周，产品为轻度烧结的熔片，收率约80%-88%；产品中的杂质含量大多在10-4数量级，来源于最初采用的原料钒块。
熔片易粉碎以下，可以再固化压块，在1750℃条件下真空烧结，可得延展性钒。
硬度为120- 150VPN ，其中杂质含量较高的有：Ca为0. 15% - 0 25%， W 为0. 15% -0. 3%，Zn 为0. 2% %，O为0 . 25%%，H 为0. 54% -1. 5% 。
工艺流程见图。
图氢还原氯化钒工艺流程5 冶炼金属钒新技术攀钢集团有限公司采用碳热还原—熔盐电解相结合的方法制备了金属钒。
该方法以钒的氧化物和单质形式的碳还原剂为原料，按照钒的氧化物和单质形式的碳还原剂反应生成VC m O n和CO的化学反应的化学计量比混合形成混合料，并将混合料压制成型，其中0<m≤1，0<n≤1，m≤n；在800℃～1600℃的温度范围内，使压制成型的混合料反应，生成具有导电性能的VC m O n；以VC m O n作为消耗阳极，以导电材料作为阴极，以碱金属的卤化物熔盐体系、碱土金属的卤化物熔盐体系或它们的组合作为电解液从而组成电解池，在400℃～1000℃的温度范围内执行电解，在电解过程中，消耗阳极所含的碳和氧形成气体CO、CO2或O2放出，同时钒以离子的形式进入电解液并在阴极沉积得到金属钒。
北京科技大学采用熔盐电解法制备出了高纯金属钒。
该方法将微波流化床技术与FFC 电脱氧技术相结合，以五氧化二钒为原料制备金属钒。
该工艺首先利用微波流化床加热效率高、升温迅速、气固接触，采用氢气或一氧化碳为还原气，于600-650℃下将低熔点五氧化二钒（熔点690℃）短时间内直接还原为三氧化二钒。
三氧化二钒具有较高的熔点，可直接经过成型烧结工序制备成为氧化物阴极。
氧化物阴极于氯化钙熔盐或氯化钙-氯化钠混合熔盐内进行FFC电脱氧，电解后的阴极用超声波粉碎，然后经水洗、酸洗、酒精洗以除杂，最终得到纯度99%以上的金属钒，电流效率保持在70%以上，微波加热设备能量利用率在80%以上，电解能耗在10kwh~13kwh/kg。
参考文献[1] 陈厚生. 钒和钒合金. 化工百科全书. 第4卷. 北京：化学工业出版社, 1993:73~92[2] 廖世明, 柏谈论[M]. 国外钒冶金. 北京：冶金工业出版社, 1985[3] СмирновЛ Аи др. Производствои использованиеванадиевыхшлаков，Москва：Металлургия．1985[4] 杨守志. 钒冶金[M]. 北京：冶金工业出版社, 2010[5] 黄道鑫, 陈厚生. 提钒炼钢[M]. 北京：冶金工业出版社, 2000[6] 陈鉴. 钒及钒冶金[M]. 攀枝花资源综合利用领导小组办公室出版, 1983[7] 邢学永, 李斯加. 金属钒的制备研究进展[J]. 四川有色金属, 2009, (1):11-14[8] 中华人民共和国国家知识产权局网站参考文献：《钒钛产品生产工艺与设备》，北京：化学工业出版社，作者：邹建新等，《钒钛物理化学》，北京：化工出版社，作者：邹建新，2016（钒钛资源综合利用四川省重点实验室【攀枝花学院】，）四川省钒钛材料工程技术中心。
