常用磁芯参数

常用磁芯参数表【EER磁芯】■ 用途：高频开关电源变压器、匹配变压器、扼流变压器等。

【EE磁芯】■ 用途：电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器、电感器及扼流圈、脉冲变压器等。

【ETD磁芯】■ 用途：电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器。

【EI 磁芯】■ 用途：高频开关电源变压器、功率变压器、整流变压器、电压互感器等。

【ET 磁芯】■ 用途：滤波变压器【EFD 磁芯】■ 用途：高频开关电源变压器器、整流变压器、开关变压器等。

【UF 磁芯】■ 用途：整流变压器、脉冲变压器、扼流变压器、电源变压器等。

【PQ 磁芯】■ 用途高频开关电源变压器、整流变压器等。

【RM 磁芯】■ 用途：高频开关电源变压器、整流变压器、屏蔽变压器、脉冲变压器、脉冲功率变压器、扼流变压器、滤波变压器。

【EP 磁芯】■ 用途：功率变压器、宽频变压器、屏蔽变压器、脉冲变压器等。

【H 磁芯】■ 用途：宽带变压器、脉冲变压器、脉冲功率变压器、隔离变压器、滤波变压器、扼流变压器、匹配变压器等。

软磁铁氧体磁芯形状与尺寸标准(一)软磁铁氧体磁芯形状软磁铁氧体是软磁铁氧体材料和软磁铁氧体磁芯的总称。

软磁铁氧体磁芯是用软磁铁氧体材料制成的元件或零件，或是由软磁铁氧体材料根据不同形式组成的磁路。

磁芯的形状基本上由成型（形）模具决定，而成型（形）模具又根据磁芯的形状进行设计与制造。

磁芯按磁力线的路径大致可分两大类；磁芯按具体形状分，有各种各样：磁芯按磁力线路径分类磁芯按使用时磁化过程所产生磁力线的路径可分为开路磁芯和闭路磁芯两类。

第一类为开路磁芯。

这类磁芯的磁路是开启的（open magnetic circuits），通过磁芯的磁通同时要通过周围空间（气隙）才能形成闭合磁路。

开路磁芯的气隙占磁路总长度的相当部分，磁阻很大，磁路中的部分磁通在达到气隙以前就已离开磁芯形成漏磁通。

因而，开路磁芯在磁路各个截面上的磁通不相等，这是开路磁芯的特点。

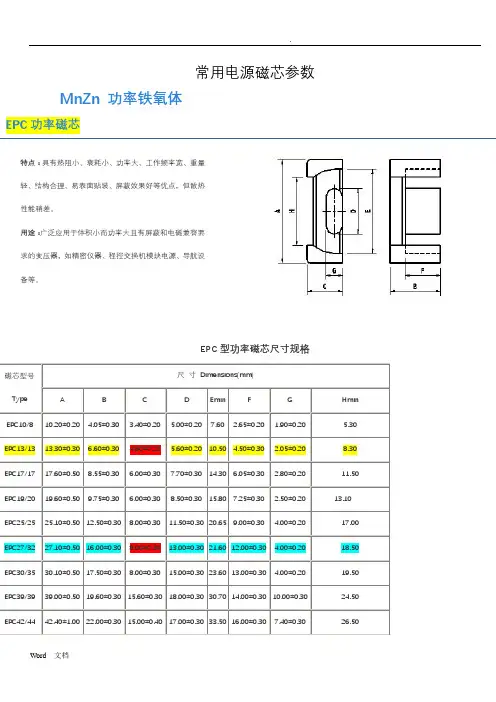

常用电源磁芯参数MnZn 功率铁氧体EPC功率磁芯特点：具有热阻小、衰耗小、功率大、工作频率宽、重量轻、结构合理、易表面贴装、屏蔽效果好等优点，但散热性能稍差。

用途：广泛应用于体积小而功率大且有屏蔽和电磁兼容要求的变压器，如精密仪器、程控交换机模块电源、导航设备等。

EPC型功率磁芯尺寸规格磁芯型号Type尺寸Dimensions(mm)A B C D Emin F G HminEPC10/8 10.20±0.20 4.05±0.30 3.40±0.20 5.00±0.20 7.60 2.65±0.20 1.90±0.20 5.30 EPC13/13 13.30±0.30 6.60±0.30 4.60±0.20 5.60±0.20 10.50 4.50±0.30 2.05±0.20 8.30 EPC17/17 17.60±0.50 8.55±0.30 6.00±0.30 7.70±0.30 14.30 6.05±0.30 2.80±0.20 11.50 EPC19/20 19.60±0.50 9.75±0.30 6.00±0.30 8.50±0.30 15.80 7.25±0.30 2.50±0.20 13.10 EPC25/25 25.10±0.50 12.50±0.30 8.00±0.30 11.50±0.30 20.65 9.00±0.30 4.00±0.20 17.00 EPC27/32 27.10±0.50 16.00±0.30 8.00±0.30 13.00±0.30 21.60 12.00±0.30 4.00±0.20 18.50 EPC30/35 30.10±0.50 17.50±0.30 8.00±0.30 15.00±0.30 23.60 13.00±0.30 4.00±0.20 19.50 EPC39/39 39.00±0.50 19.60±0.30 15.60±0.30 18.00±0.30 30.70 14.00±0.30 10.00±0.30 24.50 EPC42/44 42.40±1.00 22.00±0.30 15.00±0.40 17.00±0.30 33.50 16.00±0.30 7.40±0.30 26.50EPC功率磁芯电气特性及有效参数注：AL值测试条件为1KHz,0.25v,100Ts,25±3℃Pc值测试条件为100KHz,200mT,100℃EE、EEL、EF型功率磁芯特点：引线空间大，绕制接线方便。

ef25磁芯参数EF25磁芯参数磁芯是一种用于电子设备中电感器和变压器的重要元件。

EF25磁芯是一种常用的磁芯类型，其参数包括材料、尺寸、电感等重要指标。

一、磁芯材料EF25磁芯通常采用的是低损耗的磁性材料，如磁铁氧体材料。

磁铁氧体具有高磁导率、低磁滞损耗和较高的饱和磁感应强度，适合用于高频应用。

二、尺寸参数EF25磁芯的尺寸参数通常由外径、内径和高度来表示。

外径指磁芯外部的直径，内径指磁芯内部的直径，高度指磁芯的厚度。

这些参数决定了磁芯的体积和表面积，进而影响到磁芯的磁导率和损耗。

三、电感参数EF25磁芯的电感参数主要包括电感值和电感容差。

电感值是磁芯在一定条件下的电感大小，单位通常为亨利（H）。

电感容差指磁芯的电感值与标称值之间的偏差。

这些参数对于电感器和变压器的性能具有重要影响，需要根据具体应用需求进行选择和设计。

EF25磁芯具有较高的电感值和较低的电感容差，适合用于高精度的电感器和变压器。

在选用磁芯时，需根据具体应用的工作频率、电流和电压等参数来确定合适的电感值和容差范围，以保证设备的性能和稳定性。

EF25磁芯还具有较好的温度特性，能够在较宽的温度范围内保持稳定的电感性能。

这使得EF25磁芯在一些特殊的工作环境下具有优势，如高温或低温环境。

在应用中，EF25磁芯通常需要通过绕制线圈来实现电感效果。

线圈的匝数和布局方式也会对磁芯的性能产生影响。

因此，在设计和制造过程中，需要综合考虑磁芯、线圈和外部电路等各个因素，以实现最佳的电感器和变压器性能。

总结：EF25磁芯是一种常用的磁芯类型，具有低损耗、高磁导率和较高的饱和磁感应强度等优点。

其材料、尺寸和电感参数是选择和设计磁芯时需要考虑的重要指标。

合理选择和应用EF25磁芯，可以实现高精度、稳定性能的电感器和变压器。

为了充分发挥EF25磁芯的优势，还需要综合考虑线圈设计、外部电路等因素，以实现最佳性能。

常用磁芯参数表【EER磁芯】■ 用途：高频开关电源变压器、匹配变压器、扼流变压器等。

【EE磁芯】■ 用途：电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器、电感器及扼流圈、脉冲变压器等。

【ETD磁芯】■ 用途：电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器。

【EI 磁芯】■ 用途：高频开关电源变压器、功率变压器、整流变压器、电压互感器等。

【ET 磁芯】■ 用途：滤波变压器【EFD 磁芯】■ 用途：高频开关电源变压器器、整流变压器、开关变压器等。

【UF 磁芯】■ 用途：整流变压器、脉冲变压器、扼流变压器、电源变压器等。

【PQ 磁芯】■ 用途高频开关电源变压器、整流变压器等。

【RM 磁芯】■ 用途：高频开关电源变压器、整流变压器、屏蔽变压器、脉冲变压器、脉冲功率变压器、扼流变压器、滤波变压器。

【EP 磁芯】■ 用途：功率变压器、宽频变压器、屏蔽变压器、脉冲变压器等。

【H 磁芯】■ 用途：宽带变压器、脉冲变压器、脉冲功率变压器、隔离变压器、滤波变压器、扼流变压器、匹配变压器等。

软磁铁氧体磁芯形状与尺寸标准(一)软磁铁氧体磁芯形状软磁铁氧体是软磁铁氧体材料和软磁铁氧体磁芯的总称。

软磁铁氧体磁芯是用软磁铁氧体材料制成的元件或零件，或是由软磁铁氧体材料根据不同形式组成的磁路。

磁芯的形状基本上由成型（形）模具决定，而成型（形）模具又根据磁芯的形状进行设计与制造。

磁芯按磁力线的路径大致可分两大类；磁芯按具体形状分，有各种各样：1.1 磁芯按磁力线路径分类磁芯按使用时磁化过程所产生磁力线的路径可分为开路磁芯和闭路磁芯两类。

第一类为开路磁芯。

这类磁芯的磁路是开启的（open magnetic circuits），通过磁芯的磁通同时要通过周围空间（气隙）才能形成闭合磁路。

开路磁芯的气隙占磁路总长度的相当部分，磁阻很大，磁路中的部分磁通在达到气隙以前就已离开磁芯形成漏磁通。

因而，开路磁芯在磁路各个截面上的磁通不相等，这是开路磁芯的特点。
