螺纹车刀刀尖宽度的计算

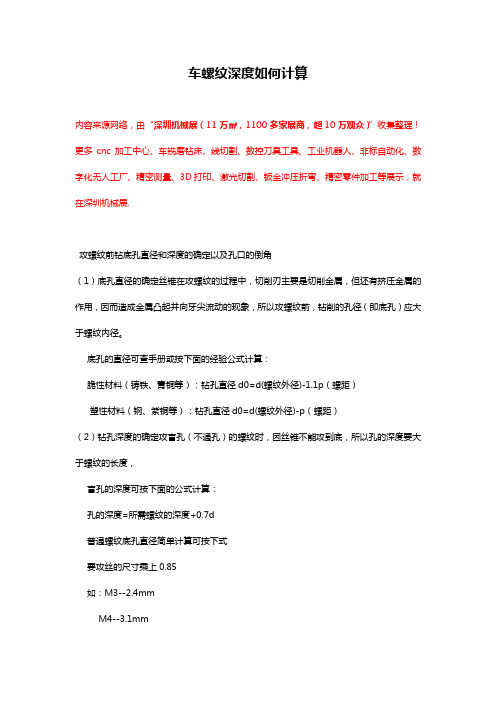

车螺纹深度如何计算内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.攻螺纹前钻底孔直径和深度的确定以及孔口的倒角（1）底孔直径的确定丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径（即底孔）应大于螺纹内径。

底孔的直径可查手册或按下面的经验公式计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）（2）钻孔深度的确定攻盲孔（不通孔）的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，盲孔的深度可按下面的公式计算：孔的深度=所需螺纹的深度+0.7d普通螺纹底孔直径简单计算可按下式要攻丝的尺寸乘上0.85如：M3--2.4mmM4--3.1mmM5--4.2mM6--5.1mmM8--6.8mm公制螺纹的计算方法：底径=大径-1.0825*螺距英制螺纹的计算方法：底径=大径-1.28*螺距脆性材料钻孔直径D=d(螺纹外径)-1.1p（螺距）塑性材料钻孔直径D=d(螺纹外径)-p（螺距）除了以上的经验公式外,还要考虑螺纹的公差等级. 普通公制螺纹用外径-螺距。

公制螺纹(MM牙)牙深=0.6495*牙距P(牙角60度)内牙孔径=公称直径-1.0825*PM20x2.5-6H/7g (右手)-(单头螺纹)-(公制粗牙) (公称直径20mm) (牙距2.5mm)(内螺纹配合等级6H)(外螺纹配合等级7g)左-双头-M20x1.5 (左手)-(双头螺纹)-(公制细牙) (公称直径20mm) (牙距1.5mm)(统一标准螺纹)牙深=0.6495*(25.4/每吋牙数)(牙角60度)3/4-10UNC-2A(UNC粗牙)(UNF细牙)(1A 2A 3A 外牙公差配合等级)(1B 2B 3B 内牙公差配合等级)UNC美制统一标准粗牙螺纹外径3/4英吋,每英吋10牙外牙 2级公差配合管螺纹(英制PT)牙深=0.6403*(25.4/每吋牙数)(牙角55度)PT 3/4-14 (锥度管螺纹) 锥度管螺纹,锥度比1/16 3/4英吋管用,每英吋14牙管螺纹(PS直螺纹)(PF细牙)牙深=0.6403*(25.4/每吋牙数)(牙角55度)PS 3/4-14 (直形管螺纹)PF1 1/8-16 (直形管螺纹)直形管螺纹3/4英吋管用,每英吋14牙1 1/8英吋管用,每英吋16牙管螺纹(美制NPT)(牙角60度)NPT 3/4-14 (锥形管螺纹) 锥形管螺纹,锥度比1/163/4英吋管用,每英吋14牙梯形螺纹(30度公制)TM40*6 公称直径40mm 牙距6.0mm梯形螺纹(29度爱克姆螺纹)TW26*5 外径26mm,每英吋5牙方形螺纹车牙的计算考虑条件计算公式公制牙与英制牙的转换每吋螺纹数 n = 25.4 / 牙距 P牙距 P = 25.4 / 每吋螺纹数 n因为工件材料及刀具所决定的转速转速 N = (1000周速 V ) / (圆周率 p * 直径 D ) 因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N = 4000/ P刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距 P ) * (主轴转速 S ) / 500退刀最距离 L2L2 = (牙距 P ) * (主轴转速 S ) / 2000牙深及牙底径d 牙深 h =0.6495 * P牙底径 d =公称外径 D - 2 * h例题：车制外牙3/4"-10UNC 20mm长公制牙与英制牙的转换牙距 P = 25.4 / (吋螺纹数 n)P = 25.4 / 10 = 2.54mm因为工件材料及刀具所决定的转速外径 D = 3 / 4英吋 = 25.4 * (3/4) =19.05MM 转速 N = (1000周速V) / (圆周率 p * 直径 D )N = 1000V / pD = 1000 * 120 / (3.1416*19.05)=2005 rpm (转/分)因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N = 4000 / PN = 4000/2.54 = 1575 rpm综合工件材料刀具及机械结构所决定的转速 N = 1575 转N = 2005转两者转速选择较低者,即1575转刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距P) * (主轴转速S) / 500L1 = 2.54*1575/500=8.00mm退刀最小距离 L2L2 = (牙距P) * (主轴转速S) / 2000L2 = 2.54*1575/2000=2.00mm牙深及牙底径d 牙深径 d = 公称外径 D-2*h =19.05-2*1.65 = 15.75mm内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。

数控车削普通螺纹压牙深计算公式
数控车削普通螺纹，多采用螺纹车刀刀尖作为对刀位置，通常需要计算出螺纹的牙深，作为X方向进刀的坐标依据，通过对螺纹小径尺寸的控制，间接保证螺纹中径尺寸，普通螺纹主要几何参数的术语和定义，如图1所示。

图1
d--外螺纹大径； d1--外螺纹小径；d2--外螺纹中径；
P--螺距；H--原始三角高度；L--标准螺纹牙深
以外螺纹为例，普通螺纹的小径与其公称直径之间存在如下关系：d1=d﹣1.0825P，标准螺纹牙深为L=5/8H=0.5412P；数控车削中多使用机夹刀具和机夹刀片，其中机夹刀片存在刀尖圆弧半径R值，R值在车削中对螺纹牙深有影响，如图2所示，h=R，外螺纹牙顶到标准三角形底的尺寸是K=7/8H=0.7578P，因此数控车削普通螺纹牙深计算公式为L′=K﹣h =0.7578P﹣R，此时车出的牙底宽度不是P/4，也不是一个平面，而是以R为半径的中心角为90°的一段圆弧。

图2
数控车削普通螺纹内螺纹的特点与外螺纹类似，在此不再赘述。

目前使用的数控机加工类教材对外螺纹牙深计算公式并不统一，多以0.6495P作为牙深，其中参数0.6495应该来自于普通螺纹中径计算公式，d2=d﹣2×3/8H=d﹣0.6495P，综上所述，这个牙深计算方法应用于数控车削普通螺纹是错误的，在实践中证明也完全不可行，应当及时更正。

螺纹加工之切削计算公式什么是螺纹？螺纹是从外部或内部切入工件的螺旋线。

螺纹的主要功能是：•通过组合内螺纹产品和外螺纹产品形成机械连接。

•通过将旋转运动转换为线性运动传递运动，反之亦然。

•得到机械优点。

螺纹牙型和术语螺纹牙型确定螺纹的几何形状，包括工件直径 (大径、中径和小径)；螺纹牙型角；螺距和螺旋角。

螺纹术语1.牙底–连接两个相邻螺纹牙侧的底部表面。

2.牙侧–连接牙顶和牙底的螺纹侧表面。

3.牙顶–连接两个牙侧的顶部表面。

P = 螺距，mm或每英寸螺纹数 (t.p.i.)ß = 牙型角ϕ = 螺纹螺旋升角d = 外螺纹大径D = 内螺纹大径d1 = 外螺纹小径D1 = 内螺纹小径d2 = 外螺纹中径D2 = 内螺纹中径中径，d2 / D2螺纹的有效直径。

大约在大径和小径之间一半的位置处。

螺纹的几何形状基于螺纹中径 (d, D) 和螺距 (P) ：工件上沿着螺纹从牙型上的一点到相应的下一点的轴向距离。

这也可以看作是从工件绕开的一个三角形。

定义vc = 切削速度 (m/min) ap = 总的螺纹深度 (mm) nap = 总的螺纹深度 (mm) t.p.i. = 每英寸螺纹数进给量 = 螺距普通螺纹牙型适用于机械工业所有领域的一般性用途V型60°V型55°公制 (MM)UN燃气、水和污水的管道配件和连接件惠氏螺纹 (WH)NPT (NT)蒸汽、燃气和水管的管螺纹BSPT (PT)NPTF (NF)食品和消防行业的管连接件圆形 (RN)航天航空用螺纹MJUNJ (NJ)传动装置的螺纹梯形 (TR)ACME (AC)STUB-ACME (SA)油气API 60°V-0.038R、V-0.040 V-0.050API圆形60° (RD)API偏梯形 (BU)公式采用进刀量连续递减方式时，每次走刀进给量的计算公式。

示例：工况___________________________外螺纹加工螺距： 1.5 mmap： 0.94 mmnap： 6次走刀计算___________________________结果__________________________ 第1次走刀，进给量= 0.23 mm第2次走刀，进给量0.42 - 0.23 = 0.19 mm第3次走刀，进给量0.59 - 0.42 = 0.17 mm第4次走刀，进给量0.73 - 0.59 = 0.14 mm第5次走刀，进给量0.84 - 0.73 = 0.11 mm第6次走刀，进给量0.94 - 0.84 = 0.10 mm。

螺纹加工计算公式螺纹加工是一种常用的加工方法，用于制造各种螺纹连接件。

螺纹加工的关键在于准确计算出所需的参数，以保证加工质量和精度。

下面将为大家介绍一些常用的螺纹加工计算公式。

首先，我们先来了解一下螺纹加工的一些基本概念。

螺纹是一种沿轴线方向连续旋转的曲线，常用于连接、传动和定位等功能。

常见的螺纹有三种基本类型：外螺纹、内螺纹和环缝（圆柱）螺纹。

螺纹的参数有很多，比如螺距、螺纹高度、公称直径等。

螺距是一种螺纹参数，表示螺纹上相邻两个螺纹齿的轴向间距，通常用P表示。

螺距的计算公式是螺纹高度除以螺纹的齿数。

螺纹高度可以通过公式H=2πr/N来计算，其中r表示半径，N表示齿数。

在螺纹加工中，常用到的一个重要参数是公称直径。

公称直径是指螺纹的理想圆柱直径，一般用D表示。

对于内螺纹来说，公称直径等于内螺纹的孔径；对于外螺纹来说，公称直径等于外螺纹的峰距。

在计算螺纹加工参数时，还需要考虑一些修正系数。

比如，修正系数是一种修正螺距的系数，通常用K表示。

修正系数的计算公式是螺距与公称直径的比值，即K=P/D。

修正系数的作用是校正由于切削刃形成的误差，以保证螺距的准确度和精度。

螺纹加工的计算还需要考虑到切削速度和进给量等参数。

切削速度是指切削工具与工件表面之间相对运动的速度，通常用V表示。

切削速度的计算公式是V=πDN/1000，其中D为公称直径，N为转速。

进给量是指切削工具在单位时间内在轴向方向上移动的距离，通常用F表示。

进给量的计算公式是F=V/1000×n，其中V为切削速度，n为转速。

在实际应用中，为了提高螺纹加工的效率和质量，还可以根据具体情况选择不同的进给方式和切削角度。

常见的进给方式有自动进给和手动进给两种。

自动进给可以通过机械传动来实现，可以提高加工效率和准确度；手动进给则需要操作人员手动控制，适用于小批量和修补加工。

切削角度是指切削工具相对于工件的角度，通常用α表示。

常见的切削角度有切入角、切削角和切出角等。

螺纹加工计算公式(一)
螺纹加工
1. 螺纹加工的基本概念
螺纹加工是指通过切削工具在工件上加工出螺纹的一种方法。

螺纹可用于连接、传动和定位等多种应用场景，因此螺纹加工常见于机械加工领域。

2. 常见螺纹加工计算公式
在螺纹加工中，我们常用以下计算公式来确定螺纹的参数。

螺距计算公式
螺距是指螺纹螺旋线上相邻两峰的距离，它是螺纹加工中的重要参数。

螺距的计算公式如下：
螺距 = 前进长度 / 圈数
螺纹高度计算公式
螺纹高度是指螺纹螺旋线上顶点到底点的距离。

螺纹高度的计算公式如下：
螺纹高度= (π * 直径) / 等级
螺纹进给量计算公式
螺纹进给量是指刀具在一个螺旋周期内的轴向位移。

螺纹进给量
的计算公式如下：
螺纹进给量 = 螺距 / 螺纹长
3. 螺纹加工计算实例
以下是一个螺纹加工计算的实例，以更好地理解上述公式的应用。

假设要加工一根直径为20mm、螺距为2mm、等级为6的外螺纹。

我们可以通过以下步骤来计算相关参数：
1.计算螺纹高度：
螺纹高度= (π * 直径) / 等级
= ( * 20) / 6
≈
2.计算螺纹进给量：
螺纹进给量 = 螺距 / 螺纹长
= 2 /
≈
通过以上计算，我们得知该外螺纹的螺纹高度约为，螺纹进给量
约为。

结论
螺纹加工是机械加工领域中常见的一种加工方法，通过以上列举的计算公式，可以帮助我们确定螺纹的相关参数，从而达到精确的加工效果。

）首先，是需要知道该1/2锥管螺纹的大径，小径，螺距，才能加工出来。

查锥管螺纹标准，可以知道其牙数14，螺距为1.814，牙高为1.162，大径为20.955，小径为18.631，基准距离的基本值为8.2mm，（最大为10，最小为6.4），如果是外锥螺纹时，还需要知道它的有效螺纹长度应不小于13.2（最长为15，最短为11.4）2）如何应用以上查得的参数，来应用于数控加工编程以外锥管螺纹1/2为例，把外锥螺纹想象成一个梯形，底朝左，顶朝右。

底端即为大端直径，记为D,顶端即为小端直径，记为d，大径在距离小端8.2mm的地方。

因为管螺纹锥度比=1：16 =（大D-小d）/锥轴线长，所以可以得到（20.955-d）/8.2=1/16，计算得到d=20.443；同理，有（D-20.443）/13.2=1/16，计算得到D=21.2683）利用计算得到的D,d，加工出螺纹的外锥，“梯形”的高暂定为13.2mm；4）计算出螺纹锥度R=(D-d)/2=0.413下面开始编程G92和G76均可以以G92为例进行说明编程如下（此处以广数980T为例，T0101M3S300G0Z5M8X24G92X20.568Z-13.2R-0.1413I14X19.968X19.468X19.068X19.058X19.038G0X100M5M9M30 数控车床数控小径数控车床怎样计算螺纹牙高…大径…小径…d的算法有很多种，根据不同的罗纹有不同的值。

下面我给你具体分开来算：1：公制螺纹d=D-1.0825乘P；2：55度英制螺纹d=D-1.2乘P；3：60度圆锥管螺纹d=D-1.6乘P；4：55度圆锥管螺纹d=D-1.28乘P；5：55度圆柱管螺纹d=D-1.3乘P；6：60度米制锥螺纹d=D-1.3乘P；注：d=螺纹小径，D=螺纹大径，P=螺距，H就是牙形高度粗牙就是M+公称直径（也就是螺纹大径）。

例如：M10，M16细牙就是M+公称直径乘螺距。

数控加工常用（螺纹）计算公式，简单易懂数控加工常用（螺纹）计算公式，简单易懂奇趣科技国际标准一、挤牙丝攻内孔径计算公式：公式：牙外径－1/2×牙距例1：公式：M3×0.5＝3－(1/2×0.5)＝2.75mmM6×1.0＝6－(1/2×1.0)＝5.5mm例2：公式：M3×0.5＝3－(0.5÷2)＝2.75mmM6×1.0＝6－(1.0÷2)＝5.5mm二、一般英制丝攻之换算公式：1英寸=25.4mm（代码）例1：（1/4-30）1/4×25.4＝6.35(牙径)25.4÷30＝0.846(牙距)则1/4-30换算成公制牙应为：M6.35×0.846例2：（3/16-32）3/16×25.4＝4.76(牙径)25.4÷32＝0.79(牙距)则3/16-32换算成公制牙应为：M4.76×0.79三、一般英制牙换算成公制牙的公式：分子÷分母×25.4＝牙外径（同上）例1：(3/8-24)3÷8×25.4＝9.525(牙外径)25.4÷24＝1.058(公制牙距)则3/8-24换算成公制牙应为：M9.525×1.058四、美制牙换算公制牙公式：例：6-326-32 (0.06+0.013)/代码×6＝0.1380.138×25.4＝3.505（牙外径）25.4÷32＝0.635（牙距）那么6-32换算成公制牙应为：M3.505×0.635 1、孔内径计算公式：牙外径－1/2×牙距则应为：M3.505－1/2×0.635＝3.19那么6-32他内孔径应为3.192、挤压丝攻内孔算法：下孔径简易计算公式1：牙外径－（牙距×0.4250.475）/代码＝下孔径例1：M6×1.0M6－(1.0×0.425)＝5.575（最大下孔径）M6－（1.0×0.475）＝5.525(最小)例2：切削丝攻下孔内径简易计算公式：M6－(1.0×0.85)＝5.15（最大）M6－(1.0×0.95)＝5.05(最小)M6－（牙距×0.860.96）/代码＝下孔径例3：M6×1.0＝6－1.0＝5.0+0.05＝5.05五、压牙外径计算简易公式：1．直径－0.01×0.645×牙距（需通规通止规止）例1：M3×0.5＝3－0.01×0.645×0.5＝2.58(外径) 例2：M6×1.0＝6－0.1×0.645×1.0＝5.25(外径) 六、公制牙滚造径计算公式：（饱牙计算）例1：M3×0.5＝3－0.6495×0.5＝2.68(车削前外径) 例2：M6×1.0＝6－0.6495×1.0＝5.35(车削前外径) 七、压花外径深度（外径）外径÷25.4×花齿距＝压花前外径例：4.1÷25.4×0.8(花距)＝0.13 压花深度应为0.13 八、多边形材料之对角换算公式：1．四角形：对边径×1.414＝对角径2．五角形：对边径×1.2361＝对角径3．六角形：对边直径×1.1547＝对角直径公式2： 1．四角：对边径÷0.71＝对角径2．六角：对边径÷0.866＝对角径九、刀具厚度（切刀）：材料外径÷10+0.7参考值十、锥度的计算公式：公式1：（大头直径－小头直径）÷（2×锥度的总长）＝度数等于查三角函数值公式2：简易（大头直径－小头直径）÷28.7÷总长＝度数。

螺纹车刀角度参数
以下是螺纹车刀的主要角度参数：
1. 刀尖角：此角度等于牙型角。

车削普通螺纹时，牙型角为60度。

英制螺纹时，牙型角为55度。

2. 前角：一般为0度至15度。

精车或精度要求高的螺纹，径向前角取得小些，约为0度至5度。

3. 后角：一般为5度至15度。

因受螺纹升角的影响，进刀方向一面的后角应磨得稍大些。

但大直径、小螺距的三角形螺纹，这种影响可忽略不计。

此外，在车削较大螺距以及硬度较高的螺纹时，应在车刀的两个切削刃上磨出宽度为4mm的倒棱，以防止崩刃并减少切削力。

以上信息仅供参考，如需了解更多信息，建议查阅专业书籍或咨询专业人士。

三角形螺纹车刀的使用1）三角形螺纹车刀的几何角度(1)刀尖角应该等于牙型角，车普通螺纹时为60°，英只螺纹为55°。

(2)前角一般为0°～10°。

因为螺纹车刀的纵向前角对牙型角有很大影响，所以精车时或精度要求高的螺纹，径向前角取得小一些，约0°～5°。

(3)后角一般为5°～10°。

因受螺纹升角的影响，进刀方向一面的后角应磨得稍大一些。

但大直径、小螺距的三角形螺纹，这种影响可忽略不计。

2)三角形螺纹车刀的刃磨(1)刃磨要求①根据粗、精车的要求，刃磨出合理的前、后角。

粗车刀前角大、后角小，精车刀则相反；②车刀的左右刀刃必须使之线,无崩刃；③刀头不歪斜，牙型半角相等；④内螺纹车刀刀尖角平分线必须与刀杆垂直；⑤内螺纹车刀后角应适当大些，一般磨有两个后角。

(2)刀尖角的刃磨和检查由于螺纹车刀刀尖角要求高、刀头体积小，因此刃磨起来比一般车刀困难。

在刃磨高速钢螺纹车刀时，若感到发热烫手，必须及时用水冷却，否则容易引起刀尖退火；刃磨硬质合金车刀时，应注意刃磨顺序，一般是先将刀头后面适当粗磨，随后在刃磨两侧面，以免产生刀尖爆裂。

在精磨时，应注意防止压力过大而震碎刀片，同时要防止刀具在刃磨时骤冷而损坏刀具。

为了保证磨出准确的刀尖角,在刃磨时可用螺纹角度样板测量，样板形状如下图1-8-2所示。

测量时把刀尖角与样板贴合，对准光源，仔细观察两边贴合的间隙，并进行修磨。

a)三角螺纹样板 b)较厚螺纹样板测量刀尖角图1-8-2 刀尖角检查对于具有纵向前角的螺纹车刀可以用一种厚度较厚的特制螺纹样板来测量刀尖角，如上图右所示。

测量时样板应与车刀底面平行，用透光法检查，这样量出的角度近似等于牙形角。

(3)三角形螺纹车刀刃磨练习实例如下图1-8-3所示图1-8-3 三角形螺纹车刀几何参数①粗磨主、副后面（刀尖角初步形成）；②粗、精磨前面或前角；③精磨主副后面，刀尖角用样板检查修正；④车刀刀尖倒棱宽度一般为0.1×螺距。

车工初级-练习八(总分70,考试时间90分钟)是非题1. 普通螺纹的基本牙型中，牙顶和牙底均在H/4处削平。

( )A. 正确B. 错误2. 在螺纹代号后若注明“左”字，则是左旋螺纹，未注明的为右旋螺纹。

( )A. 正确B. 错误3. 刃磨车削右旋丝杠的螺纹车刀时，左侧静止后角应大于右侧静止后角。

( )A. 正确B. 错误4. 磨螺纹车刀时，两个切削刃的后角都应磨成相同的角度。

( )A. 正确B. 错误5. 具有纵向前角的螺纹车刀，其修正后的刀尖角一定小于螺纹牙型角。

( )A. 正确B. 错误6. 三角螺纹车刀装夹时，车刀刀尖角的中心线必须与工件轴线严格保持垂直，否则会产生牙形歪斜。

( )A. 正确B. 错误7. 攻螺纹和套螺纹时，切削速度高，会使螺纹中径尺寸不对。

( )A. 正确B. 错误8. 精磨高速钢螺纹车刀选用80粒度氧化铝砂轮精磨。

( )A. 正确B. 错误9. 检查螺纹车刀的刀尖角，螺纹样板应水平放置。

( )A. 正确B. 错误10. 在调整交换齿轮时，应把车床电器开关关闭后才能进行调整。

( )A. 正确B. 错误11. 乱牙，就是螺纹“破牙”，即在车削三角形螺纹时，第二刀车削的螺纹车刀刀头不在第一刀的槽内。

( )A. 正确B. 错误12. 乱牙主要是在车床丝杠的螺距不是工件螺距整数倍的情况下车削所造成的。

( )A. 正确B. 错误13. 倒顺车法可以防止螺纹乱牙，适应于车削精度较高的螺纹，且不受螺距的限制。

( )A. 正确B. 错误14. 倒顺车法退刀时应打开开合螺母。

( )A. 正确B. 错误15. 高速钢车刀车削螺纹生产效率高。

( )A. 正确B. 错误16. 直进法车削螺纹，刀尖较易磨损，螺纹表面粗糙度值较大。

( )A. 正确B. 错误17. 用高速钢车刀低速车削三角形螺纹，能获得较高的螺纹精度和生产效率。

( )A. 正确B. 错误18. 螺距较大的螺纹，可采用直进法车削。

( )A. 正确B. 错误19. 用硬质合金车刀高速车削三角螺纹时，切削速度一般取10～20m/min。

攻螺纹前钻底孔直径和深度的确定以及孔口的倒角（1）底孔直径的确定丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径（即底孔）应大于螺纹内径。

底孔的直径可查手册或按下面的经验公式计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）（2）钻孔深度的确定攻盲孔（不通孔）的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，盲孔的深度可按下面的公式计算：孔的深度=所需螺纹的深度+0.7d普通螺纹底孔直径简单计算可按下式要攻丝的尺寸乘上0.85如：M3--2.4mmM4--3.1mmM5--4.2mM6--5.1mmM8--6.8mm公制螺纹的计算方法：底径=大径-1.0825*螺距英制螺纹的计算方法：底径=大径-1.28*螺距脆性材料钻孔直径D=d(螺纹外径)-1.1p（螺距）塑性材料钻孔直径D=d(螺纹外径)-p（螺距）除了以上的经验公式外,还要考虑螺纹的公差等级.普通公制螺纹用外径-螺距。

公制螺纹(MM牙)牙深=0.6495*牙距P(牙角60度)内牙孔径=公称直径-1.0825*PM20x2.5-6H/7g (右手)-(单头螺纹)-(公制粗牙)(公称直径20mm) (牙距2.5mm)(内螺纹配合等级6H)(外螺纹配合等级7g)左-双头-M20x1.5 (左手)-(双头螺纹)-(公制细牙)(公称直径20mm) (牙距1.5mm)美制螺纹(统一标准螺纹)牙深=0.6495*(25.4/每吋牙数)(牙角60度)3/4-10UNC-2A(UNC粗牙)(UNF细牙)(1A 2A 3A 外牙公差配合等级)(1B 2B 3B 内牙公差配合等级)UNC美制统一标准粗牙螺纹外径3/4英吋,每英吋10牙外牙 2级公差配合管螺纹(英制PT)牙深=0.6403*(25.4/每吋牙数)(牙角55度)PT 3/4-14 (锥度管螺纹) 锥度管螺纹,锥度比1/163/4英吋管用,每英吋14牙管螺纹(PS直螺纹)(PF细牙)牙深=0.6403*(25.4/每吋牙数)(牙角55度)PS 3/4-14 (直形管螺纹)PF1 1/8-16 (直形管螺纹)(细牙)直形管螺纹3/4英吋管用,每英吋14牙1 1/8英吋管用,每英吋16牙管螺纹(美制NPT)(牙角60度)NPT 3/4-14 (锥形管螺纹) 锥形管螺纹,锥度比1/163/4英吋管用,每英吋14牙梯形螺纹(30度公制)TM40*6 公称直径40mm 牙距6.0mm梯形螺纹(29度爱克姆螺纹)TW26*5 外径26mm,每英吋5牙方形螺纹车牙的计算考虑条件计算公式公制牙与英制牙的转换每吋螺纹数 n = 25.4 / 牙距 P牙距 P = 25.4 / 每吋螺纹数 n因为工件材料及刀具所决定的转速转速 N = (1000周速 V ) / (圆周率 p * 直径 D )因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N = 4000/ P刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距 P ) * (主轴转速 S ) / 500退刀最距离 L2L2 = (牙距 P ) * (主轴转速 S ) / 2000牙深及牙底径d 牙深 h =0.6495 * P牙底径 d =公称外径 D - 2 * h例题：车制外牙3/4"-10UNC20mm长公制牙与英制牙的转换牙距 P = 25.4 / (吋螺纹数 n)P = 25.4 / 10 = 2.54mm因为工件材料及刀具所决定的转速外径 D = 3 / 4英吋 = 25.4 * (3/4) =19.05M M转速 N = (1000周速V) / (圆周率 p * 直径 D )N = 1000V / pD = 1000 * 120 / (3.1416*19.05)=2005 rpm (转/分)因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N = 4000 / PN = 4000/2.54 = 1575 rpm综合工件材料刀具及机械结构所决定的转速 N = 1575 转N = 2005转两者转速选择较低者,即1575转刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距P) * (主轴转速S) / 500L1 = 2.54*1575/500=8.00mm退刀最小距离 L2L2 = (牙距P) * (主轴转速S) / 2000L2 = 2.54*1575/2000=2.00mm牙深及牙底径d 牙深径 d = 公称外径 D-2*h =19.05-2*1.65 = 15.75mm。

螺纹的加工与计算2007-10-14 07:48:35| 分类：默认分类| 标签：|字号大中小订阅车牙的计算∙ 例题： 车制外牙3/4"-10UNC 20mm 长∙车牙的程式螺纹切削（G32）∙ 除了等导程直螺纹外，斜螺纹和涡形螺纹亦能用G32指令切削。

∙ 以下列指令切削螺纹，导程以数字接在位址F 后面来指定。

F 轴向导程G32 X(终点座标) Z(终点座标) F(导程)m33x2的螺纹请师傅说清楚点最好帮忙编出程序急要用G76 我会用G92G0 X ZG92 X Z R FXXXXXXXX 最后一刀是螺纹小径F 是螺距Z 是螺纹终点R 是螺纹终点到螺纹起点的X向增量值是车锥螺纹用的车普通螺纹时可以不用问题补充：谢谢了但是还有好多不明白的希望傅说清楚点P牙深和Q最大切深Q最小切深在编程应该怎样去编或者说应该怎么去算01退尾量有是什么/G0 X35 Z5G76 P010160 Q100 R0.1G76 X..Z ..P1083 Q500 R0 F2G76用法格式：G76 P（m）（r）（a）Q（△dmin）R（d）；G76 X（U）Z（W）R（i）P（k）Q（△d）F（I）；X：螺纹终点X 轴绝对坐标（单位：mm）；U：螺纹终点与起点X 轴绝对坐标的差值（单位：mm）；Z：螺纹终点Z 轴的绝对坐标值（单位：mm）；W：螺纹终点与起点Z 轴绝对坐标的差值（单位：mm）；P(m)：螺纹精车次数00～99 (单位：次) ，m 代码值执行后保持有效，并把系统数据参数NO.057的值修改为m。

未输入m 时，以系统数据参数NO.057 的值作为精车次数。

在螺纹精车时，每次的进给的切削量等于螺纹精车的切削量 d 除以精车次数m。

P(r)：螺纹退尾长度00～99（单位：0.1×L，L 为螺纹螺距），r 代码值执行后保持有效，并把系统数据参数NO.019 的值修改为r。

未输入r 时，以系统数据参数NO.019 的值作为螺纹退尾宽度。
