混凝土施工缝冷缝等处理方案

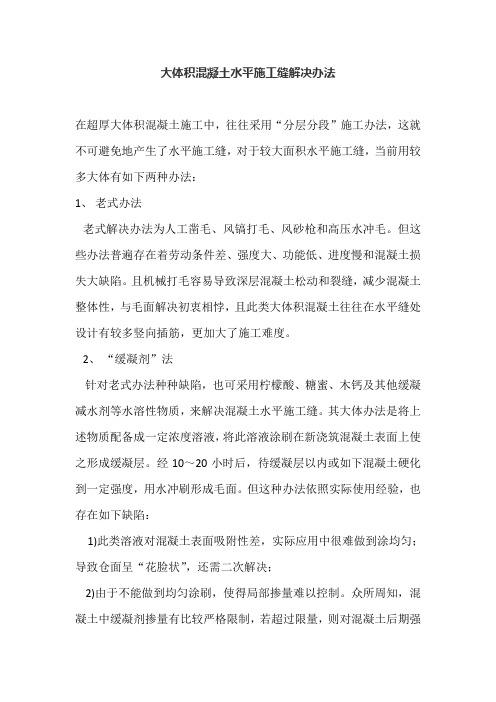

大体积混凝土水平施工缝解决办法在超厚大体积混凝土施工中，往往采用“分层分段”施工办法，这就不可避免地产生了水平施工缝，对于较大面积水平施工缝，当前用较多大体有如下两种办法：1、老式办法老式解决办法为人工凿毛、风镐打毛、风砂枪和高压水冲毛。

但这些办法普遍存在着劳动条件差、强度大、功能低、进度慢和混凝土损失大缺陷。

且机械打毛容易导致深层混凝土松动和裂缝，减少混凝土整体性，与毛面解决初衷相悖，且此类大体积混凝土往往在水平缝处设计有较多竖向插筋，更加大了施工难度。

2、“缓凝剂”法针对老式办法种种缺陷，也可采用柠檬酸、糖蜜、木钙及其他缓凝减水剂等水溶性物质，来解决混凝土水平施工缝。

其大体办法是将上述物质配备成一定浓度溶液，将此溶液涂刷在新浇筑混凝土表面上使之形成缓凝层。

经10～20小时后，待缓凝层以内或如下混凝土硬化到一定强度，用水冲刷形成毛面。

但这种办法依照实际使用经验，也存在如下缺陷：1)此类溶液对混凝土表面吸附性差，实际应用中很难做到涂均匀；导致仓面呈“花脸状”，还需二次解决；2)由于不能做到均匀涂刷，使得局部掺量难以控制。

众所周知，混凝土中缓凝剂掺量有比较严格限制，若超过限量，则对混凝土后期强度有负面影响。

3)可冲毛时间难以适应实际施工需要。

实际施工立面拆模时间不也许均保证在缓凝剂有效期以内。

由于影响拆模时间因素较多，如构造受力影响、工序影响等。

大体积混凝土泵送商品混凝土 1 工程概况和特点萧山国际大酒店是1995年竣工中外合资四星级高档宾馆，地处萧山闹市区西北角，建筑面积42500m.2，主楼28层，为内筒外框钢筋混凝土构造，总高度107m，裙房3～4层，地下层2 层，主楼地下室由104根1000钻孔灌注桩支承，基坑挖深8.7m，混凝土底板厚2.6m，混凝土设计强度级别C30，混凝土总量3500m.3(其中主楼底板2700m.3)，所有采用泵送商品混凝土，坍落度12±2cm，规定一次持续浇筑，不留施工缝。

钢筋混凝土结构施工缝的留置及处理方法摘要：在混凝土施工过程中，由于各种因素的影响，不得不在建筑结构层上留设施工缝。

如何处理施工缝，使工程质量不受影响，保证混凝土结构的安全性，显得尤为重要。

本文就混凝土施工缝的设置正确位置、影响施工缝的各种因素和混凝土施工缝处理的具体办法进行探讨。

关键词：钢筋混凝土结构；施工缝；留设位置；浇筑；因素；处理随着混凝土工程的广泛施工，在施工过程中由于天气、机械等因素的影响，出现了不得不在建筑结构层上留设施工缝的现象有所增加。

施工缝若处理不好，往往会形成弱点，对结构受力、整体性及防水都不利，施工缝的设置形式、处理是否正确，直接影响着工程的内在质量，处理不好甚至会造成较大的质量隐患，引起质量事故，轻则产生裂缝.重则影响安全不能使用。

因此，对施工缝的留置与处理一定要十分重视。

1施工缝留设位置应在混凝土浇筑之前确定施工缝宜留设在结构受剪力较小且便于施工的位置。

受力复杂的结构件或有防水抗渗要求的结构构件，施工缝留设位置应经设计单位认可。

柱子的施工缝宜留在基础与柱子的交接处的水平面上，或梁的下面，或吊车梁牛腿的下面，或吊车梁的上面，或无梁楼盖柱帽的下面。

1.2垂直施工缝的留设位置应符合下列规定（1）有主次梁的楼板施工缝应留设在次梁跨度中间的1／3范围内；（2）单向板施工缝应留设在平行于板短边的任何位置；（3）楼梯上的施工缝应留在踏步板的中间1／3处；（4）墙的水平施工缝宜设置在门洞口过梁跨中1／3范围内，也可留设在纵横交接处；（5）特殊结构部位留设垂直施工缝应征得设计单位同意。

1.3设备基础施工缝留设位置应符合下列规定（1）水平施工缝应低于地脚螺栓底端，与地脚螺栓底端的距离应大于150mm；当地脚螺栓直径小于30mm时，水平施工缝可留设在深度不小于地脚螺栓埋入混凝土部分总长度的3／4处；（2）垂直施工缝与地脚螺栓中心线的距离不应小于250mm，且不应小于螺栓直径的5倍。

1.4承受动力作用的设备基础施工缝留设位置应符合下列规定（1）标高不同的两个水平施工缝，其高低接合处应留设成台阶形，台阶的高宽比不应大于1．0；（2）在水平施工缝处继续浇筑混凝土前，应对地脚螺栓进行一次复核校正；（3）垂直施工缝或台阶形施工缝的垂直面处应加插钢筋，插筋数量和规格应由设计确定；（4）施工缝的留设应经设计单位认可。

大体积混凝土裂缝控制方法及改进措施在现代建筑工程中，大体积混凝土的应用越来越广泛。

然而，由于其体积大、结构厚、施工条件复杂等特点，大体积混凝土在施工和使用过程中容易出现裂缝，这不仅影响结构的外观和耐久性，还可能危及结构的安全性。

因此，如何有效地控制大体积混凝土裂缝的产生，成为了工程界关注的重点问题。

一、大体积混凝土裂缝产生的原因1、温度变化大体积混凝土在浇筑后，由于水泥水化反应会释放出大量的热量，导致混凝土内部温度迅速升高。

而混凝土表面散热较快，形成了较大的内外温差。

当温差超过一定限度时，混凝土内部产生压应力，表面产生拉应力。

一旦拉应力超过混凝土的抗拉强度，就会产生裂缝。

2、收缩变形混凝土在硬化过程中会发生体积收缩，包括自收缩、干燥收缩和碳化收缩等。

大体积混凝土由于体积较大，收缩受到约束，容易产生裂缝。

3、约束条件大体积混凝土在施工过程中，往往受到基础、模板、钢筋等的约束。

当混凝土的收缩变形受到约束时，会产生拉应力，从而导致裂缝的产生。

4、原材料质量原材料的质量对大体积混凝土的裂缝控制也有重要影响。

例如，水泥的品种和用量、骨料的级配和含泥量、外加剂的种类和掺量等，如果选择不当，都可能导致混凝土裂缝的产生。

5、施工工艺施工工艺不合理也是导致大体积混凝土裂缝的一个重要原因。

例如，混凝土的浇筑顺序、振捣方式、养护措施等，如果不符合要求，都可能影响混凝土的质量，从而导致裂缝的产生。

二、大体积混凝土裂缝控制方法1、优化配合比设计（1）选用低水化热的水泥品种，如粉煤灰水泥、矿渣水泥等。

（2）减少水泥用量，可通过掺入适量的粉煤灰、矿渣粉等矿物掺合料来替代部分水泥。

（3）优化骨料级配，选用粒径较大、级配良好的骨料，以减少混凝土的水泥浆用量。

（4）掺入适量的外加剂，如减水剂、缓凝剂等，以改善混凝土的性能。

2、控制混凝土温度（1）降低混凝土的浇筑温度，可通过对原材料进行降温（如对骨料进行喷水冷却、使用低温水搅拌混凝土等）、在运输和浇筑过程中采取隔热措施等方法来实现。

第1篇一、工程概况本工程为某住宅小区的住宅楼施工项目，建筑高度为18层，建筑面积为30000平方米。

施工缝是混凝土结构施工中常见的质量问题之一，为确保工程质量，制定本施工缝施工方案。

二、施工缝的定义及分类1. 定义：施工缝是指混凝土结构施工中，因施工需要而设置的暂时中断或暂时停工时，为保证施工质量而设置的缝隙。

2. 分类：（1）垂直施工缝：沿混凝土构件的垂直方向设置的施工缝。

（2）水平施工缝：沿混凝土构件的水平方向设置的施工缝。

（3）斜施工缝：沿混凝土构件的斜方向设置的施工缝。

三、施工缝施工要求1. 施工缝设置应满足以下要求：（1）施工缝的位置应尽量避开结构受力和应力集中的部位。

（2）施工缝的间距应符合设计要求。

（3）施工缝的宽度应符合设计要求。

（4）施工缝的浇筑时间应符合设计要求。

2. 施工缝的施工应满足以下要求：（1）施工缝的清理：在浇筑混凝土前，应将施工缝处的混凝土清理干净，并清除其表面的浮浆、油污、杂物等。

（2）施工缝的浇筑：施工缝的浇筑应采用连续浇筑的方式，不得中断。

（3）施工缝的养护：施工缝的养护时间应符合设计要求，以保证混凝土的强度和耐久性。

四、施工缝施工方案1. 施工缝的设置（1）垂直施工缝：在混凝土构件的垂直方向设置施工缝，其位置应避开结构受力和应力集中的部位。

（2）水平施工缝：在混凝土构件的水平方向设置施工缝，其位置应避开结构受力和应力集中的部位。

（3）斜施工缝：在混凝土构件的斜方向设置施工缝，其位置应避开结构受力和应力集中的部位。

2. 施工缝的施工（1）施工缝的清理：在浇筑混凝土前，应将施工缝处的混凝土清理干净，并清除其表面的浮浆、油污、杂物等。

（2）施工缝的浇筑：1）垂直施工缝：采用连续浇筑的方式，确保施工缝处的混凝土密实。

2）水平施工缝：采用连续浇筑的方式，确保施工缝处的混凝土密实。

3）斜施工缝：采用连续浇筑的方式，确保施工缝处的混凝土密实。

（3）施工缝的养护：1）垂直施工缝：养护时间应符合设计要求，以保证混凝土的强度和耐久性。

通俗说冷缝就是施工不当在施工过程中由于某种原因使前浇筑混凝土在已经初凝后，后浇筑混凝土继续浇筑，使前后混凝土链接处出现一个软弱的结合面，这就是冷缝。

施工缝是指因施工工艺、施工强度、混凝土温控措施等原因，“故意”产生的一个新老混凝土间的缝，但施工缝是需要凿毛、设置拉筋、设止水物等措施处理的。

两者之间的最大不同是：一个是施工不当、一个是施工需要。

水工建筑物混凝土浇筑时，为了保证其整体性良好，每个结构构件最好一次浇筑完毕，中间不停歇。

如果因构件混凝土量大，中间需要停歇，则停歇的时间应尽量缩短，应在前层混凝土凝结前将次层混凝土浇捣完毕。

规范规定一般停歇时间不得超过2小时，否则，应当待混凝土抗压强度不低12千克每平方厘米时，才能继续浇捣。

因为混凝土拌和物中的水和水泥经拌和后2小时开始初凝，但还不具备强度，如继续浇捣会使已浇捣好的混凝土因受震动而破坏凝结作用，所以必须待混凝土能够抵抗外来震动时，允许继续浇捣，这时两层混凝土之间就产生了施工缝。

水工建筑物的构件混凝土工作量都比较大，一次浇筑的机会不多，特别是基础与上部结构一般都分两次浇筑，即先浇筑基础混凝土，然后在基础上支模再浇筑上部结构混凝土。

因模板工作量大，支模时间较长，有的长达2天。

这样两次浇筑的混凝土之间就产生了施工缝，如不加处理，势必影响基础与上部结构的整体性和防渗性。

因此，施工规范规定：对施工缝应认真处理。

过去对施工缝的处理，都采取人工凿毛、刷毛、冲毛、高压水枪冲刷等办法。

这些办法都行之有效，但是冲毛的时间随气温而异，春秋季节，在浇筑完毕后10～16小时开始；夏季掌握在6～10小时；冬季则在18～24小时后进行。

如果时间掌握得不好，过早会使混凝土表面松散或冲击表层混凝土；过迟则混凝土已硬化，不仅增加工作难度，而且不能保证质量，也加大了凿毛、排清和清洗的工作量，影响施工进度。

在多年的施工实践中，工程技术人员总结出用“栽石法”处理施工缝。

具体做法是：当基础混凝土浇捣完之后，应立即在基础与上部墙接触面的部位，将事先洗好浇筑混凝土用的碎石子栽到已浇捣好的混凝土里面，石子栽深为碎石子直径的2／3左右，栽石面积约占接触面的2／3以上。

关于现浇顶板混凝土裂缝处理的施工方案一、说明：主体结构已经施工完成，现浇混凝土个别顶板个别部位出现了细小缝隙，并伴有洇水现象，在修补裂缝时应遵守“按先样板、后施工”分段进行的原则。

二、混凝土现浇结构产生裂缝的原因针对本工程具体情况，经分析，其裂缝产生的原因主要影响因素为环境温度、材料和施工方面。

（一）材料方面的原因混凝土收缩是其自身的特性，水分的蒸发就是引起混凝土收缩的主要原因。

当收缩产生的拉应力超过混凝土的抗拉强度时，混凝土就会出现裂缝。

（二）混凝土塌落度大混凝土塌落度大，极易导致混凝土裂缝的产生。

（三）混凝土终凝前未仔细收光商品混凝土由于坍落度大，水泥浆含量高，在终凝前因表面收缩极易出现收缩裂缝，在混凝土表面终凝前的收水时，未进行二次压实收光，则收缩裂缝不会自行闭和，导致混凝土裂缝的产生。

（四）混凝土养护不到位主要有：①过早养护会影响混凝土的胶结能力。

②过迟养护，由于受风吹日晒,混凝土板表面水分蒸发过快,水泥缺乏必要的水份,而产生急剧的体积收缩,此时混凝土早期强度低,不能抵抗这种应力而产生开裂。

特别是夏、冬两季，因昼夜温差大，养护不当最易产生温差裂缝。

③后期养护不够，使混凝土碳化加剧，造成碳化收缩。

（五）施工缝的留设位置以及处理办法等，可能造成局部的冷缝和因新、旧混凝土未完全咬合而形成局部薄弱界面，从而造成局部的裂缝。

（六）受高温的影响，混凝土表面失水过快，使混凝土体积急剧收缩，而此时混凝土的强度又无法抵抗其本身收缩，因此产生裂缝。

三、混凝土裂缝的处理方法针对户内顶板裂缝，采取如下措施进行处理（一）对于一般混凝土表面的龟裂，可先将裂缝清洗干净，待干燥后用环氧液灌缝或用表面涂刷封闭。

（二）其他一般裂缝处理：清洗板缝后用1:2或1:1水泥砂浆抹缝，压平养护。

（三）当裂缝较大时，进行如下处理：找出缝隙部位→切割→冲洗→修补→抹灰→验收（1）卫生清理，找出砼裂缝（2）沿着砼裂缝，先用切割机切割，而后人工轻凿，凿出约宽30-40mm、深约10mm的凹槽，（3）用清水冲洗砼凹槽处，待晾干（4）用聚合物水泥基防水拌合后，沿裂缝处用毛刷均匀涂刷二遍，第二遍在第一遍固化成膜后在进行。

导流(泄洪)洞混凝土缺陷处理方案摘要导流（泄洪）洞混凝土缺陷如裂缝、裂缝（含施工冷缝）渗漏、结构缝渗漏等视发生程度可能会对结构应力、耐久性和安全运行有一定程度影响，因此对此类缺陷根据发生情况也应采取相应处理措施进行处理。

1.修补原则1.1混凝土表面的所有缺陷应进行修补。

在拆模后立即进行缺陷检查，做好缺陷素描，并做好详细的记录。

1.2 缺陷处理应按“多磨少补，宁磨不凿”的原则，尽量不破坏建筑物表面混凝土的结块，以确保工程质量。

1.3修补时，应先清除干净，再进行填补整饰，修补部位要加强养护，使之与周围外露混凝土表面融为一体，颜色接近，无明显痕迹，不应有收缩缝。

1.4在选用修补材料时应尽量采用1438环氧胶泥及其配制的环氧砂浆等材料进行修补，这类材料施工方便、无毒，而且耐久性好。

1.5修补应由熟练的工人来进行，修补时必须配备2m直尺作检测工具。

2.处理措施对于混凝土表面深度小于1cm的麻面质量缺陷，直接采用1438环氧胶泥修补。

对于混凝土表面深度大于1cm小于5cm的缺陷（包括蜂窝、气孔）、变形结构缝等，采用环氧砂浆修补。

对于混凝土表面深度大于5cm的缺陷采用细石混凝土处理。

对于如少量气孔和麻面的小缺陷区域，采用1438环氧胶泥修补。

对数量集中，超过规定的蜂窝、麻面，应先进行凿除（深度不小于2cm），再将填补面清理干净，填补环氧砂浆，然后压实抹平。

对表面残留的砂浆要铲除刷平，露在表面的预埋件、钢筋头，人工凿除混凝土2cm，并用环氧砂浆抹平。

对于凹陷部位，在对基面凿毛、清污、冲洗、湿润后采用环氧砂浆填补。

对于深度大于该孔表面最小尺寸的孔洞，以及拉筋孔洞的填补采用环氧砂浆处理。

对于深入混凝土内部的孔洞，面积超过0.1m2，并延伸到靠近表层钢筋以内的孔洞用细石混凝土回填。

对于裂缝及渗水施工缝（结构缝），采用帕斯卡PENETRON渗透结晶型防水材料、YDS高渗透改性环氧浆材、PENEPLUG堵漏材料进行处理。

东峰听橹工程混凝土板面裂纹处理方案编制人：审核人：审批人：编制单位：河南省大华建设有限公司编制日期：年月日一、工程概况工程名称：东峰听橹工程建设单位：郑州东渠置业有限公司设计单位：中科院建筑设计研究院有限公司监理单位：河南海纳建设监理公司施工单位：河南省大华建设有限公司本工程为河南省大华建设有限公司建设的东峰听橹1#、2#楼土建总包工程，位于郑州市东明路与东风路交叉口。

本工程1#楼为核心筒结构、2#楼为剪力墙结构，1#楼层数为地下2层，地上17层，2#楼层数为地下2层，地上27层。

二、商品混凝土现浇结构产生裂缝的原因经检查，本工程1#楼在四层板面1-C～1-E/1-17～1-19轴间出现局部渗水，经现场勘察检查，裂缝较小，约0.2~0.5mm左右，长度约0.3~1.2m。

因混凝土产生裂缝的原因是多方面因素影响造成的，如荷载、温度、收缩、腐蚀、结构变形等，且大多不是单方面作用的结果，而是多种因素相互交织影响、共同作用的结果。

裂缝产生的原因。

针对本工程具体情况，经分析，其裂缝产生的原因主要影响因素为环境温度、材料和施工方面。

（一）材料方面的原因混凝土收缩是其自身的特性。

有关资料表明，混凝土的拌和水中只有约20%的水，是水泥水化所必须的，其余80%的水分都要被蒸发。

而这多余水分的蒸发就是引起混凝土收缩的主要原因。

当收缩产生的拉应力超过混凝土的抗拉强度时，混凝土就会出现裂缝，这类裂缝通常显示规律性。

而商品混凝土由于需要泵送，收缩性更大，且越是高标号的混凝土，其收缩性就越大。

1、水泥浆的含量高为减少泵送对机械设备的磨损，商品混凝土供应单位所用的水泥，比一般混凝土用的水泥多，相应的砂率也大，这必然导致商品混凝土比普通混凝土的收缩性大，出现裂缝的几率也比普通混凝土要大得多。

2、坍落度大一般商品混凝土的坍落度在100mm～180mm之间，有的甚至达到250mm，而普通混凝土的坍落度多在90mm～120mm之间。

施工缝留置位置、形式和处理措施1、什么叫施工缝？施工缝：因施工组织需要而在各施工单元分区间留设的缝。

施工缝并不是一种真实存在的“缝”，它只是因后浇注混凝土超过初凝时间，而与先浇注的混凝土之间存在一个结合面，该结合面就称之为施工缝。

2、施工缝留设方法？施工缝的位置应设置在结构受剪力较小和便于施工的部位，且应符合下列规定：柱应留水平缝，梁、板、墙应留垂直缝。

( 1) 施工缝应留置在基础的顶面、梁或吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面。

( 2) 和楼板连成整体的大断面梁，施工缝应留置在板底面以下20mm～30mm处。

当板下有梁托时，留置在梁托下部。

( 3) 对于长宽比大于二比一的单向板，施工缝应留置在平行于板的短边的任何位置，同时施工缝应垂直留置，不能做成斜槎。

( 4) 有主次梁的楼板，宜顺着次梁方向浇筑，施工缝应留置在次梁跨度中间1/3 的范围内。

( 5) 墙上的施工缝应留置在门洞口过梁跨中1/3 范围内，也可留在纵横墙的交接处。

( 6) 楼梯上的施工缝应留在踏步板的1/3 处。

楼梯的混凝土宜连续浇注。

若为多层楼梯，且上一层为现浇楼板而又未浇注时，可留置施工缝；应留置在楼梯段中间的1/3部位，但要注意接缝面应斜向垂直于楼梯轴线方向。

（施工中存在争执原因是旧规范规定了楼梯施工缝必须留置在中间1/3区段，传统施工留置在向上、下3步处，留置在梯段中间时，理论上是剪力较小，但施工时施工缝质量不好控制，二次支模时容易产生已浇筑部位形成短时“悬挑”，反而不利于构件的质量控制。

）( 7) 水池池壁的施工缝宜留在高出底板表面200mm～500 mm的竖壁上。

( 8) 双向受力楼板、大体积混凝土、拱、壳、仓、设备基础、多层刚架及其他复杂结构，施工缝位置应按设计要求留设。

3、浅谈施工缝能否留置1、施工规范中规定的“柱应留水平缝、梁板墙应留垂直缝”比较片面，没有对混凝土构件作出统一规定，例如，混凝土楼梯如果说留水平缝或垂直缝都是不合适的。
