混凝土施工缝(冷缝等)处理方案

砼施工缝处理方法
砼施工中，缝是不可避免的一部分，而合理的缝处理方法能够
有效地提高砼结构的整体质量和美观度。

下面将介绍一些常见的砼
施工缝处理方法。

首先，对于砼的收缩缝，我们通常采用填缝的方法。

填缝材料
可以选择聚氨酯密封胶、硅酮密封胶等，这些材料具有良好的粘结
性能和耐候性，能够有效地填补收缩缝，防止水、灰尘等进入缝内，同时也能够保持砼结构的整体美观。

其次，对于砼的施工接缝，我们需要采用适当的接缝处理方法。

一般来说，我们可以选择采用接缝胶带、接缝胶浆等材料进行填充
和密封，以保证接缝的密封性和整体性。

同时，在施工接缝处理时，需要注意保持接缝的干燥清洁，确保接缝材料的粘结牢固性。

另外，对于砼的控制缝，我们通常采用预埋式控制缝条进行处理。

预埋式控制缝条能够有效地分隔砼结构，减少砼收缩和温度变
化对结构的影响，同时也能够保证砼结构的整体稳定性。

在进行预
埋式控制缝条处理时，需要注意控制缝条的位置和深度，确保其符
合设计要求。

此外，对于砼的裂缝处理，我们需要根据裂缝的具体情况采取
不同的处理方法。

对于宽度较小的裂缝，我们可以采用填缝的方法
进行处理，选择合适的填缝材料进行填充和密封；对于宽度较大的
裂缝，我们需要进行深度加固和修补，以保证砼结构的整体稳定性。

总的来说，砼施工缝处理方法是砼施工中非常重要的一环，合
理的缝处理方法能够有效地提高砼结构的整体质量和美观度。

因此，在砼施工中，我们需要根据不同类型的缝采取相应的处理方法，确
保砼结构的稳定性和整体性。

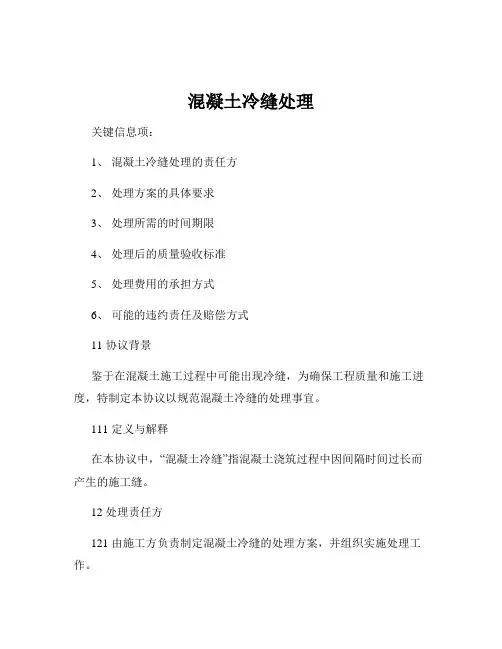

混凝土冷缝处理关键信息项：1、混凝土冷缝处理的责任方2、处理方案的具体要求3、处理所需的时间期限4、处理后的质量验收标准5、处理费用的承担方式6、可能的违约责任及赔偿方式11 协议背景鉴于在混凝土施工过程中可能出现冷缝，为确保工程质量和施工进度，特制定本协议以规范混凝土冷缝的处理事宜。

111 定义与解释在本协议中，“混凝土冷缝”指混凝土浇筑过程中因间隔时间过长而产生的施工缝。

12 处理责任方121 由施工方负责制定混凝土冷缝的处理方案，并组织实施处理工作。

122 监理方负责对处理方案进行审核和监督处理过程。

13 处理方案的具体要求131 处理方案应包括但不限于以下内容：冷缝的位置、长度、宽度和深度等详细信息的勘察和记录。

选择合适的处理材料，如高强度混凝土、膨胀剂等。

处理的工艺流程，包括清理、凿毛、湿润、浇筑、振捣、养护等环节。

质量控制措施，如对处理材料的质量检验、施工过程中的旁站监督等。

132 处理方案应经过监理方的审核同意后方可实施。

14 处理所需的时间期限141 施工方应在发现混凝土冷缝后的X个工作日内提交处理方案。

142 处理工作应在监理方批准处理方案后的X天内完成。

15 处理后的质量验收标准151 处理后的混凝土冷缝应满足设计要求和相关规范标准。

152 验收应包括外观检查、强度检测等。

153 外观检查应无明显裂缝、蜂窝、麻面等缺陷。

154 强度检测应达到设计强度的X%以上。

16 处理费用的承担方式161 若混凝土冷缝是由于施工方自身原因造成的，处理费用由施工方承担。

162 若混凝土冷缝是由于不可抗力等非施工方原因造成的，处理费用由双方协商分担。

17 可能的违约责任及赔偿方式171 若施工方未按照本协议的要求及时提交处理方案或完成处理工作，每逾期一天，应向发包方支付违约金X元。

172 若处理后的混凝土冷缝质量未达到验收标准，施工方应负责返工，直至合格，并承担因此产生的一切费用。

173 若监理方未认真履行审核和监督职责，导致处理工作出现问题，应承担相应的责任。

混凝土冷缝产生原因与处理混凝土冷缝是指在混凝土结构中出现的开裂缝隙，其宽度通常较小，但常常会影响混凝土结构的耐久性和外观质量。

混凝土冷缝的产生原因多种多样，包括温度变化、收缩、膨胀、负载变形等。

因此，解决混凝土冷缝问题需要根据具体原因采取相应处理措施。

1.温度变化：混凝土是一种热胀冷缩性材料。

在温度变化的作用下，混凝土会产生体积变化。

如果混凝土受到较大的温度变化，如高温快速升温或低温快速降温，容易出现冷缝问题。

2.收缩：混凝土在凝固过程中会发生收缩。

当混凝土收缩不均匀或收缩应力超过混凝土的强度时，就会产生冷缝。

3.膨胀：混凝土在吸湿或受潮后容易发生膨胀，尤其是水泥石膏净浆中的石膏晶体增长引起的膨胀，这也会导致冷缝的产生。

4.负载变形：如果混凝土结构受到过大或过小的负载，就会引起结构变形，从而产生冷缝。

特别是在连续工作的高强度混凝土结构中，负载变形常常引起冷缝。

针对不同的原因，混凝土冷缝的处理方法如下：1.温度变化引起的冷缝可以通过增加混凝土的热稳定性来解决。

可采用高性能混凝土或混凝土添加剂（如橡胶粉、纤维等）来改善混凝土的耐温性能。

2.收缩引起的冷缝可以通过合理控制混凝土的收缩性能来解决。

可采用控制水胶比、适量添加膨胀剂、膨胀剂等手段来减小混凝土的收缩。

3.膨胀引起的冷缝可以通过减小混凝土的吸湿性来解决。

可采用增加密实剂、防水剂等措施来减少混凝土的吸湿性。

4.负载变形引起的冷缝可以通过增加结构的刚度来解决。

可采用增加钢筋数量、增加受力面积、增加截面尺寸等方式来加强结构的刚度。

此外，为了控制混凝土冷缝，还应采取以下额外的预防措施：1.合理设计：在混凝土结构的设计阶段，应考虑到温度变化、收缩、膨胀和负载变形等因素，并采取相应预防措施。

2.施工过程掌控：在混凝土施工过程中，应严格控制混凝土的配合比、浇筑温度和固化过程，以保证混凝土的均一性和强度。

3.适当维护：在混凝土结构投入使用后的日常维护中，应及时修复和处理存在的冷缝，以防止其进一步扩大和影响结构的使用寿命。

XXXX工程混凝土冷缝处理施工方编制人：仅供内部学习资料XXXXXXXXXXX 项目部二0 一四年七月八日目录一、工程概况 (3)二、冷缝概述 (4)三、冷缝危害 (4)四、冷缝处理 (4)五、结论 (7)冷缝处理方案一、冷缝出现工程项目XXXX工程冷缝的出现主要在；导流洞、泄洪洞、发电洞等衬砌及竖井混凝土的施工中。

二、冷缝概述冷缝是指在混凝土浇筑过程因突发不可预料因素而导致混凝土浇筑中断、且间隔时间超过混凝土的初凝时间, 但小于混凝土的终凝时间而在混凝土结构中形成的一种病害薄弱面, 是一种概念缝。

抗渗混凝土墙结构工程质量的优劣, 除取决于优良的设计、材料的性能外, 还取决于施工质量的好坏。

因此,对施工中的各主要环节,如模板的支设、清理,混凝土的搅拌、运输、浇筑、振捣、养护等, 均应严格遵照施工及验收规范和操作规程的规定。

冷缝定义：在下层混凝土已经初凝产生乳皮的表面上覆盖上新混凝土所形成的振捣无法消除的薄弱结合面。

冷缝诠释：冷缝就是在浇注混凝土时，没浇注完毕，先浇注的混凝土达到终凝，再浇注余下的部分，两个地方之间，因间隔时间过长，所产生的缝隙。

首先要分析裂缝形成的原因，观察裂缝的状况（是否贯通），然后根据具体情况做相应处理。

近期在泄洪洞进口竖井施工中出现冷缝原因为：1、第二仓2344.5~2350 浇筑中因灌车运送砼、绞拌站砼等供运进仓时间连接时间差等问题。

2、第二仓2344.5~2350 浇筑中因进仓转位仓面、人工平仓等时间差所造成冷缝的出现。

三、冷缝危害钢筋混凝土结构浇筑过程中避免出现冷缝，这些冷缝将会给钢筋混凝土结构带来较大隐患，影响混凝土对钢筋的握裹力；影响钢筋混凝土结构的整体性；影响混凝土对钢筋的保护作用，水可能透过冷缝锈蚀钢筋，影响结构的自防水和使用寿命。

四、冷缝处理（一）、处理概念：人工凿除混凝土表面乳皮，清水冲洗干净，采用去石子砂浆接缝，加强振捣，养护。

（二）、处理简要：处理方法可以简要概括为：①人工凿毛：劳动强度大，工效低；②高压水冲毛：冲毛水压力达25〜50MPa效率高，间歇期超过2周，冲毛效果差；③低压水冲毛：在混凝土终凝后，用0.3〜0.6MPa的水压冲毛，可能会冲掉2〜3cm 厚的表层混凝土；④利用风砂枪冲毛：对龄期长的混凝土冲毛有效，但费工费时费料，施工干扰大；⑤钢丝刷机械刷毛：工效高、效果好、费用大；⑥喷洒缓凝剂：可促使混凝土表面缓凝，延长冲毛时间。

混凝土裂缝解决方案

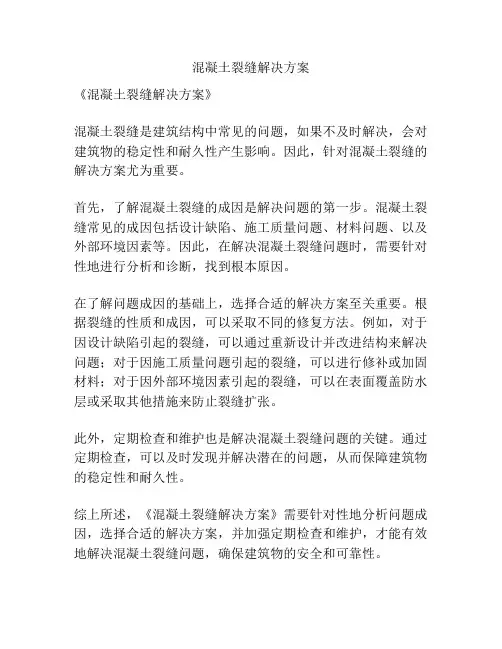

《混凝土裂缝解决方案》
混凝土裂缝是建筑结构中常见的问题，如果不及时解决，会对建筑物的稳定性和耐久性产生影响。

因此，针对混凝土裂缝的解决方案尤为重要。

首先，了解混凝土裂缝的成因是解决问题的第一步。

混凝土裂缝常见的成因包括设计缺陷、施工质量问题、材料问题、以及外部环境因素等。

因此，在解决混凝土裂缝问题时，需要针对性地进行分析和诊断，找到根本原因。

在了解问题成因的基础上，选择合适的解决方案至关重要。

根据裂缝的性质和成因，可以采取不同的修复方法。

例如，对于因设计缺陷引起的裂缝，可以通过重新设计并改进结构来解决问题；对于因施工质量问题引起的裂缝，可以进行修补或加固材料；对于因外部环境因素引起的裂缝，可以在表面覆盖防水层或采取其他措施来防止裂缝扩张。

此外，定期检查和维护也是解决混凝土裂缝问题的关键。

通过定期检查，可以及时发现并解决潜在的问题，从而保障建筑物的稳定性和耐久性。

综上所述，《混凝土裂缝解决方案》需要针对性地分析问题成因，选择合适的解决方案，并加强定期检查和维护，才能有效地解决混凝土裂缝问题，确保建筑物的安全和可靠性。

混凝土冷缝处理方案目录一、项目概况32.冷缝概述43. 冷缝危害44.冷缝处理4五、结论7冷缝处理方案一、冷缝外观工程XXXX工程冷缝的发生主要在导流洞、泄洪洞、发电洞等的衬砌和竖井混凝土施工中。

二、冷缝概述冷缝是指在混凝土浇筑过程中，由于突发的、不可预测的因素，在混凝土结构中形成的病态、薄弱表面，其间隔时间超过混凝土的初凝时间，但小于混凝土的终凝时间。

是一个概念缝。

防渗混凝土墙体结构的质量不仅取决于优秀的设计和材料的性能，还取决于施工质量。

因此，施工中的主要环节，如模板的支护、清洗、混凝土的搅拌、运输、浇筑、振捣、养护等，应严格按照施工验收规范和操作规程进行。

冷接缝的定义：通过覆盖最初凝结成乳状表皮的下层混凝土表面形成的不能通过振动消除的薄弱接缝表面。

解释：冷接是由于两地之间的间隔较长而造成的两地之间的缝隙。

首先要分析裂缝形成的原因，观察裂缝的状态（是否连通），然后根据具体情况进行处理。

近期泄洪洞入口竖井施工出现冷缝的原因如下： 1、二仓2344.5~2350浇筑过程中，混凝土供运时间差绞拌站混凝土等 2、二仓2344.5~2350浇筑过程中，由于进仓与移仓面的时间差、人工关门等原因，出现冷缝。

3.冷缝危害钢筋混凝土结构浇筑过程中应避免冷缝。

这些冷接缝会给钢筋混凝土结构带来很大的隐患，影响混凝土对钢筋的抓紧力；影响钢筋混凝土结构的完整性；影响混凝土对钢筋的保护作用，水会通过冷缝腐蚀钢筋，影响结构的自防水和使用寿命。

4.冷缝处理（1）处理理念：人工凿掉混凝土表面的乳白皮，用清水冲洗干净，使用去石砂浆接缝，加强振动和养护。

(2) 简要加工：加工方法可简要摘要为：①人工凿削：劳动强度大，工作效率低；②高压水漂洗：漂洗水压力25-50MPa，效率高。

间歇期2周以上，漂洗效果差；凝固后，用0.3-0.6MPa的水压将表层混凝土冲洗掉，厚度为2-3cm；④用气砂枪打孔：对长时效混凝土打孔有效，但劳动强度大，费时费钱。

混凝土冷缝及夹层成因及防治措施一、混凝土冷缝1、现象一次浇筑的混凝土表面出现接茬、错台，像流泪一样有污染，即使是在一个平面，疏松程度、光洁程度都有很大区别。

2、原因分析施工不当在施工过程中由于某种原因使前浇筑混凝土在已经初凝后，后浇筑混凝土继续浇筑，使前后混凝土链接处出现一个软弱的结合面。

3、预防措施合理安排施工顺序，新旧混凝土浇筑时间衔接恰当，一般不超过2h，若温度高于30℃，则不宜超过1h。

4、处理方法采用化学灌浆法进行处理，工艺如下：灌浆流程：布孔→钻孔→洗孔→安装灌浆嘴→灌浆→检查→表面处理。

（1）砼表面处理。

裂缝附近砼表面除污、清洁处理，用有机溶剂擦洗裂缝处。

（2）灌浆孔布置。

浅孔（30cm以内）骑缝布置、深孔斜向布置（与裂缝呈30°～45°角），根据裂缝情况每隔10～15cm之间设一灌浆嘴，裂缝两端需设灌浆嘴；两排及两排以上孔须交叉或梅花形排列。

1）钻孔。

采用电转小口径金刚石钻头，灌浆孔径为15mm。

2）洗孔。

钻孔完毕后，用清水自上而下逐孔冲洗孔内的岩粉，直到孔口返清水，以免岩粉在压水和灌浆过程中进入裂缝，从而影响其效果和质量。

3）封闭裂缝。

嘴与嘴之间的裂缝用环氧胶泥进行封闭。

4）水压试验。

压力水为0.3MPa。

每5min测读吸水量一次直到稳定，压水时间不得少于20min。

通过水压试验了解注浆孔与裂缝连通情况及裂缝的可灌性，再参照吸水量的大小，为下一步的灌浆提供可靠的依据。

5）灌浆。

a先用5Mpa的压力将注浆嘴冲开；再将压力调试为0.3～0.6Mpa进行灌浆，现场视情况调整；b从下往上灌环氧浆材，当相邻孔有浆液流出时关闭出浆嘴，继续灌注；c每个注浆嘴稳压时间6分钟左右为灌满，可结束灌注，封闭该嘴，移入下一孔继续灌注，直到该条裂缝全部灌完，最后一个灌浆孔应并浆5～10min。

待浆液固化后；6）质量检查及验收。

在灌浆结束7d后可进行压水检查，选在裂缝中部布置检查孔，采用单点法做水压检查，压力为0.3MPa，要求单位吸水率小于0.02L/min.m。

混凝土施工冷缝预防及处理措施摘要：冷缝是大体积混凝土或者要求连续浇筑的混凝土构件在浇筑过程中，由于施工因素（或混凝土供应不及时）造成的不规则的施工质量缝。

它降低混凝土结构的强度、耐久性和抗应变能力，文章从施工角度分析了现浇混凝土施工冷缝产生的危害、相关因素，提出了预防和处理措施。

关键字：冷缝危害浇筑强度预防处理措施近些年，随着经济的高速发展，高层建筑就像雨后春笋一样，越来越多。

对于这些重要的一级建筑，规范要求耐久年限为100年以上，这对混凝土施工提出了很高要求。

在现浇混凝土施工中，尤其基础混凝土浇筑，由于混凝土浇筑量较大，并要求连续浇筑完成，所以混凝土施工中易产生温度裂缝和施工冷缝。

温度裂缝的产生和预防已引起各方面的足够重视，而防止施工冷缝的产生则往往被一些施工单位所忽视。

所谓施工冷缝指混凝土分层浇筑时，由于某种原因，浇筑混凝土时下层混凝土已经初凝后，而上层混凝土尚未注入和振捣，使混凝土分层浇筑的结合处形成不规则的、设计中未作考虑的施工缝。

一冷缝的危害冷缝不同于沉降缝、伸缩缝等宏观缝，这类宏观缝在设计和施工中都有适当的处理措施，不会对工程造成不利的影响，然而冷缝作为一种概念缝是混凝土在不连续浇筑的情况下产生的一种薄弱的结合面，它的强度较低，会损伤结构的性能。

当带冷缝的混凝土结构承受弯拉作用时，冷缝面得抗折强度就成为一个至关重要的安全指标，直接影响到混凝土构件的质量和使用年限。

在相关的研究报告中显示了混凝土冷缝的抗折强度和浇筑间隔时间之间的关系，当混凝土浇筑时间间隔为1T（T为初凝时间）、2T和1d时，冷缝面得抗折强度分别占整体试件抗折强度的27.8%、43.2%和37.7%。

由此对混凝土冷缝的预防和处理显得尤为重要。

它的出现不仅会降低建筑物使用寿命，而且会引起钢筋的锈蚀、混凝土的碳化和混凝土的抗渗能力，影响建筑物的使用功能和承载能力。

二冷缝产生的相关因素冷缝产生的主要原因是混凝土的浇筑强度不足，影响混凝土浇筑强度的因素很多，主要分为内部因素和外部因素。

混凝土冷缝处理方案混凝土冷缝处理方案1. 概述混凝土结构在使用过程中，可能会出现冷缝问题。

冷缝是指混凝土结构中的开裂缝隙，通常发生在不同浇筑时期、温度变化引起的混凝土收缩以及基底不均匀沉降等原因下。

正确处理混凝土冷缝是确保混凝土结构强度和耐久性的重要措施之一。

本文将介绍常见的混凝土冷缝处理方案，以帮助工程师和施工人员合理选择冷缝处理方法。

2. 冷缝处理方法2.1 冷缝划分和分类在采取合适的处理方法之前，首先需要对冷缝进行划分和分类。

根据不同的冷缝类型，选择适合的处理方法。

常见的冷缝划分和分类包括：- 结构冷缝：即建筑设计时预留的缝隙，主要用于减小混凝土结构受温度变化引起的收缩应力。

这种冷缝一般较宽，且位置在建筑结构的弱部位，如柱与墙之间、板与梁之间。

处理方法主要是填缝处理，使用弹性填料填充冷缝，以减小结构变形和排水问题。

- 裂缝冷缝：即由于混凝土结构内部受力不均或过载造成的缝隙。

裂缝冷缝一般较窄，位置不固定。

处理方法主要采用裂缝修补技术，包括清理裂缝、修复裂缝表面、注浆填充、加固等。

具体方法可根据裂缝的宽度和深度来选择。

- 施工冷缝：即由于浇筑工艺或施工造成的缝隙。

这种冷缝一般是混凝土浇筑过程中的接缝处，如梁、板的浇筑分片。

处理方法可采用表面修补和填缝，以提高施工缝的密封性和美观性。

2.2 冷缝处理方法2.2.1 填缝处理填缝处理是常见的冷缝处理方法，适用于结构冷缝和部分裂缝冷缝。

填缝材料一般选择弹性填料，如橡胶或聚硫密封胶等。

步骤如下：1. 清理冷缝：使用清扫工具将冷缝内的杂物和灰尘清理干净，确保填缝材料能够充分填充缝隙。

2. 涂布界面剂：在冷缝上涂布一层界面剂，以增强填缝材料与混凝土的粘接性能。

3. 填缝材料填充：使用填缝枪或手工将填缝材料填充至缝隙中，保证填充均匀且密实。

4. 平整处理：使用刮板等工具将填缝材料表面进行平整处理，确保与周边混凝土表面平齐。

5. 养护：填缝完毕后，进行养护处理，通常需要保持填缝处湿润，以促进填缝材料的固化。

工程施工冷缝是指在混凝土浇筑过程中，由于各种原因造成混凝土层之间出现的不完全结合面。

冷缝的存在对工程质量、强度和耐久性都会产生一定的影响，因此在施工过程中应尽量避免冷缝的产生。

本文将从冷缝的定义、产生原因、影响以及防治措施等方面进行详细探讨。

一、冷缝的定义及产生原因1. 定义冷缝，又称施工缝，是指在混凝土浇筑过程中，由于浇筑层之间的间隔时间过长，导致上下层混凝土未能充分结合而形成的一种裂缝。

冷缝与混凝土自然收缩缝不同，它是一种人为因素引起的裂缝。

2. 产生原因（1）施工计划不合理：施工进度安排不当，导致混凝土浇筑层之间的时间间隔过大。

（2）混凝土浇筑不连续：由于混凝土供应不足、泵送故障等原因，导致浇筑过程中中断。

（3）混凝土分层：浇筑过程中，混凝土未能一次性浇筑到设计高度，导致分层。

（4）模板移动：模板在混凝土浇筑过程中发生移动，使得上下层混凝土之间产生缝隙。

（5）气温变化：气温波动较大，导致混凝土收缩不一致，从而产生冷缝。

二、冷缝的影响1. 影响工程质量：冷缝的存在使得混凝土结构的整体性受到破坏，降低了结构的承载能力和稳定性。

2. 影响混凝土强度：冷缝会导致混凝土的强度分布不均，降低了整体的强度性能。

3. 缩短工程寿命：冷缝容易成为混凝土腐蚀的通道，加速混凝土的磨损和破坏，缩短工程寿命。

4. 增加维护成本：冷缝的存在会增加后续维修和加固的成本，给工程项目带来不必要的经济负担。

三、冷缝防治措施1. 合理规划施工进度：确保混凝土浇筑层之间的时间间隔合理，避免间隔过大。

2. 保证混凝土供应：确保混凝土供应充足，避免因供应不足而导致浇筑中断。

3. 优化混凝土配合比：根据工程特点，调整混凝土的配合比，提高混凝土的抗裂性能。

4. 控制模板施工质量：确保模板的稳定性和垂直度，防止模板在浇筑过程中发生移动。

5. 采取保温措施：在气温波动较大的地区，采取保温措施，减小混凝土收缩差距。

6. 使用抗裂混凝土：在关键部位使用抗裂混凝土，提高混凝土的抗裂性能。

平顶山市公安局平安怡园高层住宅楼工程（Ⅰ区人防地下室）施工冷缝处理方案河南新城建设有限公司施工冷缝处理方案平顶山市公安局平安怡园高层住宅楼在Ⅰ区负二层(1-5)～(1-6)轴间后浇带以西标高-3.85m梁、板、柱、墙混凝土浇筑中，于2009年8月20日7时左右由于商品砼厂家原因造成混凝土供应不上，致使（1-4）～（1-5）轴间已浇筑的混凝土初凝，形成施工冷缝（位置见附图），按照有关技术规范要求对此作以下处理：1、施工缝留置位置：梁、板在（1-4）轴向东2800mm处和（1-E ）轴向南3700mm处至后浇带部位留置垂直施工缝。

外墙在(1-A)轴上(1-4)轴东边2800mm处留垂直施工缝，外墙底部水平施工缝留置在止水钢板处。

内墙4#出入口周边剪力墙留踏步槎施工缝。

柱留水平施工缝。

2、施工缝的处理：将上述施工缝处的墙体模板，可拆钢筋拆除。

将不符合上述施工缝留置位置以外多余砼及斜槎砼全部凿掉，为防止砼与钢筋分离，先距留置施工缝200mm处以外（混凝土强度达到70%以上时）用电镐进行粗凿，然后用手工钻人工将剩余200mm宽砼凿掉、凿平整。

清理冲洗干净。

外墙在墙中用切割机切一凹槽，深度约15mm，宽度与止水条同，将膨胀橡胶止水条用专用胶粘牢在凹槽中。

拆除的钢筋绑扎牢固，支好模板，经甲方，监理验收后进行浇筑。

3、混凝土二次浇筑（1）浇筑前24小时用水充分湿润且不能有残留积水，浇筑时在留搓部位先铺上10～15mm厚水泥砂浆一层，其配合比与混凝土内的砂浆成分相同。

（2）从施工缝处开始继续浇筑，要注意避免直接靠近缝边下料，振捣时逐渐向施工缝处推进，并距施工缝80-100cm处停止振捣，加强对施工缝接缝的捣实工作，使其紧密结合。

4、浇筑时此部分混凝土标号提高一个等级，并保持至少15天的湿润养护。

5、为防止外墙渗水，竖向施工缝处做外墙防水层时再增加二道防水措施。

做法为：在竖缝两边各一米内外墙用CIA防水砂浆抹灰，并再敷设4mm 厚SBS防水层一道。

混凝土冷缝处理方案一、工程概况（一）总体概况：XXXX二期6#楼、7#楼及地下车库（二）项目由XXXX（XXXX）有限公司开发，位于XXXX市。

本工程由2栋超高层住宅楼（6#楼-4/48层；7#楼-4/47层）及3层地下车库组成，主楼高度约148米。

建设单位为XXXX（XXXX）有限公司，XXXX市建筑设计研究院设计，XXXX理工大成工程有限公司监理，XXXX建设集团股份有限公司承建。

主楼结构形式为剪力墙结构；地库结构形式为框架结构。

6#楼砼强度等级概况表（二）、混凝土强度概况：7#楼砼强度等级概况表地下车库砼强度等级概况表二、编制依据1、《混凝土结构工程施工质量验收规范》GB50204-2015；2、《混凝土结构工程施工规范》GB506666-2011；3、《混凝土结构加固设计规范》（GB50367-2013）；4、本工程6#、7#楼设计图纸。

因现场混凝土浇筑后，墙板出现冷缝现象，特编制本处理方案。

三、原因分析由于本工程墙柱砼标号与楼面砼标号不同，施工时墙柱与楼面分开浇筑。

当砼供应不及时或由于混凝土泵出现问题导致砼浇筑中断，当某部位砼中断浇筑时间超过该部位砼的初凝时间，未对该部位及时进行特别处理，当继续浇筑该部位砼，由于该部位新老砼收缩不同而产生裂缝现象。

四、施工处理方法1.铺设砂浆法混凝土施工缝面处理的常规方法是铺设2～3cm厚砂浆。

但从仔细观察和分析中可以看出，铺设砂浆并不很理想，譬如打砂浆增加了拌和和运输的很多环节，特别是铺设砂浆后会因间歇时间过长而晒干，反而影响施工缝面的结合。

为了加快施工速度和简化施工程序，多年来就盼望在保证质量的前提下，找到能取代打砂浆的方法和措施。

2.表面修补法表面修补法是一种简单、常见的修补方法，它主要适用于稳定和对结构承载能力没有影响的表面裂缝以及深进裂缝的处理。

通常的处理措施是在裂缝的表面涂抹水泥浆、环氧胶泥或在混凝土表面涂刷油漆、沥青等防腐材料，在防护的同时为了防止混凝土受各种作用的影响继续开裂，通常可以采用在裂缝的表面粘贴玻璃纤维布等措施。

混凝土冷缝原因分析、治理及预防措施针对10月甲方巡检发现现场存在冷缝现象，经现场勘查，本工程冷缝主要为墙柱与梁板交接处，因墙柱为C45混凝土，而梁板为C30混凝土，相差三个等级，造成现场观感色差明显，应属无害裂缝，对结构无影响，但影响了混凝土外观质量，必须治理。

一、原因分析：（1）施工时混凝土接槎处延续时间过长而凝固，使得混凝土接茬处收缩不同而产生裂缝（俗称冷缝）。

（2）一般一个楼层的混凝土浇筑时间从开始到结束为4个小时，2.5个小时左右浇筑完墙柱再浇筑梁板，商品混凝土的初凝时间为4小时，墙柱层混凝土未凝固，由于工作疏忽，在两层混凝土间未采取特别的施工缝处理措施，产生冷缝。

二、预防措施：（1）灌注须在下层混凝土未初凝前完成，以防出现施工冷缝。

（2）调整保温和养护措施，延缓升降温速率，混凝土减低用水量，增加混凝土的和易性。

（3）减少混凝土浇注的分层厚度，有条件允许时，混凝土中增加缓凝剂，以防出现施工裂缝。

（4）推进一次浇筑，采用斜面分层方法进行，不形成冷缝。

(5)振捣棒应插入下层混凝土50-100mm，插入式振捣器移动间距不大于其作用半径的1.5倍，对细骨料砼拌合物，则不大于其作用半径的1倍，插点间距不超过400mm。

三、管理措施：项目部成立了以项目经理为组长、生产经理、技术负责、栋号长为副组长管理人员和各班组长为成员的质量检查小组，通过检查发现施工中的钢筋绑扎、浇筑顺序及时间等问题，采取对策，消除冷缝产生的因素，利用质量检查，进一步宣传、贯彻落实的各项生产规章制度。

通过检查增强领导和职工质量意识，纠正错误工序，消除冷缝的产生。

在浇筑混凝土过程中，由每栋楼栋号长和混凝土班组组长具体落实施工到位，避免重复出现同一质量问题河南荣帆建筑工程有限公司2016年10月24日。

平顶山市公安局平安怡园高层住宅楼工程（Ⅰ区人防地下室）施工冷缝处理方案河南新城建设有限公司施工冷缝处理方案平顶山市公安局平安怡园高层住宅楼在Ⅰ区负二层(1-5)～(1-6)轴间后浇带以西标高-3.85m梁、板、柱、墙混凝土浇筑中，于2009年8月20日7时左右由于商品砼厂家原因造成混凝土供应不上，致使（1-4）～（1-5）轴间已浇筑的混凝土初凝，形成施工冷缝（位置见附图），按照有关技术规范要求对此作以下处理：1、施工缝留置位置：梁、板在（1-4）轴向东2800mm处和（1-E ）轴向南3700mm处至后浇带部位留置垂直施工缝。

外墙在(1-A)轴上(1-4)轴东边2800mm处留垂直施工缝，外墙底部水平施工缝留置在止水钢板处。

内墙4#出入口周边剪力墙留踏步槎施工缝。

柱留水平施工缝。

2、施工缝的处理：将上述施工缝处的墙体模板，可拆钢筋拆除。

将不符合上述施工缝留置位置以外多余砼及斜槎砼全部凿掉，为防止砼与钢筋分离，先距留置施工缝200mm处以外（混凝土强度达到70%以上时）用电镐进行粗凿，然后用手工钻人工将剩余200mm宽砼凿掉、凿平整。

清理冲洗干净。

外墙在墙中用切割机切一凹槽，深度约15mm，宽度与止水条同，将膨胀橡胶止水条用专用胶粘牢在凹槽中。

拆除的钢筋绑扎牢固，支好模板，经甲方，监理验收后进行浇筑。

3、混凝土二次浇筑（1）浇筑前24小时用水充分湿润且不能有残留积水，浇筑时在留搓部位先铺上10～15mm厚水泥砂浆一层，其配合比与混凝土内的砂浆成分相同。

（2）从施工缝处开始继续浇筑，要注意避免直接靠近缝边下料，振捣时逐渐向施工缝处推进，并距施工缝80-100cm处停止振捣，加强对施工缝接缝的捣实工作，使其紧密结合。

4、浇筑时此部分混凝土标号提高一个等级，并保持至少15天的湿润养护。

5、为防止外墙渗水，竖向施工缝处做外墙防水层时再增加二道防水措施。

做法为：在竖缝两边各一米内外墙用CIA防水砂浆抹灰，并再敷设4mm 厚SBS防水层一道。

77河南科技2011.05下冷缝是指大体积混凝土或要求连续浇筑的混凝土构件在浇筑过程中 ，由于施工因素（或混凝土供应不及时）造成的不规则的施工质量缝。

当缝宽大于规范规定时，将降低混凝土结构的强度和抗应变能力。

一、冷缝产生的原因冷缝就是在浇筑混凝土时，没浇筑完毕，先浇筑的混凝土达到终凝，再浇筑余下的部分，两个地方之间，因间隔时间过长，所产生不规则的施工质量缝。

混凝土在分层或分段浇筑过程中，如果在下一层混凝土初凝前（混凝土初凝时间一般为2.5小时左右，如加入缓凝剂，可达到5小时左右，具体初凝时间可根据环境气温在相关参数表中查取）及时浇筑上一层混凝土，属于正常浇筑施工；如果浇筑下一层混凝土超过了初凝时间，就已经形成了自然施工缝，在这种情况下，则要求必须在下一层混凝土的强度达到1.2MPa 时，才能浇筑上一层混凝土，这样才会使上下层混凝土更好地结合。

如果下一层混凝土强度没有达到1.2MPa ，而浇筑了上层混凝土，则上下层混凝土不能有效地结合，在这道施工缝结合处就形成冷缝。

某市一工程的筏板基础属于大体积混凝土。

按现行高规和施工验收规范的相关条文，现场浇筑混凝土时应连续浇筑，间隔时间不得超过预定的混凝土初凝时间。

由于该工程的商品混凝土供应方的混凝土供应不及时，而导致现场浇筑混凝土时出现比较明显的不连续，且个别部位比较严重。

本工程筏板基础混凝土近3 000m 3，其中有约1 000m 3混凝土浇筑用时超过48小时，在浇筑期间有二次曾出现过近两小时浇筑一车混凝土的现象，从而造成了3处表观可见的施工冷缝。

此事件是典型的筏板基础混凝土浇筑时，由于商品混凝土的供应不及时而造成的施工质量问题（施工单位在浇筑期间到处催促混凝土供应方）。

为确保工程的施工质量，承包单位及时向发包方及监理单位汇报，并提出对质量隐患部位进行检测的建议。

而后发包方和承包方对所产生的施工冷缝进行了普查（监理单位进行了见证），并委托有资质的不同检测机构对冷缝处的混凝土结合质量进行了三次全数超声法检测，受检面积大、范围广。

一、方案背景为确保工程质量，防止裂缝的产生，根据《建筑工程施工质量验收统一标准》及《混凝土结构工程施工质量验收规范》等相关规定，结合本工程实际情况，特制定本施工缝专项方案。

二、施工缝定义及分类施工缝是指混凝土结构因施工需要，在施工过程中暂时中断浇筑而形成的缝隙。

根据施工缝形成的原因和位置，可分为以下几类：1. 施工缝：因施工工艺要求，在结构断面分阶段浇筑时形成的缝隙。

2. 温度缝：因温度变化，混凝土收缩不均匀而产生的缝隙。

3. 干缩缝：因混凝土早期水分蒸发，体积收缩而产生的缝隙。

三、施工缝处理原则1. 减少施工缝数量，提高结构整体性。

2. 控制施工缝的位置，尽量避开结构受力部位。

3. 采取有效措施，确保施工缝的质量。

四、施工缝处理方法1. 施工缝位置设置（1）施工缝位置应设置在结构受力较小的部位，如梁、板、柱的端部等。

（2）施工缝应避开主筋、预埋件等结构构件。

2. 施工缝处理措施（1）施工缝处理前，应清除已浇筑混凝土表面的浮浆、油污等杂物，确保新混凝土与旧混凝土的粘结强度。

（2）采用混凝土凿毛机或人工凿毛的方式，将已浇筑混凝土表面处理成粗糙面，以增强新旧混凝土的粘结强度。

（3）在施工缝处铺设隔离层，如塑料薄膜、油纸等，防止新旧混凝土粘结不良。

（4）浇筑新混凝土前，应对施工缝处进行湿润处理，提高新旧混凝土的粘结强度。

3. 施工缝浇筑（1）浇筑新混凝土时，应从施工缝一侧开始，逐步向另一侧推进，避免出现冷缝。

（2）浇筑过程中，应严格控制混凝土的浇筑速度和振捣时间，确保混凝土密实。

（3）浇筑完成后，应及时进行养护，防止混凝土早期裂缝。

五、施工缝质量控制1. 施工缝位置、宽度、深度应符合设计要求。

2. 施工缝表面应平整、光滑，无杂物。

3. 新旧混凝土的粘结强度应符合设计要求。

六、总结本施工缝专项方案旨在确保混凝土结构施工过程中的施工缝质量，防止裂缝的产生，提高工程整体质量。

在施工过程中，应严格按照本方案执行，确保施工缝处理效果。

砼施工缝处理方法砼施工缝是指在混凝土结构中，为了减少混凝土的开裂，保证结构的整体性和稳定性而设置的缝隙。

砼施工缝处理是混凝土施工中非常重要的一环，正确的处理方法可以有效地提高混凝土结构的使用寿命和安全性。

下面将介绍砼施工缝处理的方法。

首先，砼施工缝的设置应该符合设计要求和施工规范。

在混凝土结构的设计过程中，根据结构的受力情况和变形特点，需要合理设置砼施工缝的位置、长度和宽度。

施工时，应严格按照设计要求进行设置，避免因为施工过程中的疏忽而导致缝的设置不当，影响结构的整体性。

其次，砼施工缝的处理应该及时、准确。

在混凝土浇筑完成后，需要根据设计要求和施工规范及时进行缝的处理。

处理时，应该保持缝口的清洁，去除混凝土表面的浮浆和杂物，保证缝口的整洁。

对于宽缝和深缝，需要进行专门的填充和密封，以防止水、灰尘和杂物进入缝内，影响结构的使用寿命。

再次，砼施工缝的处理材料应该符合要求。

在进行缝的处理时，需要选择符合要求的填充材料和密封材料。

填充材料应该具有一定的弹性和粘结性，能够有效地填充缝隙，保证结构的整体性。

密封材料应该具有良好的耐候性和耐久性，能够有效地防止水、灰尘和杂物进入缝内，保护结构的内部结构。

最后，砼施工缝的处理应该进行质量检验。

在缝的处理完成后，需要进行质量检验，确保处理的质量符合设计要求和施工规范。

对于填充材料和密封材料的选择和使用，需要进行抽样检验和实地检查，保证材料的质量和使用效果。

对于缝口的处理，需要进行外观检查和实际使用效果检验，确保缝口的整洁和密封效果。

综上所述，砼施工缝的处理方法是混凝土施工中非常重要的一环，正确的处理方法可以保证结构的整体性和稳定性，延长结构的使用寿命。

在进行砼施工缝处理时，需要严格按照设计要求和施工规范进行操作，选择合适的处理材料，并进行质量检验，确保处理的质量符合要求。

希望本文介绍的砼施工缝处理方法对大家有所帮助。
