霍尔效应和霍尔效应法测量螺线管线圈内的磁场

霍尔效应测量螺线管磁场实验报告一、实验目的。

本实验旨在通过霍尔效应测量螺线管中的磁场强度，进一步了解霍尔效应在磁场测量中的应用，加深对磁场的理解。

二、实验仪器和设备。

1. 螺线管。

2. 直流电源。

3. 示波器。

4. 霍尔元件。

5. 电阻箱。

6. 万用表。

三、实验原理。

当螺线管通以电流时，产生的磁场会使螺线管内的载流子受到洛伦兹力的作用，从而在螺线管的两端产生电势差。

这种现象被称为霍尔效应。

利用霍尔效应，我们可以测量螺线管中的磁场强度。

四、实验步骤。

1. 将螺线管连接至直流电源，并调节电流强度为一定数值。

2. 将霍尔元件连接至示波器，观察示波器的显示情况。

3. 调节电流强度，使示波器显示出最大的霍尔电压信号。

4. 利用万用表测量霍尔电压和电流的数值。

5. 调节电流强度，重复步骤3和步骤4，记录不同电流强度下的霍尔电压和电流数值。

五、实验数据处理。

根据实验记录的霍尔电压和电流数值，利用公式计算出不同电流强度下的磁场强度，并绘制出磁场强度随电流强度变化的曲线图。

六、实验结果分析。

根据实验数据处理得到的曲线图，我们可以清晰地观察到螺线管中磁场强度随电流强度的变化规律。

通过分析曲线图，我们可以得出螺线管中磁场强度与电流强度之间的定量关系，进一步验证了霍尔效应在磁场测量中的应用。

七、实验结论。

本实验通过霍尔效应成功测量了螺线管中的磁场强度，得出了磁场强度与电流强度之间的定量关系。

实验结果符合霍尔效应的理论预期，验证了霍尔效应在磁场测量中的应用。

八、实验总结。

通过本次实验，我们进一步了解了霍尔效应在磁场测量中的应用，掌握了利用霍尔效应测量螺线管磁场的方法。

同时，实验中我们也发现了一些操作上的注意事项，对于今后的实验操作有了更加深入的认识。

九、参考文献。

1. 《霍尔效应在磁场测量中的应用》，物理学报，2008年。

2. 《霍尔效应测量螺线管磁场实验指导书》，XX大学物理实验室，2019年。

十、致谢。

感谢实验指导老师对本次实验的指导与帮助，让我们更加深入地了解了霍尔效应在磁场测量中的应用。

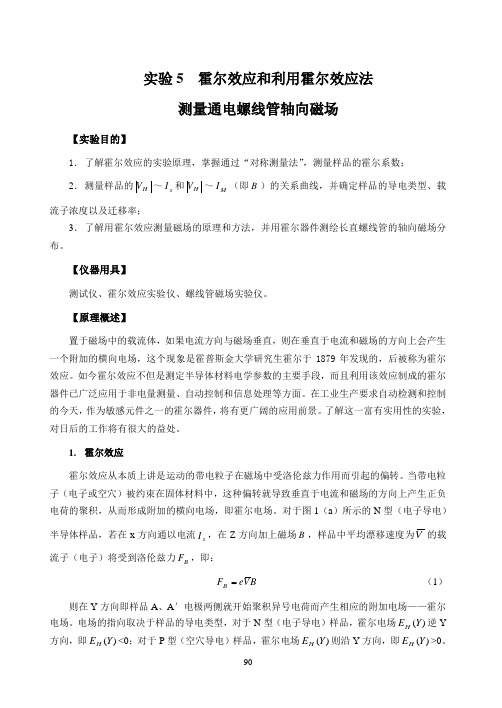

实验5 霍尔效应和利用霍尔效应法测量通电螺线管轴向磁场【实验目的】1． 了解霍尔效应的实验原理，掌握通过“对称测量法”，测量样品的霍尔系数； 2． 测量样品的H V ～s I 和H V ～M I （即B ）的关系曲线，并确定样品的导电类型、载流子浓度以及迁移率；3． 了解用霍尔效应测量磁场的原理和方法，并用霍尔器件测绘长直螺线管的轴向磁场分布。

【仪器用具】测试仪、霍尔效应实验仪、螺线管磁场实验仪。

【原理概述】置于磁场中的载流体，如果电流方向与磁场垂直，则在垂直于电流和磁场的方向上会产生一个附加的横向电场，这个现象是霍普斯金大学研究生霍尔于1879年发现的，后被称为霍尔效应。

如今霍尔效应不但是测定半导体材料电学参数的主要手段，而且利用该效应制成的霍尔器件已广泛应用于非电量测量、自动控制和信息处理等方面。

在工业生产要求自动检测和控制的今天，作为敏感元件之一的霍尔器件，将有更广阔的应用前景。

了解这一富有实用性的实验，对日后的工作将有很大的益处。

1. 霍尔效应霍尔效应从本质上讲是运动的带电粒子在磁场中受洛伦兹力作用而引起的偏转。

当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致垂直于电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场，即霍尔电场。

对于图1（a ）所示的N 型（电子导电）半导体样品，若在x 方向通以电流s I ，在Z 方向加上磁场B ，样品中平均漂移速度为V 的载流子（电子）将受到洛伦兹力B F ，即：B V e F B （1）则在Y 方向即样品A 、A ′电极两侧就开始聚积异号电荷而产生相应的附加电场——霍尔电场。

电场的指向取决于样品的导电类型，对于N 型（电子导电）样品，霍尔电场)(Y E H 逆Y 方向，即)(Y E H <0；对于P 型（空穴导电）样品，霍尔电场)(Y E H 则沿Y 方向，即)(Y E H >0。

显然，该电场是阻止载流子继续向侧面偏移，当载流子所受的横向电场力)(H E eE F =与洛伦兹力)(B V e F B =相等时，样品两侧电荷的积累就达到平衡，故有B V e eV H = （2）假设样品的宽度为b ，厚度为d ，载流子的浓度为n ，则bd V ne I s = （3）由（2）、（3）两式可得到A 、A ′两个电极之间的霍尔电压H V ，即： dB I R d BI ne b E V s H s H H =⋅==1 （4）（a ） （b ）图1 样品示意图从上式可以看出，霍尔电压H V 与B I s 的乘积成正比，与样品的厚度d 成反比。

用霍尔效应法测螺线管线圈磁场(FB400型螺线管磁场测定仪说明书)实验讲义杭州精科仪器有限公司霍尔效应和用霍尔效应法测量螺线管线圈磁场1879年美国霍普金斯大学研究生霍尔在研究载流导体在磁场中受力性质时发现了一种电磁现象，此现象称为霍尔效应，半个多世纪以后，人们发现半导体也有霍尔效应，而且半导体霍尔效应比金属强得多。

近30多年来，由高电子迁移率的半导体材料制成的霍尔传感器已广泛用于磁场测量和半导体材料的研究。

用于制作霍尔传感器的材料有许多种：单晶半导体材料有锗、硅；化合物半导体有锑化铟、砷化铟和砷化镓等等。

在科学技术发展中，磁的应用越来越被人们重视。

目前霍尔传感器典型的应用有：磁感应强度测量仪(又称特斯拉计)，霍尔位置检测器，无触点开关，霍尔转速测定仪，A 2000~A 100大电流测量仪，电功率测量仪等。

在电流体中的霍尔效应也是目前在研究中的“磁流体发电”的理论基础。

近年来，霍尔效应实验不断有新发现。

1980年德国冯·克利青教授在低温和强磁场下发现了量子霍尔效应，这是近年来凝聚态物理领域最重要发现之一。

目前对量子霍尔效应正在进行更深入研究，并得到了重要应用。

例如用于确定电阻的自然基准，可以极为精确地测定光谱精细结构参数等。

通过本实验学会消除霍尔元件副效应的实验测量方法，用霍尔传感器测量螺线管线圈励磁电流与输出霍尔电压之间关系，证明霍尔电势与螺线管内磁感应强度成正比；了解和熟悉霍尔效应重要物理规律,证明霍尔电势差与霍尔工作电流成正比；通过实验测定霍尔传感器的灵敏度，熟悉霍尔传感器的特性和应用；用该霍尔传感器测量螺线管线圈中心轴线上磁感应强度与位置刻度之间的关系，作磁感应强度与位置刻线的关系图，学会用霍尔元件测量磁感应强度的方法。

【实验目的】1. 掌握用霍尔效应法测量磁场的原理,测量螺线管线圈中心轴线的磁感应强度分布。

2. 学会用FB400型螺线管磁场实验仪的使用方法。

3. 验证霍尔电势差与励磁电流(磁感应强度)及霍尔元件的工作电流成正比的关系式。

霍尔效应和霍尔效应法测量螺线管线圈内的磁场霍尔效应是一种基于磁场和电场相互作用的物理现象，它可用于测量导体片中的电子浓度、电荷密度和磁场强度等参数。

在实际应用中，霍尔效应主要用于测量磁场强度，特别是在研究电流传输和电子器件中的磁场分布时。

常用的测量方法是通过将霍尔片置于磁场中，测量霍尔电压的大小和方向来确定磁场强度及其方向。

在测量螺线管线圈内的磁场时，最常用的方法是采用霍尔效应法。

测量时，将一个霍尔片置于螺线管线圈的中心，使其与磁场垂直。

当螺线管中有电流流过时，会产生一个稳定的磁场，霍尔片中的电子受磁场作用会分布在霍尔片表面，从而形成一个电荷层。

由于霍尔片的电阻极小，因此当磁场作用在电子上时，电子在霍尔片内部形成的电场可以产生一个微小的电压，即霍尔电压。

霍尔电压的大小与磁场强度成正比，并且具有极高的精度和稳定性，因此可以用来测量螺线管线圈内的磁场强度及其方向。

在实际应用中，霍尔效应法的测量精度受到许多因素的影响，例如霍尔片的材料、尺寸和温度等因素，以及测量电路的噪声和干扰等因素。

因此，在进行霍尔效应法测量时，需要采取一系列的措施来减小误差，提高测量精度。

一些工业和科研领域使用螺线管制造强磁场，例如MRI设备，核磁共振仪器以及磁力计等。

在这些设备中，螺线管的磁场强度和分布对设备的性能和精度有着重要的影响。

因此，对螺线管中磁场的测量具有重要的意义。

在螺线管中测量磁场时，使用霍尔效应法具有许多优点，例如测量精度高、对磁场分布的敏感性强、不需要接触对象、测量过程简便等。

但是，在实际应用中还需要考虑到许多不同的因素，例如霍尔片的选取、测量电路的搭建、磁场的影响等。

只有在全面考虑这些因素的情况下，才能够保证测量结果的准确性和可靠性。

用霍尔效应测量螺线管磁场
在物理学中，霍尔效应是一种重要的电学现象，它是由当电流通过一条带电体时在该体内部磁场的作用下产生的电压差所引起的。

此现象可用于精确测量磁场及用于测量导电性的材料的电子和空穴浓度。

在实际应用中，霍尔效应的测量原理可以被应用在测量螺线管磁场中。

螺线管被用于创建强磁场，通常用于 MRI、医学诊断和其他磁性物质的研究。

霍尔效应可通过测量设备中的磁场，确定螺线管的磁场大小。

在霍尔效应的测量中，一个带有霍尔元件的电路用于测量电压差。

电路通过螺线管并测量其中的磁场。

在此过程中，载流子被引导进入螺线管并在霍尔元件中产生电压差。

电压差取决于电路之间的磁场强度和载流子的密度。

在霍尔元件中，电流在由霍尔靴子和蓝宝石芯片构成的三维结构中流动。

当电流通过靴子时，在霍尔晶片上形成一个单独的电场强度，与磁场垂直。

在磁场和电场耦合的情况下，电子和空穴的流动方向相反，从而产生一个电压信号。

通过测量霍尔元件中的电压差，可以确定磁场的大小。

霍尔元件的电压大小仅取决于电流和磁场的强度，因此可以用于精确测量螺线管的磁场大小。

然而，在霍尔效应测量的实际应用中，存在一些问题。

例如，《美国物理学会》指出，电子和空穴浓度的变化、体积效应和噪音会影响测量结果的准确性。

另外，虽然霍尔效应可以用于测量静态磁场，但对于快速变化的磁场，该方法并不适用。

总的来说，霍尔效应是精确测量螺线管磁场的一种有效方法。

通过了解霍尔效应的基本原理和其应用，可以更好地理解螺线管和磁场的特性。
