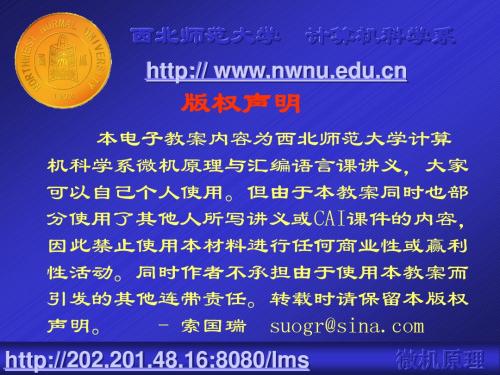

西北师范大学计算机科学系http:// 版权声明本电子教案内容为西北师范大学计算机科学系微机原理与汇编语言课讲义，大家可以自己个人使用。
但由于本教案同时也部分使用了其他人所写讲义或CAI课件的内容，因此禁止使用本材料进行任何商业性或赢利性活动。
同时作者不承担由于使用本教案而引发的其他连带责任。
转载时请保留本版权声明。
-索国瑞suogr@并行接口❑并行接口概述❑8255A可编程接口芯片❑8255A可编程接口芯片的应用1 并行接口概述❑并行通信及其特点❑并行接口的典型结构并行通信及其特点1.并行通信所谓并行通信就是同时在多根传输线上以字节(字)为单位传送数据的，传送数据的各位各用一条线同时进行传输。
2.并行通信的特点并行通信传输速度快，但它比串行通信所用的传输线多，通常用在传输距离短(几米至几十米)，数据传输率要求较高的场合。
并行通信，不要求有固定的格式。
在并行传送中对同步传送和异步传送没有严格的定义。
并行接口的典型结构并行接口及其特点实现与外设并行通信的接口电路就是并行接口。
在并行传送方式下，外设（或被控对象）必须通过并行接口与系统总线相连。
所谓的并行和串行传送是指I/O接口与I/O设备或被控对象之间的通信方式，而不是指I/O接口与CPU之间的通信方式。
因为I/O接口与CPU（系统总线）间的数据传送方式在任何情况下都是并行传送。
并行接口的典型结构典型的的并行接口的结构，从大的方面看，主要有三类端口寄存器组成，并行接口结构示意图如图所示。
2 可编程并行接口芯片8255A❑8255A的基本特性❑8255A的内部结构❑8255A芯片的引脚及其功能❑8255A的控制字❑8255A的工作方式可编程并行接口芯片8255A对于各种型号的CPU都有与其配套的并行接口芯片，如Intel公司生产的8255A、Zilog公司的Z-80PIO、Motorola公司的MC6820等。
它们的功能虽有差异，但工作原理基本相同。
