GBT16507《水管锅炉》 、GBT16508《锅壳锅炉》学习与交流
- 格式：ppt
- 大小：2.77 MB
- 文档页数：104
下载文档原格式
合集下载
质检总局关于发布《特种设备使用管理规则》等3个安全技术规范及4个修改单的公告(2017年发布)
场(厂)内专用机动 车辆安全技术监察 TSG N0001-2017 2017-01-16 2017-06-01
规程
《锅炉安全技术监
察规程》第1号修 TSG G0001-2012 2017-01-16 2017-06-01
改单
1
《移动式压力容器
安全技术监察规 TSG R0005-2011 2017-01-16 2017-06-01 程》第2号修改单
修改，现予批准发布施行。
《特种设备注册登记与使用管理规则》（质技监局锅发〔2001〕57号）自2017年8月1日废
止。
名称
编号
批准日期 施行日期
特种设备使用管理
规则
TSG 08-2017
2017-01-16 2017-08-01
电梯维护保养规则 TSG T5002-2017 2017-01-16 2017-08-01
《爆破片装置安全
技术监察规程》 TSG ZF003-2011 2017-01-16 2017-03-01 第1号修改单
国质检特函
《特种设备安全管
理负责人考核大
纲》第1号修改单
〔2013〕84号
附件2
2017-01-16 2017-08-01
附件：1.《锅炉安全技术监察规程》（TSG G0001-2012）第1号修改单 2.《移动式压力容器安全技术监察规程》（TSGR0005-2011）第2号修改单
【关键词】安全,特种设备管理
【有效性】有效
【更替信息】
【注：此文档于2018年12月由一点通平台导出】
质 检 总 局 关 于 发 布 《 特 种 设 备 使 用 管 理 规 则 》 等 3个 安 全 技 术 规 范 及 4个 修 改 单 的 公 告 2017年 第 4号
规程
《锅炉安全技术监
察规程》第1号修 TSG G0001-2012 2017-01-16 2017-06-01
改单
1
《移动式压力容器
安全技术监察规 TSG R0005-2011 2017-01-16 2017-06-01 程》第2号修改单
修改，现予批准发布施行。
《特种设备注册登记与使用管理规则》（质技监局锅发〔2001〕57号）自2017年8月1日废
止。
名称
编号
批准日期 施行日期
特种设备使用管理
规则
TSG 08-2017
2017-01-16 2017-08-01
电梯维护保养规则 TSG T5002-2017 2017-01-16 2017-08-01
《爆破片装置安全
技术监察规程》 TSG ZF003-2011 2017-01-16 2017-03-01 第1号修改单
国质检特函
《特种设备安全管
理负责人考核大
纲》第1号修改单
〔2013〕84号
附件2
2017-01-16 2017-08-01
附件：1.《锅炉安全技术监察规程》（TSG G0001-2012）第1号修改单 2.《移动式压力容器安全技术监察规程》（TSGR0005-2011）第2号修改单
【关键词】安全,特种设备管理
【有效性】有效
【更替信息】
【注：此文档于2018年12月由一点通平台导出】
质 检 总 局 关 于 发 布 《 特 种 设 备 使 用 管 理 规 则 》 等 3个 安 全 技 术 规 范 及 4个 修 改 单 的 公 告 2017年 第 4号
1、锅炉基本知识
应用于亚临界压力和超临界压力，循环倍率低，一般为1.25~2.0。 直流锅炉：无锅筒，给水*水泵压力，一次通过受热面产生蒸汽，适用于高压和
55 GB/T8163-2008 输送流体用无缝钢管 56 GB/T14957-1994 熔化焊用钢丝 57 GB/T14958-1994 气体保护焊用钢丝 58 GB/T17395-2008 无缝钢管尺寸、外形、重量及允许偏差 59 GB13271-2001 锅炉大气污染物排放标准 60 GB13223-2003 火电厂大气污染物排放标准 61 GB/T1576-2008 工业锅炉水质 62 GB/T12145-2008 火力发电机组及蒸汽动力设备水汽质量 63 JB/T3271-2002 链条炉排技术条件 64 JB/T10356-2002 流化床燃烧设备技术条件 65 GB/T18342-2009 链条炉排锅炉用煤技术条件 66 GB/T228-2002 金属材料室温拉伸试验方法 67 GB/T229-2007 金属夏比缺口冲击试验方法 68 GB/T232-1999 金属材料弯曲试验方法
燃烧设备代号
燃烧设备 固定炉排
固定双层炉排
活动手摇炉排 链条炉排 往复炉排
代号 G(固) C(层)
H(活) L(链) W(往)
燃烧设备 抛煤机 振动炉排
下饲炉排 沸腾炉 室燃炉
代号 P(抛) Z(振)
A(下) F(沸) S(室)
锅壳锅炉总体型式代号
锅壳锅炉总体型式
立式锅炉 立式火管
代号
LS(立水) LH(立火)
锅炉相关法律安全法规规范标准11法律中华人民共和国产品质量法中华人民共和国产标准化法中华人民共和国安全生产法中华人民共和国民法中华人民共和国刑法12行政法规特种设备安全监察条例13部门规章特种设备质量监督与安全监察规定锅炉压力容器压力管道特种设备安全监察行政查法规定锅炉压力容器压力管道特种设备事故处理规定锅炉压力容器使用登记管理办法特种设备注册登记与使用登记管理规则特种设备作业人员监督管理办法锅炉压力容器压力管道焊工考试与管理规则特种设备无损检测人员考核和监督管理规则14规范锅炉安全技术监察规程锅炉房安全管理规则锅炉定期检验规则锅炉水处理监督管理规则锅炉化学清洗规则锅炉司炉人员考核管理规定锅炉安全管理人员考核大纲tsgg0022010锅炉节能监督管理规程tsgg0032010工业锅炉能效测试与评价规则15标准gbt174102008有机热载体炉jbt66961993电站锅炉技术条件jbt79852002小型锅炉和常压热水锅炉技术条件jbt100942002工业锅炉通用技术条件jbt103932002电加热锅炉技术条件gbt19212004工业蒸气锅炉参数系列gbt31662004热水锅炉参数系列gbt92222008水管锅炉受压元件强度计算gbt119432008锅炉制图10gbt165081996锅壳锅炉受压元件强度计算jbt811994凸面板式平焊钢制管法兰12jbt16091993锅炉锅筒制造技术条件13jbt16101993锅炉集箱制造技术条件14jbt16111993锅炉管子制造技术条件15jbt16121994锅炉水压试验技术条件16jbt16131993锅炉受压元件焊接技术条件17jbt16151991锅炉油漆和包装技术条件18jbt16161993管式空气预热器技术条件19jbt16171999电站锅炉产品型号编制方法20jbt16192002锅壳锅炉本体制造技术条件21jbt16201993锅炉钢结构技术条件22jbt16211993工业锅炉烟箱钢制烟囱技术条件23jbt16252002工业锅炉焊接管孔24jbt16262002工业锅炉产品型号编制方法25jbt21901993锅炉人孔和头孔装置26jbt21911993锅炉手孔装置27jbt21921993方型铸铁省煤器技术条件28jbt31911999锅炉锅筒内部装置技术条件29jbt33752002锅炉用材料入厂验收规则30jbt43081
55 GB/T8163-2008 输送流体用无缝钢管 56 GB/T14957-1994 熔化焊用钢丝 57 GB/T14958-1994 气体保护焊用钢丝 58 GB/T17395-2008 无缝钢管尺寸、外形、重量及允许偏差 59 GB13271-2001 锅炉大气污染物排放标准 60 GB13223-2003 火电厂大气污染物排放标准 61 GB/T1576-2008 工业锅炉水质 62 GB/T12145-2008 火力发电机组及蒸汽动力设备水汽质量 63 JB/T3271-2002 链条炉排技术条件 64 JB/T10356-2002 流化床燃烧设备技术条件 65 GB/T18342-2009 链条炉排锅炉用煤技术条件 66 GB/T228-2002 金属材料室温拉伸试验方法 67 GB/T229-2007 金属夏比缺口冲击试验方法 68 GB/T232-1999 金属材料弯曲试验方法
燃烧设备代号
燃烧设备 固定炉排
固定双层炉排
活动手摇炉排 链条炉排 往复炉排
代号 G(固) C(层)
H(活) L(链) W(往)
燃烧设备 抛煤机 振动炉排
下饲炉排 沸腾炉 室燃炉
代号 P(抛) Z(振)
A(下) F(沸) S(室)
锅壳锅炉总体型式代号
锅壳锅炉总体型式
立式锅炉 立式火管
代号
LS(立水) LH(立火)
锅炉相关法律安全法规规范标准11法律中华人民共和国产品质量法中华人民共和国产标准化法中华人民共和国安全生产法中华人民共和国民法中华人民共和国刑法12行政法规特种设备安全监察条例13部门规章特种设备质量监督与安全监察规定锅炉压力容器压力管道特种设备安全监察行政查法规定锅炉压力容器压力管道特种设备事故处理规定锅炉压力容器使用登记管理办法特种设备注册登记与使用登记管理规则特种设备作业人员监督管理办法锅炉压力容器压力管道焊工考试与管理规则特种设备无损检测人员考核和监督管理规则14规范锅炉安全技术监察规程锅炉房安全管理规则锅炉定期检验规则锅炉水处理监督管理规则锅炉化学清洗规则锅炉司炉人员考核管理规定锅炉安全管理人员考核大纲tsgg0022010锅炉节能监督管理规程tsgg0032010工业锅炉能效测试与评价规则15标准gbt174102008有机热载体炉jbt66961993电站锅炉技术条件jbt79852002小型锅炉和常压热水锅炉技术条件jbt100942002工业锅炉通用技术条件jbt103932002电加热锅炉技术条件gbt19212004工业蒸气锅炉参数系列gbt31662004热水锅炉参数系列gbt92222008水管锅炉受压元件强度计算gbt119432008锅炉制图10gbt165081996锅壳锅炉受压元件强度计算jbt811994凸面板式平焊钢制管法兰12jbt16091993锅炉锅筒制造技术条件13jbt16101993锅炉集箱制造技术条件14jbt16111993锅炉管子制造技术条件15jbt16121994锅炉水压试验技术条件16jbt16131993锅炉受压元件焊接技术条件17jbt16151991锅炉油漆和包装技术条件18jbt16161993管式空气预热器技术条件19jbt16171999电站锅炉产品型号编制方法20jbt16192002锅壳锅炉本体制造技术条件21jbt16201993锅炉钢结构技术条件22jbt16211993工业锅炉烟箱钢制烟囱技术条件23jbt16252002工业锅炉焊接管孔24jbt16262002工业锅炉产品型号编制方法25jbt21901993锅炉人孔和头孔装置26jbt21911993锅炉手孔装置27jbt21921993方型铸铁省煤器技术条件28jbt31911999锅炉锅筒内部装置技术条件29jbt33752002锅炉用材料入厂验收规则30jbt43081
锅炉设计文件鉴定和节能审查应注意的一些问题
Science and Technology &Innovation ┃科技与创新2020年第03期·53·文章编号：2095－6835（2020）03－0053－03锅炉设计文件鉴定和节能审查应注意的一些问题杨国祥，徐绍玮，粟岗（云南省特种设备安全检测研究院，云南昆明650228）摘要：锅炉设计文件鉴定和节能审查是特种设备安全监管和节能环保的重要环节，是确保锅炉质量安全的第一关。
对鉴定工作中应注意的一些问题进行探讨，供从事该工作的同仁参考。
关键词：锅炉设计文件；节能审查；锅炉设计文件鉴定；锅炉材料中图分类号：X933.2文献标识码：ADOI ：10.15913/ki.kjycx.2020.03.019锅炉设计文件鉴定和节能审查是特种设备安全监管和节能环保的重要环节之一，是确保锅炉质量安全的第一关。
《锅炉安全技术监察规程》《锅炉监督检验规则》《锅炉设计文件鉴定管理规则》等规定，锅炉设计文件应通过经核准的设计文件鉴定机构鉴定合格，才能用于制造。
《锅炉设计文件节能审查办法（试行）》明确了锅炉节能审查应结合锅炉设计文件鉴定工作进行，未经节能审查的锅炉设计文件不得用于锅炉制造。
国家市场监管总局特种设备局发布了特设局（2018）25号《关于继续开展特种设备设计文件鉴定工作》的函。
国家市场监督管理总局、国家发展改革委、国家生态环境部联合发布国市监特设（2018）227号文《关于加强锅炉节能环保工作的通知》，进一步明确锅炉设计文件中对节能、环保的要求。
下面对鉴定工作中应注意的一些问题进行探讨，供从事该工作的同仁参考。
1设计资格具备锅炉设计文件设计资格，是设计文件鉴定工作的先决条件；锅炉设计文件设计资格不单独进行行政许可。
《锅炉设计文件鉴定管理规则》和《锅炉设计文件节能审查办法（试行）》规定：锅炉设计文件的设计单位申请锅炉设计文件鉴定和节能审查，须持有相应级别的锅炉制造许可证；正在办理申请锅炉制造许可证的单位，制造许可申请已被受理且在有效期内，也能申请设计文件鉴定和节能审查。

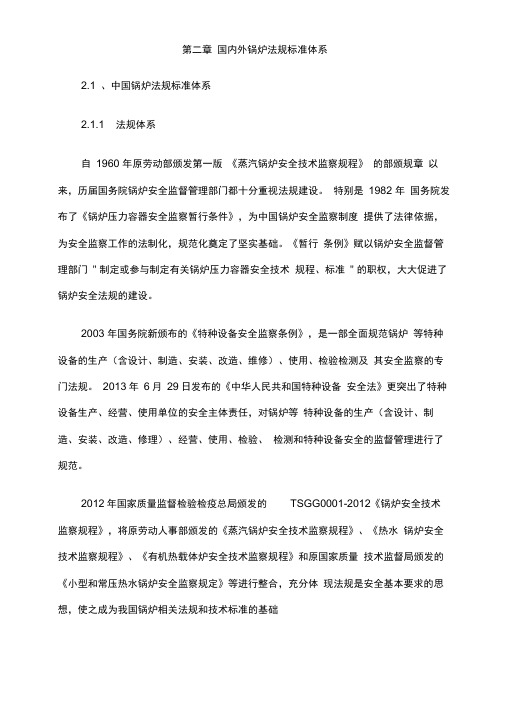

国内外锅炉法规标准体系
第二章国内外锅炉法规标准体系2.1 、中国锅炉法规标准体系2.1.1 法规体系自1960 年原劳动部颁发第一版《蒸汽锅炉安全技术监察规程》的部颁规章以来，历届国务院锅炉安全监督管理部门都十分重视法规建设。
特别是1982 年国务院发布了《锅炉压力容器安全监察暂行条件》，为中国锅炉安全监察制度提供了法律依据，为安全监察工作的法制化，规范化奠定了坚实基础。
《暂行条例》赋以锅炉安全监督管理部门" 制定或参与制定有关锅炉压力容器安全技术规程、标准" 的职权，大大促进了锅炉安全法规的建设。
2003 年国务院新颁布的《特种设备安全监察条例》，是一部全面规范锅炉等特种设备的生产（含设计、制造、安装、改造、维修）、使用、检验检测及其安全监察的专门法规。
2013年6月29日发布的《中华人民共和国特种设备安全法》更突出了特种设备生产、经营、使用单位的安全主体责任，对锅炉等特种设备的生产（含设计、制造、安装、改造、修理）、经营、使用、检验、检测和特种设备安全的监督管理进行了规范。
2012年国家质量监督检验检疫总局颁发的TSGG0001-2012《锅炉安全技术监察规程》，将原劳动人事部颁发的《蒸汽锅炉安全技术监察规程》、《热水锅炉安全技术监察规程》、《有机热载体炉安全技术监察规程》和原国家质量技术监督局颁发的《小型和常压热水锅炉安全监察规定》等进行整合，充分体现法规是安全基本要求的思想，使之成为我国锅炉相关法规和技术标准的基础和出发点，适应当前锅炉技术发展的需要，在增加大型发电锅炉内容的同时调整了小型锅炉的安全技术要求。
除上述专门法规外，2001 年国务院发布的《国务院关于特大安全事故行政责任追究的规定》，锅炉特大安全事故也列在其中，即《规定》也是锅炉安全监督管理应遵循的一部法规。
国家质量监督检验检疫总局颁发的TSG G0002-2010《锅炉节能技术监督管理规程》和TSGG0003-2010《工业锅炉能效测试与评价规则》等安全技术规范，对锅炉尤其是工业锅炉的节能提出了要求。

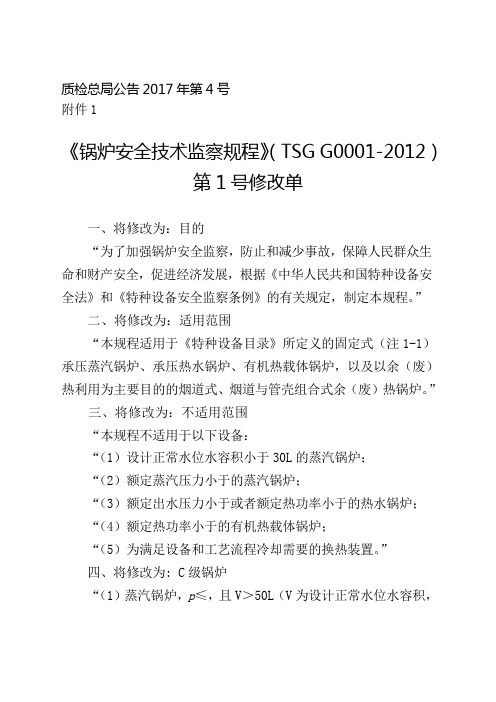

锅炉安全技术监察规程第一修改单质检总局公告第
质检总局公告2017年第4号附件1《锅炉安全技术监察规程》（TSG G0001-2012）第1号修改单一、将修改为：目的“为了加强锅炉安全监察，防止和减少事故，保障人民群众生命和财产安全，促进经济发展，根据《中华人民共和国特种设备安全法》和《特种设备安全监察条例》的有关规定，制定本规程。
”二、将修改为：适用范围“本规程适用于《特种设备目录》所定义的固定式（注1-1）承压蒸汽锅炉、承压热水锅炉、有机热载体锅炉，以及以余（废）热利用为主要目的的烟道式、烟道与管壳组合式余（废）热锅炉。
”三、将修改为：不适用范围“本规程不适用于以下设备：“（1）设计正常水位水容积小于30L的蒸汽锅炉；“（2）额定蒸汽压力小于的蒸汽锅炉；“（3）额定出水压力小于或者额定热功率小于的热水锅炉；“（4）额定热功率小于的有机热载体锅炉；“（5）为满足设备和工艺流程冷却需要的换热装置。
”四、将修改为: C级锅炉“（1）蒸汽锅炉，p≤，且V＞50L（V为设计正常水位水容积，下同）；“（2）热水锅炉，p＜,且t＜120℃；“（3）气相有机热载体锅炉，≤Q≤；液相有机热载体锅炉，≤Q≤。
”五、将修改为： D级锅炉“（1）蒸汽锅炉，p≤,且30L≤V≤50L；“（2）仅用自来水加压的热水锅炉，且t≤95℃。
”删除注1-4。
六、将修改为：进口锅炉“境外制造在境内使用的锅炉应当符合本规程的要求,如果与本规程要求不一致时，应当按照本规程的要求进行技术评审和批准。
”七、将条修改为：“有关单位采用新材料、新工艺、新技术（包括引进境外技术、按照境外标准制造、新结构等），与本规程不符时，或者本规程未作要求，可能对安全性能有重大影响的，应当向国家质量监督检验检疫总局（以下简称国家质检总局）申报，由国家质检总局委托安全技术咨询机构或者专业机构进行技术评审，评审结果经国家质检总局批准，方可投入生产、使用。
”八、将表2-1注2-3修改为：“GB 713中所列的其他材料用作锅炉钢板时，其适用范围的选用可以参照GB 150《压力容器》的相关规定。

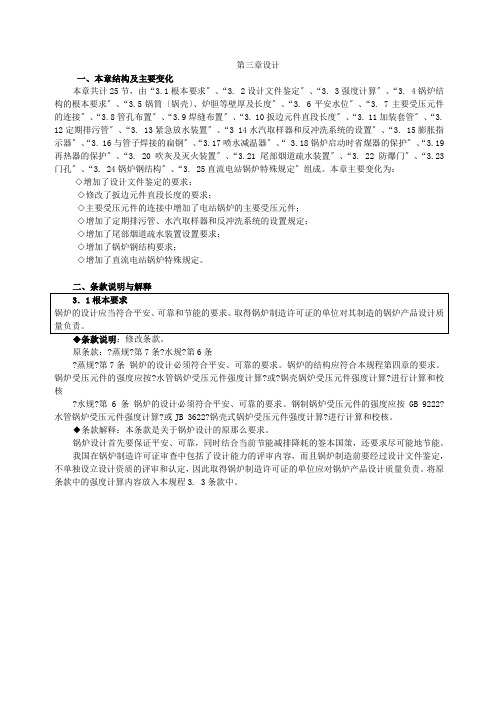

《锅炉安全技术监察规程》第三章
第三章设计一、本章结构及主要变化本章共计25节，由“3.1根本要求〞、“3. 2设计文件鉴定〞、“3. 3强度计算〞、“3. 4锅炉结构的根本要求〞、“3.5锅筒〔锅壳〕、炉胆等壁厚及长度〞、“3. 6平安水位〞、“3. 7主要受压元件的连接〞、“3.8管孔布置〞、“3.9焊缝布置〞、“3. 10扳边元件直段长度〞、“3. 11加装套管〞、“3. 12定期排污管〞、“3. 13紧急放水装置〞、“3 14水汽取样器和反冲洗系统的设置〞、“3. 15膨胀指示器〞、“3. 16与管子焊接的扁钢〞、“3.17喷水减温器〞、“ 3.18锅炉启动时省煤器的保护〞、“3.19再热器的保护〞、“3. 20吹灰及灭火装置〞、“3.21尾部烟道疏水装置〞、“3. 22防爆门〞、“3.23门孔〞、“3. 24锅炉钢结构〞、“3. 25直流电站锅炉特殊规定〞组成。
本章主要变化为：◇增加了设计文件鉴定的要求；◇修改了扳边元件直段长度的要求；◇主要受压元件的连接中增加了电站锅炉的主要受压元件；◇增加了定期排污管、水汽取样器和反冲洗系统的设置规定；◇增加了尾部烟道疏水装置设置要求；◇增加了锅炉钢结构要求；◇增加了直流电站锅炉特殊规定。
二、条款说明与解释◆条款说明：修改条款。
原条款：?蒸规?第7条?水规?第6条?蒸规?第7条锅炉的设计必须符合平安、可靠的要求。
锅炉的结构应符合本规程第四章的要求。
锅炉受压元件的强度应按?水管锅炉受压元件强度计算?或?锅壳锅炉受压元件强度计算?进行计算和校核?水规?第6条锅炉的设计必须符合平安、可靠的要求。
钢制锅炉受压元件的强度应按GB 9222?水管锅炉受压元件强度计算?或JB 3622?锅壳式锅炉受压元件强度计算?进行计算和校核。
◆条款解释：本条款是关于锅炉设计的原那么要求。
锅炉设计首先要保证平安、可靠，同时结合当前节能减排降耗的签本国策，还要求尽可能地节能。
我国在锅炉制造许可证审查中包括了设计能力的评审内容，而且锅炉制造前要经过设计文件鉴定，不单独设立设计资质的评审和认定，因此取得锅炉制造许可证的单位应对锅炉产品设计质量负责。
特种设备安全管理与企业安全生产技术
特种设备安全管理与企业安全生产技术《特种设备安全管理与企业安全生产技术》时间:2022.05.27--05.30地点:青岛各有关单位：特种设备包括锅炉、压力容器、压力管道、电梯、起重机械、客运索道、大型游乐设施、场（厂）内专用机动车辆等。
这些设备一般具有在高压、高温、高空、高速条件下运行的特点，易燃、易爆、易发生高空坠落等，对人身和财产安全具有较大危险性。
为了协助各单位加强对特种设备法律、法规、标准的理解运用，提高相关人员的特种设备安全管理能力，做到特种设备的安全运行、建立安全生产责任制、安全管理制度和操作规程，排查治理隐患和监控重大危险源，建立预防机制，使各环节和相关岗位的安全工作，符合法律、法规、规章、规程等规定，达到特种设备标准化管理，减少和避免事故的发生。
我单位特举办《特种设备安全管理与企业安全生产》高级研修班，望各单位积极推荐并安排相关负责同志研修学习。
一、研修内容1、《中华人民共和国安全生产法》(2022年12月1日起施行)释义、《中华人民共和国特种设备安全法》（自2022年1月1日起施行）核心解读、以及特种设备相关法规、规范、标准的宣贯；2、特种设备安全管理与企业安全生产标准化研修；3、案例分享以及研讨学员工作中遇到的问题。
详细课程大纲后附。
二、培训内容第一章、特种设备概述一、贯彻国家最新颁布特种设备法律法规(一)《中华人民共和国安全生产法》2022.12.01实施1、安全生产的方针的制定和修改2、重点强化三方面的制度措施3、完善生产经营单位的安全生产保障规定（二）最新颁布《中华人民共和国特种设备安全法》核心解读（2022.01.01实施）。
1、立法过程和法律解决的主要问题2、审议和修改过程的重点及实施意见（三）国务院新颁布《特种设备安全监察条例》（国务院令第549号）和《2022年特种设备安全监察与节能监管工作要点》的核心解析。
（四）TSGR5002—2022《压力容器使用管理规则》2022.07.01实施二、特种设备状态管理（一）执行特种设备完好标准（二）改善特种设备点检方法（三）特种设备故障检测（四）特设风险管理---RBI检测技术应用三、特种设备事故管理（一）国内外特重大事故（二）安全生产地位和作用（三）我国安全生产现状和趋势（国务院令第493号《安全生产事故报告和调查处理条例》解析）（四）我国特种设备事故分析（五）安全事故法律责任（六）特种设备事故调查（七）特种设备事故应急处理预案第二章、特种设备安全管理一、锅炉设备技术监督与节能管理（一）锅炉设备的技术监督管理（2022年10月颁布《TSGG0001-2022锅炉安全技术监督规程》2022.06.01实施）（二）做好锅炉水处理工作（2022年11月颁布《TSGG5001-2022锅炉水（介）处理监督管理规则》、《TSGG5002-2022锅炉水（介）处理检验规则》；2022年5月颁布《TSGG8001-2022锅炉水（介）质处理检测人员考核规则》）（三）锅炉能耗控制（2022年8月颁布《TSGG0002-2022锅炉节能技术监督管理规程》、《TSGG0003-2022工业锅炉能效测评与评价规程》）（四）锅炉管理新规范1、TSGG5004-2022《锅炉使用管理规则》，2022.01.01实施；2、GB/T16507-2022《水管锅炉》，2022.07.01实施3、GB/T16508-2022《锅壳锅炉》，2022.07.01实施；4、TSGG0001-2022《锅炉安全技术监察规程》2022.07.01实施；5、GB/T13271-2022《锅炉大气污染排放标准》2022.07.01实施。
燃气火管锅炉与水管锅炉优劣势对比
火管锅炉（也称锅壳式锅炉）和水管锅炉是工业锅炉的两种主要类型，用户可以针对特定应用场景选购火管和水管锅炉，选择合适的锅炉类型并不是一件容易的事。
火管锅炉和水管锅炉都有其独特的优点和缺点，全面了解这两种锅炉的差异性有助于做出正确的采购决策。
本篇文章将带你详细了解一下燃气火管锅炉与水管锅炉的优缺点。
在火管锅炉中，燃烧器产生的高温烟气流过被水包围的螺纹烟管，对烟管壁外的水、汽或汽水混合物进行加热，产生蒸汽或热水。
水管锅炉的运行方式与火管锅炉正好相反，水在锅炉管内循环流动，且管子被高温烟气包围，高温烟气对水管内的谁进行加热，产生蒸汽或热水。
火管锅炉与水管锅参数对比表参数对比火管锅炉水管锅炉适用燃料天然气、焦炉煤气、高炉煤气、碳黑尾气、沼气、柴油、轻油、重油等热效率98% 以上容量范围蒸汽：1 - 20 t/h蒸汽：20 - 110 t/h热水：0.7-14MW热水：7 - 116 MW 压力范围0.7 - 2 Mpa 1.25- 5.3 Mpa出厂方式快装结构快装：20-35t/h （7-29MW）组装：40-55t/h （46-58MW）散装：55t/h（70MW）以上火管锅炉的优势和劣势：优势：1、结构简单，尺寸紧凑，易于安装，生产及施工成本低。
2、火管锅炉故障率低，维修保养简便，维护运行成本低。
3、采用高效传热元件螺纹烟管，延长了烟气滞留炉内的时间，有效提高热效率。
4、采用大直径波纹炉胆，减少锅炉热应力，具备充足的蒸汽储藏空间和受热面，锅炉能高效率地产生较高的热功率和优质蒸汽。
劣势：1、火管锅炉的锅炉容量和压力受到结构本身限制，因此适合蒸发量小于20t/h，压力低于2Mpa的锅炉2、由于火管锅炉水量相对水管锅炉较大，因此提高蒸汽压力所需的时间相对较长，这意味着锅炉从冷启动到恢复工作温度所需的时间更长，同时因为水量大无法快速响应持续的大负荷变化。
水管锅炉的优势和劣势优势：1、水管锅炉的主要优点是其容量大，最高可达110t/h，可承受更高的压力和温度2、水管锅炉产生蒸汽的速度快，并且可根据所需应用产生饱和或过热的蒸汽。
工业锅炉设计文件鉴定技术导则
工业锅炉设计文件鉴定技术导则1范围本文件规定了工业锅炉设计文件鉴定的一般要求、鉴定机构和人员、鉴定申请、图样要求、安全性能鉴定、节能环保审查、文件修改与引进以及记录、报告和盖章。
本文件中的设计文件鉴定包括安全性能鉴定和节能环保审查。
安全性能鉴定适用于《特种设备安全监察条例》调整范围内的工业锅炉设备、锅炉范围内管道、安全附件和仪表、锅炉辅助设备及系统等涉及安全性能的内容。
节能环保审查适用于《特种设备安全监察条例》调整范围内以煤、油、气和生物质为燃料的工业锅炉及其辅机、监测计量仪表等涉及节能、环保的内容。
燃用其它燃料的锅炉、电加热锅炉和余热锅炉的节能审查参照本导则执行。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件TSG G0001 锅炉安全技术监察规程TSG G0002 锅炉节能技术监督管理规程TSG ZF001安全阀安全技术监察规程GB/T 150 压力容器GB/T 1576 工业锅炉水质GB/T 2900.48 电工名词术语锅炉GB/T 9439 灰铸铁件GB13271 锅炉大气污染物排放标准GB/T 16507 水管锅炉GB/T 16508 锅壳锅炉GB/T 17410 有机热载体炉GB/T 21434 相变锅炉GB/T 21435 相变加热炉GB 23971 有机热载体GB 24511 承压设备用不锈钢和耐热钢钢板和钢带GB/T 24747 有机热载体安全技术条件GB/T 36699 锅炉用液体和气体燃料燃烧器技术条件JB/T 8659 热水锅炉水动力计算方法NB/T 47034 工业锅炉技术条件3术语和定义GB/T 2900.48界定的及下列术语和定义适用于本文件。
3.1锅炉设计文件boiler design documents锅炉建造过程中所需要的设计图样、设计计算文件、设计说明文件等。
第五章 供热锅炉解读
两个锅筒横置于炉膛后部，或上锅筒在 炉膛中间，下锅筒在炉膛后部，多数为 容量大于6t/h的锅炉所采用。
二、双锅筒纵置式锅炉
D型锅炉
锅炉的上、下两锅筒可置于炉膛一侧或置于 炉膛中间。
上、下锅筒之间由许多成排且两端胀接于锅 筒的弯水管连接。
正面看，炉膛与锅筒管束各居一侧，在炉膛 内壁各面均布有水冷壁，其中一侧水冷壁直 接接入上锅筒，覆盖炉顶，如字母 D 形。因 此，又称之为D型锅炉。
卧式水火管锅炉是水管与火管组合在一 起的卧式外燃锅炉。
这种锅炉是20世纪60年代在卧式外燃回 水管锅炉基础上发展起来的一种整装锅 炉。目前在小型燃煤锅炉使用中占有较 大比例。
锅炉的燃烧室在锅筒外侧，锅筒内部布置有 两束烟管。锅筒两侧设有光管水冷壁，上下 分别接于锅筒和集箱，组成锅炉的辐射受热 面。并且在锅筒的前后各有一根绝热的大口 径管（一般为φ 133×6mm）接到左右集箱 作为锅炉下降管。在锅筒的后管板上引出一 排上端用大圆弧弯成直角的无缝钢管（后棚 管），下端与横集箱相接，该集箱再通过大 口径无缝钢管分别与水冷壁两侧集箱连接。 如此后棚管及锅筒内的火管组成锅炉的对流 受热面。
该锅炉结构紧凑、外形尺寸小，高度较低， 烟气横向冲刷，传热效果较好，但对水质要 求较高。
双锅筒横置式水管锅炉 （O型锅炉）
图 SHL型锅炉 14－炉壁 15－前墙水冷壁 16－二次风管 17－侧墙水冷壁 18－蒸汽过热器 19－烟囱及防渣管 20－侧水冷壁上集箱
1－上锅筒 2－省煤器 3－对流管束 4－下锅筒 5－空气预热器 6－下降管 7－后水冷壁下 集箱
水管锅炉方向：
随着工业生产的发展，工业用汽的参数、容量增大， 火管锅炉已不能满足生产发展的需要。于是锅炉开 始向着增加锅筒外部受热面的方向发展，即水管锅 炉的方向发展。
二、双锅筒纵置式锅炉
D型锅炉
锅炉的上、下两锅筒可置于炉膛一侧或置于 炉膛中间。
上、下锅筒之间由许多成排且两端胀接于锅 筒的弯水管连接。
正面看，炉膛与锅筒管束各居一侧，在炉膛 内壁各面均布有水冷壁，其中一侧水冷壁直 接接入上锅筒，覆盖炉顶，如字母 D 形。因 此，又称之为D型锅炉。
卧式水火管锅炉是水管与火管组合在一 起的卧式外燃锅炉。
这种锅炉是20世纪60年代在卧式外燃回 水管锅炉基础上发展起来的一种整装锅 炉。目前在小型燃煤锅炉使用中占有较 大比例。
锅炉的燃烧室在锅筒外侧，锅筒内部布置有 两束烟管。锅筒两侧设有光管水冷壁，上下 分别接于锅筒和集箱，组成锅炉的辐射受热 面。并且在锅筒的前后各有一根绝热的大口 径管（一般为φ 133×6mm）接到左右集箱 作为锅炉下降管。在锅筒的后管板上引出一 排上端用大圆弧弯成直角的无缝钢管（后棚 管），下端与横集箱相接，该集箱再通过大 口径无缝钢管分别与水冷壁两侧集箱连接。 如此后棚管及锅筒内的火管组成锅炉的对流 受热面。
该锅炉结构紧凑、外形尺寸小，高度较低， 烟气横向冲刷，传热效果较好，但对水质要 求较高。
双锅筒横置式水管锅炉 （O型锅炉）
图 SHL型锅炉 14－炉壁 15－前墙水冷壁 16－二次风管 17－侧墙水冷壁 18－蒸汽过热器 19－烟囱及防渣管 20－侧水冷壁上集箱
1－上锅筒 2－省煤器 3－对流管束 4－下锅筒 5－空气预热器 6－下降管 7－后水冷壁下 集箱
水管锅炉方向：
随着工业生产的发展，工业用汽的参数、容量增大， 火管锅炉已不能满足生产发展的需要。于是锅炉开 始向着增加锅筒外部受热面的方向发展，即水管锅 炉的方向发展。
