目录1、编制依据2、工程概况3、工程部署及施工方案4、施工准备及平面布置5、给排水、消防及采暖通风工程的主要施工方法6、照明、通讯和避雷工程的主要施工方法7、成品保护及保护措施8、施工工期、施工进度计划及保护措施9、质量目标、体系及质量保证措施10、安全、文明施工保证措施11、环境目标及环境控制措施一、编制依据1.1内蒙古多伦协鑫矿业有限责任公司末煤干选项目，照明施工图，防雷施工图，采暖施工图，给水排水施工图.1.2国家现行施工和验收规范、规程及标准，并结合以往施工同类工程特点,经验、材料、施工能力、技术装备状况制定的。
1.3 本工程采用的规程、规范及标准如下:1.《通风与空调工程施工及验收规范》 GB50243—20022、《建筑给水排水及采暖工程施工质量验收规范》 GB50242—20023、《建筑电气工程施工质量验收规范》 GB50303—2002二、工程概况2.1采暖工程：该工程的热媒为0。
2MPa饱和蒸汽，散热器:走廊采暖系统采用光面管散热器，拉紧装置内采用760铸铁散热器;室外明装蒸汽管道、冷凝水管道及地沟内蒸汽管道采用50㎜岩棉保温,保温后外缠2道沥青玻璃丝布，室外明装管道采用50㎜岩棉保温,并用1.5㎜厚玻璃钢管壳作为保护层。
采暖系统安装完毕后进行水压实验，试验压力为0.6MPa，系统试压合格后，再对系统进行冲洗.2。
2照明工程：该工程采用220V电源配电，室内照明导线沿墙、梁及顶穿SC明敷;开关距地1。
4米。
2.3避雷工程：该工程采用避雷带（采用Ø10镀锌圆钢）作为接闪器，利用构件钢筋4根Ø﹥12mm 作为引下线（距地0.5米设接地连接板）,用Ø10圆钢将钢筋可靠焊接以便建立贯通的电气通路；接地的电阻不大于4欧姆,人工接地极埋于土壤中不小于1.0米，距建筑物不少于3米.三、施工部署及施工方案3。
1施工部署：本工程施工遵循的原则是：“先地下后地上、先土建后安装设备、先防护后施工、先主体后装修”。
某住宅楼水暖电安装工程施工组织设计一、项目概况住宅楼水暖电安装工程位于市区，总建筑面积约XXX平方米，共有X栋楼，每栋楼X层。
该工程主要包括水暖系统的设计与安装、电气系统的设计与安装等内容。
本工程施工时间为XX个月，预计施工周期为XX天。
二、工程组织管理机构及职责1.项目经理：负责统筹和协调整个工程的施工进度、质量管理等工作，对施工团队进行管理和指导。
4.施工队长：负责具体施工工作的组织和安排，监督施工现场的安全和质量。
三、施工准备工作1.编制施工方案：根据设计图纸和工程要求，编制详细的施工方案，包括施工方法、工艺流程、材料使用等。
2.采购材料设备：根据施工方案所需材料设备清单，及时采购合格的材料设备。
3.组织人力资源：根据工程的施工进度和工种要求，组织合适的人力资源。
4.施工现场布置：对施工现场进行合理的布置，设置必要的施工标志、防护设施等。
5.安全预警措施：制定安全生产方案和临时交通方案，并组织相关人员进行安全教育和培训。
四、施工工序安排1.水暖系统安装工序：(1)布线工：根据设计图纸，进行水管、排水管道等的布线。
(2)焊接工：进行水暖管道的焊接、连接。
(3)安装工：进行水暖设备的安装和调试，如热水器、水泵等。
(4)水暖系统验收：对水暖系统进行试运行和验收。
2.电气系统安装工序：(1)布线工：根据设计图纸，进行电线、开关等的布线。
(2)焊接工：进行电气设备的焊接、连接。
(3)安装工：进行电气设备的安装和调试，如照明灯具、插座等。
(4)电气系统验收：对电气系统进行试运行和验收。
五、质量控制1.严格按照设计要求进行施工，杜绝违章施工行为。
2.加强现场巡查和监督，发现问题及时整改。
3.完善施工记录，做好施工日志、验收记录等。
4.根据施工进度和质量情况，及时调整施工计划。
六、安全措施1.提供足够的安全防护设施，如安全帽、防护眼镜等。
2.加强现场巡查，发现隐患及时排除。
3.做好施工现场秩序维护，防止人员聚集和噪音扰民。
水电暖工程施工组织设计(doc 10页)管道安装技术措施：1、灯具及电气器具安装：在保证操作规程的前提下，做到器具安装位置正确、牢固、可靠、美观、标高符合设计要求，并便于将来使用过程的操作和维修。
同一室内成排灯具，其中心偏差不大于5mm，施工中应弹线或拉线找直，安装高度应在同一水平线上。
嵌入式灯具应固定在专设的框架上，电源线不应超过灯具外壳，灯线应留有余地，灯头盒引下线必须穿金属软管保护，并用专用接头与盖板及灯头连接。
矩型灯具的安装其边框与顶棚的装修线平行。
对称安装灯具其纵横中心在同一条直线上。
2、开关插座安装：开关插座安装时，应先扫清盒内灰渣脏土. 开关插座的安装在土建装饰后进行。
各种箱盒的口边，应用水泥砂浆抹面，所有照明开关板方向一致。
开关插座应正确牢固，线路上是否有人在施工，所有开关是否全在分闸位置，确认无误后方可送电。
送电必须从电源侧送起，每送一个回路，必须检查其三相电压是否正常，如双路电源供电，必须检查其相序是否正确。
照明送电应逐个回路送，送一路调一路，保证控制正确无误，所有插座相零，接地位置正确。
（二）管道部分：各类管施工前，必须画出各系统的施工草图，检查各种预留孔洞是否正确。
根据现场的具体尺寸，确定各类管道的标高、器具及支架的位置，确保各类管道符合设计意图和验收规范。
（一）、给水管道部分：1、本工程给水管道设计秒流量2.25 L\S,给水入口压力不小于0.25Mpa.2、卫生洁具采用节水型。
3、管道均采用PP-R管，户内给水管在垫层内敷设，安装方法按L01S102执行。
4、保温：未采暖房间的给水及消防管道做保温，保温材料为闭孔橡塑材料，厚度为30mm，保护层采用铝箔。
5、管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高，位置配合土建工种预留孔洞或预埋套管。
6、图中所注生活给水管公称管径与PP-R管道径对应关系及冷水管的支，吊架间距参照下表确定：生活给水管公称直径DN15 DN20DN25DN32DN4DN5DN70DN8DN100PP-R管外径dn(mm) dn 20 dn25dn32dn4dn50dn63dn75dn90dn 100横管支，吊架间距（mm）600 700 800 900 1000 1100 1201350 1550立管支架间距（mm）900 1001100 1301600 1800 2002200 24007、管道敷设安装前应将管内污物清理干净，安装中严防焊渣等垃圾落入管内，对已安装好的管道须包扎封口，在与室外给水管道连接前，必须将室外管道冲洗干净后方可连接。
一、概况：①、本建造耗热量为 361.1KW。
②、散热器采用 760 型，明装。
③、采暖管道采用焊接钢管，采暖系统阀门采用闸阀，平衡阀。
④、地沟内采暖管道及管井内的采暖管道刷防锈漆两遍，聚氨脂管壳保温，厚度为 30 ㎜，外缠玻璃丝布两层，再刷油漆一遍。
⑤、管道穿过楼板或者墙壁时，按规范设置相应套管。
⑥、暖系统安装完毕，进行系统清洗，在做水压试验，试验压力为 0.6MPa ，十分钟内压降不超过 0.02MPa 合格。
⑦、室内给水系统采用下回上给供水方式，生活用水量为3.7L ／s。
⑧、生活给水管道采用 PP－R 塑料管，热熔连接。
⑨、排水管材明装采用 PVC－URU 新型复合排水管，胶粘剂粘接，地下及出屋面排水管采用白实壁 PVC－U 塑料管胶粘。
二、设计范围：采暖、给、排水。
三、项目施工管理目标：⑴、工期：工期：本工程将于 2022年7月22日开工，于2022 年10月15 日停工(冬季住手施工) ，复工时间为 2022年04月15日，于 2022年06月30日竣工。
⑵、质量：达到合同要求质量等级。
⑶、安全：杜绝重大伤亡事故，普通事故频率控制在1‰；按照 ISO14001 环境管理体系和 OHS18001 职业健康安全管理体系标准要求赋予管理，使环境和安全工作做到规范，标准。
⑷、文明施工：达到文明样板工地标准。
四、施工组织准备：1、设技术人员一位，操作人员五名，材料员一位，力工三名。
公 司 现 场 管 理 机 构质量员水暖技术 安全员2、技术准备：开工前由预算人员编制水暖工程施工预算，提出材料计划。
施工人员认真熟悉图纸，提出问题列出条文，准备施工图纸会审，编制施工方案。
3、材料准备：按材料计划比质比价，按设计要求，筹备材料进场。
4、工具准备：切割机一台、热熔工具一套、钢锯二把，手锤五把，绝缘胶鞋六双。
五、施工交底：所有水暖安装工程用的材料必须有合格证、检验报告、材质必须耐用，报验监理公司，审批合格后，方可使用。
水电安装施工组织设计方案三篇篇一：水电安装施工组织设计方案第一章·编制综述1.1、编制说明1、本施工组织设计严格按照XX广场工程施工图纸，在对工程现场察勘基础上，结合有关技术规范、标准，在人员管理、设备配置、材料供应、质量要求、进度控制、安全文明施工等方面统一部署的原则下编制的安装专业施工组织设计。
2、根据本工程的设计特点、功能要求，本着对工程质量高度负责的原则，在“经济、优质、高效”的基础上编制。
3、本施工组织设计的编制融合了目前我公司类似工程的管理经验和先进的施工方法，力求重点突出、可行，并有针对性和侧重点。
4、根据工程特点，围绕工程重点周密部署，预留预埋、安装专业工序合理穿插。
1.2、编制依据1、建设方提供的广东佛山市城协建筑规划设计有限公司设计的先锋国际时尚广场项目施工图及相关说明。
2、国家现行相关法律、法规及规范，行业标准、规范及图集，怀化市地方标准、规程。
（1）《中华人民共和国建筑法》、《建设工程质量管理条例》及《怀化市建筑管理条例》（2）《建筑工程施工质量验收统一标准》（GB50300—20XX）（3）《建筑施工安全检查标准》（JGJ59—99）（4）《建筑给水排水及采暖工程施工质量验收规范》（GB50242-20XX）（5）《建筑电气工程施工质量验收规范》（GB50303-20XX）1.3、编制原则1、坚持科学的基本建设程序和施工顺序。
2、加强质量管理，确保工程一次交验合格。
3、分层分段流水作业法组织施工。
4、在确保工程质量、安全的前提下，加快施工进度。
5、从实际出发，做好人力、物力的综合平衡，做到均衡施工。
6、搞好安装与土建之间的协调配合，加快施工进度。
7、根据气候变化特点，恰当安排冬、夏季，雨季及夜间施工。
8、充分利用现有场地，做好生产、生活设施布置，充分利用本公司设备及材料组织施工。
第二章·工程概况及特点2.1、综合概况1、工程名称：先锋国际时尚广场2、建设单位：湖南建峰置业有限公司3、设计单位：广东佛山市城协建筑规划设计有限公司4、勘察单位：湖南核工业岩土工程勘察设计院湘西分院5、监理单位：辰溪县建筑工程质量安全监督站6、施工单位：湖南宇泰建筑工程有限公司7、结构类型：框剪结构7、质量要求：达到国家有关施工质量验收规范要求，并一次性验收合格。

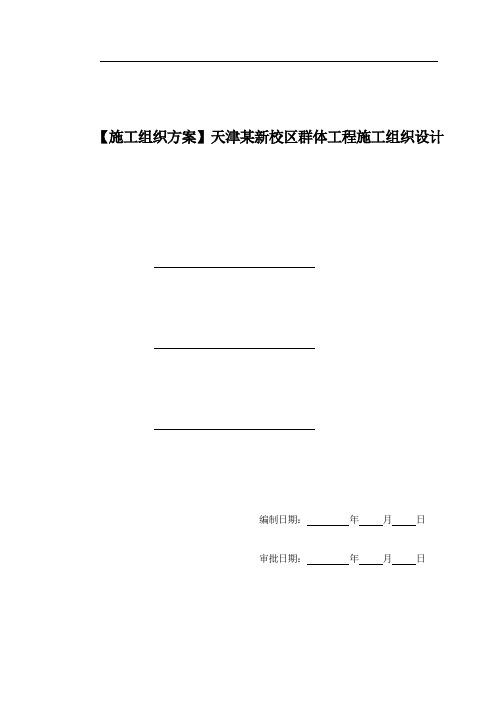

【施工组织方案】天津某新校区群体工程施工组织设计编制日期：年月日审批日期：年月日名目第一章综合说明 (5)第1节编制依据 (5)第2节工程概况 (10)第3节工程目标 (19)第4节施工部署 (20)第二章施工现场平面布置 (27)第三章劳动力打算 (30)第1节机械工程学院 (30)第四章施工总进度打算 (40)第五章施工进度施工工期保证措施 (44)第六章要紧施工机械、设备 (48)第七章基础工程施工方案 (51)第八章基础质量保证措施 (74)第1节土方工程 (74)第2节钢筋工程 (75)第3节模板工程 (76)第4节混凝土工程 (76)第九章基础排水和防止沉降措施 (78)第十章地下管线、地上设施、周围建筑物爱护措施 (79)第十一章主体结构施工方案 (80)第1节主体结构施工工艺流程 (82)第2节垂直运输和脚手架 (82)第3节主体结构要紧项目施工方法 (85)第4节模板拆除 (88)第十二章主体结构质量保证措施 (108)第1节模板工程质量保证措施 (108)第2节钢筋工程质量保证措施 (109)第3节混凝土工程质量保证措施 (111)第4节 SP板安装保证质量的措施 (113)第十三章采纳的新技术、新工艺、专利 (114)第十四章各种管道、线路等非主体结构 (115)第1节安装工程质量保证措施 (115)第2节装修工程质量保证措施 (128)第3节装修工程要紧分项工程质量保证措施 (130)第十五章各工序的和谐措施 (135)第1节土建各工序及土建与设备安装的配合和谐措施.doc (135)第2节项目部与业主的和谐 (137)第3节项目部与监理关系和谐 (137)第4节项目部与设计单位的和谐 (138)第5节项目部与材料供应商关系和谐 (139)第十六章冬、雨季施工措施 (140)第1节冬期施工措施 (140)第十七章施工安全保证措施 (154)第十八章现场文明施工措施 (159)第十九章施工现场环保措施 (168)第二十章施工现场爱护措施 (169)第二十一章工程交验后服务措施 (176)第1节回访 (176)第2节保修 (177)第二十二章表8 (181)第一章综合说明第1节编制依据㈠招标文件及答疑文件㈡工程设计图纸㈢国家、天津市颁布的法律、法规及其他相关规定㈣国家颁布的规范、规程和行业标准㈤要紧标准图集㈥企业文件与其他参考文件本施工组织设计的内容包括施工测量、桩基、降水、挖土。
某建筑工程学院新校区暖通实验室电气安装工程施工方案1.工程概况本工程是建筑工程学院新校区暖通实验室电气安装工程，项目所在地为新校区暖通实验室楼。
本工程的主要任务是为实验室内各种设备提供电力供应，并确保安全可靠的电气系统正常运行。
2.工程内容本工程的主要内容包括以下几个方面：(1)电源引入线路的布置和安装(2)电气主设备的安装和调试(3)配电箱、电缆桥架及线管的敷设和安装(4)电气配线及接地装置的安装(5)照明和插座的布置和安装(6)安防系统的布置和安装3.施工组织与管理(1)编制施工方案和施工组织设计，明确工程负责人和各工种配备情况，制定详细的施工计划。
(2)建立施工现场管理制度，制定安全生产措施，做好安全、环境、质量等管理工作。
(3)指定专人负责协调工程进度和各工种配合，确保施工的连贯性和协调性。
(4)每周召开例行施工会议，汇报工作进展和解决存在的问题。
4.施工特点与技术要求(1)施工特点：该项目要求施工期间对实验室内部进行管线敷设，需要保持实验室内的空气流通，因此施工过程中要注意尽量减少对实验室的影响。
(2)施工技术要求：施工人员必须具备一定的电气安装技术和实践经验，严格按照相关规范和标准进行施工，确保电气系统的安全和可靠性。
5.施工工艺流程(1)施工前期准备：明确施工范围和方法，编制施工图纸，制定详细的施工计划，组织材料和设备的采购，并进行现场勘测和测量。
(2)电源引入线路的布置和安装：根据设计要求，在楼外墙设立电源引入装置，并将电源引入线路引入实验室内。
(3)电气主设备的安装和调试：安装电气主设备，包括配电箱、电力仪表、变压器等，并进行调试和测试，确保设备正常运行。
(4)配电箱、电缆桥架及线管的敷设和安装：根据设计要求，进行配电箱、电缆桥架及线管的敷设和安装，并进行验收。
(5)电气配线及接地装置的安装：根据设备需求，对电气配线及接地装置进行布置和安装，确保电气系统的完整性和安全性。
(6)照明和插座的布置和安装：根据实验室的功能需求，布置照明和插座，并进行验收检测。
天津某新校区群体工程施工方案设计方案1 目录第一章综合说明2第1节编制依据2第2节工程简况5第3节工程目标8第4节施工部署8第二章施工现场平面布置14第三章劳动力计划17第1节机械工程学院17第四章施工总进度计划24第五章施工进度施工工期保证措施27第六章主要施工机械、设备28第七章基础工程施工方案31第八章基础质量保证措施39第1节土方工程39第2节钢筋工程39第3节模板工程40第4节混凝土工程40第九章基础排水和防止沉降措施41第十章地下管线、地上设施、周围建筑物保护措施41第十一章主体结构施工方案42第1节主体结构施工工艺流程42第2节垂直运输和脚手架43第3节主体结构主要工程施工方法44第4节模板拆除45第十二章主体结构质量保证措施54第1节模板工程质量保证措施54第2节钢筋工程质量保证措施54第3节混凝土工程质量保证措施55第4节SP板安装保证质量的措施56第十三章采用的新技术、新工艺、专利56第十四章各种管道、线路等非主体结构57第1节安装工程质量保证措施57第2节装修工程质量保证措施64第3节装修工程主要分项工程质量保证措施65第十五章各工序的协调措施67第1节土建各工序及土建与设备安装的配合协调措施67第2节工程部与业主的协调67第3节工程部与监理关系协调68第4节工程部与设计单位的协调68第5节工程部与材料供应商关系协调68第十六章冬、雨季施工措施69第1节冬期施工措施69第十七章施工安全保证措施74第十八章现场文明施工措施76第十九章施工现场环保措施79第二十章施工现场维护措施80第二十一章工程交验后服务措施82第1节回访83第2节保修83第二十二章表884综合说明第一节编制依据㈠招标文件及答疑文件㈡工程设计图纸㈢国家、天津市颁布的法律、法规及其他相关规定㈥企业文件与其他参考文件本施工设计的内容包括施工测量、桩基、降水、挖土。
基础、主体结构施工的垂直运输模、脚手架工程板、模板、钢筋、混凝土浇筑和砌筑工程，以及设备安装和装修工程的质量保证措施、安全、文明施工、环境保护、工程交验后的服务等措施，将在下面的有关章节中作详细的叙述。
一、目录1、施工组织设计的编制依据2、工程概况3、组织机构及职责分工4、施工方案5、施工进度计划6、施工资源计划7、施工准备工作计划8、质量通病防治措施9、统计技术应用计划10、安全施工及环境保护措施11、文明施工管理12、技术经济指标13、附表二、施工组织设计的编制依据：1、总公司《质量手册》、《程序文件》2、工程全部水、电施工图纸及其标准图3、工程预算文件和资料4、工期、质量和成本控制目标5、有关国家的方针、政策6．国家规范、标准和操作规程三、工程概况1、工程特点：人民银行1#、2#、3#宿舍楼工程位于官驿街中断南侧院内，交通便利，本工程由中国人民银行临沂中心支行投资建设，由临沂市建筑设计院研究院设计，由临沂市监理公司监理，由天元二公司负责施工。
本工程结构为砖混结构，底层为储藏室和车库，标准层六层，顶部有阁楼。
单体工程建筑面积4009.68㎡，东西总长44.36m，南北宽13.20m，总高22m。
人民银行1#、2#、3#宿舍楼总户数为72户，一种户型，按照一套图纸施工。
该工程含建筑采暖卫生工程和建筑电气安装工程两个分部工程，包括：给水管道、排水管道、卫生器具、采暖管道、散热器和电气配管及穿线，防雷及接地装置，配电箱盘及照明器具安装共8个分项安装工程。
A：本工程设置给水系统。
给水管道选用PP—R管，排水管道选用PVC－U消音管，室外排水管采用水泥管。
其中，冷水系统在楼北室外分别与○2~○3轴、C○3 ~ ○4 轴、 ○6 ~ ○7 轴、 ○7 ~ ○8 轴、 ○10 ~ ○11 轴、 ○11 ~ ○12 轴、 ○14 ~ ○15 轴、 ○15 ~ ○16 轴设置地下水表池，集中抄表，每户两表，一块为生活热水，一块为生活用水。
每户在卫生间、厨房和前阳台分别设置用水器具。
B ：暖气系统为 95／70oC 低温热水，分户计量系统，户内为水平单管系统。
管材为采暖 PP-R 热水管，热熔连接。
户内及户外明设管道采用热镀双面镀锌管，散热器采用 GPRC4-240 散热器，均为明装。
水电工程施工组织设计引言概述：水电工程施工组织设计是指在水电工程施工过程中，根据工程的特点和要求，合理安排施工组织，确保施工进度和质量的一项重要工作。
本文将从项目管理、施工组织设计、安全管理、质量控制和环境保护等五个方面，详细阐述水电工程施工组织设计的内容和要点。
一、项目管理1.1 项目目标和需求分析：明确工程的目标和需求，包括工程规模、工期要求、质量要求等。
1.2 项目进度计划：制定详细的施工进度计划，包括工期安排、施工工序、关键节点等。
1.3 项目资源配置：合理配置施工所需的人力、物力和资金等资源，确保施工的顺利进行。
二、施工组织设计2.1 施工队伍组建：根据工程规模和施工要求，组建适当的施工队伍，包括技术人员、工人和管理人员等。
2.2 施工流程设计：制定详细的施工方案和施工流程，包括施工工序、施工方法和施工顺序等。
2.3 施工设备选择：根据工程特点和要求，选择合适的施工设备和机械，提高施工效率和质量。
三、安全管理3.1 安全教育培训：对施工人员进行安全教育培训，提高他们的安全意识和技能。
3.2 安全措施落实：制定详细的安全管理措施，如安全防护设施、安全操作规程等，并确保其落实到位。
3.3 安全监督检查：建立健全的安全监督检查机制，定期进行安全检查和评估，及时发现和解决安全隐患。
四、质量控制4.1 质量目标设定：根据工程要求，制定明确的质量目标和标准，确保施工质量符合要求。
4.2 质量检查验收：建立质量检查和验收制度，对施工过程进行全面监督和检查，确保施工质量合格。
4.3 质量问题处理：及时处理施工中出现的质量问题，采取有效的措施进行整改和改进。
五、环境保护5.1 环境影响评价：进行详细的环境影响评价，评估工程对周边环境的影响，并制定相应的环境保护措施。
5.2 环境监测和监控：建立环境监测和监控系统，对施工过程中的环境影响进行实时监测和控制。
5.3 环境保护措施落实：确保环境保护措施的落实，如废水处理、噪音控制等，减少对环境的污染。
天津某高校新校区水暖电安装施工组织设计 • 天津**学院新校区“十五”一期工程，位于外环线以外第三高教区东南地界内，由南北公共教学楼、理学院组成。其中南北公共教学楼39298平方米；理学院21390 平方米。结构类型均为框架结构，南北公共教学楼共五层，理学院为地上六层，地下一层。南北公共教学楼由天津****建筑设计有限公司设计；理学院由**建筑设计院设计。 关键字：天津 高校 校区 第一章工程概况
天津**学院新校区“十五”一期工程，位于外环线以外第三高教区东南地界内，由南北公共教学楼、理学院组成。其中南北公共教学楼39298平方米；理学院21390平方米。结构类型均为框架结构，南北公共教学楼共五层，理学院为地上六层，地下一层。南北公共教学楼由天津****建筑设计有限公司设计；理学院由**建筑设计院设计。 理学院工程主要包括实验楼、科研楼和行政办公楼三部分，在实验楼和科研楼之间设自行车库及为中心校区服务的会议中心和校区动力中心。实验楼地上6层，首层高4.2米，二至六层层高3.75米，总高23.95米；科研楼地上4层，首层高4.2米，二至四层3.75米，总高16.50米，行政办公楼地上2层，总高9米；自行车库及电力中心地上1层，总高4.65米；校区动力中心地下1层，总高3.3米。室内外高差0.45米。
1、给排水工程 给排水工程由生活给水、中水、排水三个系统组成。 生活给水系统：由东侧的凌庄水厂提供水源，室外给水管网沿着规划路呈环状设置。园区教学楼，试验楼等公共建筑的给水系统采用分区供水方式。首层与二层为低区，利用市政自来水压力直接供水，三层及以上为高区，采用加压供水方式。泵房内设二座生活断流水箱和五台生活变频泵（其中一台备用）。教学区三层以上楼层为加压供水，从园区环状给水管道引入一条DN150的管道为水箱进水管，水箱内设臭氧消毒装置。管材采用ABS管粘接。
中水系统：本工程利用中水冲厕，浇洒道路和绿化。园区公共建筑的中水系统采用分区供水方式，首层和二层为低区，利用市政中水压力直接供水。三层及以上为高区，加压供水。泵房内设一座中水箱和五台中水变频泵（其中一台备用）。从园区中水管道引入一条DN150的管道为水箱进水管，并设置自来水应急补水管。管材采用ABS管粘接
排水系统：采用废、污分流制。生活污废水排入室外化粪池，排水立管设伸顶通气管，屋面雨水采用内排水系统，排至室外散土。无压污废水管道、雨水管道采用立管为PVC-U双壁中空内螺旋管、支管和干管为复合PVC-U管。有压污水管采用ABS管粘接。
2、电气工程 电气工程是采用三相五线制系统，在一层设变配电室，供地下室及理学院的用电。低压供电电压为380/220伏，低压配电室室内接地系统和室外接地极与联合接地体可靠接地，接地电阻 小于1欧姆。楼内所有低压电缆沿电缆桥架或穿管敷设，由变电站引至楼内配电间内电缆经竖井引上至各层。电缆采用YJV-1KV(TP)型、与ZRYJV-1KV(TP)阻燃电缆，干线电缆中途需“T”接时，设接线箱于竖井内。照明、动力线路采用“BV-500型”导线，照明线均穿阻燃PVC管暗敷。地下室动力线均穿钢管暗敷，地上部分均穿PVC管暗敷。应急照明线、消防电源均采用“ZR-BV-500V”
型阻燃导线穿钢管引至各事故照明灯具及消防用电设备。 防雷接地：本工程按三类防雷建筑物考虑在屋顶设置避雷带，凡突出屋面的所有金属构件均应与避雷带可靠焊接。在图纸设计的位置设置测试点。各种进出建筑物的金属管道、竖向金属管道及电缆在底部与接地装置相连。每个卫生间做局部等电位联接。利用建筑物结构柱内二根对角钢筋作为引下线，避雷带与主钢筋可靠焊接，引下线和基础底盘钢筋焊接成为一整体做为接地装置。并且在地下层四周外墙适当位置甩出-4*40热镀锌扁钢与外界护坡桩联接作为铺助接地极。室外接地凡焊接处均应刷沥青作防腐处理。本工程强、弱电、防雷接地系统统一设置，采用统一接地体，故总接地电阻要求小于1欧姆。
3、采暖工程 本工程采暖共分为三个系统，分别供给科研楼、试验楼及办公楼。科研楼及试验楼采用上供下回单管同程式系统，供回水管于顶层及首层顶板下敷设。办公楼采用上供下回双管同程式系统，供回水管于二层顶板下敷设。办公楼入口设大门空气幕。报告厅采用下供下回双管同程式系统，供回水管于夹层板内敷设。散热器采用内壁无砂灰铸铁柱翼橄榄745型。采暖管材采用热镀锌钢管丝扣连接。穿越不采暖区域的管道作保温，保温层为40mm厚的离心玻璃棉。
三、编制依据 1、《工程建设标准强制性条文》 2、《建筑工程施工质量验收统一标准》GB50300—2001 3、《建筑电气工程施工质量验收规范》GB50303—2002 4、《建筑给排水采暖施工质量验收规范》GB/T50242—2002 5、《建设工程文件归档整理规范》GB/T50328—2001 6、相应现行的有关技术规程及标准图集 第二章施工部署 一、施工管理组成 本工程工期紧,为顺利完成本工程的安装施工任务，并达到预期的工程目标，我公司配备了优秀的施工班组进场作业，按项目部制定的进度计划与土建专业积极配合施工。具体施工管理机构如下： 二、施工程序 1、本工程采用“先预埋预留后安装”、“从下至上”，分段分层分工序展开交叉施工，采取小流水段作业，加快施工进度。
2、安装过程中坚持“样板制”，各分项工程必须先做好样板，经有关人员确认后，方可进行全面施工。
3、提高机械化流水作业的成度，部分产品采用外购成品。提高施工进度与工程质量。 三、施工准备 1、技术准备 (1)、由负责人组织施工技术人员进行有关资料和图纸的学习熟悉，详细了解工程的结构特点，并及时组织图纸预审、参与图纸会审，对施工班组进行详细的分部分项工程施工图的技术交底工作。
(2)、根据施工图纸，进行分区段和分项目编制施工组织设计和施工方案，对主要的质量管理点，编制作业指导书。层层进行技术交底，使广大施工人员做到心中有底。
(3)、编制和落实施工材料采购计划、机具进场计划。 (4)、对重要工序的操作和特殊工种，除技能培训合格外，还应根据本工程的技术特点和难易程度进行岗前练兵。
(5)、参与本工程施工的所有人员都要接受质量教育，分部分项工程的技术交底要深化到每个职工。
2、材料与机具准备 (1)、根据施工计划要求和进度先后编制原材料和半成品、成品的需要量计划。按时、按质、按量组织进场，并按要求堆放整齐。根据规范规定的要求，进行各种材料的检验、复试，不合格材料不得用于工程施工，以保证工程质量和进度要求。
(2)、编制施工机械进场计划。根据工程施工需要，按使用先后组织进场，以满足工程需要。
主要机具配置见下表： 序号 名称 单位 数量 备注 1 电焊机 台 4 2 套丝机 台 1 3 切割机 台 2 4 台钻 台 1 5 氧气、乙炔 套 2 6 液压弯管器 台 2 7 电动试压泵 台 2 8 电锤 把 10 9 手动切割机 台 6 10 手枪钻 台 6 11 角向磨光机 台 3 12 万用表 块 2 13 绝缘电阻表 块 2 14 接地电阻表 块 1 15 漏电测试仪 块 1 3、劳动力安排
本安装工程计划投入工种为：管道工40人、电工60人、电焊工10人、壮工20人。 4、施工进度计划 本工程施工进度计划按土建工程进度计划执行。 第三章主要分项工程施工方案 一、电气安装工程 （一）、防雷与接地施工方案 本工程采用的是联合接地方式，利用桩内部分主筋与基础底板筋以及柱内对角两棵主筋焊接连通做接地体，引下线是利用混凝土柱内外侧二根主筋由下而上焊接连通。缩有出入建筑物的各种金属管道，屋面上所有金属物件等均须和接地主筋连接贯通。每个卫生间须作局部等电位连接。因此在施工前应认真熟悉电气施工图纸，了解工程的特点以及工程关键部位的做法与质量要求。按图纸设计要求位置设测试点，配合土建工种预留做好等电位联接的工作。具体施工工艺顺序见下图。
1、施工准备 (1)、熟习电气施工图纸，了解工程的特点以及工程关键部位的做法与质量要求。 (2)、材料要求：主要材料有镀锌角钢、镀锌圆钢等，应有材质检验证明及产品合格证。 主要辅料有螺栓、垫圈、弹簧垫圈、卡子等，均为镀锌件。另外还有电焊条、氧气、乙炔、沥青漆，防腐漆、银粉等。
(3)、主要机具：手锤、钢锯、铁锹、铁镐、大锤、电锤、电钻、电焊机、等。 (4)、作业条件： ①接地装置安装：按设计位置清理好场地，底板筋与柱筋连接处已绑扎完，现场具备平整场地和垂直运输条件。
②防雷引下线安装：建筑物有脚手架或爬梯，能达到上人安全操作的条件；钢筋绑扎完毕。
③避雷带与均压环安装：土建圈梁钢筋正在绑扎时，配合做此项工作。 ④避雷网安装：接地体与引下线必须做完，支架安装完毕，具备调直场地和垂直运输条件。
2、施工方法 (1)、按设计图纸尺寸位置要求，将桩筋与基础底板筋焊接连通并成网，再与柱对角两根主筋进行焊接连通。在设计要求的位置设置测试点。
(2)、接地装置施工完毕后，应及时请有关部门进行隐检核验，各项指标都达到规范要求时，将摇测数值填写在隐检记录上。如接地电阻值达不到规定时，应补加接地体或采取降低接地电阻值的措施。
(3)、从每层的圈梁上向需要做等电位联结金属部件处，引出约20cm长的Φ8镀锌圆钢作为预留与各金属部件做等电位连接。
(4)、在每个区间或每个可接触到的部位上，对接地干线的表面涂以15~100mm宽度相等的黄色和绿色相间的条纹。并在引入口处做接地代号的标识。
(5)、利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点，测试接地装置的接地电阻值必须符合设计要求。
(6)、配电室内的接地干线应有不少于2处与接地装置引出干线连接。 (7)、建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形路，环形网路应就近与等电位联结干线或局部等电位箱连接。支线间不应串联连接。
