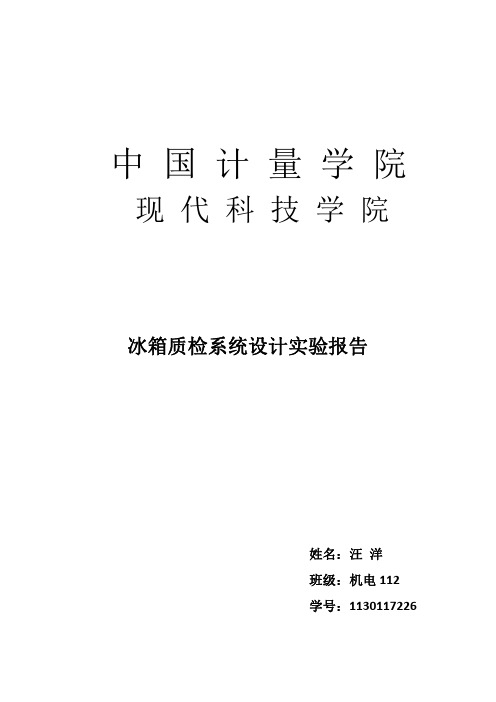

中 国 计 量 学 院 现 代 科 技 学 院冰箱质检系统设计实验报告姓名：汪 洋班级：机电112学号：1130117226一）、冰箱产品的发展20世纪以前，用冰箱保存食物是不可想象的，20世纪没有冰箱的生活是不可想象的。
真正的电冰箱发明于20年代，1920年，纽约布鲁克林一家平板印刷厂的一位名叫威利斯·H.卡里尔的工程师，设计出一种能控制温度和湿度的系统。
存放皮毛的窖主和牛奶公司经理根据需要进一步改进了机械冰箱技术。
大约在第一次世界大战期间，出现了一些体积更小的家用冰箱，这是一种噪音大，易泄漏的新发明，实际上它只是在旧式“冰盒”壳内安装上电机和转动皮带，这使它的外貌看起来就像一种试验品。
1923年，当弗雷基代尔还是美国通用汽车公司的分厂的时候，它引进了一种新的机械冰箱组件，并组装成电冰箱。
弗雷基代尔电冰箱的设计是把储存易腐烂食品的“冰盒”和制冷机械部分装进一个特制的柜子。
这种装置安静、方便，且结构紧凑。
至此，一种新的冰箱式样随着到处可见的商标名诞生了。
随着科技的发展不断有新型的冰箱出现。
二）、冰箱的质检发展一冰箱的质检项目要求电冰箱（电冰柜）产品的对触及带电部件的防护，输入电流，工作温度下的泄漏电流和电气强度，耐潮湿，泄漏电流和电气强度，结构，内部布线，电源连接和外部软线，外部导线用接线端子，接地措施，螺钉和连接，爬电距离、电气间隙和固体绝缘，低电压启动，连续骚扰电压，连续骚扰功率，总有效容积，耗电量，能源效率等级，储藏温度，冷冻能力，噪声等21个项目二、我国质量管理的现状我国企业质量管理工作与发达国家比较，一般还要落后10—15年，不良品损失严重。
目前，我国企业在统计产品合格率时，仍然采用百分之几的统计方式进行管理，而发达国家可以接受的不合格水平，一般为千分之二三，高技术产品已按PPM(百万分之一)甚至PPb(十亿分之一)和“一次成功”、“一次合格”、“零缺陷”的目标和水平进行管理，这就不难看出我们与发达国家比较存在的巨大差距。
电冰箱质量检验标准电冰箱作为家用电器中的重要设备，其质量直接关系到食品的储存和保鲜，因此质量检验尤为重要。
本文将对电冰箱质量检验标准进行详细介绍，以便消费者在购买电冰箱时能够更加明智地选择。
首先，电冰箱的外观质量是我们检验的第一步。
外观应该整洁、无划痕、无变形、无脱漆，门体应该能够完好关闭，密封条应该紧密贴合，门的开合应该灵活顺畅，把手应该结实牢固。
这些都是外观质量的重要指标，消费者在购买时应当仔细检查。
其次，电冰箱的制冷效果是我们检验的重点之一。
电冰箱的制冷效果直接关系到食品的新鲜度和保质期，因此非常重要。
在购买时，消费者可以通过触摸冷冻室和冷藏室的内壁来感受其制冷效果，应该是冰凉的。
此外，还可以通过观察温度显示面板的指示是否准确来判断其制冷效果。
另外，电冰箱的节能性能也是一个重要的检验标准。
节能是现代家电的重要趋势，一个节能的电冰箱不仅可以为消费者节省用电成本，也符合环保的理念。
在购买时，消费者可以查看电冰箱的能耗标识，了解其能耗等级，选择能效等级高的产品。
此外，电冰箱的噪音也是需要检验的一项指标。
一个好的电冰箱应该运行时噪音小，不会给家庭生活带来干扰。
消费者可以在购买时开启电冰箱，听一听运行时的噪音情况，选择噪音小的产品。
最后，电冰箱的耐用性也是需要考虑的因素。
一个好的电冰箱应该具有较长的使用寿命，不容易出现故障。
在购买时，消费者可以了解电冰箱的厂家信誉和售后服务情况，选择有良好口碑的品牌和产品。
总的来说，电冰箱的质量检验标准涉及外观质量、制冷效果、节能性能、噪音和耐用性等多个方面。
消费者在购买时应当综合考虑这些因素，选择质量可靠的产品。
希望本文对消费者在购买电冰箱时有所帮助。
冰箱冷柜质量检验1. 背景介绍冰箱和冷柜是家庭和商业使用的常见电器，其质量直接关系到食品和药品的储存条件和平安。
购置冰箱和冷柜时，了解其质量是至关重要的。
本文将介绍一些常见的冰箱冷柜质量检验工程和方法。
2. 外观检验•外观完整性：检查冰箱冷柜的外观是否完好无损，有无明显的损坏或变形。
•漏水检查：观察冰箱冷柜是否有漏水现象，可以将一张干净的纸巾放在其底部，观察是否有水滴。
同时还要检查排水孔是否通畅。
•门封性能：检查冰箱冷柜的门封是否紧密，可使用一张纸片放在闭合的门缝处，用手轻轻拉出，假设有明显的阻力那么说明密封性较好。
3. 温度控制•温度一致性：设定冰箱冷柜的温度，观察其内部各个部位的温度是否均匀稳定，可以使用温度计进行测量。
•温度调节：调节冰箱冷柜的温度，观察是否能够准确地到达设定的温度。
4. 制冷系统•制冷效果：观察冰箱冷柜的制冷效果如何，快速制冷和保持低温的能力。
•噪音测试：开启冰箱冷柜，检查其工作时是否产生过多的噪音。
•能耗测试：测量冰箱冷柜的能耗情况，评估其能效等级。
5. 储藏空间•空间利用：检查冰箱冷柜的储藏空间是否充分利用，是否有合理的隔层和抽屉设计。
•储物功能：测试冰箱冷柜的储物功能，检查其容量、灵巧性和易用性。
6. 平安性•防倾斜功能：检查冰箱冷柜是否具备防倾斜功能，防止意外倒塌。
•电源保护：断开电源后再重新连接，观察冰箱冷柜是否能正常启动。
7. 环保要求•制冷剂使用：了解冰箱冷柜中所采用的制冷剂类型，并确保其符合环保要求。
8. 结论通过以上的质量检验工程，我们可以全面了解冰箱冷柜的质量情况。
在购置冰箱冷柜时，消费者可以根据自己的需求和预算选择适合的产品，确保产品质量和使用平安。
同时，消费者也可以根据这些检验工程对冰箱冷柜进行日常维护和保养，延长其使用寿命。
以上是对冰箱冷柜质量检验的一些简要介绍，希望能对大家有所帮助。
质检工作内容质检工作是指对产品、服务或生产过程进行检测和评估，以确保其质量符合相关标准和要求。
质检工作通常由专业的质检人员在生产、制造、工程、建设、医药、食品等各个行业进行。
下面我们将详细介绍关于质检工作的内容，包括其重要性、职责、方法和流程。
一、质检工作的重要性1. 保障产品质量：质检工作能够确保产品的质量符合相关标准和要求，从而提供高质量的产品给消费者，增强企业的竞争力。
2. 防止质量事故：通过质检工作，可以及时发现和排除产品生产过程中的质量问题，避免因质量问题而引发的安全事故和法律风险。
3. 提升企业形象：质检工作有助于提升企业形象和信誉，增强消费者对产品的信任度，促进企业的可持续发展。
4. 减少成本浪费：通过质检工作，可以及时发现和纠正产品质量问题，降低废品率和生产成本，提高生产效率。
二、质检工作的职责1. 制定质检标准：质检人员需要制定符合相关标准和要求的质检标准，明确产品质量的评估标准和检测方法。
2. 进行产品检测：质检人员需要使用各种检测设备和工具对产品的外观、尺寸、材质、功能等方面进行检测，确保产品质量符合标准。
3. 数据分析和报告：质检人员需要对检测数据进行分析和统计，编制详细的检测报告，及时向相关部门和领导汇报产品质量情况。
4. 反馈问题和改进：质检人员需要及时发现和反馈产品质量问题，与生产部门和技术部门合作进行问题分析和改进措施。
5. 客户投诉处理：质检人员需要及时处理客户的质量投诉，进行调查和处理，确保客户满意度。
6. 培训和指导：质检人员需要对生产人员进行质量管理和检测技术的培训和指导，确保他们对产品质量有正确的认识和处理方法。
三、质检工作的方法和流程1. 采样检验：根据产品的特性和生产批次，质检人员进行采样检验，通过对样品进行检测，评估整个批次产品的质量。
2. 全面检验：对于一些关键零部件或关键工艺环节，质检人员需要进行全面检验，确保产品的关键部位符合质量标准。
3. 定期抽检：定期对产品进行抽检，以了解产品质量的长期稳定性和生产过程的一致性。

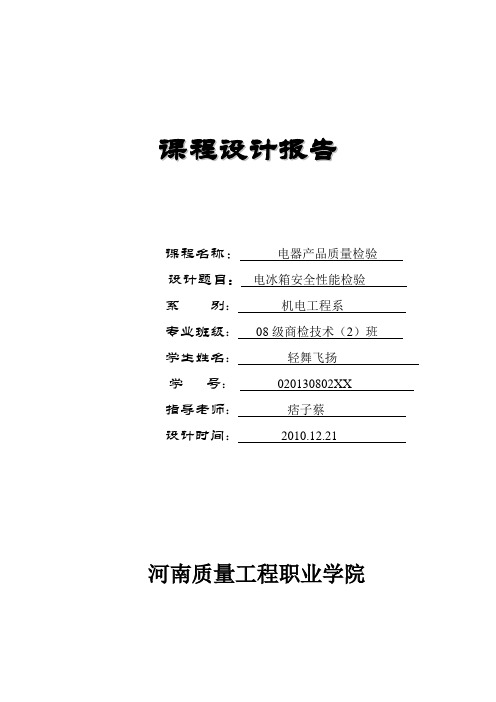

课程设计报告课程名称：电器产品质量检验设计题目：电冰箱安全性能检验系别：机电工程系专业班级：08级商检技术（2）班学生姓名：轻舞飞扬学号：020130802XX指导老师：痞子蔡设计时间：2010.12.21河南质量工程职业学院河南质量工程职业学院机电工程系课程设计任务书河南质量职业学院机电工程系课程设计综合成绩评定表教研室主任签名：年月日目录摘要 (5)1电冰箱的型号 (6)2电冰箱使用时的气候类型 (6)3电冰箱按其原解决 (7)3.1压缩式电冰箱 (7)3.2吸收式电冰箱 (7)3.3半导体电冰箱 (7)4压缩式电冰箱的典型结构 (7)4.1冷凝器 (7)4.2 蒸发器 (7)4.3 压缩机 (7)4.4节流管 (7)5安全性能检验 (8)5.1 绝缘电阻的测试 (8)5.2 电气强度的测试 (8)5.3 泄漏电流的测试 (8)致谢： (9)参考文献…………………………………………………………………８摘要近年来，我国家电业发展日新月异，电冰箱更成为了普通老百姓家最常用的家庭消耗品之一。
之前由于电冰箱造价高，消耗大，全国各地区的经济、社会发展水平的差异，因此在大部分的农村地区还未得到普及。
目前伴随着全球气温的不断上升，人民生活水平的不断提高，电冰箱的重要程度将提升至一个新高度，成为每个家庭的必备耐用品，人们对其的要求也越来越高。
能获得如此广阔的市场，那么我们必须得对其有一个比较全面的了解和深刻的认识，本文会把大家带入一个非常丰富的电冰箱世界。
在这里我们可以从不同的角度对电冰箱做一个深入的了解。
首先会从不同的角度对电冰箱做一个分类，然后从物理变化和电脑控制两个方面对电冰箱的工作原理进行详细的分析。
在日用电器产品中，防触电保护的一项主要措施是采用基本绝缘或双重绝缘，将带电部件与金属部件及其它可触及的金属表面隔离起来。
因此，保证这类绝缘结构的质量，防止它的失效是至关重要的。
衡量这类材料是否失效的主要标志就是它在各种状态下的电气绝缘强度、绝缘电阻和泄漏电流。
检测冰箱外观质量好坏的七个细节正值炎炎酷暑时节无论是大大小小的电器行还是商场的家电销售处选购冰箱的人都非常多。
消费者在选购过程中常常不仅仅是挑选冰箱的款式与规格更多情况下是要鉴定其质量的好坏。
那么冰箱的质量好坏可从哪些具体方面来鉴定呢如果是买全新的冰箱一般的电器行或商场都会提供送货上门的服务而消费者要做的鉴定就是在送货上门后对冰箱进行一系列的检查与检测。
通常冰箱都有一个月或以上的免费更换服务因此消费者可在这段时间内对冰箱进行一系列的检测如果发现问题及时联系商家进行更换。
一、颜色与外观是否完好冰箱的颜色与外观质量可从下面几个方面仔细观察1冰箱颜色均匀符合要求表面光洁、平整没有刮损2各种配件齐全完好不会有松动的感觉3门封四角的焊接平整没有高低不平的现象4冰箱内壁要光滑、无裂纹、无气泡、无异味、无色斑、没有凹凸不平的情况。
5星级标志清晰6箱体后部的冷凝器、过滤器、毛细管路没有碰坏、压扁。
管路接头无虚焊、油污等现象7检查电冰箱制冷部位有条件时可用因素检据仪检验制冷系统各部分不应有致冷剂泄漏也可仔细观察压缩机与管路对焊处及其他管路焊口有无油污来判断。
检测冰箱性能好坏的标准二、冰箱门的开关是否自如冰箱的门有一定的磁力需要稍微施加一点拉力才能拉开关门的时候当冰箱门靠近门框时磁条产生的吸引力会使冰箱门自动关闭。
冰箱关闭后应该是没有显现缝隙的。
应从上往下细细看一遍。
三、启动速度是否过慢先尝试接通电源然后看冰箱启动并进入运行的状态切断电源冰箱正常停机再次启动时在一秒钟内压缩机能启动起来并正常运行这说明压缩机启动性能良好。
四、运行时噪声是否过大在压缩机运转时电冰箱会微微颤动并听到运行噪声但噪声不应高于45分贝,即在安静的环境中只能听到压缩机轻微的嗡嗡声在离冰箱约一米远处应听不到声音。
手摸箱体不应有明显的振动。
五、照明灯的关与闭是否正常照明灯的正常运作情况是打开冷藏箱门时箱内灯亮关闭箱门时灯灭。
六、制冷效果是否正常冰箱启动运转5分钟后压缩机和冷凝器发热吸气管发凉。
1.0目的规范产品检验标准，进一步提升从业人员的检验水平，保证产品质量能够满足客户的需求。
2.0范围适用于公司不同型号冰箱检验。
3.0术语和定义：3.1 A级面：组装成品后能够直接目视、且对产品外观有重要影响的正面与表面。
3.2 B级面：产品的侧面（即左右面）；3.3 C级面：完成成品组装后不可直接目视的面（即背面和底面）。
3.4 CR〈致命缺陷〉：功能全部丧失、或有可能对人造成危害的不良缺陷。
如：漏电3.5 MAJ〈严重缺陷〉：功能部分丧失、或有严重的外观缺陷。
如：无保护、无电压3.6 MIN〈轻微缺陷〉：未丧失功能不影响产品使用的外观缺陷。
如：外壳有缩水、毛边4.0权责4.1 FQC：负责半成品组合与总装组合的检测与判定。
4.2 QA：负责半成品与成品的检测与判定。
4.3 OQC：负责成品出货前的检测与判定。
4.4 IPQC：负责首件确认及现场巡查。
5.0引用标准：5.1.1 GB/T1019 家用电器包装通则5.1.2、GB/T 4857.5 包装运输包装件跌落试验方法5.1.3、GB/T 4857.18 包装运输包装件编制性能试验大纲定量数据5.1.4、GB/T 4857.1 包装运输包装件试验时各部位的表示方法5.1.5、GB/T 16268 家用电冰箱包装5.1.6、GB/4706.1 家用和类似用途电器的通用要求5.1.7、GB/4706.13 家用和类似用途电器的安全5.1.8、GB/T 8059.1～4 制冷器具、冰淇淋机和制冰机的特殊要求5.1.9、GB12021.2 家用电冰箱耗电量限定值及能源效率等级5.2.0、GB/T2828.1 逐批检验抽样计划5.2.1、GB 19606-2004 家用和类似用途电器噪声限值6.0检验依据：GB/2828.1 抽样标准：MIL-STD-105E Ⅱ抽样，AQL：CR=0 MAJ=0.65 MIN=1.56．0参考文件《产品规格书》、《工艺流程图》7．0支持文件（无）8．0支持性表单《QA抽检报告》、《品质异常反馈单》。
产品结构设计是工作原理，产品质检设计是在工作原理（依据和前提）框架下的结构原理。
温度：t摄氏=5/9（t-32）华氏=（273.15+t）开氏；压力压强；能力与功率；制冷制热
制冷剂：能在液态和气态之间进行相变的流体物质；节流器的功能：流阻装置，和压缩共同作用时所形成的高压和低压两个工作区间。
压缩机：是形成高压和低压区的动力源。
制冷温度越低，制冷能效比越低，搬运能量；节流器流阻越大，两者压强差越大（压缩机压缩比收到制约），循环量越低，制冷量越低。
冰箱：压缩机（转速越大，制冷量越大）、冷凝器、除露器（冷气泄漏时的凝露问题，冷凝器的一部分热量）、干燥过滤器（脏堵冰堵）、毛细节流器（提高性价比）、热交换装置（冷能浪费，毛细管靠近或平行闯过回气管）、蒸发器、温控器、箱体冰箱制冷系统是全密封性的，不可拆卸，金属焊接，防止制冷剂分子泄露
压缩机（复核性抽检）：制冷量（标准型电测法；原始型直接冷却；与国际压缩比和流量要求相同的压缩机制冷量等效测试法；与制冷量等效的气动量仪的测试法；限时排气体积，排气压力比较，一种压缩机制冷量的在线测试方法，堵气测试方案）冰冻三尺非一；密封性（水中压力检漏，保压测试）；含水量（抽气真空冷冻称重，抽气吸水变色）；含杂质量（过滤干燥称重、破坏性试验）；冷冻油（滴油观察，清晰度对比）毛细管：流阻状态（原始型液体流量测量：挥发性—非挥发—非制冷剂的流体恒压测试氮气瓶；气态流量测试：气动量仪；气态压力测试：利用常规的压力表显示的气动压差测试法—力敏传感器的数显气动测试法—应用桥式电路原理）提高质检的质量，减少感觉器官介入
蒸发器和冷凝器等管道部件：密封性（）；含水量（吹气截水吸收法）；含杂质量（吹拂喷射法）；两者一起测量（过滤器和干燥器）
干燥过滤器：（包裹在分子筛外侧不锈钢网的过滤网）取材可靠性（破坏性和非常规取材事前质量控制法）箱体：（保温发泡材料性能非常规发泡事前质量控制法和破坏性）
温控器：灵敏度（灵敏度直接观察和温控器灵敏度测试装置）
制冷剂：含微水量（吸水称重法和微水量测试仪）；纯度（直接沸腾蒸发测温和称重法）
专业技术性能：冷冻能力（测试时间，测试物质质量，测试温度）制冰能力（测试时间，测试物质纯水质量，测试温度）储藏温度（降温时间、温度最高的实验包温度、空载的冷藏室中平均温度）——制冷保温——空载降温时间；负载温度回升（测试一个M试验包到达-18℃的时间和任何一个M试验包首先回升到-9℃的时间）——保温；系统密封性（主要用到卤素检漏仪测试法。
将吸尘器置于测试室内，如图，测试室中的环境空气，通过高空远距离输气管2从远处经抽风机3抽吸下来，进入空气净化测试空间。
然后测定卤素泄露情况。
检测到的泄量不能高于标准规定的数值，否则就不合格。
1-雨蓬2-输气管3-风机4-被捡漏的吸尘器5-生产线设备；粘液检漏法，触摸观察法）
通用技术性能：噪声（吸尘器运行的噪声不可能为0，该项目的测试要素有：半消声室条件、吸尘器置于地面几何中心位置，与地面之间有弹性基础。
如图所示，测定坐标中1.2.3.4测试点，利用声级计测定噪声值，读取在噪声较大的情况下指示的平均值，以四点的噪声的平均值作为该机的平均声压级噪声。
最后利用公式求出产品的声级功率。
）；耗电量（测试时间、负载M试验包、冰箱内温度、测试环境温度、测试推算方法）；表面涂层（该项目的测试要素有：测试环境中的空气相对湿度、温度、试验持续时间。
测试的结果与标准。
）；启动性能（工作电压、连续启动次数、启动的间隔时间）：
安全技术性能：电气强度（不同极性部件之间施加的电压和持续时间，测试合格标准）；绝缘电阻（该项目的测试要素主要有：不同极性的部件之间施加的电压和持续时间，以及合格标准。
测试方法是用直流发电机式兆欧表测试。
）；接地电阻（吸尘器电源插头接地端与吸尘器中始终不带电的到店部件之间的电阻值的测量。
图中为测试电路。
该项目的主要测试要素有：施加的电压和测得的电流。
推算，接地电阻值R=U/I）；泄漏电流（电压作用下的绝缘材料和电机的通电绕组I3和导磁铁芯之间分布电容组成的交流电路通路I2）；外观性能：产品外观要求（肉眼，提高质检频率）；总有效容积（按照标准要求测量出所有的尺寸数据，再经推算求出吸尘器的总有效容积。
该项目的测试要素有：测量要求和测量工具。
）；包装试验（该项目主要是通过包装材料和包装结构的防水与防晒性能的鉴定，以震动或冲击试验来完成。
该项目的主要测试要素有：包装采用的材料和包装的结构形式以及有关的试验装置。
）；
质检设计质量：测试方法测试速度测试精度；避免人体器官的参与来判别合格与否的鉴别，采用现代化设备代替；毛细管节流器流阻（液体流量测试、气压表测试、气动量仪、气压电学测试、气压电桥测试）：设备精度、测试速度、误判率；人体参与的前提下：提高质检频率（冰箱外观）和牺牲合格率（气动量仪）等效设计：同类项合并（冷冻能力制冰能力储藏温度）、方法等效（表面涂层一种产品在线单点快速标准噪声测试方法）、环境等效（有关温度——空载降温速度、噪音、风速）科学严谨的标准型质检项目实施方案——标准方法，国标规定，母法；与国标质检项目方案有着等效关系的非标准型质检项目实施方案
抽检必检：无法实现必检没有必要进行必检复合性质检项目（温控器抽检为100%）；提高单件质检速度，加大同时质检批量——等效设计
产品质检设计和产品结构设计互补：毛细管节流器，性价比
常规事后质检和非常规事前控制：干燥过滤器和保温发泡材料
空载测试和满载测试：电质检项目和噪声项目——压缩机造成，但在整机是测试
粗检和精检方案选用：密封性（水中压力检漏，保压测试法，卤素仪检漏法）
一次性多个质检项目同时测量：蒸发器和冷凝器管道的含水量和杂质量；电气强度绝缘电阻接地电阻泄漏电流耗电量启动性能
质检项目搭配使用和排序处理：空载降温速度和负载温度回升时间
非同行质检项目的粗检：
质检项目及其实施方案的筛选与整合问题：。
