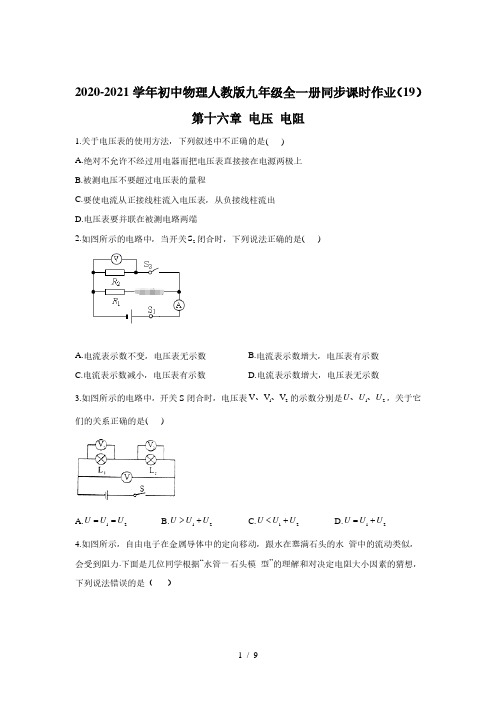

2020-2021学年初中物理人教版九年级全一册同步课时作业（19）第十六章 电压 电阻1.关于电压表的使用方法，下列叙述中不正确的是( )A.绝对不允许不经过用电器而把电压表直接接在电源两极上B.被测电压不要超过电压表的量程C.要使电流从正接线柱流入电压表，从负接线柱流出D.电压表要并联在被测电路两端2.如图所示的电路中，当开关2S 闭合时，下列说法正确的是( )A.电流表示数不变，电压表无示数B.电流表示数增大，电压表有示数C.电流表示数减小，电压表有示数D.电流表示数增大，电压表无示数3.如图所示的电路中，开关S 闭合时，电压表12V V V 、、的示数分别是12U U U 、、，关于它们的关系正确的是( )A.12U U U ==B.12U U U >+C.12U U U <+D.12U U U =+ 4.如图所示，自由电子在金属导体中的定向移动，跟水在塞满石头的水 管中的流动类似，会受到阻力.下面是几位同学根据“水管一石头模 型”的理解和对决定电阻大小因素的猜想，下列说法错误的是（ ）A.粗细相同的水管，管子长，阻力大，猜想导体越长，它的电阻可能越大B.长度相同的水管，管子粗，阻力小，猜想导体越粗，它的电阻可能越小C.同学们在猜想过程中利用了对比这一思维方法D.“水管一石头模型”利用了物理中的建立模型法5.如图所示电路，闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转．造成此现象的原因可能是( )A.甲灯泡短路B.乙灯泡短路C.甲灯泡断路D.乙灯泡断路6.图示电路中各器件完好，a b c d e f、、、、、为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。
则与电压表相连的两个接线柱可能是（）A. a和bB. c和dC. a和fD. e和f7.甲图是灯泡L和定值电阻R的I U−图像，将L和R先后以乙图和丙图两种方式连在同一电源上，若乙图中队L :RU U m=，丙图中L :RI I n=，则下述判断正确的是（）A.m n =B.m n >C.m n <D.1mn =8.如图所示的滑动变阻器连入电路的四种接法中，当滑片P 向左滑动时，滑动变阻器接入电路部分的电阻减小的是( ) A. B. C. D. 9.如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻1R 和2R 两端的电压分别为( )A.6V,1.5 VB.7.5V,1.5VC.1.5V,7.5VD.1.5V,6V10.在探究串联电路电压特点时,某同学连接的电路如图所示.对于实验过程中出现的现象及分析,下列判断正确的是( )A.开关闭合后,若灯泡2L 不亮、1L 亮,一定是2L 灯丝断了B.如果只有灯泡1L 断路,则开关闭合后电压表示数一定为零C.开关闭合后,如果电压表示数为零,灯泡2L —定不发光D.如果所有元件均完好,闭合开关,向右移动滑动变阻器的滑片时,两灯都变亮11.把很多二极管，三极管和电阻等电子元件做在芯片上，就成了集成电路，其中二极管、三极管是用_____材料制成的．随着科技的进步，未来的电子元件如果用_____材料来制作，由于没有电阻，不必考虑散热问题，就可以实现电子设备的微型化．12.如图所示的电路，当开关S 闭合后，若电阻12R R 、并联且能正常工作，则甲表是______(填“电流”或“电压”）表，乙表测的是_____________的__________.（填“电流”或“电压”）。
第16章电压电阻第4节变阻器1．使用滑动变阻器，可以实现电路中的多种变化。
如图是滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片P向右移动时，接入电路的电阻值将（）A．变小B．变大C．不变D．无法判断【答案】B【解析】由题意知，变阻器是AD两个接线柱接入电路中，由图知，A是变阻器下面的接线柱，当P向右移动时，P远离A，则变阻器接入电路的电阻变大，故ACD不符合题意，B符合题意。
故选B。
2．一个滑动变阻器，铭牌上标有“100 Ω 1 A”的字样，以下几种对铭牌意义的理解，你认为正确的是（）A．电阻的最小值是100 Ω，允许通过的最大电流是1 AB．电阻的最小值是100 Ω，允许通过的最小电流是1 AC．电阻的最大值是100 Ω，允许通过的最大电流是1 AD．电阻的最大值是100 Ω，允许通过的最小电流是1 A【答案】C【解析】铭牌上标有“100Ω 1A”，含义是滑动变阻器的接入电路的电阻范围0-100Ω，电阻的最大值是100Ω，允许通过的最大电流是1A。
故选C。
3．下列关于滑动变阻器的说法正确的是（）A．滑动变阻器是靠改变导体的横截面积来改变电阻的B．滑动变阻器是靠改变导体的材料来改变电阻的C．滑动变阻器是靠改变连入电路中导体的长度来改变电阻的D．因为电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变任一因素来改变电阻的【答案】C【解析】滑动变阻器的电阻丝的材料、横截面积、温度都不变，改变电阻大小的方法是改变连入电路中导体的长度。
故选C。
4．如图所示，甲为可调亮度台灯，乙为调节合灯亮暗的电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。
下列分析正确的是（）、接入电路，顺时针转动旋钮灯泡亮度变暗A．若只将b c、接入电路，转动旋钮灯泡亮度不变B．若只将a bC．电位器调节灯泡亮度与滑动变阻器的原理相同D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度【答案】C【解析】A．若只将b、c接入电路，滑片右边的电阻丝接入电路，顺时针转动旋钮，电阻丝连入电路的长度变短，电阻大小变小，电路的电流变大，灯泡的亮度变亮，故A项错误；B．若只将a、b接入电路，滑片左边的电阻丝接入电路，转动旋钮，电阻丝连入电路的长度发生变化，电阻大小变化，电路的电流发生变化，灯泡的亮度发生变化，故B项错误；C．转动旋钮滑片在弧形电阻丝上滑动时，改变接入电路中的电阻，从而改变了电路中的电流、灯泡的实际功率和亮暗程度，所以电位器和滑动变阻器的工作原理是相同的，故C项正确；D．电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的，故D项错误。
人教版九年级物理全一册《第十六章电压、电阻》章节练习题-带参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．一只电压表有3V和15V两个量程，某次实验中用的是“0～3V”量程，实验中从“0～15V”量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7VC．1.7V D．15V2．用滑动变阻器改变电路中小灯泡的亮度。
如图所示的滑动变阻器的四种接法中，闭合开关后能直接进行实验的是（）A．B．C．D．3．某同学利用如图所示电路进行实验，闭合开关后，L1、L2正常发光，两个电表都有示数。
但过了一会儿后，有一个灯泡熄灭，这时电路发生的故障不可能是（）A．L2断路B．电压表短路C．电流表断路D．L1断路4．在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（）A．1.5V B．3.8V C．2.3V D．6.1V5．一个灯泡的铭牌上标有“220V484Ω”，先在常温下用伏安法的电阻为40Ω，后又在其正常工作时用伏安法测定其阻值为484Ω，这是由于（）A．前一次测得的阻值是错的B．后一次测得的阻值是错的C．对大多数导体而言，温度越高，电阻越大D．不论什么导体，都是温度越高，电阻越大6．近期“捡瓷器”成了醴陵这座“千年瓷都”最热门的话题，随着“捡瓷器”的迅速“出圈”，陶瓷制品背后的属性成为青少年探索的目标，从导电性能角度来说它属于（）A．导体B．绝缘体C．半导体D．超导体7．在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向左移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数变小，V2的示数变大8．某双人床电热毯（如图所示）的说明书上写着：“智能双人双控可独立操作，各取所需” “24V低压供电”等信息，由此可知（）A．甲、乙两组发热电阻丝是串联、24V属于安全电压B．甲、乙两组发热电阻丝是并联、24V属于安全电压C．甲、乙两组发热电阻丝是串联、24V不属于安全电压D．甲、乙两组发热电阻丝是并联、24V不属于安全电压9．如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。

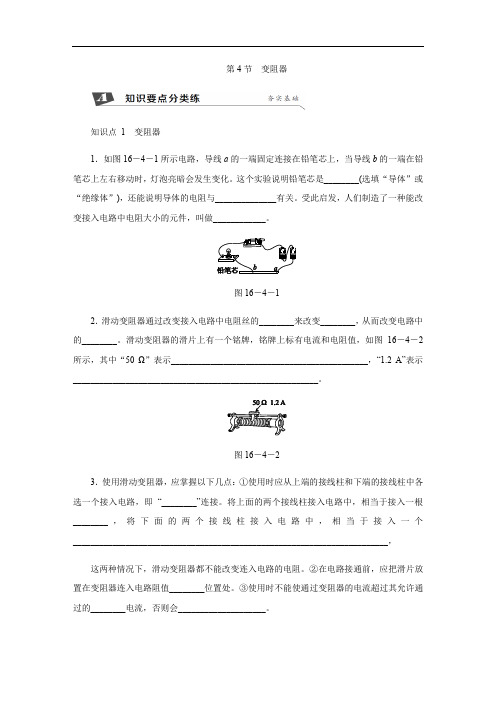

第4节变阻器知识点1变阻器1．如图16－4－1所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化。
这个实验说明铅笔芯是________(选填“导体”或“绝缘体”)，还能说明导体的电阻与______________有关。
受此启发，人们制造了一种能改变接入电路中电阻大小的元件，叫做____________。
图16－4－12．滑动变阻器通过改变接入电路中电阻丝的________来改变________，从而改变电路中的________。
滑动变阻器的滑片上有一个铭牌，铭牌上标有电流和电阻值，如图16－4－2所示，其中“50 Ω”表示_____________________________________________，“1.2 A”表示________________________________________________________。
图16－4－23．使用滑动变阻器，应掌握以下几点：①使用时应从上端的接线柱和下端的接线柱中各选一个接入电路，即“________”连接。
将上面的两个接线柱接入电路中，相当于接入一根________，将下面的两个接线柱接入电路中，相当于接入一个________________________________________________________________________，这两种情况下，滑动变阻器都不能改变连入电路的电阻。
②在电路接通前，应把滑片放置在变阻器连入电路阻值________位置处。
③使用时不能使通过变阻器的电流超过其允许通过的________电流，否则会____________________。
4．图16－4－3所示是四幅变阻器的示意图，根据图中所接入的两个接线柱回答：当滑片向右移动时，接入电路中的电阻值是如何变化的？(均选填“变大”“变小”或“不变”) 图A连入电阻________；图B连入电阻________；图C连入电阻________；图D连入电阻________。
人教版九年级全册-第十六章-电压，电阻-同步练习一、单选题1.如图所示的电路中，当S闭合后，电压表V1示数为7V，V2的示数为8V，若电源电压为12V，则灯L2两端的电压为（）A.4VB.3VC.5VD.8V2.如图所示，闭合开关S，灯L亮，一段时间后灯L熄灭，若电路中只有一处故障，且只发生在灯L或R上，现用一只规格相同且完好的灯替换灯L，正确的判断是（）A.若灯亮，则灯L一定断路B.若灯亮，则灯L一定短路C.若灯不亮，则电阻R一定断路D.若灯不亮，则电阻R一定短路3.下列关于材料、技术及能源的说法中正确的是（）A.数码相机的图象传感器与处理芯片是由半导体材料制成的B.微波炉是利用电流的热效应来加热食品的C.我国海域深处蕴藏大量的“可燃冰”属于可再生能源D.“华龙一号”第三代核电站是利用核聚变释放出的能量来发电的4.如图所示的电路中，电源电压为3V，当开关S1，S2都闭合时，则()A.电压表被烧坏B.两只灯泡都将被烧坏C.灯L1亮，灯L2不亮D.电流表将被烧坏5.小明同学按照如图所示的电路进行实验探究，两个灯的规格相同．当开关闭合时，其中一个灯亮，一个灯不亮，电压表有示数．则故障原因可能是（）A.L1短路B.L1断路C.L2短路D.L2断路6.在图所示的电路中，闭合电键S，电路正常工作。
一段时间后灯L熄灭，电路中只有一处故障，且只发生在灯L或电阻R上，则()A.若电压表有示数，一定为灯L短路B.若电压表无示数，一定为灯L断路C.若电压表有示数，一定为电阻R断路D.若电压表无示数，一定为电阻R短路7.如图所示是小兰同学用伏安法测定灯泡电阻的电路图，当她闭合开关S时，发现电流表的示数为零，而电压表的示数不为零，出现这种故障的原因可能是（）A.灯泡L短路B.开关S接触不良C.灯泡L开路D.变阻器R开路8.下列说法不正确的是（）A.利用半导体材料可以制作二极管B.煤炭、石油、天然气属于可再生资源C.手机是靠电磁波传递信息的D.太阳能是一种清洁能源二、多选题9.下列说法正确的是（）A.电流是正电荷定向移动形成的B.电流的方向与电荷定向移动方向一致C.电压是自由电荷定向移动形成电流的原因D.金属导体中的电流方向与自由电子定向移动方向相反10.根据表格中的数据，下列说法错误的是（）A.铜的电阻比铁小B. 长度粗细都相同的铁线、铝线串联在电路中，铁线两端的电压大C. 质量相同的铜块和铅块升高相同的温度，吸收的热量之比为1：3D. 质量、初温都相同的铝块、铁块吸收相同的热量后，相互接触，热量由铁块传给铝块11.下列说法正确的是（ ）A. 导体的电阻大小与导体的长度和横截面积有关B. 手机是由电磁波传递信息C. 毛皮摩擦过的橡胶棒周围也存在磁场D. 制作电热器的发热体可以用超导材料12.如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法能够检测出坏灯泡？（ ）A. 用一根导线分别与两个灯泡并联B. 用一个电流表分别串联在图中的a 、b 、c 三点C. 用一个电压表分别与两个灯泡并联D. 用一个小灯泡分别与两个灯泡并联13.根据图中情景，下列选项正确的是（ ）A. 图甲电能表的读数为2017.6 kW ．hB. 图乙电压表的读数为10VC. 图丙通电螺线管的左端是N 极D. 图丁验电器是利用同名磁极互相吸引来检验物体是否带电的14.在如下图所示的四个电路中，所有电路元件都是合格完好且规格参数都是合适的，开关均闭合后灯泡都能发光（有电流通过）且电流表、电压表都有示数的是（ ）A. B.C. D.三、填空题15.如图所示，V1 表测量________两端的电压；V3表测量________两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是________．16.如图所示，电源电压是5V且不变，S闭合后电压表示数为1V，则灯L1两端的电压为________V，两灯的电阻之比R1：R2=________．17.如图中各元件连接均正确，甲．乙为两个电表则甲为________表，乙为________表．18.如果用超导体制成发电机和电动机中的线圈，可以装配成________小、________大、________高的发电机和电动机．19.如图所示的电路，AB和CD均为镍铬合金线．闭合开关后，通过观察________，可以比较出合金线电阻的大小，这种研究方法叫________（填“等效替代法”或“转换法”）．这个实验装置是研究电阻大小与导体________的关系．20.两个电路元件A和B中的电流与其两端电压的关系如图所示，则R A=________Ω。
一、选择题1．小华用如图所示的电路研究串联电路特点，电源电压保持不变。
闭合开关S ，两电表中只有一个电表有示数，将L 1和L 2交换位置，再闭合开关，两电表均有示数。
已知电路中除了L 1、L 2外，其它电路元件均完好。
下列说法正确的是（ ）A ．可以确定，只有L 1短路B ．可以确定，只有L 1断路C ．可以确定，L 1短路且L 2断路D ．可以确定，L 1断路且L 2短路2．如图所示的电路中，电源电压保持不变。
闭合开关S ，当滑动变阻器1R 的滑片P 向右移动时，总电路和各支路中的电流（I 、1I 、2I ），电压（U 、1U 、2U ），电阻（R 、1R 、2R ）中大小不变的量有（）A ．3个B ．4个C ．5个D ．6个3．关于导体的电阻，如果不考虑温度对电阻的影响，下列说法正确的是（ ） A ．铝导线比铜导线的电阻大B ．粗细相同的两根铝丝，短的比长的电阻大C ．两根铝导线，长的比短的电阻大D ．长度相同的两根铜丝， 细的比粗的电阻大4．两个灯泡以某种方式接在某一电源上。
根据下列现象，能确定这两个灯泡一定并联的是（ ） A ．灯泡的亮度相同 B ．通过灯泡的电流不等 C ．通过灯泡的电流相等D ．灯泡两端的电压相同5．在如图所示的电路中，电源电压保持不变。
若开关S 从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R 1、R 2两端的电压之比为（ ）A．1︰3 B．3︰1 C．3︰4 D．4︰36．如图所示电路，闭合开关S，灯泡L1，L2均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度。
现将灯泡L1和L2 位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电源接线处松脱D．电流表损坏了7．小明同学在学习过程中整理了如下学习笔记，其中正确的是（）A．验电器是根据异种电荷相互排斥的原理制成的B．物理学中把正电荷定向移动的方向规定为电流方向C．并联电路中的总电压等于各支路电路两端的电压之和D．两个小灯泡串联在电路中，发光越亮的灯泡通过的电流越大8．智能安防已经进入百姓家里，在实体店体验房间里，出门时，在智能锁里设置外出模式相当于开关S闭合。
人教版九年级物理：第十六章电压﹨电阻习题及答案练习一1﹨下列关于电压的叙述正确的是（）A﹨对人体的安全电压是36VB﹨在任何情况下，蓄电池的电压么个都是2VC﹨电压只能使自由电子发生定向移动D﹨电压是使自由电荷发生定向移动形成电流的原因2﹨小凡在做用电压表测电压的实验中，他刚一闭合开关S，就听到啪的一声异响，他赶忙断开S，再观察电压表时，指针已弯曲，试分析小凡在实验中可能是由于哪些原因而导致这种后果的发生？依据你的经验，判断如图测量灯泡L1两端的电压的四个电路中，正确的是（）A．B．C．D．3﹨由下图可知，电压表的读数是；电流表的读数是；4﹨在图甲所示的电路中，当闭合开关后，两个电压表指针偏转均为乙图所示，则电阻R1和R2两端的电压分别为 V和 V。
5﹨在200V的家庭电路中安装“13V，0.2A”装饰小灯泡，为使它正常工作，应将个小灯泡联。
6﹨在图所示的电路中，要使电阻R1和R2串联，甲﹨乙﹨丙三只电表依次是（）A ﹨电流表﹨电流表﹨电压表B ﹨电压表﹨电流表﹨电压表C ﹨电压表﹨电流表﹨电流表D ﹨电流表﹨电压表﹨电流表7﹨如图所示，闭合开关S后，电流表几乎无示数，电压表示数近似等于电源电压，此时可能的是（）A ﹨L2短路B ﹨L2灯丝断了C ﹨L1短路D ﹨L1灯丝断了8﹨图所示的电路中，电源电压恒定，闭合开关S后，电路正常工作。
过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（）A ﹨电阻R断路B ﹨电阻R短路C ﹨灯L断路D ﹨灯L短路9﹨关于导体对电流阻碍作用的说法，正确的是（）A. 导体中有电流，导体才能有电阻B. 导体电阻的大小取决于通过它的电流的大小C. 导体的电阻只与导体的长度有关D. 导体电阻是导体本身的一种性质，与通过它的电流大小无关10﹨一些实验仪器具有调节作用。
图所示滑动变阻器在电路中的接线方式不同，其中对电路能起调节作用的是（）A. B. C.D.11﹨如图所示，在变阻器的四种不同接法中，闭合开关后，当滑片P向右移动时，各电路中灯泡亮度的变化情况如下：图中变亮，图中变暗，图中不变。
(人教版)九年级物理第十六章电压电阻全章课时练习work Information Technology Company.2020YEAR第1节电压学校：姓名：班级：考号：评卷人得分一、单选题1. 下列各种说法中错误的是( )A. 教室内的电压为220 V B.0.6 kV=60 000 mVC. 一节干电池的电压一般是2 VD. 不高于36 V的电压是安全电压2. 下列有关电压的说法中,正确的是()A. 某电路中有电流,它的两端不一定有电压B. 某电路两端有电压,电路中一定有电流C. 电压是使自由电荷发生定向移动形成电流的原因D. 电源是提供电压的装置,不同的电源提供的电压都是一样的3. 比较电流表和电压表的使用方法,下列说法错误的是( )A. 接入电路前要估计测量值的范围,来选定量程B. 接入电路时都要使电流从正接线柱流入,从负接线柱流出C. 接入电路时都严禁将表的两个接线柱直接接到电源的两极上D. 使用前都要检查指针是否对准零刻度线4. 某同学连了如图所示的电路,其后果是()A. 电压表和电流表都可能烧坏 B. 电压表不会烧坏C. 电压表可能烧坏,电流表不会烧坏D. 两表都不会烧坏5. 如图所示的四个电路图中,电流表和电压表的接法都正确的是()A. AB. BC.C D. D6. 如图所示,能正确地测出小灯泡L1两端电压的电路是( )A. B.C. D.7. 如图所示,闭合开关S,则下列说法正确的是( )A. 电压表测L1两端电压 B. 电压表测L1和电源的电压C. 电压表测L2两端电压 D. 电压表测电源电压8. 如图所示的电路中a、b是电表,闭合开关要使电灯发光,则()A. a、b都是电流表B. a、b 都是电压表C. a是电流表,b是电压表D. a是电压表,b是电流表9. 为了保护电压表免受损坏,在不能充分估测电压大小的情况下,要用试触的方法选择电压表的量程,在试触过程中,下列哪种做法是正确的( )A. 先试触电压表的“3”“15”接线柱B. 先试触电压表的“-”“3”接线柱C. 先试触电压表的“-”“15'接线柱D. 以上说法均可10. 在实验室,小璐同学发现一个电压表有两个量程,大量程是0~9 V,小量程模糊不清。
人教版九年级物理第16章《电压电阻》专题电路故障及分析复杂电路同步练习含答案(一)短路类电路故障1.如图所示电路,当开关S闭合后,灯L1、L2均发光,电压表有示数.过一会儿,其中一盏灯突然变亮,电压表示数变大,其故障原因可能是( )A.L1灯短路 B.L1灯丝断开C.L2灯短路 D.L2灯丝断开2.在如图所示的电路中,电源电压保持不变,开关S闭合后,有一个电表的指针没有发生偏转,移动滑动变阻器的滑片,此时观察到只有一个电表指针的位置在改变,则故障是A.变阻器R1短路 B.电阻R2短路C.变阻器R1断路 D.电阻R2断路3.(2019·巴中)如图所示电路中,电源电压保持不变,闭合开关S,电路正常工作.一段时间后,发现两个电表示数都变大,则出现这种故障的原因可能是A.L1断路 B.L1短路 C.L2断路 D.L2短路(二)断路类电路故障4.如图所示,闭合开关S,灯L亮,一段时间后灯L熄灭.若电路中只有一处故障,且只发生在灯L或电阻R上.现将一只完好的电压表并联在灯L两端,则A.若电压表无示数,则一定是R断路B.若电压表无示数,则一定是L短路C.若电压表有示数,则一定是R短路D.若电压表有示数,则一定是L断路5.某同学选好电流表和电压表的量程,按如图所示电路图连接电路,闭合开关后,灯不亮,电流表的指针几乎不动,电压表的指针有明显偏转,根据以上现象分析该电路的故障可能是( )A.电流表坏了B.L1断路了C.L2的灯丝被烧断或灯座未接通 D.L2短路了6.如图所示,闭合开关S,灯泡L1、L2都能正常发光,两只电表都有示数,工作一段时间后,一灯突然熄灭,另一灯仍正常发光,电流表、电压表都无示数,则下列故障中,最可能的是( )A.电流表断路B.L2断路C.L1断路 D.电压表断路(三)综合提升7.在如图所示的电路中,闭合开关S后,灯L不发光,电压表无示数,已知电阻R,灯L中只有一个发生故障,下列操作能判断出故障的是( )①用完好的灯L替换灯L. ②将导线接在电阻R两端③在电阻R两端并联一个电压表④在电路中串联一个电流表A.①和③B.①②和④C.②和③D.③和④8.如图所示电路,电源电压保持不变,三只电表均完好,开关S闭合后,发现只有两个电表的指针发生偏转,若电路中只有一个灯泡出现了故障,则可能是（）A.电压表V1示数为零,灯L1断路 B.电压表V1示数为零,灯L1短路C.电流表A示数为零,灯L2断路 D.电流表A示数为零,灯L2短路9.如图所示的电路中,电源电压为4.5V保持不变.当开关S闭合后,发现电流表没有示数,电压表的示数为2.5V;若电路中只有一处故障,则（）A.电阻R断路B.电流表断路C.滑动变阻器断路D.电流表短路10.小明同学在“探究串联电路电压规律”实验中,按如图所示的电路图连接实物,闭合开关,发现灯L 1和L2都不亮,排除接触不良的因素后,小明用电压表逐一与元件并联,以查找故障.测量得出U ab =0;Ubc=0;Uad=6V;如果电路只有一处故障,则故障可能为（）A.L1断路 B.L1短路 C.L2断路 D.L2短路分析复杂电路11.(多选)如图所示,当开关S闭合后,下列说法正确的是（）A.灯L1与灯L2是串联,且灯L1被短路 B.电压表可测出灯L1两端的电压C.电流表A1测的是灯L1的电流 D.电流表A2测的是灯L2的电流12.如图所示,闭合开关,两灯并联,各电表都能正常工作.下列判断正确的是（）A.甲、乙、丙都是电流表B.甲、乙、丙都是电压表C.甲、乙是电压表,丙是电流表D.甲、丙是电流表,乙是电压表13.如图所示,电源电压不变,闭合开关,电压表V1的示数为6V,电压表V2的示数为3.6V.下列说法中不正确的是（）A.电源电压为6VB.L1两端电压为2.4VC.将电压表V2换成电流表,则L1亮,L2不亮 D.将电压表都换成电流表,则L1与L2并联14.在如图所示的电路中,电源电压保持不变,灯泡始终完好(1)当只闭合S1时,电压表V1和V2的示数分别为6V和4V,则三只灯泡的工作情况________,电源电压为________V(2)当S1、S2和S3都闭合时,则三只灯泡的工作情况________,电压表V的示数为________V,电压表V2的示数为________V,电压表V的示数为________V答案1.C2.B3.D4.D5.B6.A7.B8.B9.D10.C11.BD12.D13.D14.L1L2发光L3不发光 10 L1不发光L2L3发光 0 10 10。
人教版九年级物理第十六章电压电阻课时练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、超导现象是指某些物质在温度很低时电阻变为零的现象。
如果某种超导材料能应用于实际，最适合用来制作（）A．保险丝B．电炉丝C．输电线D．变阻器的电阻丝2、下列说法中正确的是（）A．电路中只要有电源，就一定会有电流B．只有正电荷的定向移动，才能形成电流C．通过导体的电流为零时，导体的电阻也为零D．金属容易导电，是因为金属内部有大量能够自由移动的电子3、在图所示的电路中，电源电压保持不变。
