烧成叶蜡石砖理化指标首先，烧成叶蜡石砖的外观指标是判断砖坯成熟度的重要因素之一、正常烧结的砖坯表面光滑，颜色均匀一致，没有开裂、弯曲或变形的现象。
砖的几何尺寸也应符合设计要求，包括长度、宽度和高度等方面的测量值应无超差。
其次，烧成叶蜡石砖的物理性能也是评价砖质量的重要指标之一、物理性能包括砖坯的强度、吸水率、干缩率、体积密度等方面的表征。
强度是指砖坯在外力作用下能够承受的最大载荷，在施工过程中能够保证砖坯的强度是非常重要的。
吸水率是指砖坯在一定时间内吸水的比例，低吸水率可以表明砖坯具有良好的抗渗性能。
干缩率是指砖坯在干燥过程中产生的体积变化比例，干缩率越小则砖坯在施工中没有产生明显的变形和开裂。
体积密度是指砖坯的质量和体积之比，是评价砖坯质量的重要指标之一再次，烧成叶蜡石砖的热学性能是评价砖坯性能的关键指标之一、热学性能包括导热系数、热膨胀系数、热传导率、热稳定性等方面的表征。
导热系数是指单位厚度的砖坯在单位时间内传导热量的能力，导热系数越小则砖坯的隔热性能越好。
热膨胀系数是指砖坯在温度变化过程中的线膨胀量与相应温度变化的比例，热膨胀系数越小则砖坯的热稳定性越好。
最后，烧成叶蜡石砖的耐火性能也是评价砖坯性能的重要指标之一、耐火性能主要是指砖坯在高温环境下的抗氧化性、抗热震性和抗磨损性等方面的特点。
砖坯在高温下不易氧化和分解可以保证砖坯长时间内的使用寿命，抗热震性则保证砖坯在温度剧烈变化时不会产生开裂和破裂的现象。
总之，烧成叶蜡石砖的理化指标是评价砖坯质量和性能特点的重要依据。
这些指标涉及了砖坯的外观、物理性能、热学性能和耐火性能等方面的表征，通过对这些指标的测量和评价可以判断砖坯的成熟度和性能优劣，从而保证砖坯在建筑中的应用效果。

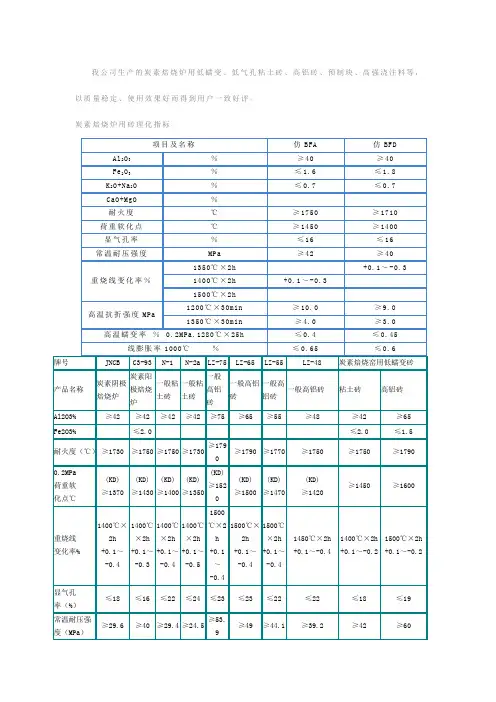

各种砖的理化指标直接结合镁铬砖理化指标产品名称直接结合镁铬砖Al2O3 % 1-3Fe2O3 % ＜ 5SiO2 % ≤ 2MgO % ≥75Cr2O3 % 7-8体积密度(Kg/m3) ≥3000显气孔率(%) ≤19常温耐压强度(MPa) 45-60荷重软化温度(℃) （T0.6）≥1700导热系数(w/m.k)（1000℃） 2.1热震稳定性(次)（1100℃，水冷）≥ 6线性膨胀率1000℃（%）+1.0产品性能：具有高温结构强度高，热震稳定性好，抗化学侵蚀能力强等特点。
主要用途：广泛应用于新型干法水泥回转窑烧成带、玻璃熔窑、炼钢电炉、转炉及有色金属冶炼炉等。
硅莫砖理化指标项目指标牌号AZM-1650 AZM-1680Al2O3 % ≥63 ≥65体积密度(Kg/m3) ≥2650 ≥2700显气孔率(%) 16-18 16-18常温耐压强度(MPa) ≥100 ≥100荷重软化温度(℃) （T0.6）≥1650 ≥1680导热系数(w/m.k)（1000℃） 1.7 1.7热震稳定性(次)1100℃-水冷≥15 ≥15产品性能：具有常温耐压强度及高温结构强度高，热震稳定性好，在使用过程中不断形成保护层，耐磨性好，抗剥落性强等特点。
主要用途：适用于水泥窑的下过渡带、冷却带、窑口等部位。
抗剥落高铝砖理化指标项目指标牌号YRS-70Al2O3 % ＞70Fe2O3 % ≤1.8耐火度(℃) 1790体积密度(Kg/m3) ≥2600显气孔率(%) ≤25冷压强度(MPa) ≥50荷重软化温度(℃) T0.6 T2 ≥1480热膨胀率(%) 1000℃0.4-0.5导热系数(w/m.k) 1.4热震稳定性(次) 1100℃--水冷＞20产品性能：具有较强的高温体积稳定性、优良的耐热震性、耐磨损、抗化学侵蚀等特点。
主要用途：主要用于水泥回转窑过渡带及其它要求耐热震的热工设备上。
耐碱砖理化指标产品名称耐碱砖拱顶型高强型牌号RK-A RK-HAl2O3 % 30-35 25-30Fe2O3 % ≤2.5 ≤2SiO2 % 60-65 65-70耐火度(℃) ≥1700 ≥1550体积密度(Kg/m3) 2200 2200显气孔率(%) ≤25 ≤20冷压强度(MPa) ≥45 ≥60荷重软化温度(℃) T0.6 T2 ≥1280 ≥1200热膨胀率(%) 1000℃0.6 0.7导热系数(w/m.k) 1.2 1.28热震稳定性(次) 1100℃--水冷＞10 ＞15产品性能：具有抗碱侵蚀能力强、抗冲刷、耐热震等特点。
