激光位移传感器的功能特点及参数

传感器设计——激光位移传感器背景介绍随着21世纪的到来，人们开始进入了以知识经济为特征的信息时代。

此时各国航空航天、船舶等军事领域，及工业控制和农业现代化的不断发展，对位移传感器的需求量也不断上升，同时要求位移传感器不断地进行技术革新，不断地有新技术、新材料的运用，用以满足不同场合、不同环境条件的需求。

其中激光位移传感器等作为工业自动化技术工具的自动化仪表及装置正向数字化、智能化、网络化发展。

激光器作为一种新型光源，与普通光源有显著的不同。

它利用受激发射原理和激光腔的滤波效应，使所发光波具有一系列新的特点同时，目前的激光检测技术可实现高精度、高效率、非接触在线检测。

在科学研究、工业生产、空间技术、国防等领域得到了广泛应用，是一种非常先进的测量技术。

目前需求量最多的激光位移传感器要数基于三角测量法的激光位移传感器，适用于检测各种回转体、箱体零件的尺寸和形位误差。

在零件的尺寸测量，三维轮廓测量，产品质量检测等领域极大地提高了测量效率和精度。

主要用途激光位移传感器可精确非接触测量被测物体的位置、位移等变化，主要应用于检测物体的位移、厚度、振动、距离、直径等几何量的测量。

特点激光位移传感器它是一种非接触式的精密激光测量系统,具有适应性强、速度快、效率高，精度高等特点激光位移传感器系统的构成系统主要由激光自准直发射、激光接收光学系统、CCD接收、光电运算处理电路和数据传输与显示等部分组成。

激光位移传感器的测量原理—三角测量法激光位移传感器采用激光三角法测量原理测量系统发出的激光束经过聚焦后照射到被测物体表面，经漫反射后光线由成像透镜成像到光敏元件接受面上，通过光电转换器转换为电信号，电信号的输出大小仅与被测点的位置有关，当被测点高度发生变化，像点位置随之改变，引起传感器输出信号发生变化。

该传感器可与快速的反馈跟踪系统配合使用，能够准确快速地测出表面的形状与轮廓。

三角测量法优点快速的反馈跟踪系统配合使用，能够准确快速地测出表面的形状与轮廓。

激光位移传感器原理激光位移传感器是一种利用激光技术测量目标位置的传感器，它通过测量激光束的反射或散射来确定目标物体的位置。

激光位移传感器具有高精度、快速响应、非接触式测量等优点，在工业自动化、机器人技术、精密加工等领域得到广泛应用。

激光位移传感器的原理主要基于激光测距原理和光电探测技术。

首先，激光器产生一束稳定的激光束，然后通过透镜将激光束聚焦成一束细线，照射到目标物体上。

目标物体表面对激光束的反射或散射会使激光束返回传感器，传感器接收到反射或散射的光信号后，通过光电探测器将光信号转换成电信号，并经信号处理电路处理后输出。

在激光位移传感器中，激光测距原理是关键。

激光测距原理是利用激光束照射到目标物体上后，测量激光束返回传感器的时间差来计算目标物体与传感器之间的距离。

根据光速恒定的原理，通过测量激光束的往返时间，可以精确计算出目标物体与传感器之间的距离。

而光电探测技术则是利用光电探测器将光信号转换成电信号，实现对激光信号的检测和测量。

激光位移传感器的工作原理可以简单总结为，激光器产生激光束，透镜聚焦成细线照射到目标物体上，目标物体对激光束的反射或散射使激光束返回传感器，光电探测器将光信号转换成电信号，信号处理电路处理后输出。

通过测量激光束的往返时间，可以计算出目标物体与传感器之间的距离。

激光位移传感器的原理简单清晰，但在实际应用中需要考虑到多种因素对测量精度的影响，如温度、光照强度、目标表面特性等。

因此，在选型和使用时需要综合考虑这些因素，以确保传感器的测量精度和稳定性。

总的来说，激光位移传感器利用激光技术和光电探测技术实现对目标位置的测量，具有高精度、快速响应、非接触式测量等优点，是现代工业自动化和精密测量领域不可或缺的重要传感器之一。

通过深入理解其原理和特性，可以更好地应用和优化激光位移传感器，为工业生产和科学研究提供更可靠的测量技术支持。

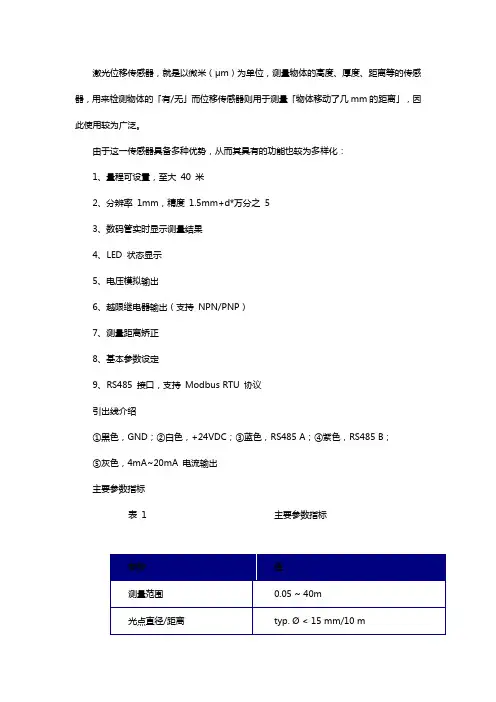

激光位移传感器，就是以微米（μm）为单位，测量物体的高度、厚度、距离等的传感器，用来检测物体的「有/无」而位移传感器则用于测量「物体移动了几mm的距离」，因此使用较为广泛。

由于这一传感器具备多种优势，从而其具有的功能也较为多样化：
1、量程可设置，至大40 米
2、分辨率1mm，精度1.5mm+d*万分之5
3、数码管实时显示测量结果
4、LED 状态显示
5、电压模拟输出
6、越限继电器输出（支持NPN/PNP）
7、测量距离矫正
8、基本参数设定
9、RS485 接口，支持Modbus RTU 协议
引出线介绍
①黑色，GND；②白色，+24VDC；③蓝色，RS485 A；④紫色，RS485 B；
⑤灰色，4mA~20mA 电流输出
主要参数指标
表1 主要参数指标
以上就是相关内容的介绍，希望对大家了解这一问题会有更多的帮助，同时如有这方面的兴趣或需求，可以咨询一下南京凯基特电气有限公司。

激光位移传感器测量原理
激光位移传感器是一种新型的安全性监测系统，它能够帮助管理者实时监测机器的操作情况和安全状态。

激光位移传感器的核心元件就是激光器。

它被安装在探测器外，探测器将激光定向发射到指定的机器工作表面上。

激光器发出的激光会反射到探测器上，当探测到机器上物体发生位移时，反射激光会发生变化，探测到的位移值就通过激光反射器传递给探测器。

激光探测器能够反映出物体表面的位移，但是不能准确测量本身的尺寸。

为了得到准确的尺寸，就需要将探测器与激光源的距离作为参考，结合激光的反射角度和激光的衰减程度来计算出位移值。

这个计算公式就是激光位移传感器计算物体尺寸的核心。

激光位移传感器有以下几个主要特点：
（1）灵敏度高：反应能力强，提供了精确的位移信号。

（2）精度高：可以根据实际需要提供准确的位移数据，不受其他因素的影响。

（3）响应速度快：可以通过控制参数来提高响应速度，适用于各种快速变化的环境中。

（4）工作稳定性好：只要安装准确，系统的稳定性即可保证，可以实现长时间无故障运行。

（5）安装容易：可以根据使用场合易于安装，独立使用时无需多余的连接线。

激光位移传感器在安全性监测与控制方面发挥着重要作用，是机器安全监测的工具，具有高精度，安装简单，反应速度快的特点，深受工程师和使用者喜爱。
