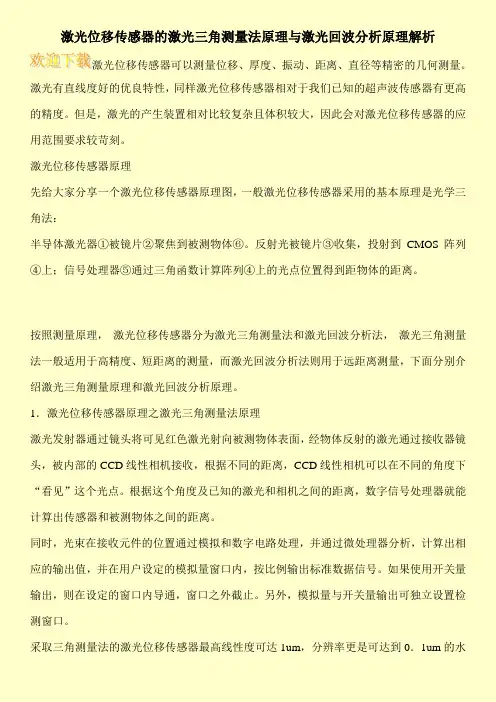

激光位移传感器的激光三角测量法原理与激光回波分析原理解析激光位移传感器可以测量位移、厚度、振动、距离、直径等精密的几何测量。
激光有直线度好的优良特性，同样激光位移传感器相对于我们已知的超声波传感器有更高的精度。
但是，激光的产生装置相对比较复杂且体积较大，因此会对激光位移传感器的应用范围要求较苛刻。
激光位移传感器原理先给大家分享一个激光位移传感器原理图，一般激光位移传感器采用的基本原理是光学三角法：半导体激光器①被镜片②聚焦到被测物体⑥。
反射光被镜片③收集，投射到CMOS阵列④上；信号处理器⑤通过三角函数计算阵列④上的光点位置得到距物体的距离。
按照测量原理，激光位移传感器分为激光三角测量法和激光回波分析法，激光三角测量法一般适用于高精度、短距离的测量，而激光回波分析法则用于远距离测量，下面分别介绍激光三角测量原理和激光回波分析原理。
1．激光位移传感器原理之激光三角测量法原理激光发射器通过镜头将可见红色激光射向被测物体表面，经物体反射的激光通过接收器镜头，被内部的CCD线性相机接收，根据不同的距离，CCD线性相机可以在不同的角度下“看见”这个光点。
根据这个角度及已知的激光和相机之间的距离，数字信号处理器就能计算出传感器和被测物体之间的距离。
同时，光束在接收元件的位置通过模拟和数字电路处理，并通过微处理器分析，计算出相应的输出值，并在用户设定的模拟量窗口内，按比例输出标准数据信号。
如果使用开关量输出，则在设定的窗口内导通，窗口之外截止。
另外，模拟量与开关量输出可独立设置检测窗口。
采取三角测量法的激光位移传感器最高线性度可达1um，分辨率更是可达到0．1um的水平。
比如ZLDS100类型的传感器，它可以达到0．01％高分辨率，0．1％高线性度，9．4KHz 高响应，适应恶劣环境。
2．激光位移传感器原理之激光回波分析原理激光位移传感器采用回波分析原理来测量距离以达到一定程度的精度。
传感器内部是由处理器单元、回波处理单元、激光发射器、激光接收器等部分组成。
文章标题：深度探讨激光位移传感器三角法位移测量原理激光位移传感器是一种常用的高精度位移测量设备，其原理基于三角法。
在工业生产和科学研究中，激光位移传感器被广泛应用于各种需要精密测量的领域，如机械加工、材料测试、建筑工程等。
本文将从深度和广度的角度对激光位移传感器三角法位移测量原理进行全面探讨，旨在帮助读者全面理解和掌握这一重要原理。
一、激光位移传感器的工作原理激光位移传感器是通过激光束测量目标物体表面到传感器本体的距离，从而实现对目标物体位移的测量。
激光位移传感器内部包含激光器、接收器和信号处理器等关键部件，其工作原理基于激光的反射和回波时间的测量。
激光位移传感器能够实现高精度的位移测量，其原理基于三角法。
二、激光位移传感器三角法位移测量原理的流程讲解2.1 发射激光束当激光位移传感器开始工作时，激光器内的激光束被发射出去，同时记录下发射的时间t1。
2.2 激光束照射目标物体激光束照射到目标物体表面后，被反射回激光位移传感器，同时记录下接收的时间t2。
2.3 计算激光束的传播时间利用激光发射和接收的时间差Δt=t2-t1，结合光速c，可以计算出激光束的传播时间。
根据传播时间和光速的关系，可以得到激光束从传感器到目标物体表面再返回传感器的距离。
2.4 计算目标物体的位移通过测量激光束的传播时间和目标物体的距离，可以计算出目标物体的位移。
激光位移传感器利用三角法原理，通过测量激光束的传播时间和目标物体的距离，实现对目标物体位移的精确测量。
三、总结回顾激光位移传感器的三角法位移测量原理是基于激光的反射和回波时间的测量，通过测量激光束的传播时间和目标物体的距离，实现对目标物体位移的精确测量。
这一原理在工业生产和科学研究中具有重要的应用价值，对于提高生产效率和实现精密测量起着至关重要的作用。
对激光位移传感器三角法位移测量原理进行深入的了解和掌握，对于工程技术人员和科研人员来说是至关重要的。
个人观点与理解经过对激光位移传感器三角法位移测量原理的深入研究和思考，我认为这一原理的实现过程虽然复杂，但其基本原理是相对简单的。
激光位移检测系统课程设计一、课程目标知识目标：1. 理解激光位移检测系统的基本原理，掌握其工作流程和关键部件功能。
2. 学习相关的物理知识，如光的传播、反射、干涉等，并将其应用于激光位移检测。
3. 掌握数据处理与分析方法，能对激光位移检测系统的输出数据进行有效解析。
技能目标：1. 能够操作激光位移检测设备，进行简单的实验设置和数据采集。
2. 培养动手实践能力，通过小组合作完成激光位移检测系统的组装与调试。
3. 提高问题解决能力，能够运用所学知识分析和解决实际应用中的问题。
情感态度价值观目标：1. 培养学生对物理学科的兴趣，激发他们探索科学技术的热情。
2. 培养学生的团队合作意识，学会在小组中分享观点、协同解决问题。
3. 增强学生的环境保护意识，认识到激光位移检测技术在生产生活中的重要应用和价值。
分析课程性质、学生特点和教学要求：本课程为高二年级物理选修课程，结合学生已掌握的光学知识，通过激光位移检测系统课程设计，使学生在实际操作中巩固理论知识，提高实践能力。
课程注重培养学生的动手操作能力、问题解决能力和团队协作能力，旨在激发学生对物理科学的兴趣，培养他们的创新精神。
课程目标分解：1. 知识目标：通过讲解、演示和实验，使学生掌握激光位移检测系统的基本原理和操作方法。
2. 技能目标：通过实验操作、小组合作和问题分析，培养学生的动手实践能力和问题解决能力。
3. 情感态度价值观目标：通过课程实施，引导学生体验科学探究的乐趣，培养他们的团队合作精神和环保意识。
二、教学内容1. 激光位移检测系统基本原理- 光的传播、反射、干涉等现象- 激光特性及其在位移检测中的应用- 激光位移传感器的工作原理2. 激光位移检测系统的组成与功能- 激光发射器、接收器、光束调节器等关键部件- 系统的组装与调试方法- 各部件在位移检测中的作用及相互关系3. 实验操作与数据处理- 实验设备的使用方法与注意事项- 实验步骤及操作技巧- 数据采集、处理与分析方法4. 激光位移检测技术的应用案例- 工业生产中的质量控制与自动化- 建筑物、桥梁等结构物的健康监测- 航空航天、生物医学等领域的应用5. 教学内容的安排与进度- 第一节课：激光位移检测系统基本原理与激光特性- 第二节课：激光位移检测系统的组成与功能- 第三节课：实验操作与数据处理- 第四节课：激光位移检测技术的应用案例及讨论教学内容依据课程目标，结合教材相关章节，系统性地组织与安排。

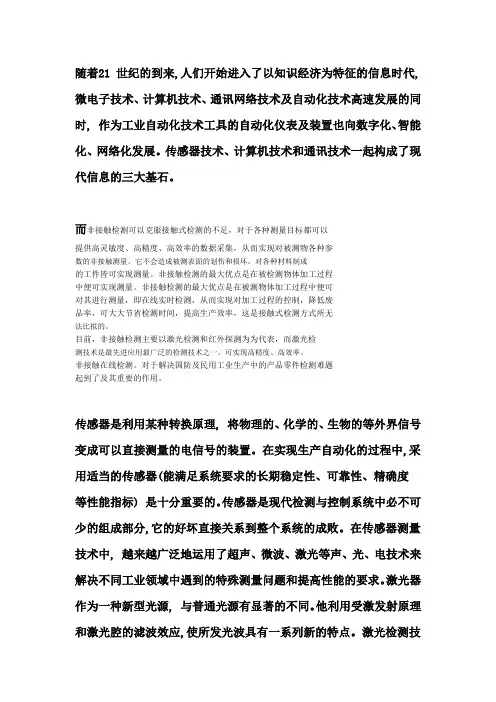

随着21 世纪的到来,人们开始进入了以知识经济为特征的信息时代, 微电子技术、计算机技术、通讯网络技术及自动化技术高速发展的同时, 作为工业自动化技术工具的自动化仪表及装置也向数字化、智能化、网络化发展。
传感器技术、计算机技术和通讯技术一起构成了现代信息的三大基石。
而非接触检测可以克服接触式检测的不足，对于各种测量目标都可以提供高灵敏度、高精度、高效率的数据采集，从而实现对被测物各种参数的非接触测量。
它不会造成被测表面的划伤和损坏，对各种材料制成的工件皆可实现测量。
非接触检测的最大优点是在被检测物体加工过程中便可实现测量。
非接触检测的最大优点是在被测物体加工过程中便可对其进行测量，即在线实时检测，从而实现对加工过程的控制，降低废品率，可大大节省检测时间，提高生产效率，这是接触式检测方式所无法比拟的。
目前，非接触检测主要以激光检测和红外探测为为代表，而激光检测技术是最先进应用最广泛的检测技术之一。
可实现高精度、高效率、非接触在线检测。
对于解决国防及民用工业生产中的产品零件检测难题起到了及其重要的作用。
传感器是利用某种转换原理, 将物理的、化学的、生物的等外界信号变成可以直接测量的电信号的装置。
在实现生产自动化的过程中,采用适当的传感器(能满足系统要求的长期稳定性、可靠性、精确度等性能指标) 是十分重要的。
传感器是现代检测与控制系统中必不可少的组成部分,它的好坏直接关系到整个系统的成败。
在传感器测量技术中, 越来越广泛地运用了超声、微波、激光等声、光、电技术来解决不同工业领域中遇到的特殊测量问题和提高性能的要求。
激光器作为一种新型光源, 与普通光源有显著的不同。
他利用受激发射原理和激光腔的滤波效应,使所发光波具有一系列新的特点。
激光检测技术是最先进应用最广泛的检测技术之一。
可实现高精度、高效率、非接触在线检测。
2 激光位移传感器的测量原理激光位移传感器是一种非接触式的精密激光测量系统, 它具有适应性强、速度快、精度高等特点,适用于检测各种回转体、箱体零件的尺寸和形位误差。
