顶驱系统与传统转盘系统的区别

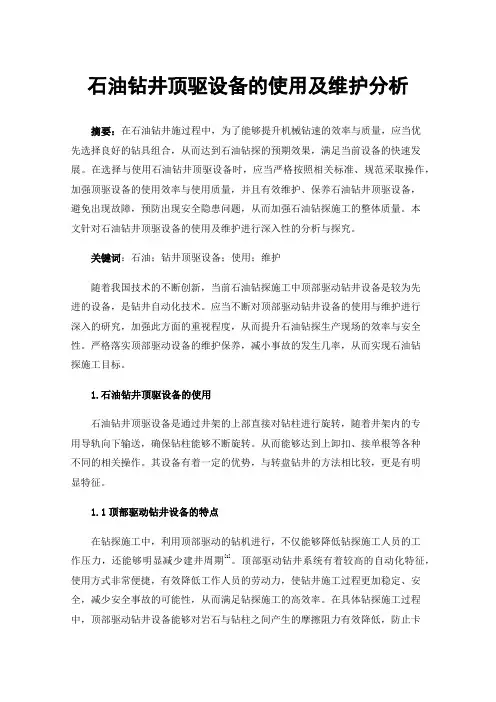

石油钻井顶驱设备的使用及维护分析摘要：在石油钻井施过程中，为了能够提升机械钻速的效率与质量，应当优先选择良好的钻具组合，从而达到石油钻探的预期效果，满足当前设备的快速发展。

在选择与使用石油钻井顶驱设备时，应当严格按照相关标准、规范采取操作，加强顶驱设备的使用效率与使用质量，并且有效维护、保养石油钻井顶驱设备，避免出现故障，预防出现安全隐患问题，从而加强石油钻探施工的整体质量。

本文针对石油钻井顶驱设备的使用及维护进行深入性的分析与探究。

关键词：石油；钻井顶驱设备；使用；维护随着我国技术的不断创新，当前石油钻探施工中顶部驱动钻井设备是较为先进的设备，是钻井自动化技术。

应当不断对顶部驱动钻井设备的使用与维护进行深入的研究，加强此方面的重视程度，从而提升石油钻探生产现场的效率与安全性。

严格落实顶部驱动设备的维护保养，减小事故的发生几率，从而实现石油钻探施工目标。

1.石油钻井顶驱设备的使用石油钻井顶驱设备是通过井架的上部直接对钻柱进行旋转，随着井架内的专用导轨向下输送，确保钻柱能够不断旋转。

从而能够达到上卸扣、接单根等各种不同的相关操作。

其设备有着一定的优势，与转盘钻井的方法相比较，更是有明显特征。

1.1顶部驱动钻井设备的特点在钻探施工中，利用顶部驱动的钻机进行，不仅能够降低钻探施工人员的工作压力，还能够明显减少建井周期[1]。

顶部驱动钻井系统有着较高的自动化特征，使用方式非常便捷，有效降低工作人员的劳动力，使钻井施工过程更加稳定、安全，减少安全事故的可能性，从而满足钻探施工的高效率。

在具体钻探施工过程中，顶部驱动钻井设备能够对岩石与钻柱之间产生的摩擦阻力有效降低，防止卡钻事故的发生，使钻井施工更加稳定。

减小钻井设备的消耗，避免安全隐患与事故发生，充分满足了油田生产的技术标准。

1.2顶部驱动钻井系统的组成及使用顶部钻井驱动设备是通过较多系统与设备组成，例如：平衡系统、水龙头总成、动力控制系统等。

通过钻井马达驱动主袖旋转，将压力鼓风机安装到钻井马达中，通风系统的的强力度能够对火花的燃烧进行有效组织，避免井筒的可燃气体出现爆炸。

顶驱系统与传统转盘系统的区别顶驱系统和传统转盘系统是石油钻井作业中常用的两种钻机装置。

它们在设计和功能上存在一些差异，本文将从结构、工作原理和应用等方面对两者进行比较，详细探讨顶驱系统与传统转盘系统的区别。

一、结构区别顶驱系统是一种安装在钻井井口上方的设备，包括顶驱、钻杆和钻头。

顶驱是由电动机、液压系统、控制系统等部件组成，可以实现沿着井眼轴线上下移动，同时以高转速旋转钻杆。

钻井液通过钻杆中的内腔进入钻头完成钻井作业。

传统转盘系统由转盘、钻杆和钻头组成。

转盘是固定在钻井井架上的圆盘状设备，通过转盘将扭矩传递给钻杆，从而使钻杆旋转，完成钻井作业。

二、工作原理区别顶驱系统是通过电动机驱动顶驱旋转，产生扭矩，然后通过钻杆将扭矩传递到钻头。

顶驱系统的主要工作原理是通过顶驱调整进给速度和扭矩来控制钻进过程，使得整个钻井作业更加灵活高效。

传统转盘系统是通过转盘将扭矩传递到钻杆，使其旋转。

传统转盘系统在旋转过程中不能调整扭矩和进给速度，钻井作业的灵活性和控制性相对较低。

三、优势与适用场景区别顶驱系统具有以下优势：1. 提高钻进效率：顶驱系统可以实现较大的转速和扭矩输出，提供更大的钻进力和速度，加快钻井作业进度。

2. 减少人工劳动：顶驱系统通过自动化控制，减少了人工操作，提高了工作安全性。

3. 降低故障率：顶驱系统的电动机和液压系统能够实时监测工作状态，及时预警并修复故障，提高设备的稳定性和可靠性。

传统转盘系统适用于以下场景：1. 井深较浅：传统转盘系统对井深的要求相对较低，适用于井深较浅的钻井作业。

2. 作业环境受限：传统转盘系统由于结构简单，适应性较强，可以适用于一些特殊的作业环境，如受限空间。

四、发展趋势随着钻井技术的不断发展，顶驱系统在石油钻井领域的应用逐渐增多。

相比于传统转盘系统，顶驱系统具有更高的钻进效率和更好的控制性能，将成为钻井作业的重要发展方向。

综上所述，顶驱系统与传统转盘系统在结构、工作原理和应用等方面存在显著差异。

石油钻井设备的工作原理石油钻井设备是石油勘探和开采过程中至关重要的工具。

它们通过不同的工作原理，为钻井过程提供支持和驱动力。

以下是关于石油钻井设备的工作原理方面的详细内容：1. 钻井平台：钻井平台是石油钻井设备的基础。

它提供了一个稳定的工作平台，使钻井工作人员和设备能够安全地操作。

钻井平台的设计考虑了稳定性、载荷容量和适应不同地质条件的因素。

2. 顶驱系统：顶驱系统是用来驱动钻杆在井眼中旋转的重要设备。

它通常由大型电动马达、减速器和钻铤组成。

顶驱通过应用大量的推力和转矩来转动钻杆，使其能够钻进地下层。

3. 钻塔：钻塔是用来支撑钻杆和其他钻井设备的垂直结构。

它通常由钢管组成，通过钻塔钢索与钻井平台相连。

钻塔的高度根据井深和其他因素而定，以确保钻杆能够达到所需的深度。

4. 钻井液循环系统：钻井液循环系统是确保钻井过程中井内稳定、冷却钻头并带走岩石屑的重要系统。

它由泵、储罐、搅拌装置、分离器和过滤器等组成。

钻井液通过钻杆进入井眼，并通过泵的作用循环流动，承担起沉积剪切、冷却和清洗井壁等功能。

5. 钻头：钻头是位于钻杆底部的设备，用于在地下打开井眼。

它通常由钻头体、切削结构和钻孔表面硬化材料组成。

钻材通常使用高硬度耐磨的合金，以便在地下具有良好的切削性能。

6. 钻杆：钻杆是将动力传递到钻头的关键部件。

它通常由多个节段的钢管组成，通过螺纹接头连接在一起。

钻杆具有足够的强度和刚性，以承受井内的压力和振动。

7. 钻杆旋转系统：钻杆旋转系统用于将旋转动力传递到钻杆。

它由转盘、石油钻机以及与钻铤和钻杆连接的部件组成。

通过转盘的旋转，石油钻机产生转矩，使钻杆在井眼中旋转。

8. 钻井测井工具：钻井测井工具用来获取井内的地质和工程信息。

它可以测量井深、地层压力、岩石物理性质等参数。

这些工具通常通过电缆或钻杆上的数据传输系统将信息传回地面。

总结起来，石油钻井设备的工作原理涉及到钻井平台、顶驱系统、钻塔、钻井液循环系统、钻头、钻杆、钻杆旋转系统以及钻井测井工具等多个方面。

顶驱钻机结构原理顶驱钻机是一种用于油田钻井作业的重要设备，它通过顶部的顶驱系统来传递旋转力和下压力，驱动钻杆和钻头进行钻井作业。

顶驱钻机的结构原理涉及到顶驱系统、传动系统、控制系统和液压系统等多个方面。

一、顶驱系统顶驱系统是顶驱钻机的核心部件，其主要由顶驱头、滑卡、电机和液压缸等组成。

顶驱头是顶驱系统的核心部件，它通过电机带动内部的传动装置旋转，产生旋转力；液压缸则通过液压系统提供的油压力，产生下压力，使钻杆和钻头能够顺利下入井口。

二、传动系统传动系统是顶驱钻机实现旋转力传递的关键部分，主要由主减速器、链条传动、齿轮传动和链轮传动等组成。

主减速器通过电机带动，将驱动力传递给链条传动装置；链条传动装置再将力传递给齿轮传动装置，齿轮传动装置则将力传递给链轮传动装置，最终实现旋转力的传递。

三、控制系统控制系统是顶驱钻机实现自动控制的重要组成部分，主要包括电气控制柜和控制软件。

电气控制柜负责接收和处理各种传感器和执行器的信号，并将信号传递给控制软件进行处理；控制软件则根据接收到的信号，通过控制电机和液压系统的工作，实现对顶驱钻机的旋转和下压力的控制。

四、液压系统液压系统是顶驱钻机实现下压力传递和控制的关键部分，主要由液压泵、液压缸和液压阀组成。

液压泵通过驱动力源提供的动力，将液压油压力提升，并通过液压阀控制液压油的流向和流量，从而实现对液压缸的控制。

液压缸则通过液压油的压力，产生下压力，使钻杆和钻头能够顺利下入井口。

顶驱钻机的结构原理使其能够实现高效、自动化的钻井作业。

顶驱系统通过顶驱头的旋转和液压缸的下压力，驱动钻杆和钻头进行钻井操作；传动系统通过主减速器、链条传动、齿轮传动和链轮传动，实现旋转力的传递；控制系统通过电气控制柜和控制软件，实现对顶驱钻机的旋转和下压力的控制；液压系统通过液压泵、液压缸和液压阀，实现下压力的传递和控制。

通过以上的结构原理，顶驱钻机能够有效地提高钻井作业的效率和质量。

它具有自动化控制、高承载能力和稳定性好等优点，可以适应不同的地质条件和钻井需求。

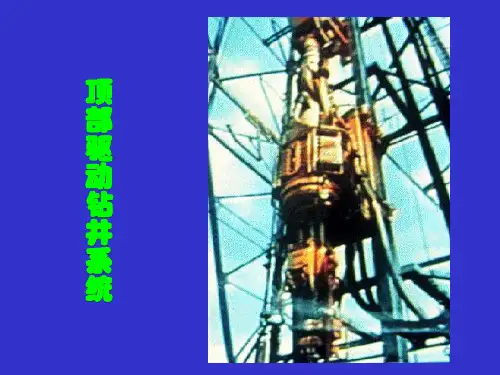

顶部驱动钻井系统系列之一顶部驱动钻井系统是取代转盘钻进的新型石油钻井系统。

英文简写为TDS（TOP DRIVEDRILLING SYSTEM），该产品20世纪80年代初开始研制，现在已发展到最先进的一体化顶部驱动钻井系统，英文简写为IDS（INTEGRATED DRIVE DRILLING SYSTEM）。

该系统显著提高了钻井作业的能力和效率，并已成为石油钻井行业的标准产品。

顶部驱动钻井系统部件包括：水龙头一钻井马达总成；马达支架／导向滑车总成；钻杆上卸扣装置总成；平衡系统；冷却系统；顶驱控制系统及其它辅助设备。

与常规旋转钻井方式不同，采用顶驱系统钻进一次可接入和钻进约28m长的一个立根，上卸扣时间减少了2／3；在起钻遇阻遇卡时可以迅速接上钻具，一边旋转一边循环，进行倒划眼，可以大大减少卡钻事故。

（一）顶部驱动钻井系统发展趋势从20世纪80年代初第一台顶驱系统问世到现在，它一直是当今石油钻井的重大前沿技术与装备，已经成了深井、复杂井施工的必选装备之一，全世界已有上千台顶驱系统用于海洋、陆地深井和定向井。

在海外钻井工程的投标中，是否配备顶驱系统成了能否中标的重要条件。

目前，顶驱系统（TDS）开始从海洋石油钻机向陆地钻机发展；从直流电动机驱动为主向静液传动和交流变频电动机驱动方向发展；向简单化、轻便化方向发展，质量减轻，尺寸减小，满足修井机和轻型钻机的要求。

此外，不少厂家在不断提高顶部驱动系统功率、扩大AC 变频电驱动顶驱规格范围。

（二）国外顶部驱动钻井系统发展现状自1981年12月美国Varco–BJ公司研制的顶部驱动系统投入使用以来，挪威的Maritime Hydraulics公司、法国的ACB–Bretfor公司和TRITENN公司、美国的National Oilwell公司、加拿大的CANRIG公司和Tesco公司等都研制和使用顶驱。

其中Varco公司和National Oilwell公司已经基本上形成了AC变频电驱动顶驱系列。

2. 3 顶部驱动钻井系统顶部驱动钻井系统是取代转盘钻进的新型石油钻井系统，英文缩写为TDS(Top Driv-edrilingSystem)。

顶驱钻井系统自20世纪80年代问世以来发展迅速，尤其在深井钻机和海洋钻机中获得了广泛应用。

顶驱钻井系统现在已发展到最先进的一体化顶部驱动钻井系统，该系统显著提高了钻井作业的能力和效率，并已成为钻井行业的标准产品。

通常，人们把配备了顶驱钻井系统的钻机称为顶驱钻机，考虑到顶驱钻井系统的主要功用是钻井水龙头和钻井马达功用的组合，故将其列为钻机的旋转系统设备。

2. 3. 1 顶驱钻井系统的特点顶驱钻井系统是一套安装于井架内部空间，由游车悬持的顶部驱动钻井装置。

常规水龙头与钻井马达相结合，并配备一种结构新颖的钻杆上卸扣装置，从井架空间上部直接旋转钻柱，并沿井架内专用导轨向下送进，可完成旋转钻进、倒划眼、循环钻井液、接钻杆(单根、立根)、下套管和上卸管柱丝扣等各种钻井操作。

与转盘—方钻杆旋转钻井法相比较，顶驱钻井系统具有以下主要特点：(1)节省接单根时间顶部驱动钻井装置不使用方钻杆，直接采用立根(28m)钻进而不受方钻杆长度限制，避免了钻进9m左右接单根的麻烦，节省了近2／3的接单根时间，从而提高了钻井效率。

(2)减少钻井事故起下钻时，顶部驱动钻井装置具有使用28m立柱倒划眼的能力，可在不增加起钻时间的前提下，顺利地循环和旋转将钻具提出井眼。

在定向钻井过程中，可以大幅度地减少起钻总时间。

使用顶部驱动钻井装置下钻时，可在数秒内接好钻柱，立刻划眼，从而减少了卡钻的危险。

系统具有遥控内部防喷器，钻进或起钻中如有井涌迹象，可在数秒内完成旋扣和紧扣，恢复循环，并安全可靠地控制钻柱内压力。

(3)提高钻定向井速度顶驱系统以28m立根钻水平井、丛式井、斜井时，不仅节省钻柱连接时间，而且减少了测量次数，容易控制井底马达的造斜方位，明显提高了钻井效率。

(4)减轻劳动强度顶驱系统配备了钻杆上卸扣装置，实现了钻杆上卸扣操作机械化，接单根时只需要打背钳，减少了接单根钻井的频繁常规操作，既节省时间，又大大减轻了操作工人的劳动强度，钻杆上卸扣装置总成上的倾斜装置可以使吊环、吊卡向下摆至鼠洞，大大降低了人身事故的发生机率。

浅谈石油机械——顶驱结构与发展摘要：顶部驱动钻井装置是20世纪80年代兴起的新型钻井技术,是旋转钻井技术的一项重大突破,在国际石油工业中得到迅速发展和应用,顶驱装置的应用明显提高了钻井作业的速度和效率,已成为石油钻井先进装备的代表。

虽然国产顶驱在设计制造时都引进了国外的先进技术,但同国外的顶驱相比,国产顶驱的质量和性能等方面仍然存在着或多或少的问题。

因此,顶驱整体的设计与研究,对缩短与国外之间的技术差距、提高顶驱产品的技术含量、提升顶驱产品的品质具有重要的现实意义。

关键词：顶驱结构、发展、性能特点1顶驱装置1.1顶驱装置概述及结构顶驱的全称为顶部驱动钻井装置TDS（TOP DRIVE DRILLING SYSTEM），是美国、法国、挪威近20年来相继研制成功的一种顶部驱动钻井系统。

它可从井架上部空间直接旋转钻杆，沿专用导轨向下送进，完成钻杆旋转钻进，循环钻井液，接立柱，上卸扣和倒划眼等多种钻井操作。

该系统显著提高了钻井作业的能力和效率，并已成为石油钻井行业的标准产品。

自20世纪80年代初开始研制，现在已发展为最先进的整体顶部驱动钻井装置IDS（INTEGRATED TOP DRIVE DRILLING SYSTEM），是当前钻井设备自动化发展更新的突出阶段成果之一。

顶部驱动装置的出现，使得传统的转盘钻井法发生了变革，诞生了顶部驱动钻井方法。

顶部驱动钻井装置的旋转钻柱和接卸钻杆立根更为有效的方法。

该装置可起下28米立柱，减少了钻井时三分之二的上卸扣操作。

它可以在不影响现有设备的条件下提供比转盘更大的旋转动力，可以连续起下钻、循环、旋转和下套管，还可以使被卡钻杆倒划眼。

图1．1为我公司生产的DQ70III-A型顶驱主要部件图。

图1．1我公司生产的DQ70III-A型顶驱主要部件图1.2顶驱的特点作为当前最新的钻井方式，有许多不同于方钻杆钻井的优点。

同以前的方法相比，顶部驱动钻井装置还有一些特定优点：1．在起下钻及遇阻遇卡时，能及时旋转钻杆和循环泥浆。

顶驱系统与传统转盘系统的区别顶驱系统包含有很多的钻井平台设备，也增加了传统没有的设备，顶驱系统的最终目标是将实现钻井的高度自动化，将钻井工人从危险而又繁重的作业中解放出来。

比如我们说钻机A装备了顶驱系统，而钻机B没有装备顶驱系统，那么钻机A可以替代的钻机B的设备功能就不单单是转盘功能，还有其他的平台设备（比如水龙头）的功能。

也就是说，钻机A中的顶驱中内置了一个异步电动机以及和它配合的旋转机械，它可以代替转盘的功能。

所以，单纯拿转盘去与顶驱比较是没有意义的，只是在电控上他们的电机同样可以用变频器驱动，可以相互替代（如果电机功率差的不是很大的话）。

如果非要分析这个顶驱有什么好处，就必须非常了解钻井的工艺。

顶部驱动钻井装置有以下主要部件和附件构成：l）水龙头-钻井马达总成（关键部件之一）；2）马达支架/导向滑车总成（关键部件之一）；3）钻杆上卸扣装置总成（关键部件之一，它是体现顶部驱动钻井装置最大优点的设备）；4）平衡系统；5）冷却系统；6）顶部驱动钻井装置控制系统；7）可选用的附属设备。

水龙头+钻井马达总成=传统钻井中的水龙头+转盘，在传统钻机中水龙头和转盘是不相干的独立设备；钻杆上卸扣装置总成=传统钻井中的液压猫头+吊环装置+倾斜装置+新增的其他设备（比如说内置防喷器2台、缓冲缸2个）；冷却系统=传统钻机中的转盘风机及风道系统；马达支架/导向滑车总成、平衡系统为配合顶驱结构而新增的系统；顶部驱动钻井装置控制系统也是为了适应顶驱的集成控制而新增的系统。

顶驱系统的工作方式无需方钻杆，无需大勾。

下面总结顶驱系统相对于传统转盘钻机系统的优点再结合说明所涉及的工艺过程：1)立柱钻井,节约了三分之二的接单根时间利用转盘带动方钻杆钻井时,受方钻杆的限制,每钻完9米左右就需要停泵接一个单根。

而顶部驱动装置实现了立柱钻井,直接接上一根立柱就可以实现继续钻进,节约了三分之二的接单根时间。

所谓立柱（也叫立根），是指事先就把几根钻杆接起来，如一根钻杆9米左右，一根立根就可能有28米左右，由3根钻杆连接而成，立根在二层台上摆放和加接。

顶部驱动钻井系统的经济技术评价1 / 18第一节一般经济技术评价随着第一台顶部驱动钻井装置在1982年2月问世以来，许多装卸钻杆的操作装置也相应的被改进或淘汰，它已取代了传统的方钻杆转盘系统，由此产生的经济效益评价，也是钻井行业关注的重要问题。

纵观油田钻井历史，显而易见的是所用的一些钻井工具自发明80～100年以来没有发生很大改变，但是，在石油工业的其他领域新技术在驱使我们以快步伐前进，虽然基本钻井机械变化不大。

纵览其他钻井工业，如采矿建筑和水井钻井工业，也表明，从经济角度出发，用转盘钻井的钻井效率不佳，而应该采用顶部驱动钻井装置钻井。

许多“下一代”油田钻机正处于设计和建造期，例如加拿大西部就有50多部，其中三分之一采用轻便顶部驱动钻井系统，或在其钻井设计中考虑安装顶部驱动钻井装置，也有的干脆就是顶部驱动钻井钻机设计。

传统的方钻杆转盘钻井模式，正在退出历史舞台，已是不争的事实。

因此，很自然地，评价顶部驱动钻井装置的经济效益，其出发点是将使用顶部驱动钻井装置钻井作业和不使用顶部驱动钻井装置而用常规装备钻井加以比较；还应将使用顶部驱动钻井装置后，用顶部驱动钻井装置钻进和不用顶部驱动钻井装置辅助工作时间加以比较。

一、顶部驱动钻井装置和常规钻进设备的比较1、钻井效率明显提高l）从钻井到起下钻或起下钻恢复钻进状态下，钻井装置不存在常规钻机的上、卸扣水龙头和造成的时间损失。

2）不存在常规钻机转盘方补心蹦出所造成的停工。

3）不用钻鼠洞。

4）定向钻井时，以整个立柱底端连接上扣，从而减少了常规钻井接单根上提钻柱需从新定工具面角的时间。

5）在井下纯作业时间更多，上扣、起下钻、测量和其它非纯钻业时间减少。

2．立柱钻进节省大量时间2 / 181）减少了坍塌页岩层扩眼或清洗井底的时间。

2）在扩眼和套管下扩眼作业中，减少了钻进时间。

3）在井径不足需扩眼或首次下入足尺寸稳定器进行扩眼时，减少了钻井时间。

4）在同一平台钻丛式井，不用甩钻具或卸立柱。

绪言司钻们在打钻之前常说：“让我们把钻头下到底，并旋转起来。

”实际这指的是一种特殊钻井工艺－－旋转钻井。

旋转钻井是通过旋转钻柱和钻头来打井。

今天，旋转钻井成为一种标准工业，但并不总是这样。

旋转钻井1900年，在德克萨斯州才开始的。

在这之前，石油人打井用的是顿钻的方法。

这种方法就是利用工具－－钻头、绳子。

绳子与其它设备连接起来，重复地上提和下放一个沉重钻头来在地层中吨出一个井眼。

顿钻有两缺点：钻头产生岩屑仍留在井中。

顿钻系统没办法把它们从井眼中捞出来。

最终，岩屑堆积起来以及于钻头反复切屑旧的岩屑而不是新地层。

基于这一点，钻头不再有进尺。

因此，工作人员不得不停不来而打捞岩屑。

但是，更为糟糕的是一些疏松地层的坦塌包住了钻头，使定根本一能够打钻。

旋转钻井解决了在疏松地层井壁坦塌物和顿钻中的打捞岩屑这些问题。

旋转钻井的优越之处在于当定在旋转钻头钻进时，岩屑同时也被携带出来。

无论地层是多么疏松，在钻头钻进的同时，岩屑被移走，这保持了井底的清洁。

与顿钻不同的是旋转钻井通过钻杆把钻头下到井底。

钻头的直径大于钻柱的直径，所以定钻出来的井眼直径大于钻柱的直径。

因而在井壁与钻柱之间有一个环形空间。

在旋转钻井中，有一台大功率的泵一循环钻井液，钻井液从钻柱到井底，又通过环空返回地面。

在钻井的同时，钻井液通过环形空间把岩屑携带到地面。

在泵把干净钻井液再次循环到钻柱前，在地面有专门的机械设备来清洁钻井液。

无论钻头在井底还是在钻井过程中，泵始终在循环钻井液。

称着旋转系统的地面设备使旋转钻井成为可能。

钻机用两个旋转系统中的一个：转盘系统或顶驱系统。

在二十世纪的中前期，自从旋转钻机统治钻井以来，转盘一直被使用和改进。

一种相对比较新的旋转钻井法是使用顶驱。

在1970S，顶驱发展起来，并在1980S以后，钻机的主人开始大量使用它们。

尽管顶驱较贵，但它仍被普遍使用，因为它比普通的转盘系统更为有效。

顶驱是一种动力水龙头。

顶驱像通常的水龙头一样，被悬挂在大钩上，但是，与水龙头不同的是，它有一个强有力的马达。
