Zebra Bar-one使用说明
Version Update History
Date Reason/Progress Version Initialization/Revision
Content
1软件的安装及运行3 1.1安装Bar-one5.0软件 (3)
1.2运行程序 (5)
2软件的设置与运行5 2.1菜单及按钮说明 (5)
2.2选择打印机 (6)
2.3新建标签文檔 (6)
2.4设置标签文档 (6)
2.5条形码设定 (7)
2.6打印文本 (8)
2.7画线 (8)
2.8画圆 (8)
2.9画矩形 (8)
2.10添加图形 (8)
2.11添加变数（以流水号为例） (9)
2.12给流水号加前缀或后缀 (10)
2.13设置打印参数 (11)
3打印标签11 3.1测试打印 (11)
3.2连续打印 (12)
3.3产生机器码 (12)
1软件的安装及运行
1.1安装B a r-o n e5.0软件
Bar-one5.0存放在公用文件夹\\auskit\Public\BAR-ONE
在此目录找到【setup.exe】”这个文件并双击它,软件开始安装→再在选择语言中选取【英语】，→单击【确定】，安装程序继续，→再单击
【Next】，→【Yes】，在如下的对话框中填入用户姓名、公司名称，
在Serial中输入如图所示的序列号(\\auskit\Public\BAR-ONE\sn.txt中
有序列号)，
→再单击【Next】出现如下的对话框（单击Browse 可更改安装路径）
→再四次单击【Next】, 出现如下的对话框,在Printer List栏选择打印机为
【Z105S/105SE -300dpi】,Port选择【COM1】,Baud Rate:选择【9600】,Data Bits:选择【8】,Parity:选择【None】,Stop Bits:选择【1】,Flow Control:选择【X-ON】
→然后单击【Next】，安装程序将自动完成安装工作。

→有时我们可能会手动打印一些带中文的标签,所以安装完成后需要修改
C:\BARONE\Bin\setup.ini文件,
将这两行前面的分号去掉即可,如下图
1.2运行程序
执行【开始】→【所有程序】→【Zebra BAR-ONE v5.0】→单击【Design
Program】即可运行程序，程序初始运行接口如下：
2软件的设置与运行
2.1菜单及按钮说明
软件运行后如下图所示:
菜单在最上面自左向右为:如下图
【File】-文件, 【Edit】-编辑, 【Veiw】-视图, 【Label】-标签, 【Options】-选项, 【ODBC】-数据库联接, 【Report】-报表, 【Window】-窗口, 【Help】-帮助
按钮在第二行从左向右依次为:
【新建文档】, 【打开文档】, 【保存文档】, 【剪切】, 【复制】, 【粘贴】, 【撤消】, 【重复】, 【指针】, 【条码】, 【线条】, 【圆】, 【字符】, 【变量】, 【图形】, 【测试打印】, 【打印】, 【放大】, 【缩小】, 【帮助】
2.2选择打印机
单击【File】→【Printer setup】→【Main printer】弹出如下图所示
→在【Printer Type】选项选择Z105S/105SE-300dpi
→在【Port】选择COM1: 其它使用默认值. →单击【OK】完成设定.
2.3新建标签文檔
单击【File】→【New】即可。

2.4设置标签文档
单击【File】→【Label setup】,或单击【Label】→【Setup】出现对话框，
如下图所示：
【Label dimensions】中设定标签的宽度和高度, 【Width, Depth】,
【Margins】中设定上边距和左边距【Left, Top】,
【Units】中设定度量单位【mm】-毫米, 【inches】英寸,
【Label description】中设定一些标签的备注,
【Media details】中设定每排打印标签数,以及多排间的水平间距,是否连续纸张,设定为黑标传感器,连续纸坚直间距
【Duplicate labels】设定每张标签打印数量从所选字段获得,每张标签打印数量,是否重复打印这张标签.
以上根据你的需要进行设定,好后单击【OK】即可.
2.5条形码设定
单击条码按钮【】，出现如下对话框：
【 Symbology】选择barcode 类型,
然后在下一选项栏中选择数据来源类型,这里选择固定的数据【Fixed】, 在【Data】对应的输入栏内输入要打印的数据,如果要设置校验码请将【Check digit】前的复选框打勾.
【 Human Readable configuration】设定是否显示条码的数据【Off】,条码数据显示在上面【Above】,条码数据显示在下面【Below】
【Attributes】如果想隐藏此条码请在【Hidden】前的复选框里打勾
【Module width】点击上下按钮【】设定条码的线宽
【Bar height】设定条形码的高度
【Ratio】设定粗细线比率
【Overall width】条码总宽度计算方式如下：
Code 128 长度= ((35+11 x 字符个数) x放大倍数)/12 mm
Code 39 长度= ((3 x 粗细线比率+7) x 放大倍数x ( 字符个数+2))/12 mm PS：粗细线比率一般默认为3，也可以是2，不可以为其它数据
放大倍数可以是任意整数，1，2，3……
【Position】设定条码与打印原点的左边距(X)和上边距(Y)
2.6打印文本
单击【文本输入按钮】，在需要输入文本的地方点击鼠标即可输入文本。

2.7画线
单击【画线按钮】，在需要画线的地方拖动鼠标即可画线。

2.8画圆
单击【画圆按钮】，在需要画圆的地方拖动鼠标即可画圆。

2.9画矩形
单击【矩形按钮】，在需要画矩形的地方拖动鼠标即可画矩形。

2.10添加图形
单击【插入图形按钮】，出现如下对话框：
在【Logo filename】中输入文件所在路径和文件名,或单击【Browse】，选取相应的档，在需要画图形的地方单击鼠标即可。

2.11添加变数（以流水号为例）
单击【】，出现如下对话框：
选取【Serial Number】， 再单击【Define】,出现如下接口：
→在【File name】中输入流水号文件名（不要改变路径），→在【Current Value】中输入初始值，→两次单击【OK】，在需要流水号的地方单击鼠标即可。

2.12给流水号加前缀或后缀
→单击上面作好的流水号，→再击右键，出现如下对话框：
→单击【Advanced】,→再单击【Define】，出现如下对话框：
在【Data Define String】对话框中，在行首或行尾输入要加入的文本（不要将该行文字删除），再两次单击【OK】即可。

2.13设置打印参数
单击菜单【Label】 【Print Options】,出现如下对话框。

在【Print speed】设置打印速度,在【Darkness】设置当前打印温度,在【Label top adjustment】设置上移或下降的点数. 其它等都设定好后单击【OK】按钮即可
3打印标签
3.1测试打印
设计好卷标，联接好打印机后，单击【测试打印】按钮即可将当前标签打印出来。

3.2连续打印
设计好卷标，联接好打印机后，单击【打印】按钮后出现如下对话框：
输入要打印的数量，单击【Print】按钮即可将当前标签打印出来。

3.3产生机器码
设计好标签，单击【打印】按钮,出现如下对话框，然后选择【Redirect file】的复选框打勾，再点【Print】按钮，机器码就在C:\BARONE\Formats\test.out中,如下图所示.。

合集下载

安伯格操作说明

安伯格操作说明

安伯格操作说明安伯格操作说明1：引言本操作说明旨在提供安伯格的使用指南，包括安装、设置、操作和维护等相关内容。

在使用本操作说明前，请确保您已仔细阅读本文档并理解其中的指导和提示。

2：安装2.1 系统要求在开始安装安伯格之前，请确保您的计算机满足以下最低系统要求：- 操作系统：Windows 7或更高版本，或macOS 10：13或更高版本。

- 处理器：双核2 GHz以上处理器。

- 内存：4 GB以上内存。

- 存储空间：至少500 MB的可用存储空间。

2.2 和安装下面是安伯格的和安装步骤：- 在安伯格官方网站最新版本的安伯格安装程序。

- 双击安装程序文件，按照提示完成安装过程。

- 安装完成后，您可以在开始菜单（Windows）或应用程序文件夹（macOS）中找到安伯格的快捷方式。

3：设置3.1 基本设置在第一次运行安伯格时，您需要进行一些基本设置：- 打开安伯格应用程序。

- 在设置选项中，您可以设置默认保存路径、语言、界面主题等个性化选项。

- 保存按钮保存您的设置。

3.2 连接设备安伯格可以通过USB接口连接到计算机。

以下是连接设备的步骤：- 将安伯格连接到计算机的USB接口。

- 如果是首次连接，请等待计算机识别并安装设备驱动程序。

- 在安伯格应用程序中，连接按钮连接到设备。

4.1 创建项目在安伯格中，您可以创建和管理不同的项目。

以下是创建项目的步骤：- 在安伯格主页上，新建项目按钮。

- 输入项目名称和描述等相关信息。

- 创建按钮创建项目。

4.2 导入数据安伯格支持导入各种数据文件。

以下是导入数据的步骤：- 在项目详情页上，导入数据按钮。

- 选择要导入的数据文件，确认按钮。

- 安伯格将自动解析和导入数据文件中的数据。

4.3 标注数据在安伯格中，您可以标注和注释数据。

以下是标注数据的步骤：- 在项目详情页上，选择要标注的数据。

- 使用标注工具对数据进行标注和注释。

- 保存标注结果，并可以导出为各种格式的文件。

百特数显表操作方法之欧阳与创编

百特数显表操作方法之欧阳与创编

百特智能数显表说明书工作状态下按SET显示LOCY→按SET输入密码18→按SET显示RAN9→按SET通过△▽选择分度号→按SET显示Poin设置小数点→按SET显示r9.00设置量程下限→按SET显示r9.FS设置量程上限工作状态下按SET→通过△▽选择COrr按SET显示old.1→按SET通过△▽修正温度值参数设定说明：Locy：菜单上锁操作入口；按SET键确认；按△▽键退出；开锁密码为18Ran9.:分度号和量程设置入口；按SET键确认；按△▽键退出010/…/y：分度号设置；按△▽键设置；按SET确认PoIn:小数点位置设置；按△▽键设置；按SET确认R9.00:量程零点设置；按△▽键设置；按SET确认R9.FS：量程满度设置；按△▽键设置；按SET确认Corr：量程迁移和滤波时间设置菜单入口；按SET 键确认；按△▽键取消Old.1：修正温度值；按△▽键设置；按SET确认按键说明：△：变更参数设定时，用于增加数值SET：参数设定确认键▽：变更参数设定时，用于减少数值常见故障处理：仪表通电不亮：供电电源未接入，正确接入仪表电源;接触不良，取出表芯确认弹片接触是否良好。

LED屏显示:broy分度号选择错，选择与输入信号相符的分度号；输入信号太大，调节与输入信号保证在仪表范围内；信号短线，正确接入信号线。

H.oFL.分度号选择错，选择与输入信号相符的分度号；输入信号太大，调节与输入信号保证在仪表范围内；仪表标定错误，选择正确标定信号重新标定。

L.Ofl.:选择与输入信号相符的分度号；输入信号太小，调节与输入信号保证在仪表范围内；仪表标定错误，选择正确标定信号重新标定昌辉SWP系列智能仪表说明书控制方式：1、正确的接线仪表卡入表盘后，请参照仪表随机接线图接妥输入、输入及电源线，并请确认无误。

2、仪表的上电本仪表与电源开关，接入电源即进入工作状态。

3、仪表设备号及版本号的显示仪表在投入电源后，可立即确认仪表设备号及版本号。

魄力8组合工具中文说明书

魄力8组合工具中文说明书

1.电池手柄①连接点②轨道③释放滑块④安全开关⑤触发点⑥充电指示灯（不是PH09）⑦LED 灯（不是PH09）⑧带环2.特点和操作方法1.请更改驱动方向或者释放这个安全触发点。

当你更换电池或者是其他配件的时候移动到中心位置。

2.阅读手册所有客户用这个机器的时候首先要阅读和理解所有的资料和警告标签关于这台机器和其他材料的。

3.保护视力，听力和呼吸。

4.穿戴合适的衣服。

5.按下触发器，通过压力来改变控制速度。

6.旋转开关激活LED 工作灯。

7.在这个方向滑动双面到一定位置来释放电池手柄。

8.按下这个地方可显示电量。

9.展开这个带环从手柄的前方，直到click这个位置。

然后再收回到这个click位置。

3.安装电池手柄插入电池手柄对齐电池手柄上的轨道插入工具里面或者是充电直到感觉到他们完全契合和平整。

移开电池手柄握住和滑动两个滑动开关，将电池手柄从机器里拔出来。

LED 指示灯第一个是红灯，第二个是黄灯，第三个是绿灯。

满电的时候是绿灯亮还有一半电池的时候是黄灯亮电池电量低的时候是只有红灯亮。

改变电量按下在电池边上的第一个黑色按钮，他就会显示现在的电量是多少。

红色的灯说明现在电量很低。

红色加黄色的灯说明电池还能维持一段时间。

红色加黄色加绿色一块显示说明是满电。

更换充电过程是这些灯来回循环的过程，先是红灯，黄灯，绿灯然后又红灯，黄灯，绿灯，然后又红灯，这样来回循环下去直到电池充满电。

当所有的灯都亮了不来回的闪了，电池就充满电了。

警告指示温度保护当高温的时候电池的红色灯将不停的显示，这预示着我们要把温度降到75摄氏度或者167 华氏温度。

电流保护高电量消耗导致电池内的电压低（例如工具被卡住时），红色的灯会快速闪烁10秒，打开卡住之物，重新启动该工具。

充电注意：电池充电必须提供充足的电量，确保电池能完好的充满电，第一次使用前必须给电池充满电。

电池要保持干燥，不要进水。

必须有特定的充电器给电池充电或者其他可以代替的东西。

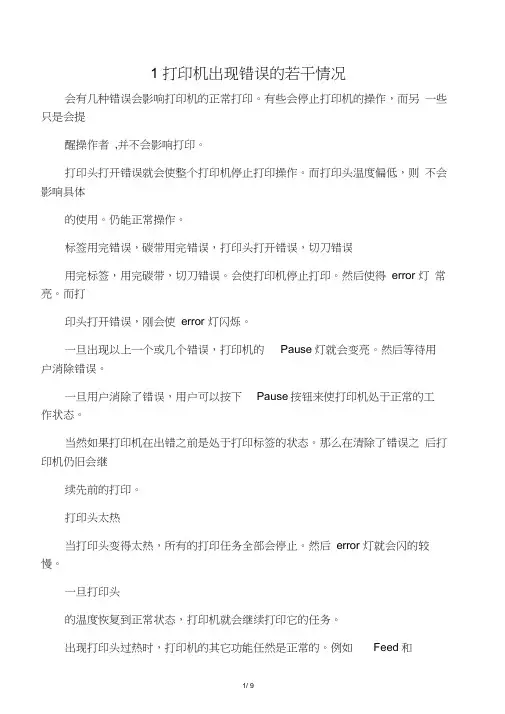

ZEBRA105SL打印机的常见问题解决
