平行集束导线低压架空线路及施工工艺要求

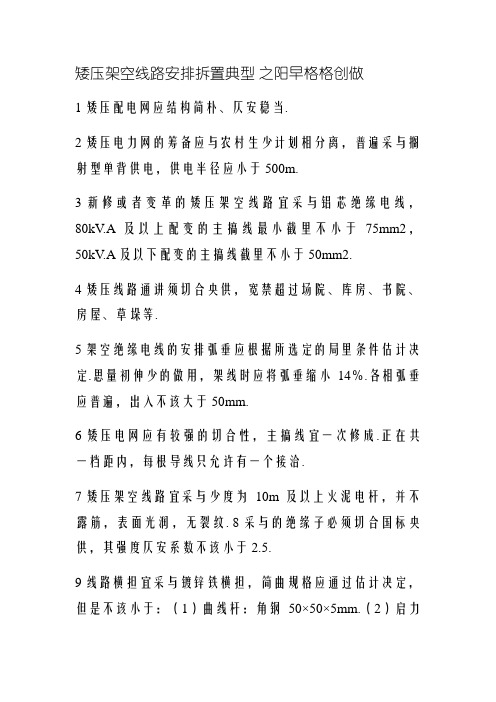

矮压架空线路安排拆置典型之阳早格格创做1 矮压配电网应结构简朴、仄安稳当.2 矮压电力网的筹备应与农村生少计划相分离，普遍采与搁射型单背供电，供电半径应小于500m.3 新修或者变革的矮压架空线路宜采与铝芯绝缘电线，80kV.A及以上配变的主搞线最小截里不小于75mm2，50kV.A及以下配变的主搞线截里不小于50mm2.4 矮压线路通讲须切合央供，宽禁超过场院、库房、书院、房屋、草垛等.5 架空绝缘电线的安排弧垂应根据所选定的局里条件估计决定.思量初伸少的做用，架线时应将弧垂缩小14％.各相弧垂应普遍，出入不该大于50mm.6 矮压电网应有较强的切合性，主搞线宜一次修成.正在共一档距内，每根导线只允许有一个接洽.7 矮压架空线路宜采与少度为10m及以上火泥电杆，并不露筋，表面光润，无裂纹. 8 采与的绝缘子必须切合国标央供，其强度仄安系数不该小于2.5.9 线路横担宜采与镀锌铁横担，简曲规格应通过估计决定，但是不该小于：（1）曲线杆：角钢50×50×5mm.（2）启力杆：角钢2根50×50×5mm. 10 线路档距，普遍采与下列数值：（1）铝绞线：集镇战乡村为40～50m.（2）架空绝缘电线：普遍为30～40m.11 导线火仄线间距离，不该小于下列数值：（1）铝绞线：档距正在50m及以下为0.4m，靠拢电杆的二导线间距离不该小于0.5m.（2）架空绝缘电线：档距40m及以下为0.3m，靠拢电杆的二导线间距离不该小于0.4m. 12 矮压线路与下压线路共杆架设时，横担间的笔曲距离不该小于下列数值：曲线杆：1.2m，分收战转角杆1.0m.矮压线路不该与强电线路共杆架设.13 共杆架设的矮压回路，横担间的笔曲距离不该小于下列数值：曲线杆：0.6m；分收杆、转角杆0.3m.14 推线宜采与镀锌钢绞线，强度仄安系数不该小于2.0，截里不该小于25mm2，必须拆设与线路电压等第相共的推紧绝缘子.推紧绝缘子应拆正在最矮导线以下、下于大天3m 以上的部位，其强度仄安系数不该小于3.0.15 推线坑、杆坑的回挖土应每挖0.3m夯真一次，末尾须培起超过大天0.3m的防重土台. 16 正在三相四线制供电系统中，整线截里宜与相线截里相共.17 接户线采与耐气候型散乙烯绝缘线，截里积不该小于16mm2.18 接户配电箱内应拆设有明隐断启面的启闭、过流呵护拆置战电能计量拆置.电能计量拆置应统一使用本电力部量检核心接受允许进网的86系列电能表，电气化村逐步推广试用少寿命电能表.19 沿墙敷设的套户线应采与耐气候型绝缘电线，截里积不该小于10mm2，二收援面间的距离不该大于4m.20 进户线采与耐气候型绝缘电线，截里积不小于6mm2，进户线与通讯线、电视天线、广播线必须分启进户.21 进户线脱墙时，应套拆硬(硬)绝缘管，电线正在室中应搞滴火直.脱墙绝缘管应内下中矮，二端暴露墙壁的部分不该小于10mm，滴火直最矮面距大天小于2m时，进户线应加绝缘护套.进户线进户后应加拆熔丝盒.22 接户线战套户线对于大天的笔曲距离不该小于2.5m，可则应加拆电杆.23 每一接户线所戴户数不得超出5户，且所有用户必须由接户配电箱内配电拆置所统制.24 接户线、套户线与通讯线、广播线接叉时，其笔曲距离不该小于下列数值：（1）接户线、套户线正在上圆时0.6m.（2）接户线、套户线正在下圆时0.3m.。

低压架空线路设计安装规范
1 低压配电网应结构简单、安全可靠;
2 低压电力网的布局应与农村发展计划相结合,一般采用放射型单向供电,供电半径应小于500m;
3 新建或改造的低压架空线路宜采用铝芯绝缘电线,80kV.A及以上配变的主干线最小截面不小于75mm2,50kV.A及以下配变的主干线截面不小于50mm2;
×
路电压等级相同的拉紧绝缘子;拉紧绝缘子应装在最低导线以下、高于地面3m以上的部位,其强度安全系数不应小于3.0;
15 拉线坑、杆坑的回填土应每填0.3m夯实一次,最后须培起高出地面0.3m的防沉土台; 16 在三相四线制供电系统中,零线截面宜与相线截面相同;
17 接户线采用耐气候型聚乙烯绝缘线,截面积不应小于16mm2;
18 接户配电箱内应装设有明显断开点的开关、过流保护装置和电能计量装置;电能计量装置应统一使用原电力部质检中心批准允许进网的86系列电能表,电气化村逐步推广试用长寿命
电能表;
19 沿墙敷设的套户线应采用耐气候型绝缘电线,截面积不应小于10mm2,两支持点间的距离不应大于4m;
20 进户线采用耐气候型绝缘电线,截面积不小于6mm2,进户线与通讯线、电视天线、广播线必须分开进户;
21 进户线穿墙时,应套装硬软绝缘管,电线在室外应做滴水弯;穿墙绝缘管应内高外低,两端露出墙壁的部分不应小于10mm,滴水弯最低点距地面小于2m时,进户线应加绝缘护套;进户线进户后应加装熔丝盒;。

高、低压架空线安装要求模版1. 基本要求1.1 架空线安装应符合国家有关电气安装规范和标准的要求。

1.2 架空线安装应由具备相应资质和电力工程施工经验的单位或个人进行，并应进行必要的安全培训。

1.3 架空线安装应严格按照设计方案进行，并经相关部门批准后进行施工。

1.4 架空线安装应考虑线路的正常运行、维护和检修的需要，保证线路的可靠性、安全性和持久性。

1.5 架空线安装中使用的材料和设备应符合国家有关标准和规范，并具备相应的质量合格证明。

2. 安全要求2.1 架空线安装应遵循安全第一的原则，确保人身安全和设备的安全使用。

2.2 架空线安装中应加强现场安全管理，设立相应的警示标志和警示牌，确保施工现场的安全。

2.3 架空线安装中施工人员应配备必要的安全防护装备，严禁在施工中违章操作和违规行为。

2.4 架空线安装中应遵守五不操作原则：不高压下挖、不带电安装、不擅自拆动、不盲目操作和不随意改造。

2.5 架空线安装中应进行必要的隔离和封闭措施，确保施工过程中不对周边环境和设施造成影响。

3. 设计要求3.1 架空线的设计应满足电力供应的需求，并兼顾现场环境、功能和美观等要素。

3.2 架空线的设计应符合相关电气安全规范和标准，确保线路的正常运行、维护和检修的需要。

3.3 架空线的设计应充分考虑线路的负荷特性、电力损耗、电线杆的数量和位置等因素，保证线路的经济合理性和可行性。

3.4 架空线的设计应考虑农村地区和城市地区的实际情况，采用相应的线型和材质，确保适用性和可靠性。

3.5 架空线的设计应遵循“合理性、安全性、经济性”的原则，兼顾线路的投资成本、运行成本和维护成本。

4. 施工要求4.1 架空线施工前应进行现场勘测和测量工作，确保设计方案的准确性和施工的可行性。

4.2 架空线施工应依据设计方案进行，保证线路的正确安装和固定，杜绝施工质量问题。

4.3 架空线施工中应使用合格的电线材料和设备，严禁使用伪劣产品。

高、低压架空线安装要求范本一、前言高、低压架空线是电力传输和配电的重要组成部分，其安装质量直接关系到电网的安全运行和供电质量。

为确保高、低压架空线的安装工作符合相关规定和标准，特制定本安装要求范本，以供施工方参考和执行。

二、安装要求1.安全要求(1)施工期间，必须严格遵守电力行业的安全操作规程，做到事故预防和安全防范措施，保障人身安全。

(2)施工人员必须穿戴符合标准的安全防护装备，如安全帽、绝缘手套、防滑鞋等，并接受相关安全培训。

(3)在高压线路附近施工时，必须设立有效的安全警戒线，禁止非施工人员进入施工区域。

(4)施工期间，必须保持施工现场整洁，防止杂物堆积和灰尘等杂质污染线路。

2.材料要求(1)高、低压线要使用符合国家标准的电缆材料，保证电力传输的安全和可靠。

(2)高、低压线材料的选择应根据设计要求，包括额定电压、额定电流、导体材质、绝缘材料等。

(3)使用的接线头、接地装置等辅助材料必须符合国家标准，并经过相关部门的检验合格。

3.架设要求(1)架空线的架设应按照设计图纸和相关标准进行，保证安全、牢固和美观。

(2)架设过程中，应根据实际情况选择合适的支架和悬挂装置，确保线路的垂直度和水平度。

(3)架空线的安装高度应符合相关规定，避免与其他设施接触或交叉。

(4)架空线的悬挂应采用合适的夹具，牢固且不易松动，避免造成线路跳线等故障。

4.接地要求(1)高、低压架空线的接地是保证电力传输安全和有效的重要环节，应严格按照相关规定和标准进行接地处理。

(2)接地线材料应符合标准要求，接地电阻应达到规定的限制范围。

(3)接地线应埋设在深度合适的地下，避免遭受外界损害，确保接地的可靠性。

(4)接地点应选在干燥、通风良好的地方，避免锈蚀和腐蚀影响接地效果。

5.绝缘与保护要求(1)高、低压架空线的绝缘应符合相关规定和标准，绝缘材料应具备良好的绝缘性能和耐电弧能力。

(2)在过雨季节或多湿环境下，应加强对绝缘的检查和维护工作，确保绝缘的良好状态。

低压线路架设施工方案1. 引言低压线路架设是城市电力系统中一个至关重要的环节。

它涉及到电力供应的可靠性和稳定性，直接关系到居民和企业的正常用电。

本文将介绍一种低压线路架设的施工方案，包括前期准备工作、施工步骤和关键注意事项。

2. 前期准备工作2.1 设计方案在施工前，我们需要准备一份完整的低压线路架设设计方案。

该方案应包括线路的路径、投资预算和所需材料清单。

设计方案应符合相关的电力规范和安全要求。

2.2 材料和设备采购根据设计方案，我们需要采购所需的材料和设备。

常用的材料包括电缆、输电塔、各种接头和保护设备等。

在采购过程中，我们需要确保材料和设备的质量可靠，并与供应商协商好交货时间和方式。

2.3 土地准备在施工前，需要对线路的路径进行土地准备工作。

这包括清理和平整线路上的土地，确保施工过程中没有障碍物。

如果需要穿越居民区或农田，还需要获取相关的土地使用许可。

2.4 施工人员培训为了保证施工质量和安全，需要对参与施工的人员进行培训。

培训内容包括施工操作规程、安全注意事项和紧急事故处理等。

培训结束后，需要对参与培训的人员进行考核，确保他们了解并能够正确执行相关要求。

3. 施工步骤3.1 线路布设根据设计方案，先确定好线路的布设路径。

在布设过程中，要尽量避免与其他设施（如地下管道、通信线路等）相冲突。

同时需确保线路的安全间距，避免与建筑物或树木等物体接触。

3.2 塔基施工根据设计方案和布设路径，确定塔基的位置和数量。

对于较大的低压线路，塔基是支撑线路输电塔的重要基础。

在塔基施工过程中，需要按照相关标准和规范，对土地进行开挖、清理，同时确保塔基的稳固性和承载能力。

3.3 电缆敷设在完成线路布设和塔基施工后，开始进行电缆敷设工作。

根据设计方案和布设路径，将电缆从输电塔顶端沿着线路路径敷设至终点。

在敷设过程中，要小心避免电缆受到损坏，并确保电缆的安全间距。

3.4 进行接头和绝缘处理当电缆敷设完毕后，需要对接头和绝缘进行处理。

高、低压架空线安装要求高、低压架空线安装是电力系统建设中非常重要的一项工作，其合理的安装要求能够保障电力线路的正常运行与安全性。

以下将就高、低压架空线安装的要求进行详细阐述。

高、低压架空线安装要求（二）1. 线路选线：应根据电力系统的负荷情况、输电距离、地形和气象等因素，选用适当的导线型号和规格。

导线应具有足够的导电能力、机械强度和耐气候性能。

2. 杆塔选择：杆塔数量和布置要满足电气及机械强度要求。

杆塔应选用合适的材质和结构形式，并经过必要的防腐处理，以延长其使用寿命。

3. 导地线配置：导地线的长度、规格和配置应根据导线的电导率、工频电压降和接地电阻要求进行计算和选择。

4. 绝缘设施：高压架空线路中的绝缘子、绝缘线、绝缘子串等设施，应满足绝缘性能和安全要求。

绝缘子表面应保持清洁，不得有裂纹、破损和污秽现象。

5. 接头和连接：导线的接头应严格按照设计要求进行剪切、镊子和压接等工艺操作，保证接头的牢固可靠，接触电阻符合规定要求。

6. 张力和走线：导线的张力应根据设计要求进行调整，并应设有张力计进行监测。

导线的走线必须符合安全、合理和美观的要求。

高、低压架空线安装要求（三）1. 导线选用：低压架空线的导线选用应根据电流负荷和输电距离等因素进行合理选择。

2. 杆塔选择：低压架空线的杆塔应选用适当的材质和结构形式，并具有足够的机械强度和耐腐蚀性能。

3. 接地设施：导线的接地应符合电气接地标准，并应设置良好的接地设施，以保证系统的安全运行。

4. 张力和走线：导线的张力应适当，不得过大或过小，并应设有张力计进行监测。

导线的走线应符合设计要求，并应保证走线的整齐、美观和安全。

5. 接头和连接：导线的接头应使用合适的接头盒进行连接，并应严格按照设计要求进行剪切、镊子和压接等工艺操作。

接头的接触电阻应符合规定要求。

6. 绝缘设施：低压架空线路中的绝缘子、绝缘线等设施应符合绝缘性能和安全要求。

绝缘子表面应保持清洁，不得有裂纹、破损和污秽现象。

2023年高、低压架空线安装要求在2023年，高、低压架空线安装仍然需要满足一系列的要求，以确保电网的安全运行和人员的生命财产安全。

以下是对于2023年高、低压架空线安装的一些要求：1. 安装位置选择：- 高压架空线应远离居民区、景区、水库、燃气管线等重要场所，并尽量避开山地、水域等复杂环境；- 低压架空线应保持安全距离隔离，避免与高压线或其他潜在危险源接近。

2. 材料选择：- 架空线材料应符合相关国家标准，并具备良好的导电性、耐腐蚀性和机械强度；- 电线支架、绝缘子等相关部件的材料应符合耐候、耐久性的要求。

3. 架设高度：- 高压架空线的架设高度应符合电力规范的要求，以确保架设线路的安全性和通行性；- 低压架空线的架设高度应远离人类接触范围，以确保人员安全。

4. 牵引力和张力：- 架设过程中需要对架设电线采取适当的牵引力和张力，以确保电线的拉力适中；- 牵引力和张力的大小应根据具体情况进行调整，避免电线过度牵拉或过度松弛。

5. 绝缘措施：- 高压架空线应采取适当的绝缘措施，以防止线路带电物与周围物体的接触，减少漏电事故发生的可能性；- 低压架空线也应采用绝缘措施，以减少线路与周围物体的接触，提高人员的安全性。

6. 跨越物处理：- 架设电线时需要辨别和处理各种已有的跨越物，确保架设线路的稳定性和安全性；- 需要对跨越物的稳固性进行评估，并采取相应的固定和支撑措施。

7. 装置的维修和检查：- 电线安装后，需要定期对其进行维修和检查，确保电线系统的正常运行；- 定期检查电线系统的支架、绝缘子和接地系统等部件的状况，及时发现问题并进行维修。

这些是对于2023年高、低压架空线安装的一些基本要求。

随着科技的发展和电力行业的要求不断提高，可能还会有新的要求和标准加入到安装过程中。

因此，电力行业工作人员在架设高、低压架空线时需要密切关注相关的法规和技术标准的更新，以确保电力系统的安全和稳定运行。

低压线路架设施工方案一、前期准备低压线路架设是保障电力供应的重要一环，在施工前需要进行充分的前期准备，以确保工程顺利进行。

1.工程规划与设计在进行低压线路架设施工之前，需进行详细的工程规划和设计工作。

这些工作包括线路的走向、距离、载流量等的确定，以及土地使用权的获得等。

设计方案应考虑施工安全、经济性和环保要求。

2.选材与设备采购在进行施工前，需对所需的材料和设备进行合理选择和采购。

确保选材符合国家标准，并具备良好的质量和耐久性，以保证工程质量和可靠性。

二、施工方案1.主要施工工序及步骤(1) 地质勘察：在实施低压线路架设前，需进行地质勘察工作，以确定地质条件和地下管线等情况，以保证线路的安全施工。

(2) 资源调配：根据施工需要，安排人员、设备和材料等资源，并做好供货合同的签订和物资调配工作，以确保施工过程中资源的及时供应。

(3) 线路架设：按照设计要求和施工方案，进行线路的架设工作。

包括线杆的安装、导线的敷设、电缆的埋设等工序。

在施工过程中，要注意遵守相关安全规定，确保施工人员的人身安全。

(4) 连接接头：线路架设完成后，需要进行电缆接头和导线接头的连接工作。

接头的连接应符合相关标准和规范，以确保接头的质量和可靠性。

(5) 调试与验收：线路架设完成后，需进行线路的调试和验收工作。

包括对线路的绝缘电阻、接地电阻以及电线与设备配合的测试。

2.安全与环保措施(1) 安全措施：在低压线路架设施工中，应牢固树立安全意识，严格遵守施工作业规程，坚持“安全第一”的原则，加强施工现场的管理，防止事故的发生。

(2) 环保措施：在施工过程中，要遵守环境保护法律法规，合理使用资源，降低噪音和粉尘污染。

施工完成后，对产生的废弃物进行妥善处理，确保环境的保护。

三、施工管理1.施工计划与进度管理在施工前制定详细的施工计划，并合理安排施工进度。

通过实时监控与调整，确保施工按计划进行，保质保量完成工程任务。

2.质量与安全管理加强质量和安全管理，建立健全的监督体系，对施工过程中的质量和安全进行全面控制和检查。

低压架空线的执行标准低压架空线的执行标准是指在电力输配网中，对于低压架空线的设计、建设、运行和维护等方面的规定和要求。

低压架空线是指电力输配网中额定电压不超过1000V的架空线路。

执行标准的制定是为了确保低压架空线的安全可靠运行，保障供电质量，防止事故发生，保护人民群众的生命财产安全。

低压架空线的执行标准主要包括以下几个方面的内容：1. 设计标准：低压架空线的设计应符合国家相关技术标准和规范要求，包括线路的电气参数、线材选用、绝缘距离、导线间距、支撑物选取等方面的规定。

设计时应考虑到线路的负荷情况、环境条件、地形地貌等因素，确保线路的安全可靠运行。

2. 施工标准：低压架空线的施工应按照国家相关标准和规范进行，包括施工工艺、材料选用、设备使用等方面的要求。

施工人员应持有相应的资质证书，严格按照施工图纸和技术要求进行施工作业，确保施工质量。

3. 运行标准：低压架空线的运行应符合国家相关的运行规程和要求，包括线路的负荷运行、电气安全、设备状态监测等方面的规定。

运行人员应具备相应的技术知识和操作技能，能够及时发现线路故障和异常情况，并采取相应的措施进行处理。

4. 维护标准：低压架空线的维护应按照国家相关标准和规范进行，包括巡视检查、设备维护、故障处理等方面的要求。

维护人员应定期对线路进行巡视检查，及时发现和排除潜在故障隐患，确保线路的正常运行。

5. 安全标准：低压架空线的安全标准是执行标准中最重要的部分，包括对电气安全、防雷防护、防火防盗等方面的规定和要求。

在设计、施工、运行和维护过程中，必须严格遵守安全标准，确保低压架空线不会对人民群众和周围环境造成危害。

低压架空线的执行标准是电力输配网建设和运行管理的基础，对于确保电力供应的可靠性和安全性具有重要意义。

各地电力部门和相关企事业单位应加强对低压架空线执行标准的宣传和培训，提高从业人员的技术水平和安全意识，共同推动低压架空线工作的规范化和标准化。

同时，相关监管部门也应加强对低压架空线工作的监督检查，及时发现和纠正违法违规行为，确保执行标准的有效实施。

SGBZ-0637 架空线路的导线架设施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本施工工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。

2、施工准备2.1材料要求：2.1.1所采用的器材、材料应符合国家现行技术标准的规定，并应有产品合格证。

2.1.2导线：2.1.2.1导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。

2.1.2.2不应有严重腐蚀现象。

2.1.2.3绝缘导线表面应平整，光滑、色泽均匀，绝缘层厚度应符合规定。

绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。

2.1.2.4导线最小截面应符合表2.1.2.4所示数值。

导线最小截面（mm2）表2.1.2.410kV导线种类居民区非居民区1kV以下铝绞线钢芯铝绞线铜绞线3525162516～251616～2516～25直径3.2～4.0mm2.1.3悬式绝缘子、蝶式绝缘子2.1.3.1瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。

2.1.3.2瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。

2.1.3.3弹簧销、垫的弹力适宜。

2.1.3.4高压绝缘子的交流耐压试验结果必须符合施工规范的规定。

2.1.4绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0mm，绝缘导线应选用绝缘绑线。

2.1.5耐张线夹、并沟线夹、钳压管、铝带2.1.5.1表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。

2.1.5.2线夹转动灵活，与导线接触面符合要求。

2.1.5.3碗头挂板、平行挂板、直角挂板、U型挂环、球头挂环、拉板、曲型垫等。

2.1.5.4表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。

2.1.5.5应热镀锌，镀锌良好，镀锌层无录音落，锈蚀现象。

2.1.6螺栓：2.1.6.1螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。
