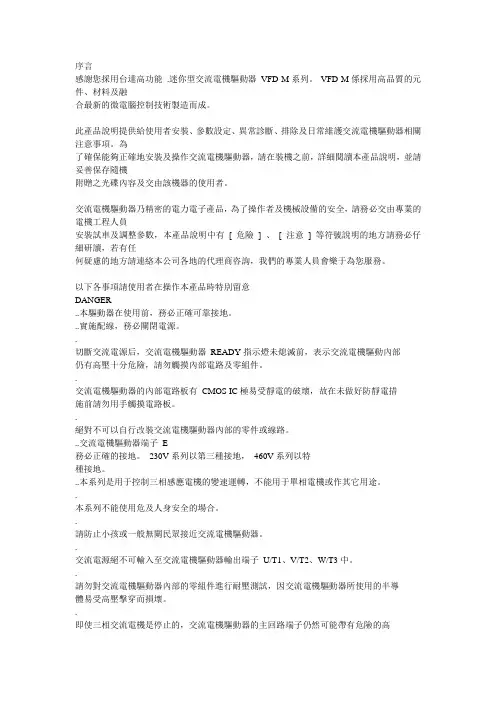

感謝您採用台達高功能.迷你型交流電機驅動器VFD-M系列。

VFD-M係採用高品質的元件、材料及融合最新的微電腦控制技術製造而成。

此產品說明提供給使用者安裝、參數設定、異常診斷、排除及日常維護交流電機驅動器相關注意事項。

為了確保能夠正確地安裝及操作交流電機驅動器，請在裝機之前，詳細閱讀本產品說明，並請妥善保存隨機附贈之光碟內容及交由該機器的使用者。

交流電機驅動器乃精密的電力電子產品，為了操作者及機械設備的安全，請務必交由專業的電機工程人員安裝試車及調整參數，本產品說明中有[ 危險] 、[ 注意] 等符號說明的地方請務必仔細研讀，若有任何疑慮的地方請連絡本公司各地的代理商咨詢，我們的專業人員會樂于為您服務。

以下各事項請使用者在操作本產品時特別留意DANGER..本驅動器在使用前，務必正確可靠接地。

..實施配線，務必關閉電源。

.切斷交流電源后，交流電機驅動器READY指示燈未熄滅前，表示交流電機驅動內部仍有高壓十分危險，請勿觸摸內部電路及零組件。

.交流電機驅動器的內部電路板有CMOS IC極易受靜電的破壞，故在未做好防靜電措施前請勿用手觸摸電路板。

.絕對不可以自行改裝交流電機驅動器內部的零件或線路。

..交流電機驅動器端子E務必正確的接地。

230V系列以第三種接地，460V系列以特種接地。

..本系列是用于控制三相感應電機的變速運轉，不能用于單相電機或作其它用途。

.本系列不能使用危及人身安全的場合。

.請防止小孩或一般無關民眾接近交流電機驅動器。

.交流電源絕不可輸入至交流電機驅動器輸出端子U/T1、V/T2、W/T3中。

.請勿對交流電機驅動器內部的零組件進行耐壓測試，因交流電機驅動器所使用的半導體易受高壓擊穿而損壞。

.即使三相交流電機是停止的，交流電機驅動器的主回路端子仍然可能帶有危險的高.只有合格的電機專業人員才可以安裝、配線及修理保養交流電機驅動器。

.當交流電機驅動器使用外部端子為運轉命令來源時，可能在輸入電源后會立即讓電機開始運轉，此時若有人員在現場易造成危險。

台达变频器使用手册一、产品概述变频器是一种用于控制电动机转速的调速设备，其在工业生产和自动化设备中扮演着重要的角色。

台达变频器作为一种智能调速装置，可以实现电机的精准控制和节能优化运行，广泛应用于风机、泵、压缩机、输送机等设备中。

本使用手册将详细介绍台达变频器的基本操作、功能特性和维护保养等内容，旨在帮助用户更好地了解和使用该产品。

二、产品特点1. 宽电压输入范围：台达变频器可适应不同的电源输入，稳定工作在220V~440V范围内。

2. 多种控制方式：支持V/F控制、矢量控制和无传感器矢量控制，满足不同应用场景的需求。

3. 高效节能：采用先进的PWM控制技术和电机特性自学习功能，实现转速精准控制，最大限度地降低能耗。

4. 多种保护功能：具备过载、过压、欠压、短路、过热等多重保护功能，能有效保护电机和设备。

5. 可编程控制：支持多种输入输出接口，可根据实际需求进行参数设置和逻辑控制，灵活应用。

三、操作指南1. 连接电源和电机：首先将台达变频器与电源连接，确认接线无误后再连接电机。

2. 参数设置：通过操作面板或通信接口，设置电机的额定转速、最大转矩、加速度、减速度等参数。

3. 启动与停止：按下启动按钮，变频器将根据设定的参数启动电机；停止时按下停止按钮即可。

4. 转速调节：可通过操作面板或外部控制信号，对电机转速进行调节和控制。

5. 故障排除：当变频器出现故障或报警时，应及时查看故障代码表，根据代码提示进行处理。

四、功能选择1. V/F控制模式：适用于常规的风机、泵等负载类型，具有简单可靠的特点。

2. 矢量控制模式：适用于需要精准速度控制和起动扭矩的负载，如输送机、木工机床等。

3. 无传感器矢量控制模式：适用于对电机起动和速度控制要求较高的场合，例如提升机、卷揭机等。

五、维护与保养1. 清洁保养：定期清理变频器散热器和通风口，保持通风良好。

2. 环境条件：变频器应安装在干燥通风处，远离高温、潮湿和有腐蚀性的环境。

台达VFD-EL变频器使⽤说明⼀、变频器⾯板说明VFD-EL 系列产品是以数字⾯板做显⽰功能⾯板功能简介：①显⽰画⾯选择键按此键显⽰项⽬逐次变更以供选择23 4 56 71②主显⽰区可显⽰频率、电流、电压、转向、使⽤者定义单位、异常等③状态显⽰区分别可显⽰驱动器的运转状态运转、停⽌、⼨动、正转、反转等④停⽌/重置键可令驱动器停⽌运转及异常重置⑤运转键可令驱动器执⾏运转⑥数值变更键设定值及参数变更使⽤⑦频率设定旋钮可设定此旋钮作为主频率输⼊1 2⾯板上有四种指⽰灯STOP 停⽌指⽰灯：当指⽰灯亮起时，显⽰运转停⽌状态。

RUN 运转指⽰灯：当设定电机运转时，指⽰灯会亮起。

FWD 正转指⽰灯：当设定电机运转为正转时，指⽰灯会亮起。

REV 反转指⽰灯：当设定电机运转为反转时，指⽰灯会亮起。

⼆、功能显⽰项⽬说明三、基本操作流程演⽰1.按【MODE】，直⾄屏幕上显⽰2.然后按【ENTER】进⾏参数设定如：① 02.00(进⼊第⼀频率设定)→【ENTER】→04（由旋钮调节频率）→【END】②02.04（调节正反转）→【ENTER】→01（禁⽌反转）→【ENTER】3.转向设定⼀、操作参数说明PLC与变频器扩展设计变频器调速技术是集⾃动控制、微电⼦、电⼒电⼦、通信技术于⼀体的⾼科技技术。

它具有很好的调速、节能性能, 在各⾏业中获得了⼴泛应⽤。

可编程序控制器(PLC) 是近年来发展极为迅速、应⽤⾯极⼴的⼯业控制装置。

它是⼀种专为⼯业环境应⽤⽽设计的数字运⾏电⼦系统, 采⽤可编程序的存储器, ⽤来存储⽤户指令, 通过数字或模拟的输⼊/ 输出, 完成确定的逻辑、顺序、定时、计数、运算和⼀些确定的功能,来控制各种类型的机械或⽣产过程。

它具有体积⼩,组装灵活,编程简单,抗⼲扰能⼒强和可靠性⾼等优点。

现代⼯业⽣产的许多领域采⽤变频器与PLC相结合使⽤。

⼀．时间继电器TON使能＝1计数，计数到设定值时（⼀直计数到32767），定时器位＝1。

台达vfd-m变频器产品说明书
一、简介
本系列提供中大马力的功率，拥有轻巧的体积以及静音运作的特色；另外，产品采用多种防护技术，显著提高整机抗干扰的能力。

二、产品特色
1.输出频率0.1~400Hz
2.可设定的V/F曲线及矢量控制
3.载波频率可达15kHz
4.自动转矩提升与自动滑差补偿功能
5.内置PID回授控制
6.内置Modbus (RS-485波特率可达38400bps)
7.零速保持功能
8.睡眠/唤醒功能
9.支持通讯模块：DN-02、LN-01、PD-01
三、应用领域
打包机、水饺机、跑步机、农业养殖温湿度控制风扇、食物加工搅拌机、磨床、钻孔机、小形油压车床(3HP以下)、电梯(2HP)、涂装机、小型铣床(平面加工3HP)、射出成型机的机械手臂(夹取)、木工机(两面刨床)、贴边机、加弹机
四、技术规格。
