退火的种类及工艺退火的种类1.完全退火和等温退火完全退火又称重结晶退火,一般简称为退火,这种退火主要用于亚共析成分的各种碳钢和合金钢的铸,锻件及热轧型材,有时也用于焊接结构。
一般常作为一些不重工件的最终热处理,或作为某些工件的预先热处理。
2.球化退火球化退火主要用于过共析的碳退火的种类1.完全退火和等温退火完全退火又称重结晶退火,一般简称为退火,这种退火主要用于亚共析成分的各种碳钢和合金钢的铸,锻件及热轧型材,有时也用于焊接结构。
一般常作为一些不重工件的最终热处理,或作为某些工件的预先热处理。
2.球化退火球化退火主要用于过共析的碳钢及合金工具钢(如制造刃具,量具,模具所用的钢种)。
其主要目的在于降低硬度,改善切削加工性,并为以后淬火作好准备。
3.去应力退火去应力退火又称低温退火(或高温回火),这种退火主要用来消除铸件,锻件,焊接件,热轧件,冷拉件等的残余应力。
如果这些应力不予消除,将会引起钢件在一定时间以后,或在随后的切削加工过程中产生变形或裂纹。
退火与正火1.钢的退火将钢加热到一定温度并保温一段时间,然后使它慢慢冷却,称为退火。
钢的退火是将钢加热到发生相变或部分相变的温度,经过保温后缓慢冷却的热处理方法。
退火的目的,是为了消除组织缺陷,改善组织使成分均匀化以及细化晶粒,提高钢的力学性能,减少残余应力;同时可降低硬度,提高塑性和韧性,改善切削加工性能。
所以退火既为了消除和改善前道工序遗留的组织缺陷和内应力,又为后续工序作好准备,故退火是属于半成品热处理,又称预先热处理。
2.钢的正火正火是将钢加热到临界温度以上,使钢全部转变为均匀的奥氏体,然后在空气中自然冷却的热处理方法。
它能消除过共析钢的网状渗碳体,对于亚共析钢正火可细化晶格,提高综合力学性能,对要求不高的零件用正火代替退火工艺是比较经济的。
完全退火处理完全退火处理係将亚共析钢加热至Ac3温度以上30~50℃、过共析钢加热至Ac1温度以上50℃左右的温度范围,在该温度保持足够时间,使成為沃斯田体单相组织(亚共析钢)或沃斯田体加上雪明碳体混合组织后,在进行炉冷使钢材软化,以得到钢材最佳之延展性及微细晶粒组织。
非晶铁芯加工工艺流程英文版:Non-Crystalline Core Processing Workflow1. Material Prep.Start by selecting appropriate non-crystalline alloy material, ensuring its quality meets the process requirements.2. Cutting & FormingCut the non-crystalline alloy material to the required dimensions and perform initial forming. This stage may involve processes such as punching and turning.3. Heat TreatmentThe non-crystalline core needs to undergo heat treatment after cutting and forming to improve its physical and mechanical properties. This typically includes annealing, aging, and other treatments.4. FinishingAfter heat treatment, refining is carried out to further improve the dimensional accuracy and surface quality of the non-crystalline core. Processes such as grinding and polishing may be involved.5. Quality ControlPerform quality inspection on the completed non-crystalline core to ensure product compliance with quality standards and customer requirements.6. Packaging & StorageFinally, package the qualified non-crystalline core and take appropriate protective measures to ensure the safety of the product during storage and transportation.中文版:1. 材料准备首先,选择合适的非晶合金材料,确保材料质量符合工艺要求。

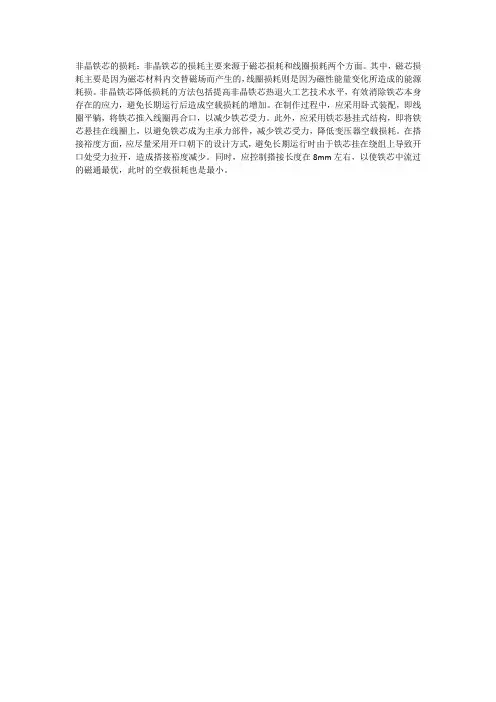

非晶铁芯的损耗:非晶铁芯的损耗主要来源于磁芯损耗和线圈损耗两个方面。
其中,磁芯损耗主要是因为磁芯材料内交替磁场而产生的,线圈损耗则是因为磁性能量变化所造成的能源耗损。
非晶铁芯降低损耗的方法包括提高非晶铁芯热退火工艺技术水平,有效消除铁芯本身存在的应力,避免长期运行后造成空载损耗的增加。
在制作过程中,应采用卧式装配,即线圈平躺,将铁芯推入线圈再合口,以减少铁芯受力。
此外,应采用铁芯悬挂式结构,即将铁芯悬挂在线圈上,以避免铁芯成为主承力部件,减少铁芯受力,降低变压器空载损耗。
在搭接裕度方面,应尽量采用开口朝下的设计方式,避免长期运行时由于铁芯挂在绕组上导致开口处受力拉开,造成搭接裕度减少。
同时,应控制搭接长度在8mm左右,以使铁芯中流过的磁通最优,此时的空载损耗也是最小。

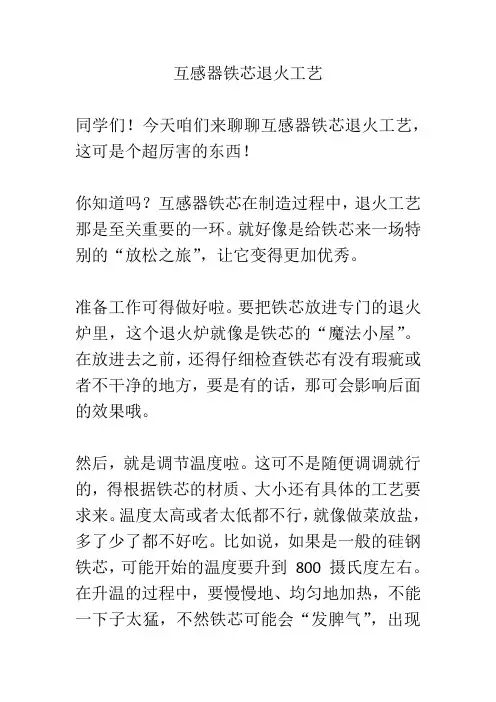

互感器铁芯退火工艺同学们!今天咱们来聊聊互感器铁芯退火工艺,这可是个超厉害的东西!你知道吗?互感器铁芯在制造过程中,退火工艺那是至关重要的一环。
就好像是给铁芯来一场特别的“放松之旅”,让它变得更加优秀。
准备工作可得做好啦。
要把铁芯放进专门的退火炉里,这个退火炉就像是铁芯的“魔法小屋”。
在放进去之前,还得仔细检查铁芯有没有瑕疵或者不干净的地方,要是有的话,那可会影响后面的效果哦。
然后,就是调节温度啦。
这可不是随便调调就行的,得根据铁芯的材质、大小还有具体的工艺要求来。
温度太高或者太低都不行,就像做菜放盐,多了少了都不好吃。
比如说,如果是一般的硅钢铁芯,可能开始的温度要升到800 摄氏度左右。
在升温的过程中,要慢慢地、均匀地加热,不能一下子太猛,不然铁芯可能会“发脾气”,出现裂纹之类的问题。
温度升上去之后,还得保持一段时间。
这就像是让铁芯在“温泉”里好好泡一泡,让它内部的结构充分调整。
这个保持的时间也是有讲究的,太短了效果不好,太长了又浪费时间和能源。
一般来说,可能要几个小时,具体还得看实际情况。
降温也不能太快,得慢慢地降,就像跑步完了不能马上停下来,得慢慢走几步让身体适应。
要是降温太快,铁芯又会“受不了”,可能会变形或者性能变差。
在整个退火过程中,还要时刻关注一些参数,比如温度的变化、气氛的控制等等。
气氛控制也很重要哦,有时候需要通入一些保护气体,像是氮气,防止铁芯氧化。
等退火完成,把铁芯从炉子里拿出来,可别以为就大功告成啦。
还得进行一些检测,看看铁芯的性能是不是达到了要求。
比如说,测测它的磁导率怎么样,是不是符合标准。
互感器铁芯退火工艺就像是一场精心策划的表演,每一个步骤都要准确无误,才能让铁芯变得棒棒的,为互感器的良好运行打下坚实的基础。
咱们以后要是从事相关工作,可一定要认真对待这个工艺哦!。

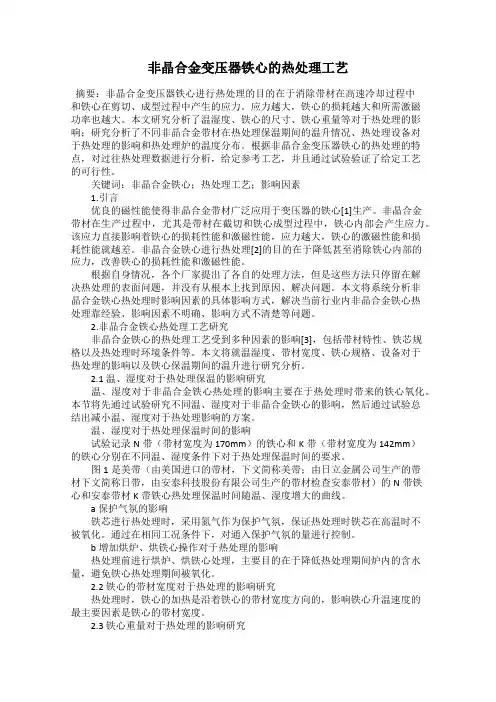

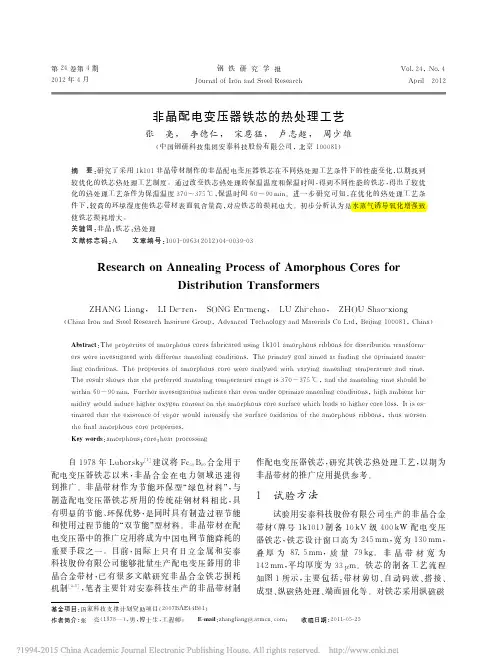

非晶合金变压器铁心的热处理工艺摘要:非晶合金变压器铁心进行热处理的目的在于消除带材在高速冷却过程中和铁心在剪切、成型过程中产生的应力。
应力越大,铁心的损耗越大和所需激磁功率也越大。
本文研究分析了温湿度、铁心的尺寸、铁心重量等对于热处理的影响;研究分析了不同非晶合金带材在热处理保温期间的温升情况、热处理设备对于热处理的影响和热处理炉的温度分布。
根据非晶合金变压器铁心的热处理的特点,对过往热处理数据进行分析,给定参考工艺,并且通过试验验证了给定工艺的可行性。
关键词:非晶合金铁心;热处理工艺;影响因素1.引言优良的磁性能使得非晶合金带材广泛应用于变压器的铁心[1]生产。
非晶合金带材在生产过程中,尤其是带材在截切和铁心成型过程中,铁心内部会产生应力。
该应力直接影响着铁心的损耗性能和激磁性能,应力越大,铁心的激磁性能和损耗性能就越差。
非晶合金铁心进行热处理[2]的目的在于降低甚至消除铁心内部的应力,改善铁心的损耗性能和激磁性能。
根据自身情况,各个厂家提出了各自的处理方法,但是这些方法只停留在解决热处理的表面问题,并没有从根本上找到原因、解决问题。
本文将系统分析非晶合金铁心热处理时影响因素的具体影响方式,解决当前行业内非晶合金铁心热处理靠经验、影响因素不明确、影响方式不清楚等问题。
2.非晶合金铁心热处理工艺研究非晶合金铁心的热处理工艺受到多种因素的影响[3],包括带材特性、铁芯规格以及热处理时环境条件等。
本文将就温湿度、带材宽度、铁心规格、设备对于热处理的影响以及铁心保温期间的温升进行研究分析。
2.1 温、湿度对于热处理保温的影响研究温、湿度对于非晶合金铁心热处理的影响主要在于热处理时带来的铁心氧化。
本节将先通过试验研究不同温、湿度对于非晶合金铁心的影响,然后通过试验总结出减小温、湿度对于热处理影响的方案。
温、湿度对于热处理保温时间的影响试验记录N带(带材宽度为170mm)的铁心和K带(带材宽度为142mm)的铁心分别在不同温、湿度条件下对于热处理保温时间的要求。

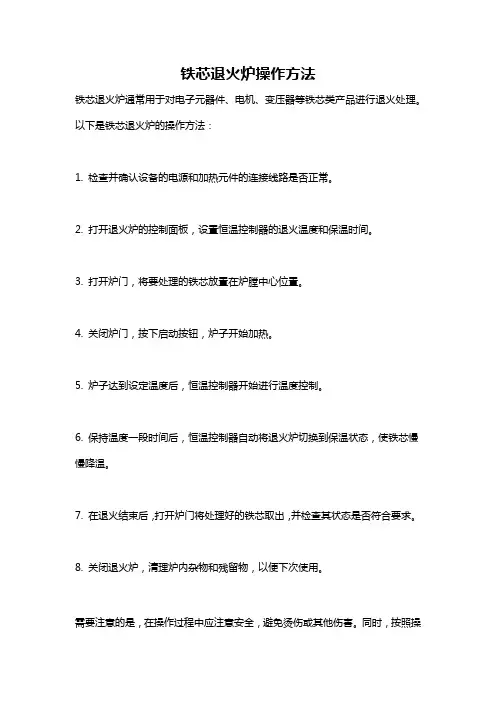

铁芯退火炉操作方法
铁芯退火炉通常用于对电子元器件、电机、变压器等铁芯类产品进行退火处理。
以下是铁芯退火炉的操作方法:
1. 检查并确认设备的电源和加热元件的连接线路是否正常。
2. 打开退火炉的控制面板,设置恒温控制器的退火温度和保温时间。
3. 打开炉门,将要处理的铁芯放置在炉膛中心位置。
4. 关闭炉门,按下启动按钮,炉子开始加热。
5. 炉子达到设定温度后,恒温控制器开始进行温度控制。
6. 保持温度一段时间后,恒温控制器自动将退火炉切换到保温状态,使铁芯慢慢降温。
7. 在退火结束后,打开炉门将处理好的铁芯取出,并检查其状态是否符合要求。
8. 关闭退火炉,清理炉内杂物和残留物,以便下次使用。
需要注意的是,在操作过程中应注意安全,避免烫伤或其他伤害。
同时,按照操
作规范,避免因错误操作导致的产品失效或安全事故。
铁基非晶合金材料的热处理工艺优化铁基非晶合金材料是一种具有独特性质和广泛应用前景的金属材料。
在现代工业中,铁基非晶合金已经成为许多领域的理想选择,包括电子、汽车、航空航天等。
热处理工艺是铁基非晶合金材料制备过程中不可或缺的环节,通过对热处理工艺进行优化,可以改善材料的性能和工艺可控性。
热处理工艺主要包括退火、固溶处理、时效处理等步骤。
其中,退火是铁基非晶合金材料热处理过程中的关键步骤之一。
退火过程中,材料的内部结构发生重组,从而改变材料的硬度、导电性、磁导率等性质。
优化退火工艺可以控制材料的晶化行为和晶粒尺寸,进而影响材料的力学性能和导电性能。
一种常见的优化方法是调节退火温度和退火时间。
退火温度过高或退火时间过长会导致晶粒长大,从而降低材料的硬度和导电性。
然而,退火温度过低或退火时间过短则可能无法完全消除材料中的内部应力和组织缺陷,从而影响材料的力学性能和热稳定性。
因此,在实际应用中,需要通过试验和实验分析来确定最佳的退火参数。
除了温度和时间的调节之外,加入适量的合金元素也是优化热处理工艺的重要因素。
合金元素的选择和添加可以改变材料的组织结构和相变行为,进而影响材料的力学性能和导电性能。
例如,添加少量的钼、铌等元素可以有效提高铁基非晶合金的硬度和韧性。
而硼、氮等元素的加入则可以改善材料的热稳定性和抗腐蚀性能。
因此,选择合适的合金元素并控制其添加量,可以优化材料的热处理工艺并改善材料的性能。
此外,热处理过程中还需要控制材料的冷却速率。
快速冷却可以有效抑制铁基非晶合金的晶化行为,从而保持材料的非晶态结构。
而过慢的冷却速率则可能导致材料中的非晶态区域发生晶化,影响材料的性能。
因此,在热处理工艺中,合理控制冷却速率并选择适合的冷却介质非常重要。
综上所述,铁基非晶合金材料的热处理工艺优化对于提高材料的性能和工艺可控性具有重要意义。
通过调节退火温度和时间、添加合适的合金元素、控制冷却速率等方法,可以优化铁基非晶合金材料的热处理工艺并改善材料的力学性能、导电性能和热稳定性。
非晶铁芯退火工艺
非晶铁芯退火工艺
第 1 页 共 1 页
非晶铁芯退火工艺
在2009年前,我国整个行业市场上非晶合金变压器用的非晶合金带
材,几乎全部是日本的日立金属公司所生产。2010年,我国安泰科
技公司具有自主知识产权的万吨级非晶合金带材生产线建设投产,成
为世界上第2家具有万吨级非晶合金带材生产能力的制造企业,彻底
打破了非晶原材料依赖进口的被动局面,加快了我国电力行业低碳经
济、绿色经济的发展和建设。非晶合金材料具有高饱和磁感应强度、
矫顽力小、损耗低的优点,运用于电力变压器中,其高效、节能、环
保的效果已经被电力行业所认可。
热处理退火工艺是非晶合金铁心整个制作过程中最关键也是最难控
制的工序,涉及的工艺要素也最多,包括退火温度点、升温速度、降
温速度、保温时间、气氛保护、直流磁场大小、退火炉的炉况要求
等。 此种磁性材料是很特殊的,是变压器铁心的一种材料,大家都
知道变压器的铁心目前是以取向硅钢为主,我们知道取向硅钢为晶体
材料的。非晶合金带材的特点是:带材非常薄,硬度大,机械加工控
制难度大,且相关材料特性的离散性大。非晶合金铁心的片间结构设
计、使用条件设计、质量计算,都跟非晶合金带材的厚度、叠片系数、
平整度、硼含量有着密切的关系。铁心的结构设计合理与否,不仅影
响到生产制造技术,而且也影响到批量生产的效率、铁心的质量稳定
非晶铁芯退火工艺
非晶铁芯退火工艺
第 2 页 共 2 页
性等问题。因此,合理、优化的结构设计,是开发和推广国产化非晶
合金带材铁心的重要前提 。
(1)热处理退火温度
日立金属公司非晶合金带材2605SA1的硼元素含量在2.4%以下,
铁心最佳的最高常规热处理退火温度控制范围在340~355℃,甚至
可以更宽些。国产非晶合金带材1K101一A1的硼含量在2.4%~
2.5%,1K10卜A2的硼含量在2.5%~2.6%,因此,铁心的
热处理退火温度适宜在370~380℃之间。由于非晶合金带材经热处
理退火后呈脆性,退火温度越高,材料脆性越强,因此,热处理后的
铁心,在搬运、吊装、储存、运输,以及变压器装配过程中容易形成
碎片。如碎片控制不合理,这对变压器运行是非常危险的。因此,适
宜的铁心退火温度,不仅要保证消除铁心的内在应力,恢复其磁特性,
而且要能够尽量降低非晶合金带材的脆性,减少在铁心后续操作中形
成碎片的风险。试验表明:国产非晶合金带材铁心最终的退火温度控
制在375~380℃为最佳。
①保温时间
铁心到达最佳退火温度后,必要的保温时间,对于调整铁心磁性能,
尤其是降低铁心的激磁功率起关键作用。非晶合金铁心的热处理退火
温度、退火保温时间和铁心最终性能(单位空载损耗和单位激磁功率
水平)的关系如图1所示。单位空载损耗和单位激磁功率是铁心的2
个主要性能指标。单位空载损耗大小,决定着非晶变压器最终的空载
损耗是否能符合变压器的空载损耗标准;而单位激磁功率的大小,会
非晶铁芯退火工艺
非晶铁芯退火工艺
第 3 页 共 3 页
影响非晶合金变压器运行时的噪声水平。以目前对非晶合金铁心热处
理退火工艺的研究,在整个退火过程中,经过最佳退火温度后,铁心
的单位空载损耗随着退火温度的提高和退火时间的延长而增大,但单
位激磁功率仍随着退火温度的提高和退火时间的延长而降低。而且,
铁心带材的脆性,也是随着退火时间的增加、退火温度的提高而增大。
因此,铁心制造者必须根据用户对铁心性能的要求,选择最佳的退火
温度和最适宜的保温时间。
② 气氛保护
非晶合金带材是铁基的合金材料,铁的成分占了90%以上,因此,
铁心在高温热处理退火时很容易受温度和湿度的影响而被氧化。铁心
表面被氧化后,除了表面有锈迹,更主要的是表面氧化层会导致铁心
的空载损耗明显增大。因此,铁心在整个热处理退火过程中必须采用
气氛保护,减少和防止铁心表面被氧化。与日立金属公司的非晶合金
带材相比,根据现有的试验数据,国产非晶合金带材被氧化的程度更
明显。因此,国产非晶合金带材铁心在热处理时更需加强气氛保护。
目前常用的工艺保护气体为氮气或氩气,保护气的纯度可根据当地气
候环境、湿度情况等选择。
③升温和降温速度
非晶合金铁心的升温速度和降温速度,对铁心性能也有着重要影响。
由于铁心在批量生产时都是多个装载、批次性热处理,所以,合理的
升温和降温速度,不仅影响非晶合金铁心的性能结果,而且也影响到
生产效率和生产成本。升温速度的快慢,会影响同炉次非晶合金铁心
非晶铁芯退火工艺
非晶铁芯退火工艺
第 4 页 共 4 页
的温度离散性,也会影响到铁心性能的离散性,升温速度越快,离散
性越大。对比国产和进口非晶合金带材铁心在升温过程中的情况,进
口非晶合金带材铁心在低温段的温度离散性较小,但到达高温区时会
增大;而国产非晶合金带材铁心在到达高温区并接近最佳退火温度点
时的温度离散性更小,几乎可以控制在3℃之内。因此,在升温阶段,
国产非晶合金带材铁心可以直接进行快速升温,而进口非晶合金带材
铁心需要采用消除温差的工艺。降温速度的快慢,也直接影响铁心的
内在性能。试验证明:降温速度快,对于降低铁心的空载损耗是有益
的,但同时会增大铁心的激磁功率。因此,国产非晶合金带材铁心的
最佳降温速度,需根据热处理设备的特点、铁心最终所要达到的性能
指标来选择,这需要一定的经验数据来支持,对于不同的铁心制造者
来说,这不会是唯一的。
④直流磁场
成型后的非晶合金铁心,在退火时需附加直流磁场来改善其磁特性。
其原理是:将非晶合金铁心沿带材长度方向放在磁场中,引起非晶合
金带材单轴各向异性的磁畴排列,以此获得良好的磁畴取向。场强的
大小,是改善非晶合金铁心磁特性的关键。当采用的场强大于非晶合
金铁心材料磁性能的最小饱和值时,该磁场不会对铁心最终的磁特性
产生有益或有害影响。因此,铁心退火时常用的场强与非晶合金材料
磁性能的饱和值保持一致或略大即可。由于成分、电磁特性等不同,
国产与进口非晶合金带材铁心退火时的场强有明显差异。试验表明:
进口非晶合金带材铁心退火时的场强为800A/m,或磁场电流大小
非晶铁芯退火工艺
非晶铁芯退火工艺
第 5 页 共 5 页
在500~800A,可保证退火时铁心材料饱和;而国产非晶合金带材
铁心退火时的场强需2000A/m左右,或磁场电流大小在1400A时
可保证退火时铁心材料饱和,才能达到最佳的退火效果。
