炼钢用耐火材料分析解析

钢包用耐火材料1 镁碳砖2 镁碳砖3 镁铝碳砖4 镁钙碳砖5 铝镁无碳砖6 自流浇注料7 永久层整体浇注料8 工作层浇注料9 上下水口10 水口座砖11 高温烧成滑板12 耐火泥浆镁碳砖系列我公司的镁碳砖系列产品采用高纯、高致密镁砂或大结晶电熔镁砂和鳞片石墨为主要原料,添加适量的抗氧化剂,以酚醛树脂为结合剂,经高压成型和低温热处理制成;该系列产品具有耐火度高、强度高、抗渣性好、热震稳定性好等优点,主要用于钢包包壁、包底、渣线部位,并可根据具体生产情况选择不同牌号的产品;镁碳砖主要理化指标牌号Hger-MT-10A/B/C Hger-MT-12A/B/C Hger-MT-14A/B/CA B C A B C A B CMgO％≥80 78 76 78 76 74 76 74 72C％≥10 10 10 12 12 12 14 14 14显气孔率％≤4 5 6 4 5 6 4 5 6 体积密度/≥耐压强度/MPa≥40 35 30 40 35 30 40 35 30 高温抗折强度/MPa≥8 7 6 8 7 6 12 10 81450℃,30min应用钢包包壁、包底、渣线镁铝碳砖系列我公司的镁铝碳砖系列产品采用电熔镁砂、电熔刚玉和大鳞片石墨为主要原料,以酚醛树脂为结合剂,经高压成型制成,具有强度高、抗侵蚀、抗冲刷等优点,主要用于钢包包壁、包底部位;镁铝碳砖主要理化指标牌号Hger-MLT50Hger-MLT60Hger-MLT65Hger-MLT70Hger-MLT75Hger-MLT80MgO％≥50 60 65 70 75 80AL2O3％≥30 20 15 10 8 4C％≥8 8 8 8 8 8显气孔率％≤8 8 8 8 8 8体积密度/≥耐压强度/MPa≥35 40 40 40 40 45应用钢包包壁、包底铝镁碳砖系列我公司的铝镁碳砖系列产品采用刚玉、尖晶石、特级铝矾土、优质镁砂和鳞片石墨为主要原料,以酚醛树脂为结合剂,经高压成型制成,具有抗冲刷、耐侵蚀、抗剥落等优点,主要用于钢包包壁、包底部位;铝镁碳砖主要理化指标牌号Hger-LMT60Hger-LMT65AHger-LMT65BHger-LMT70AL2O3％≥60 65 65 70MgO％≥16 12 12 4C％≥8 8 8 8显气孔率％≤8 8 8 8体积密度/≥耐压强度40 40 40 40/MPa≥应用钢包包壁、包底镁钙碳砖我公司的镁钙碳砖产品采用特种含钙材料为原料,以特种树脂为结合剂,经特殊防水化工艺制成;主要用于精炼钢包,可在使用过程中吸附钢水中非金属夹杂物从而起到净化钢水的目的;镁钙碳砖主要理化指标牌号Hger-MCC-8 Hger-MCC-10 Hger-MCC-12MgO％74 72 70≥CaO％8 10 12≥10 10 10C％≥显气孔率％≤6 6 6体积密度/≥耐压强度/MPa≥35 35 35应用洁净钢精炼钢包工作衬铝镁无碳砖我公司的铝镁无碳砖产品采用刚玉、铝镁尖晶石和电熔镁砂为主要原料主要原料,以特殊试剂和少量固体树脂为结合剂制成;主要用于无碳钢包包壁和包底,可以减少钢水冶炼时的污染;铝镁无碳砖主要理化指标牌号Hger-W1 Hger-W2 Hger-W3AL2O3％≥70 70 60MgO％≥10 12 15显气孔率％≤16 16 16体积密度/≥耐压强度/MPa≥60 60 60线变化率1550℃3h,％~+ ~+ ~+应用洁净钢精炼钢包工作衬自流浇注料我公司的自流浇注料有刚玉质和莫来石质,具有流动性好、凝固时间合理、省时省力、强度高、寿命长、耐高温、热震稳定性好、耐冲刷和抗侵蚀等优点;刚玉质适用于钢包包底及座砖周围、电炉炉顶填缝；莫来石质适用于钢包和中包永久衬,自流浇注料还可以采用机械化施工;自流浇注料主要理化高铝质刚玉质牌号Hger-ZL-1 Hger-ZL-2 Hger-ZL-3AL2O3％≥50 60 AL2O3+ MgO％≥90体积密度/≥110℃16h110℃16h1350℃3h1500℃3h耐压强度MPa≥110℃16h 5 6 110℃16h301350℃3h7 9 1500℃3h90抗折强度MPa≥110℃16h30 40 110℃16h 41350℃3h50 60 1500℃3h12施工加水量％7-9 ±用途钢包中包永久衬钢包包底座砖、周围填缝永久层整体浇注料我公司的永久层浇注料采用刚玉,优质矾土,微粉为主要原料,具有施工性能好、强度高、体积稳定、使用寿命长等特点;适用于大中小型钢包永久层浇注使用;永久层整体注料主要理化牌号Hger-JZ-1 Hger-JZ-2Hger-JZ-3Hger-JZ-4Hger-JZ-5AL2O3％≥65 70 75 80 85 体积密度/≥110℃24h耐压强度/MPa≥110℃24h35 40 40 40 45耐压强度/MPa≥1550℃3h45 45 50 55 60线变化率％1550℃3h～+ ～+ ～+ ～+ ～+施工加水量6-7 6-7 6-7 5-6 5-6 应用钢包永久层工作层浇注料我公司的工作层注料以刚玉、镁铝尖晶石、电熔镁砂等为主要原料,采用超微粉技术,通过添加优良结合剂和高效外加剂制成,具有施工性能好、强度高、体积稳定性好、热震稳定性好、耐冲刷和抗侵蚀等优点;使用此产品可以减少耐火材料消耗,节约能源,降低成本,适用于普通钢包、精炼钢包和电炉钢包的工作衬选用;工作层浇注料主要理化牌号Hger-LMJ-1 Hger-LMJ-2 Hger-LMJ-2AL2O3％≥85 80 75MgO％≥3～10 5～15 6～18 体积密度/≥耐压强度/MPa≥110℃24h35 30 25耐压强度/MPa≥1550℃3h70 65 55线变化率1550℃3h,％+～+ +～+ +～+ 应用大型钢包工作衬中小型钢包工作衬上下水口我公司的钢包上下水口采用刚玉﹑尖晶石为主要原料,加入大鳞片石墨,以酚醛树脂为结合剂制成;具有热真稳定性优良、抗氧化性能突出、抗冲刷能力突出等优点;上下水口主要理化牌号Hger-LT Hger-GYJC Hger-GGY Hger-MTAL2O3％≥70 75 80 --MgO％≥-- -- -- 75 C％≥5 5 5 5体积密度/≥显气孔率/％≤10 10 10 10耐压强度/MPa≥60 80 110 45应用90吨以下钢包90吨以上钢包60吨以下钢包水口座砖我公司的水口座砖主要有刚玉质﹑刚玉尖晶石质﹑铬刚玉质,具有高温性能优良、结构稳定、抗冲刷、耐侵蚀、热真稳定性好等优点;上下水口座砖主要理化牌号Hger-GGYZ-1 Hger-GGYZ-2 Hger-GJZ Hger-MTZAL2O3％≥70 80 75 -- MgO％≥-- -- 5 75Cr2O3％2-5 2-5 --体积密度/≥显气孔率/％≤10 10 10 10耐压强度/MPa≥60 80 120 45应用90吨以上钢包90吨以下钢包座砖高温烧成滑板砖我公司的高温烧成滑板主要有铝碳质、铝锆碳质、镁尖晶石质,具有强度高、耐冲刷、热真稳定性好等优点;高温烧成滑板主要理化牌号Hger-LT-1 Hger-LT-2 Hger-LGT Hger-MJJAL2O3％≥70 80 75 --MgO％≥-- -- -- 80ZrO2％≥-- -- 5 -- C％≥6 5 5 -- 体积密度/≥显气孔率/％≤10 10 10 10 耐压强度/MPa≥90 100 120 60应用90吨以上钢包一次90吨以上钢包两次90以上钢包两次以上超低碳钢、不锈钢等耐火泥浆我公司的耐火泥浆主要有刚玉质、高铝质、铬刚玉质、铝镁质等,具有凝固时间适中、粘度高、高温性能好等优点;耐火泥浆主要理化牌号Hger-GY Hger-LGY Hger-GL Hger-LMAL2O3％≥88 -- 85 --AL2O3+MgO％≥-- -- -- 85AL2O3+Cr2O3％≥-- 88 -- --冷态抗折粘度强度≥耐火度℃≥1690 1690 1690 1690 粘结时间min1-3 1-3 1-3 1-3应用钢包上水口、滑板、透气砖等耐材砌筑钢包工作层耐材砌筑钢包永久层保温层耐材砌筑。

钢冶金学重庆科技学院：王宏丹气体：氧气、氩气、氮气金属料——铁水铁水是转炉炼钢的主要原材料，一般占装入量的70%~100%；铁水的物理热和化学热是转炉炼钢的主要热源。

对铁水温度的要求：●铁水温度是铁水含物理热多少的标志，铁水物理热占转炉热量收入的50％左右。

●铁水温度过低，会导致炉内热量不足，影响熔池升温和元素氧化进程，同时不利于化渣和去除杂质，还容易导致喷溅。

●我国企业一般规定铁水入炉温度应大于1250℃，并且保持稳定。

高炉出铁温度在1350～1450℃。

金属料——铁水金属料——铁水对铁水化学成分的要求：●[Si]：发热元素，是铁水化学热的主要提供者。

通常铁水中的硅含量为0.50%-0.80%为宜。

现在的普遍观点：[Si]是有害的，应尽可能地降低铁水中的Si含量，原因如下：少渣冶炼，减少转炉冶炼过程的造渣量。

铁水预处理脱磷的需要！要脱磷，得先脱硅！金属料——铁水对铁水化学成分的要求：●[Mn]：锰是弱发热元素，铁水中Mn氧化后形成的MnO能有效促进石灰溶解，加快成渣，减少助熔剂的用量和炉衬侵蚀。

同时铁水含Mn高，终点钢中余锰高，从而可减少合金化时所需的锰铁合金，有利于提高钢水纯净度。

金属料——铁水对铁水化学成分的要求：●[P]：来源于矿石，100%还原进入铁水，是应该严格控制的元素，目前采取预处理、转炉脱磷等方式解决低P钢的冶炼问题。

高P 矿石的利用，是当今资源利用的主要研究方向，应予以密切关注！一般要求铁水 [P]≤0.20%。

●[S]：是高炉造渣操作应尽量降低的，脱硫率应高！高炉铁水炉外预处理脱硫是“解放高炉”的方向！我国炼钢技术规程要求入炉铁水的硫含量不超过0.05%。

金属料——铁水对铁水带渣量的要求：●高炉渣中含S 、SiO 2、Al 2O 3量较高；●过多的高炉渣进入转炉内会导致石灰消耗量增多，转炉渣量增大，容易造成喷溅，金属收得率降低，降低炉衬寿命；●兑入转炉的铁水要求带渣量不得超过0.5%；●铁水带渣量大时，在铁水兑入转炉之前应进行扒渣。

钢厂耐火材料钢厂耐火材料是指在高温、高压环境下能够保持一定强度和稳定性的材料，主要用于钢铁冶炼过程中的各种炉窑、炉膛、炉衬等部位。

钢厂耐火材料的选用对于钢铁生产的效率、质量和成本都有着重要的影响。

在钢铁工业中，耐火材料的种类繁多，每种材料都有其特定的用途和优势。

首先，常见的钢厂耐火材料包括石墨、耐火泥、耐火砖、耐火浇注料等。

石墨因其耐高温、导热性好等特点，在钢铁冶炼中被广泛应用，常见于电炉炉墙、炉底等部位。

耐火泥是一种由耐火粉料、粘结剂等组成的浇注材料，具有耐高温、抗侵蚀、易施工等特点，常用于炉膛、热风炉等部位的维修和砌筑。

耐火砖是一种常见的耐火材料，具有抗高温、抗侵蚀、导热系数低等特点，被广泛应用于钢铁冶炼的各种炉窑和炉膛。

耐火浇注料是一种由耐火粉料、粘结剂、粘结剂等组成的浇注材料，具有耐高温、耐侵蚀、耐振动等特点，常用于大型钢铁冶炼设备的维修和砌筑。

其次，钢厂耐火材料的选用需根据具体的工艺条件和使用要求进行选择。

不同的炉窑、炉膛在工作温度、工作环境、工作周期等方面都有所不同，因此需要选用不同类型的耐火材料。

例如，在高温、高压、侵蚀性气氛下工作的炉膛，需要选用耐火度高、抗侵蚀性好的耐火材料；在振动、冲击较大的设备上，则需要选用耐火浇注料等具有良好抗振动性能的材料。

此外，还需要考虑材料的成本、施工难易程度等因素，综合考虑选择最合适的耐火材料。

最后，钢厂耐火材料的使用和维护对于钢铁生产的效率和成本都有着重要的影响。

正确选择合适的耐火材料，能够延长设备的使用寿命，减少维护成本，提高生产效率；而不当选择或使用不当则会导致设备损坏、生产中断等问题，增加生产成本。

因此，钢厂耐火材料的使用和维护需要引起重视，遵循相关的使用规范和操作要求，定期进行设备检查和维护，确保设备的正常运行。

总之，钢厂耐火材料是钢铁冶炼过程中不可或缺的重要材料，其选用对于生产效率、质量和成本都有着重要的影响。

正确选择合适的耐火材料，严格遵守使用规范和操作要求，定期进行设备检查和维护，能够保证设备的正常运行，提高生产效率，降低生产成本，促进钢铁工业的健康发展。

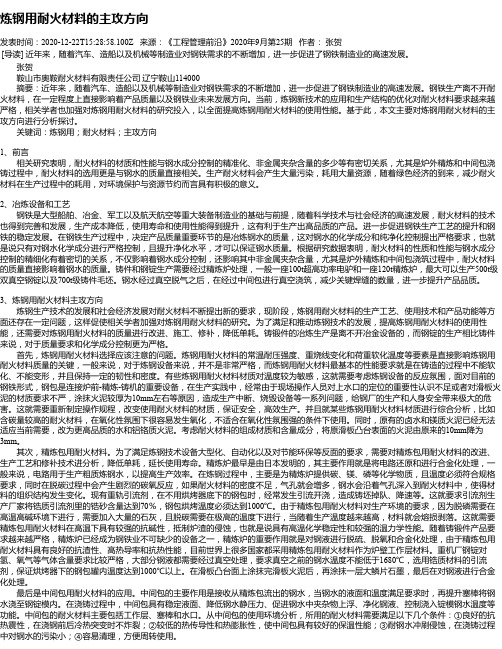

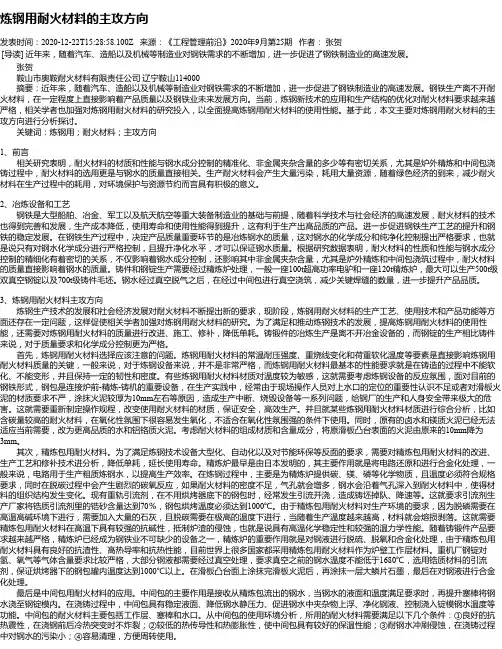

炼钢用耐火材料的主攻方向发表时间：2020-12-22T15:28:58.100Z 来源：《工程管理前沿》2020年9月第25期作者：张贺[导读] 近年来，随着汽车、造船以及机械等制造业对钢铁需求的不断增加，进一步促进了钢铁制造业的高速发展。

张贺鞍山市奥鞍耐火材料有限责任公司辽宁鞍山114000 摘要：近年来，随着汽车、造船以及机械等制造业对钢铁需求的不断增加，进一步促进了钢铁制造业的高速发展。

钢铁生产离不开耐火材料，在一定程度上直接影响着产品质量以及钢铁业未来发展方向。

当前，炼钢新技术的应用和生产结构的优化对耐火材料要求越来越严格，相关学者也加强对炼钢用耐火材料的研究投入，以全面提高炼钢用耐火材料的使用性能。

基于此，本文主要对炼钢用耐火材料的主攻方向进行分析探讨。

关键词：炼钢用；耐火材料；主攻方向1、前言相关研究表明，耐火材料的材质和性能与钢水成分控制的精准化、非金属夹杂含量的多少等有密切关系，尤其是炉外精炼和中间包浇铸过程中，耐火材料的选用更是与钢水的质量直接相关。

生产耐火材料会产生大量污染，耗用大量资源，随着绿色经济的到来，减少耐火材料在生产过程中的耗用，对环境保护与资源节约而言具有积极的意义。

2、冶炼设备和工艺钢铁是大型船舶、冶金、军工以及航天航空等重大装备制造业的基础与前提，随着科学技术与社会经济的高速发展，耐火材料的技术也得到完善和发展，生产成本降低，使用寿命和使用性能得到提升，这有利于生产出高品质的产品。

进一步促进钢铁生产工艺的提升和钢铁的稳定发展。

在钢铁生产过程中，决定产品质量重要环节的是冶炼钢水的质量，这对钢水的化学成分和纯净化控制提出严格要求，也就是说只有对钢水化学成分进行严格控制，且提升净化水平，才可以保证钢水质量。

根据研究数据表明，耐火材料的性质和性能与钢水成分控制的精细化有着密切的关系，不仅影响着钢水成分控制，还影响其中非金属夹杂含量，尤其是炉外精炼和中间包浇筑过程中，耐火材料的质量直接影响着钢水的质量。

镁碳质耐火材料在钢铁行业中的应用钢铁行业是世界各国的重要工业基础，而耐火材料是钢铁行业中不可或缺的一部分。

在钢铁生产过程中，高温、腐蚀和氧化是常见的问题，这就需要使用耐火材料来保护工业设备和提高生产效率。

在耐火材料的种类中，镁碳质耐火材料因其良好的性能一直备受钢铁行业的青睐。

本文将从镁碳质耐火材料的特点、在钢铁行业中的应用和未来发展方向等方面详细介绍。

一、镁碳质耐火材料的特点1.抗高温镁碳质耐火材料由镁砂和炭素质原料制成，具有很高的耐高温性能。

在钢铁冶炼过程中经常会遇到高温炉火、高温熔炼，而镁碳质耐火材料具有良好的耐高温性能，可以有效地保护炉缸内壁和冶炼设备，延长设备使用寿命。

2.抗腐蚀镁碳质耐火材料还具有优良的抗腐蚀性能。

在钢铁冶炼过程中，炉渣和熔池中含有大量的酸性成分，会对冶炼设备造成腐蚀，而镁碳质耐火材料可以有效地抵抗这种腐蚀，保护设备不受侵蚀。

3.良好的导热性能镁碳质耐火材料具有良好的导热性能，可以有效地分散和排除设备内部的热量，防止热量积聚导致设备破损，同时也有利于加热和熔炼过程的进行。

4.轻质镁碳质耐火材料相比其他耐火材料来说相对轻质，这有利于减少设备的自重，节约设备建造成本，同时也有利于设备的保养和更换。

二、镁碳质耐火材料在钢铁行业中的应用1.转炉砌筑钢铁炼钢的主要设备之一就是转炉，而镁碳质耐火材料因其优良的耐高温和抗腐蚀性能被广泛应用于转炉的砌筑中。

转炉的工作温度很高，常规的耐火材料很难满足要求，而镁碳质耐火材料因其优异的性能可以很好地满足转炉的使用需求。

2.熔炼炉砌筑钢铁冶炼的另一重要设备是熔炼炉，而镁碳质耐火材料也被广泛应用于熔炼炉的砌筑中。

熔炼炉的工作环境很苛刻，需要具有很高的耐高温和抗腐蚀性能的耐火材料来保护设备不受破损，而镁碳质耐火材料正是满足这一需求的理想选择。

3.鼓风炉砌筑在炼钢过程中，鼓风炉是不可或缺的设备，而镁碳质耐火材料也应用于鼓风炉的砌筑中。

鼓风炉需要能够承受高温高压的工作环境，而镁碳质耐火材料以其耐高温、抗腐蚀、导热性好的特点，为鼓风炉提供了良好的保护。

耐火材料用烧结镁橄榄石-概述说明以及解释1.引言1.1 概述耐火材料是一种具有耐高温、抗腐蚀和耐磨损等特性的材料，广泛应用于各种高温工业领域，如冶金、玻璃、水泥、陶瓷等。

烧结镁橄榄石作为一种常见的耐火材料，具有良好的物理和化学性质，被广泛应用于各种高温设备和工艺过程中。

烧结镁橄榄石具有高熔点、高热稳定性和优异的耐火性能。

其主要成分是镁和铁，具有较高的热导率和较低的热膨胀系数，能够在高温下保持稳定的物理结构。

同时，烧结镁橄榄石还具有出色的抗侵蚀性能，能够在腐蚀性气体和液体环境中保持其稳定性。

烧结镁橄榄石在耐火材料中的应用前景广阔。

在冶金行业中，它可以作为高炉、转炉等设备的内衬材料，并能够承受高温和高压的工作环境。

在玻璃工业中，烧结镁橄榄石可以用作玻璃窑炉的衬里材料，能够承受玻璃液的高温冲击和腐蚀。

此外，在水泥和陶瓷行业中，烧结镁橄榄石也有广泛的应用，能够作为炉垫、炉衬等部件，保证设备的正常运行。

然而，烧结镁橄榄石也存在一些不足之处。

首先，其成本较高，制造和使用成本相对较高。

其次，烧结镁橄榄石在高温下易产生微裂纹和脆性断裂现象，降低了其寿命和耐久性。

此外，烧结镁橄榄石对环境的影响也需要关注，因为其生产过程中会产生大量的气体和固体废物。

综上所述，烧结镁橄榄石作为一种耐火材料，在高温工业领域具有广泛的应用前景。

然而，为了进一步提高烧结镁橄榄石的性能和降低其成本，还需要进行更多的研究和创新。

通过改进制备工艺和材料结构，可以提高烧结镁橄榄石的耐火性能和稳定性，推动其在高温工业中的应用发展。

1.2 文章结构文章结构部分的内容可以如下所示：2. 正文2.1 耐火材料的定义和应用2.2 烧结镁橄榄石的特性和性能在本文中，我们将探讨耐火材料的应用领域以及烧结镁橄榄石在其中的特性和性能。

首先，我们将介绍耐火材料的定义和广泛应用的背景知识。

随后，在2.2部分，我们将重点讨论烧结镁橄榄石这一种常用的耐火材料，包括其特性、性能以及应用范围。
