转炉炼钢用耐火材料

炼钢用炉衬绝热层材料
在炼钢用炉衬中，绝热层材料的选择非常重要，因为它能够有效地减少热量传输，提高炉子的热效率，降低能源消耗。

以下是一些常用的炼钢用炉衬绝热层材料：
1．耐火砖：耐火砖是一种常见的炼钢用炉衬绝热层材料，具有优异的耐高温性能和热稳定性，能够有效隔离高温，减少热量传输。

2．耐火浇注料：耐火浇注料是一种具有流动性的绝热材料，可根据炉子内部形状进行浇注，填充各种间隙，提高炉衬的密实性和绝热效果。

3．耐火纤维：耐火纤维是一种轻质、柔软的绝热材料，具有良好的绝热性能和耐高温性能，适用于炉衬的绝热层。

4．耐火保温砂浆：耐火保温砂浆是一种耐高温的绝热材料，可用于填充炉衬的绝热层，提高炉子的保温效果。

5．耐火陶粒：耐火陶粒是一种轻质、多孔的绝热材料，可用于制备绝热混凝土，提高炉衬的绝热性能。

选择合适的炼钢用炉衬绝热层材料需要考虑材料的耐高温性能、热传导性能、耐腐蚀性能等因素，以确保炉衬的长期稳定运行和高效工作。

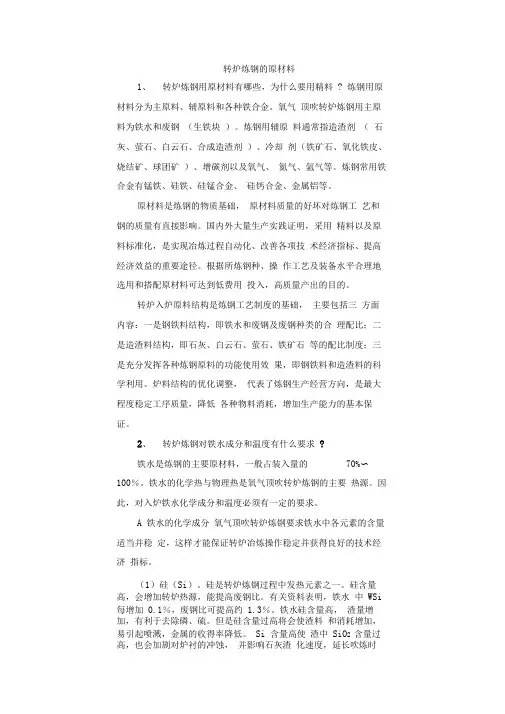

转炉炼钢的原材料1、转炉炼钢用原材料有哪些，为什么要用精料? 炼钢用原材料分为主原料、辅原料和各种铁合金。

氧气顶吹转炉炼钢用主原料为铁水和废钢（生铁块）。

炼钢用辅原料通常指造渣剂（石灰、萤石、白云石、合成造渣剂）、冷却剂（铁矿石、氧化铁皮、烧结矿、球团矿）、增碳剂以及氧气、氮气、氩气等。

炼钢常用铁合金有锰铁、硅铁、硅锰合金、硅钙合金、金属铝等。

原材料是炼钢的物质基础，原材料质量的好坏对炼钢工艺和钢的质量有直接影响。

国内外大量生产实践证明，采用精料以及原料标准化，是实现冶炼过程自动化、改善各项技术经济指标、提高经济效益的重要途径。

根据所炼钢种、操作工艺及装备水平合理地选用和搭配原材料可达到低费用投入，高质量产出的目的。

转炉入炉原料结构是炼钢工艺制度的基础，主要包括三方面内容：一是钢铁料结构，即铁水和废钢及废钢种类的合理配比；二是造渣料结构，即石灰、白云石、萤石、铁矿石等的配比制度；三是充分发挥各种炼钢原料的功能使用效果，即钢铁料和造渣料的科学利用。

炉料结构的优化调整，代表了炼钢生产经营方向，是最大程度稳定工序质量，降低各种物料消耗，增加生产能力的基本保证。

2、转炉炼钢对铁水成分和温度有什么要求?铁水是炼钢的主要原材料，一般占装入量的70%〜100％。

铁水的化学热与物理热是氧气顶吹转炉炼钢的主要热源。

因此，对入炉铁水化学成分和温度必须有一定的要求。

A 铁水的化学成分氧气顶吹转炉炼钢要求铁水中各元素的含量适当并稳定，这样才能保证转炉冶炼操作稳定并获得良好的技术经济指标。

（1）硅（Si）。

硅是转炉炼钢过程中发热元素之一。

硅含量高，会增加转炉热源，能提高废钢比。

有关资料表明，铁水中WSi 每增加0.1％，废钢比可提高约1.3％。

铁水硅含量高，渣量增加，有利于去除磷、硫。

但是硅含量过高将会使渣料和消耗增加，易引起喷溅，金属的收得率降低。

Si 含量高使渣中SiO2 含量过高，也会加剧对炉衬的冲蚀，并影响石灰渣化速度，延长吹炼时间。

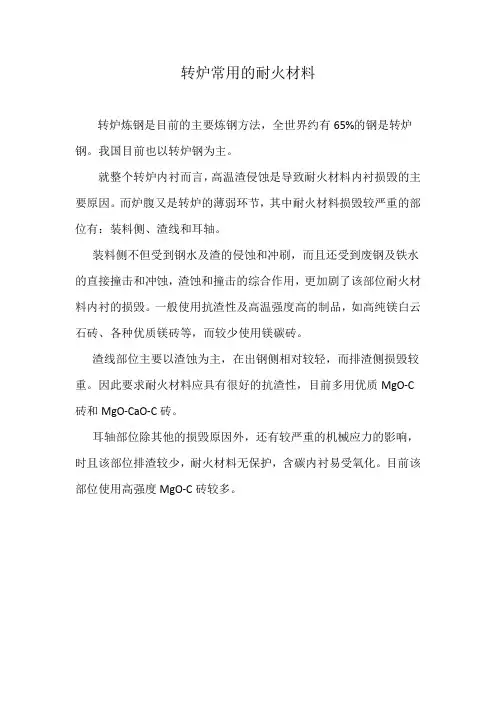

转炉常用的耐火材料
转炉炼钢是目前的主要炼钢方法，全世界约有65%的钢是转炉钢。

我国目前也以转炉钢为主。

就整个转炉内衬而言，高温渣侵蚀是导致耐火材料内衬损毁的主要原因。

而炉腹又是转炉的薄弱环节，其中耐火材料损毁较严重的部位有：装料侧、渣线和耳轴。

装料侧不但受到钢水及渣的侵蚀和冲刷，而且还受到废钢及铁水的直接撞击和冲蚀，渣蚀和撞击的综合作用，更加剧了该部位耐火材料内衬的损毁。

一般使用抗渣性及高温强度高的制品，如高纯镁白云石砖、各种优质镁砖等，而较少使用镁碳砖。

渣线部位主要以渣蚀为主，在出钢侧相对较轻，而排渣侧损毁较重。

因此要求耐火材料应具有很好的抗渣性，目前多用优质MgO-C 砖和MgO-CaO-C砖。

耳轴部位除其他的损毁原因外，还有较严重的机械应力的影响，时且该部位排渣较少，耐火材料无保护，含碳内衬易受氧化。

目前该部位使用高强度MgO-C砖较多。

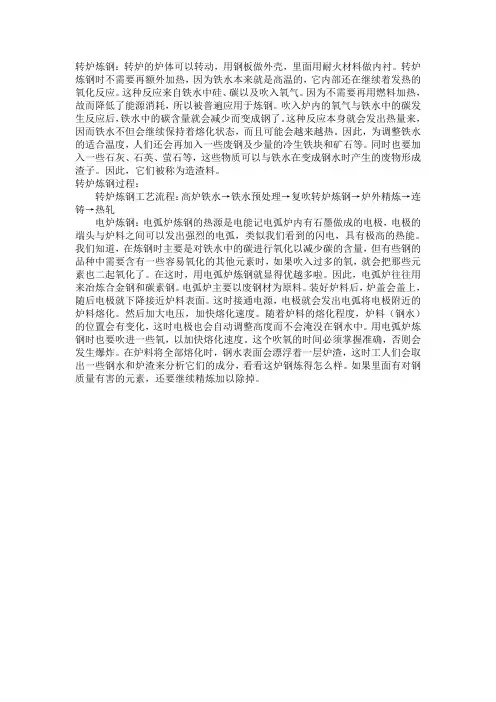

转炉炼钢：转炉的炉体可以转动，用钢板做外壳，里面用耐火材料做内衬。

转炉炼钢时不需要再额外加热，因为铁水本来就是高温的，它内部还在继续着发热的氧化反应。

这种反应来自铁水中硅、碳以及吹入氧气。

因为不需要再用燃料加热，故而降低了能源消耗，所以被普遍应用于炼钢。

吹入炉内的氧气与铁水中的碳发生反应后，铁水中的碳含量就会减少而变成钢了。

这种反应本身就会发出热量来，因而铁水不但会继续保持着熔化状态，而且可能会越来越热。

因此，为调整铁水的适合温度，人们还会再加入一些废钢及少量的冷生铁块和矿石等。

同时也要加入一些石灰、石英、萤石等，这些物质可以与铁水在变成钢水时产生的废物形成渣子。

因此，它们被称为造渣料。

转炉炼钢过程：转炉炼钢工艺流程：高炉铁水→铁水预处理→复吹转炉炼钢→炉外精炼→连铸→热轧电炉炼钢：电弧炉炼钢的热源是电能记电弧炉内有石墨做成的电极，电极的端头与炉料之间可以发出强烈的电弧，类似我们看到的闪电，具有极高的热能。

我们知道，在炼钢时主要是对铁水中的碳进行氧化以减少碳的含量，但有些钢的品种中需要含有一些容易氧化的其他元素时，如果吹入过多的氧，就会把那些元素也二起氧化了。

在这时，用电弧炉炼钢就显得优越多啦。

因此，电弧炉往往用来冶炼合金钢和碳素钢。

电弧炉主要以废钢材为原料。

装好炉料后，炉盖会盖上，随后电极就下降接近炉料表面。

这时接通电源，电极就会发出电弧将电极附近的炉料熔化。

然后加大电压，加快熔化速度。

随着炉料的熔化程度，炉料（钢水）的位置会有变化，这时电极也会自动调整高度而不会淹没在钢水中。

用电弧炉炼钢时也要吹进一些氧，以加快熔化速度。

这个吹氧的时间必须掌握准确，否则会发生爆炸。

在炉料将全部熔化时，钢水表面会漂浮着一层炉渣，这时工人们会取出一些钢水和炉渣来分析它们的成分，看看这炉钢炼得怎么样。

如果里面有对钢质量有害的元素，还要继续精炼加以除掉。

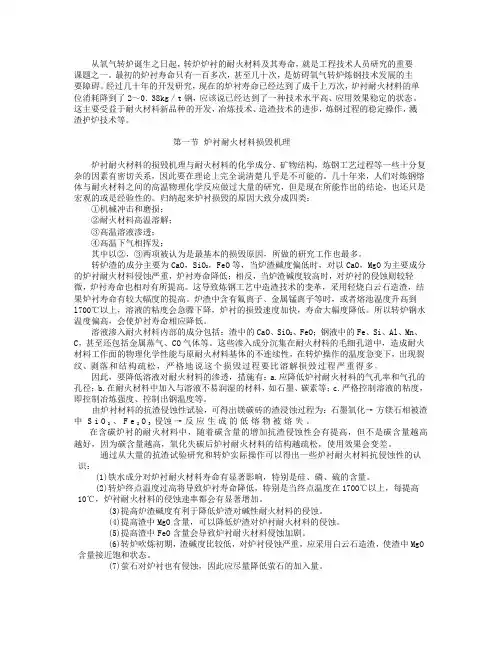

从氧气转炉诞生之日起，转炉炉衬的耐火材料及其寿命，就是工程技术人员研究的重要课题之一。

最初的炉衬寿命只有一百多次，甚至几十次，是妨碍氧气转炉炼钢技术发展的主要障碍。

经过几十年的开发研究，现在的炉衬寿命已经达到了成千上万次，炉衬耐火材料的单位消耗降到了2～0．38kg／t钢，应该说已经达到了一种技术水平高、应用效果稳定的状态。

这主要受益于耐火材料新品种的开发，冶炼技术、造渣技术的进步，炼钢过程的稳定操作，溅渣护炉技术等。

第一节炉衬耐火材料损毁机理炉衬耐火材料的损毁机理与耐火材料的化学成分、矿物结构，炼钢工艺过程等一些十分复杂的因素有密切关系，因此要在理论上完全说清楚几乎是不可能的。

几十年来，人们对炼钢熔体与耐火材料之间的高温物理化学反应做过大量的研究，但是现在所能作出的结论，也还只是宏观的或是经验性的。

归纳起来炉衬损毁的原因大致分成四类：①机械冲击和磨损；②耐火材料高温溶解；③高温溶液渗透；④高温下气相挥发；其中以②，③两项被认为是最基本的损毁原因，所做的研究工作也最多。

转炉渣的成分主要为CaO，SiO2，FeO等，当炉渣碱度偏低时，对以CaO，MgO为主要成分的炉衬耐火材料侵蚀严重，炉衬寿命降低；相反，当炉渣碱度较高时，对炉衬的侵蚀则较轻微，炉衬寿命也相对有所提高。

这导致炼钢工艺中造渣技术的变革，采用轻烧白云石造渣，结果炉衬寿命有较大幅度的提高。

炉渣中含有氟离子、金属锰离子等时，或者熔池温度升高到l700℃以上，溶液的粘度会急骤下降，炉衬的损毁速度加快，寿命大幅度降低。

所以转炉钢水温度偏高，会使炉衬寿命相应降低。

溶液渗入耐火材料内部的成分包括：渣中的CaO、SiO2、FeO；钢液中的Fe、Si、Al、Mn、C，甚至还包括金属蒸气、CO气体等。

这些渗入成分沉集在耐火材料的毛细孔道中，造成耐火材料工作面的物理化学性能与原耐火材料基体的不连续性，在转炉操作的温度急变下，出现裂纹、剥落和结构疏松，严格地说这个损毁过程要比溶解损毁过程严重得多。

有关耐火材料的种类及用途耐火材料是指在高温环境下不容易燃烧或不容易受到热破坏的材料，一般可分为无机耐火材料和有机耐火材料两大类。

无机耐火材料是指由无机物质或无机合成材料制成的耐火材料，具有耐高温、耐化学腐蚀和耐磨损等优良性能。

有机耐火材料是指由有机物质或有机合成材料制成的耐火材料，主要用于一些低温环境下耐火、隔热、绝缘等特殊要求的场合。

无机耐火材料主要包括石墨、陶瓷、玻璃纤维、硅酸盐等。

石墨是一种具有高温稳定性和良好的导电性能的材料，常常用于电炉、医疗设备和火箭推进器等高温设备中；陶瓷是一种非金属材料，具有良好的耐热性、耐腐蚀性和良好的机械强度，常常用于火炉、熔炉和耐火砖等耐火材料的制造；玻璃纤维是一种具有优良的绝缘性能和低热膨胀系数的材料，常用于电器设备的包覆和绝缘；硅酸盐是一种常见的无机材料，由硅酸、铝酸和其它金属氧化物等组成，具有优异的耐高温性能和化学稳定性，广泛应用于炉窑、火山岩、陶瓷制品等领域。

有机耐火材料主要包括有机硅材料、聚合物材料、耐火涂料等。

有机硅材料是指以有机硅为主要成分的材料，具有良好的耐高温性能、耐磨性和耐化学腐蚀性能，常用于火炉、熔炉和耐热密封件等；聚合物材料是指由聚合物组成的材料，具有良好的绝缘性能、耐高温性能和耐腐蚀性能，常用于电器设备的绝缘和耐火包覆；耐火涂料是一种由无机材料、有机材料和添加剂等组成的涂料，具有防火、耐热、隔热等特殊功能，常用于建筑物、电力设备和航天器等。

耐火材料具有耐高温、耐化学腐蚀、重要设备保护等重要用途。

在炼铁、炼钢和冶金行业中，耐火材料主要用于高炉、转炉、电炉等冶炼设备的内衬、炉底、炉墙等部位，能够承受高温的侵蚀和冶金的化学反应；在建筑行业中，耐火材料主要用于建筑物的防火、隔热和防护，能够保证建筑物在火灾等意外情况下的安全；在电力行业中，耐火材料主要用于高温发电设备的绝缘、密封和保护，能够提高设备的安全性和可靠性；在化工行业中，耐火材料主要用于反应器、储罐和管道等设备的内衬和保护，能够保证设备在高温和腐蚀性环境下的稳定运行。

电炉炼钢用耐火材料的量
电炉炼钢是一种环保、高效的钢铁生产方式，而耐火材料则是
电炉炼钢过程中不可或缺的重要材料。

在电炉炼钢过程中，耐火材
料承受着高温、化学侵蚀和机械冲击等多种复杂环境的考验，因此
其质量和数量对于电炉炼钢的生产效率和产品质量起着至关重要的
作用。

首先，电炉炼钢用耐火材料的量需根据电炉的类型和规格进行
合理的选择和配置。

通常，电炉炼钢需要使用耐火砖、耐火浇注料、耐火纤维制品等多种耐火材料来构建炉体、保护炉墙和底部，以及
作为炉衬等。

不同类型的电炉在使用耐火材料上也会有所不同，例
如中频感应电炉和弧炉所需的耐火材料种类和用量就会有所区别。

其次，电炉炼钢用耐火材料的量还需考虑到耐火材料的耐用性
和寿命。

由于电炉炼钢过程中高温、化学腐蚀等因素的影响，耐火
材料会逐渐磨损和老化，因此需要定期更换和维护。

合理控制耐火
材料的用量和质量，选择耐磨耐火材料，采取有效的维护措施，可
以延长耐火材料的使用寿命，降低生产成本。

最后，电炉炼钢用耐火材料的量也需要考虑到环保和能源消耗
的因素。

选择高性能的耐火材料，减少能源消耗和排放，符合现代
工业的可持续发展要求。

合理控制耐火材料的用量，避免浪费和过
度消耗，也是企业节约资源、降低生产成本的重要举措。

总的来说，电炉炼钢用耐火材料的量需要根据电炉的规格和类
型进行合理选择和配置，同时考虑耐用性、环保和能源消耗等因素，以确保生产效率和产品质量，实现可持续发展的目标。

只有在合理
控制用量的前提下，才能更好地发挥耐火材料的作用，推动电炉炼
钢行业的健康发展。

作为高温工业方面的重要原材料，耐火材料在整个的钢铁工业中起着非常重要的作用，它是钢铁冶金之锅，没有耐火材料作炉衬，是炼不出钢来的。

据调查钢铁工业用耐火材料占整个的60-70%。

因而，耐火材料对钢铁工业的发展起着至关重要的效果，那么一般在钢铁工业中哪些地方会用到耐火材料呢？下面简单的给大家介绍一下。

一、转炉用耐火材料在转炉炼钢方面，一种水冷技术和悬挂系统分别在转炉炉壳的上部锥体部位和下部桶体部位得到应用，从而减小转炉炉体变形，延长转炉炉衬寿命，提高转炉生产率。

这些新技术的应用已对耐火材料的使用产生一定的影响。

使得转炉炉龄提高到平均4000炉以上，加之喷补，高石灰和白云石的应用以及溅渣护炉技术的应用，炉龄超过1万次是不成问题的。

这是值得耐火材料生产者重视的发展二、高炉用耐火材料高炉陶瓷杯的发展越来越普遍，但需要高抗侵蚀性耐火材料的应用保证其使用寿命的延长。

除了设计方面的变化，耐火材料材质方面也发生很大变化，例如微孔炭砖代替过去的普通炭块以降低铁水的渗透。

用过的粘土砖作原料更能适应出铁口炮泥的使用要求。

采用灌浆法对高炉背衬进行修补可有效地阻止背衬热气流的冲刷，从而延长高炉炉衬的寿命。

三、连铸用浸入式水口由于连铸系统的发展，中间包已由过去的中转站变成现在的影响铸钢质量和提高铸钢生产率的冶金容器。

因此，许多功能材料逐渐应用在中间包内，如挡渣堰、冲击板、过滤器、吹氩透气塞等。

浸入式水口作为连铸用的重要功能耐火材料，所开展的研究重点主要在两个方面，一是提高渣线部位抗侵蚀性，二是降低内壁Al2O3附着。

采取将ZrO2含量增加到88%，以及佳化颗粒尺寸分布的措施可以降低制品的热膨胀率和气孔率，提高致密度改善抗渣侵蚀性。

另外，要密切注视用户工业的技术进步，如最近几年兴起的直接还原铁，以及直流电弧炉炼钢等新工艺对耐火材料提出的新要求。

以上就是金京窑业带给大家的分享，希望对大家有所帮助，同时也感谢大家一直以来对金京窑业的关注与支持！。
