16G101平法图集-钢筋的连接方式、搭接长度及相关规定（第二节）

16G101平法图集-钢筋的连接方式、搭接长度及规定（第二节）

原创作者：头条号/西北工程人

一、钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：

1、按直径大小分

钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm)。

2、按力学性能分

Ⅰ级钢筋（235/420级）；Ⅱ级钢筋（335/455级）；Ⅲ级钢筋（400/540）和Ⅳ级钢筋（500/630）

3、按生产工艺分

热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。

4、按在结构中的作用分

受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等。配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种:

1.受力筋—承受拉、压应力的钢筋。

2.箍筋—承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。

3.架立筋—用以固定梁内钢箍的位置，构成梁内的钢筋骨架。

4.分布筋—用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。

5.其它—因构件构造要求或施工安装需要而配置的构造筋。如腰筋、预埋锚固筋、预应力筋，环等。

二、钢筋的连接方式

钢筋的三种连接方式及要求 施工现场钢筋的4种焊接方式

绑扎搭接、机械搭接和焊接三种各自的特点

常用焊接方法包括电阻点焊、闪光对焊、电渣压力焊、气压焊、电弧焊，使用者应注意：

1.电阻点焊：用于钢筋焊接骨架和钢筋接网。焊接骨架较小钢筋直径不大于10mm时，大小钢筋直径之比不宜大于3倍；较小直径为12~16mm时，大小钢筋直径之比不宜大于2倍。焊接网较小钢筋直径不得小于较大直径的60%。

2.闪光对焊：钢筋直径较小，钢筋牌号较低，在《钢筋焊接及验收规程》JGJ 18-2012表4.3.2规定的范围内，可采用“连续闪光焊”；当钢筋直径超过该规程4.3.2规定，端面较平整时，宜采用“预热闪光焊”；当钢筋直径超过规程4.3.2规定且端面不平整时，应采用“闪光-预热闪光焊”连续闪光对焊所能焊接的钢筋直径上限应根据焊接容量，钢筋牌号等具体情况而定，并应符合该规定表4.3.2的要求。闪光对焊时钢筋径差不得超过4mm。

6G101平法图集-钢筋的连接方式、搭接长度及相关规定（第

二节）

16G101平法图集-钢筋的连接方式、搭接长度及规定（第二节）原创作者：头条号/西北工程人一、钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：1、按直径大小分钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm)。2、按力学性能分Ⅰ级钢筋（235/420级）；Ⅱ级钢筋（335/455级）；Ⅲ级钢筋（400/540）和Ⅳ级钢筋（500/630）3、按生产工艺分热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。4、按在结构中的作用分受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等。配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种:1.受力筋—承受拉、压应力的钢筋。2.箍筋—承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。

3.架立筋—用以固定梁内钢箍的位置，构成梁内的钢筋骨架。

4.分布筋—用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。

5.其它—因构件构造要求或施工安装需要而配置的构造筋。如腰筋、预埋锚固筋、预应力筋，环等。二、钢筋的连接方式钢筋的三种连接方式

及要求施工现场钢筋的4种焊接方式绑扎搭接、机械搭接和焊接三种各自的特点常用焊接方法包括电阻点焊、闪光对焊、电渣压力焊、气压焊、电弧焊，使用者应注意：1.电阻点焊：用于钢筋焊接骨架和钢筋接网。焊接骨架较小钢筋直径不大于10mm时，大小钢筋直径之比不宜大于3倍；较小直径为12~16mm时，大小钢筋直径之比不宜大于2倍。焊接网较小钢筋直径不得小于较大直径的60%。2.闪光对焊：钢筋直径较小，钢筋牌号较低，在《钢筋焊接及验收规程》JGJ 18-2012表4.3.2规定的范围内，可采用“连续闪光焊”；当钢筋直径超过该规程4.3.2规定，端面较平整时，宜采用“预热闪光焊”；当钢筋直径超过规程4.3.2规定且端面不平整时，应采用“闪光-预热闪光焊”连续闪光对焊所能焊接的钢筋直径上限应根据焊接容量，钢筋牌号等具体情况而定，并应符合该规定表4.3.2的要求。闪光对焊时钢筋径差不得超过4mm。3.电渣压力焊：仅应用于柱、墙等构件中竖向或斜向（倾斜度不大于10°）钢筋。不同直径钢筋焊接时径差不得超过7mm。4.气压焊：可用

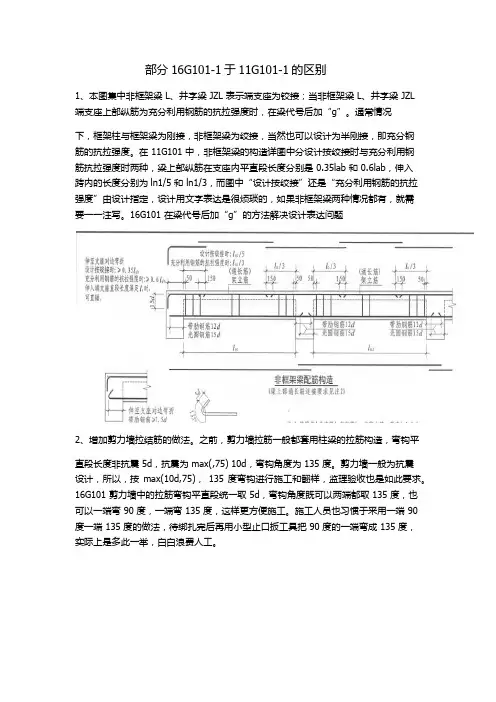

部分16G101-1于11G101-1的区别

1、本图集中非框架梁 L、井字梁 JZL 表示端支座为铰接；当非框架梁 L、井字梁 JZL

端支座上部纵筋为充分利用钢筋的抗拉强度时，在梁代号后加“g”。通常情况

下，框架柱与框架梁为刚接，非框架梁为绞接，当然也可以设计为半刚接，即充分钢筋的抗拉强度。在 11G101 中，非框架梁的构造详图中分设计按绞接时与充分利用钢筋抗拉强度时两种，梁上部纵筋在支座内平直段长度分别是 0.35lab 和 0.6lab，伸入跨内的长度分别为ln1/5 和 ln1/3，而图中“设计按绞接”还是“充分利用钢筋的抗拉强度”由设计指定，设计用文字表达是很烦琐的，如果非框架梁两种情况都有，就需要一一注写。16G101 在梁代号后加“g”的方法解决设计表达问题

2、增加剪力墙拉结筋的做法。之前，剪力墙拉筋一般都套用柱梁的拉筋构造，弯钩平

直段长度非抗震 5d，抗震为 max(,75) 10d，弯钩角度为 135 度。剪力墙一般为抗震设计，所以，按 max(10d,75)， 135 度弯钩进行施工和翻样，监理验收也是如此要求。16G101 剪力墙中的拉筋弯钩平直段统一取 5d，弯钩角度既可以两端都取 135 度，也可以一端弯 90 度，一端弯 135 度，这样更方便施工。施工人员也习惯于采用一端 90

度一端 135 度的做法，待绑扎完后再用小型止口扳工具把 90 度的一端弯成 135 度，实际上是多此一举，白白浪费人工。

3、、梁上柱有变化，16G 梁上柱插筋弯折长度改为 15d,梁高≥0.6labE 且≥20d,插筋伸

至梁底。原 11G 梁高≥0.5labE，弯折长度为 12d。

4、KL、WKL 中间支座两侧梁高不同或标高不同时，采用弯锚和直锚，不能贯通则弯锚，否则，可直锚。直锚长度≥LaE 且≥0.5Hc+5d，两者取大，与框架梁上下纵筋在支座处直锚规定同。原 11G101 图集只要求锚固 LaE。

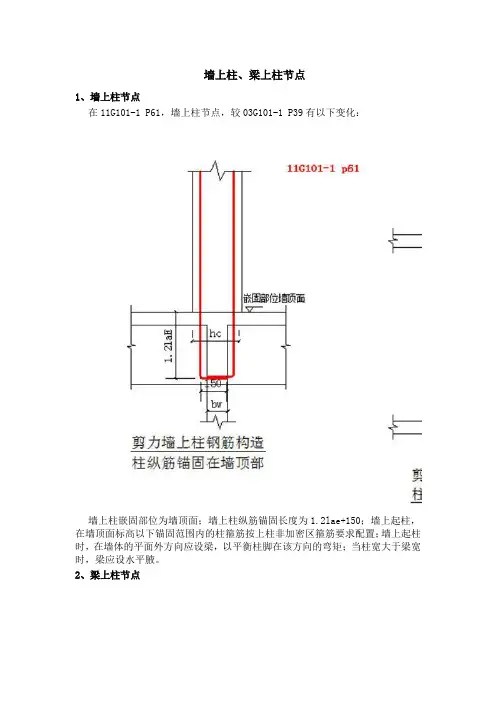

墙上柱、梁上柱节点

1、墙上柱节点

在11G101-1 P61，墙上柱节点，较03G101-1 P39有以下变化：

墙上柱嵌固部位为墙顶面；墙上柱纵筋锚固长度为1.2lae+150；墙上起柱，在墙顶面标高以下锚固范围内的柱箍筋按上柱非加密区箍筋要求配置；墙上起柱时，在墙体的平面外方向应设梁，以平衡柱脚在该方向的弯矩；当柱宽大于梁宽时，梁应设水平腋。

2、梁上柱节点

在11G101-1 P61梁上柱节点中，梁顶面是嵌固部位。弯折长度和箍筋配置与原图集一致。同时，梁上起柱时，在梁的平面外方向应设梁，以平衡柱脚在该方向的弯矩；当柱宽大于梁宽时，梁应设水平腋。

3、广联达钢筋算量软件中应用

针对墙上柱、梁上柱构造做法，GGJ2009中新增和调整了相应节点设置：

柱变截面节点

在11G101-1 P60介绍了柱变截面的节点，较03G101-1 P38有了很大变化。

变截面一侧有梁时，下柱钢筋若弯折，则弯折长度为12d（03图集中是C+200）；上柱纵筋下插长度为1.2lae（03图集是1.5lae）。

新图集中增加了一侧无梁的变截面构造，下柱钢筋若弯折，则弯折长度=变截面差值-bhc+lae。

广联达钢筋算量软件中应用

针对变截面构造做法，GGJ2009中新增和调整了相应节点设置：

柱边角柱、中柱节点 1、边角柱节点

在11G101-1 P59边角柱构造中，介绍了5个节点，较03G101-1 P37有较大变化：

节点A、B、C、D应配合使用，节点D不应单独使用(仅用于未伸入梁内的柱外侧纵筋锚固)，伸入梁内的柱外侧纵筋不宜少于柱外侧全部纵筋面积的65%。可以选择B+D或C+D或A+B+D或A+C+D的做法；

在承受以静力荷载为主的框架中，顶层端节点处的梁、柱端均主要承受负弯矩作用，相当于90°的折梁。当梁上部钢筋和柱外侧钢筋数量匹配时，可将柱外侧处于梁截面宽度内的纵向钢筋直接弯入梁上部，作梁的负弯矩钢筋使用，如A节点。也可使梁上部钢筋与柱外侧钢筋在顶层端节点区域搭接，如B、C节点。
