渤海海域郯庐断裂带构造解析

格式：pdf
大小：3.23 MB
文档页数：9

下载文档原格式

郯城—庐江断裂基本特征及其控盆作用

郯城—庐江断裂基本特征及其控盆作用林宗满【摘要】郯城—庐江断裂是中国东部一条规模巨大的断裂构造带,贯穿中国东部大陆,向南延伸入南海,向北抵达俄罗斯境内.郯城—庐江断裂成生于早白垩世晚期,是一条巨型压扭性断裂带.研究认为,郯城—庐江断裂不存在巨大平移,它形成于早白垩世晚期,并控制K2-E断陷盆地带及其相伴的断隆带的发生、发展；郯城—庐江断裂是一条活动性断裂构造带,研究它的基本特征及其控盆作用,有助于认识中国东部乃至东亚地区晚中生代以来的大地构造属性.%Tancheng-Lujiang Fault is a large scale fault belt in the east of China which has a long history of study and many achievements have been obtained. Based on the studies of predecessors,this paper advanced some new opinions as such: large scale strike-slip displacement of the fault may not exit; it formed in late stage of Early Cretaceous; it played a remarkable role on basin controlling.【期刊名称】《地质力学学报》【年(卷),期】2011(017)004【总页数】16页(P322-337)【关键词】郯城—庐江断裂;左行平移;压扭性断裂;控盆作用【作者】林宗满【作者单位】中国地质科学院地质力学研究所,北京100081【正文语种】中文【中图分类】P548郯城—庐江断裂是中国东部一条规模巨大的断裂构造带，贯穿中国东部大陆，向南延伸入南海，向北抵达俄罗斯境内。

该断裂由张文佑在20世纪50年代初期编制全国性图件时最早发现并明确提出，而后由杨华通过航空遥感予以证实［1］。

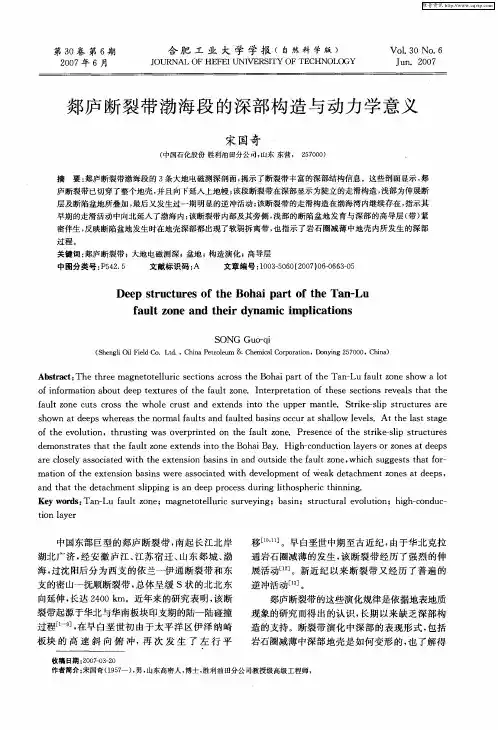

郯庐断裂带渤海段的深部构造与动力学意义

ＫｅｒｓＴａ－ａｌｚｎ；ｍａｎｔｔｌｒｃｓｒｅｉｇ；ｂｓｎｓｒｃｕａｖｌｔｎ；ｈｇ－ｏｄｃｙｗｏｄ：ｎＬｕｆｕｔｏｅｇｅｏｅｌｉｕｖｙｎｕａｉ；ｔｕｔｒｌｅｏｕｉｏｉｈｃｎｕ —
郯庐断裂带渤海段的深部构造与动力学意义
宋国奇
（中国石化股份胜利油田分公司，山东东营，２７０）５００
摘
要：郯庐断裂带渤海段的３条大地电磁测深剖面，揭示了断裂带丰富的深部结构信息。这些剖面显示，郯
庐断裂带已切穿了整个地壳，并且向下延入上地幔；该段断裂带在深部显示为陡立的走滑构造，浅部为伸展断
层及断陷盆地所叠加，最后又发生过一期明显的逆冲活动；断裂带的走滑构造在渤海湾内继续存在，该指示其
早期的走滑活动中向北延人了渤海内；该断裂带内部及其旁侧，浅部的断陷盆地发育与深部的高导层（紧带）密伴生，反映断陷盆地发生时在地壳深部都出现了软弱拆离带，也指示了岩石圈减薄中地壳内所发生的深部
ｏｈｖｌｔｎｔｒｓｉｇｗａｖｒｒｎｅｎｔｅｆｕｔｚｎ．Ｐｅｅｃｆｔｅｓｒ－ｌｔｕｔｒｓｆｔｅｅｏｕｉ，ｈｕｔｓｏｅｐｉｔｄｏｈａｌｏｅｒｓｎｅｏｈｔｉｓｉｓｒｃｕｅｏｎｋｅｐ
过程。
关键词：郯庐断裂带；大地电磁测深；盆地；构造演化；高导层中图分类号：５２５Ｐ４．文献标识码：Ａ文章编号：０３５６（０７０—６３０１０ —００２０）６０６－５

郯庐大断裂

郯庐断裂对城市建设的影响
2010年，由合肥市地震局和沈阳市地震局联合发起成立了郯庐断裂城市灾情合作组织，联合了郯庐断裂沿线的9个省20余市参与。
郯庐断裂城市合作组织对郯庐地震的预防工作有很重大的意义，解决了以往各省市分段研究，资料、资源不共享的局面，未郯庐大断裂的研究开启了新的篇章。这个组织的成立很好的解决了现在郯庐断裂带上所遇到的工程建设问题，像京沪高铁等必须要穿越郯庐断裂带的重大工程，只有跨省份、跨部门的合作才能很好地解决问题。
它形成于中元古代。经历了多期构造。是一条近期仍继承着新构造运动方式，目前以右旋逆推为主的活断裂带，同时也是一条具有明显分段、活动程度不等的地震活动带。
郯庐大断裂分布范围、特点
郯庐断裂并不仅存于郯城与庐江之间，向南到湖北省长江北岸的武穴，向北北东方向经安徽省的宿松、潜山、庐江、嘉山，江苏省的泗洪、宿迁，山东省郯城、沂水、潍坊，进渤海，然后过辽东半岛，穿过东北三省去了俄罗斯。在中国境内长达2400 千米，宽几十至200千米，总体走向北东 10-20度。现今的郯庐断裂水平滑移速率约为2.3 毫米/年。
郯庐断裂的形成原因、活动历史
245-230Ma年开始，随着华北板块和扬子板块碰撞挤压的深入发展，郯庐断裂开始形成，并向NE方向传播延伸，同时由于这段时间内扬子板块强烈的挤压，使华北板块呈现了近东西向的拉伸。160-90Ma年时，太平洋板块快速地向NNW俯冲到欧亚大陆下面，郯庐断裂继续做左旋剪切，郯庐断裂在这一段时间里拉伸了整个华北地块，形成了渤海湾、松辽、冀中拉张盆地，90-75ma，太平洋板块俯冲角度转为W向，郯庐断裂转为右旋移动，整个山东半岛随着郯庐断裂往南侧移动，挤压断裂的东南侧，即现在山东临沂、江苏徐州、连云港地区，形成苏鲁造山带，大家熟悉的沂蒙山区由此形成。

渤海海域新生代断裂发育特征及形成机制

渤海海域新生代断裂发育特征及形成机制余一欣;周心怀;徐长贵;吕丁友;魏刚;王桂华【摘要】断裂是渤海海域油气成藏的主控因素之一,利用地震剖面解释和构造编图成果,对渤海海域新生代断裂发育特征及形成机制进行了分析.渤海海域主要发育伸展断裂和走滑断裂,局部地区发育反转断裂.在平面上主要呈NE,NW和近EW向展布,其中NE向断裂多属于郯庐走滑断裂带的组成部分,在剖面上表现出花状构造特征.NW向断裂主要与张家口-蓬莱走滑断裂带有关,并与NE向断裂发生了相互剪切作用,共同构成了渤海地区新构造期的共轭剪切破裂系统.近EW向断裂可分为两类:大型近EW向断裂带多构成南部地区凸起和凹陷的分界断裂,经历了早期伸展和晚期走滑作用的叠加,在剖面上多表现为铲式主干正断层和浅层走滑分支断层相组合的似花状特征；浅层密集发育的小型近EW向断裂多是受郯庐断裂带走滑作用影响而形成的派生断裂.%Fault is one of the major factors that control hydrocarbon accumulation in the Bohai Sea waters. Based on seismic interpretation and structural mapping, this paper focuses on the characteristics and formation mechanisms of the Cenozoic faults in the Bohai Sea waters. In the study area, extensional and strike-slipping faults are the most predominant, and inverted faults are locally distributed. On plane view, most of the faults are of NE-, NW- or EW-trend, and the NE-trending faults mostly belong to the Tanlu strike-slip faut zone. While on sectional view, the faults occur as flower structures. The NW-trending faults are associated with the Zhangjiakou-Penglai strike-slip fault zone, and constitute a conjugate shear faults system with the NE-trending faults during the neotectonic stage. The near EW-trending faults can be classifiedinto two types according to their scale. The large-scale EW-trending faults, acting as the boundary faults between the salient and trough in the southern part, experienced the early extensional and late strike-slipping movements. They exhibit quasi-flower structures composed of major listric faults and shallow branching strike-slipping faults on the section. The small-scale EW-trending faults are densely developed in the shallow strata, and they are mostly derivative faults resulted from the strike-slipping movement of the Tanlu fault zone.【期刊名称】《石油与天然气地质》【年(卷),期】2011(032)002【总页数】7页(P273-279)【关键词】形成机制;伸展断裂;走滑断裂;新生代;渤海海域【作者】余一欣;周心怀;徐长贵;吕丁友;魏刚;王桂华【作者单位】中国石油大学油气资源与探测国家重点实验室,北京102249;中国石油大学盆地与油藏研究中心,北京102249;中海石油(中国)有限公司天津分公司,天津300452;中海石油(中国)有限公司天津分公司,天津300452;中海石油(中国)有限公司天津分公司,天津300452;中海石油(中国)有限公司天津分公司,天津300452;中国石油集团测井有限公司长庆事业部解释中心,陕西西安710201【正文语种】中文【中图分类】TEl21.1渤海湾盆地位于我国东部大陆边缘地区，是我国第二大含油气盆地，主要包括华北平原、下辽河平原和渤海海域等3个地理单元。

-郯庐断裂带

FWSchroeder ‘06
郯庐断裂带新第三纪以来的挤压活动
进入中新世，郯庐断裂带由早期的伸展活动转变为受压逆冲，同时所控制的断陷盆地因构造反转而受压、抬升、消亡。
FWSchroeder ‘06
FWSchroeder ‘06
早期的断陷沉积转变为N-Q 时拗陷下的披盖式沉积，其间出现区域性不整合。
FWSchroeder ‘06
FWSchroeder ‘06
FWSchroeder ‘06
FWSchroeder ‘06
FWSchroeder ‘06
FWSchroeder ‘06
FWSchroeder ‘06
FWSchroeder ‘06
郯庐断裂带早白垩世左行平移中旁侧出现了一系列的左行平移断裂——郯庐断裂系
FWSchroeder ‘06
FWSchroeder ‘06
郯庐断裂带的周缘前陆变形构造
1西侧出现徐淮弧形逆冲构造； 2东侧出现受郯庐影响的前陆变形，显示主动盘变化特征，而不是后期牵引
徐淮弧形逆冲-推覆构造
FWSchroeder ‘06
淮南地区前陆逆冲-推覆构造
FWSchroeder ‘06
FWSchroeder ‘06
FWSchroeder ‘06
桐城老丁两期糜棱岩
FWSchroeder ‘06
桐城程坂两期糜棱岩
FWSchroeder ‘06
桐城长冲水库两期糜棱岩 FWSchroeder ‘06
No.1 糜棱岩
FWSchroeder ‘06
No.2 糜棱岩
FWSchroeder ‘06
FWSchroeder ‘06
FWSchroeder ‘06

李四光的预言---郯庐地震带

李四光的预言---郯庐地震带至20世纪六十年代以前，许多研究者带着不同任务和目的，局限于对断裂带的某些地段进行考察和勘探。

结果在不同地段断裂带命名了一些地方性的名称，诸如在黑龙江吉林省境内称为依兰——伊通深断裂，在辽宁省称为开源——营口——潍坊深断裂（又称辽东滨海断裂），在苏皖境内名为安江山断裂（或称皖苏鲁断裂），以及1959年命名的郯城——庐江深断裂（狭义）等名称繁多。

实际上，目前普遍引用的郯断裂（广义），就是上述各地段断裂带串联起来的总称。

北段（肇兴—沈阳）：它发育于吉黑断拗，由两条走向30-40。

"东的主断袭组成，宽5-20公里，为一中、新生代地堑型断裂带，带内充填4000-5000米厚的火山岩、火山碎屑岩夹煤系地层。

基底刚度较软，结构也较简单，有史记载只发生过5."8级地震。

南段（宿迁—广济）：依次发育在扬子断块与华北淮阳断褶的交界处，其介质相对较软，结构比较简单，构造应力量级不高，地震活动强度也不大，其地震活动水平较北段略高一些。

中段（沈阳—宿迁）：呈北北东向穿切由太古代结晶基底组成的华北断块区，主要由四条大致平行的主断裂组成，这四条主断裂在鲁中沂、沐河谷地构成了20-40公里的“两堑夹一垒”的构造，称为沂沐深断裂带。

这一段是结构复杂、新活动强、基底介质刚度较高的地区。

历史上1668年莒县一郯城8."5级大震就发生于该段。

研究表明，郯庐断裂带处在强烈挤压并兼有右旋扭动的断裂段。

由于它遭受的正应力大，剪切应力也大，易于积累大地震的能量，而难于以中、小地震的形式来释放，故该段地震强度大，频度低。

郯庐断裂与苏、鲁交界交汇部位，自1990年以来一直被国家地震局列为地震危险重点监视区，1995年9月20日山东苍山发生M5."2级地震，2003年6月山东青岛又发生MC4."3级小震群活动，该地区的地震活动值得我们注视和研究。

自古至今，郯庐断裂带及其附近两侧，大大小小的地震活动从未间断过，说明它是处于活动状态的断裂，是一条地震活动带。

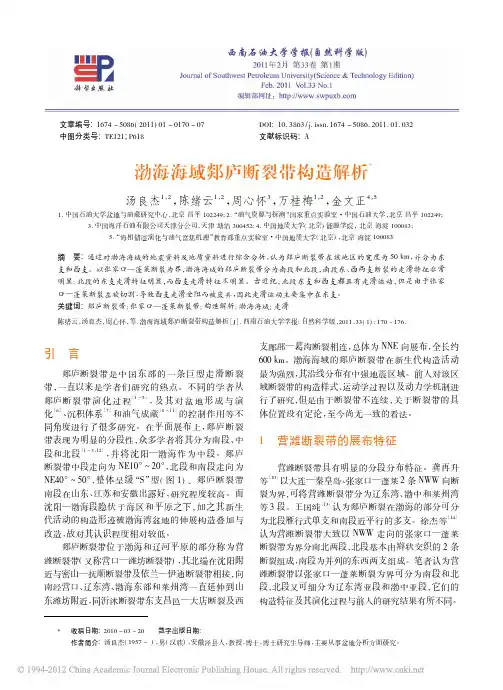

渤海海域郯庐断裂带构造解析_汤良杰

文章编号:1674－5086(2011)01－0170－07DOI:10．3863/j．issn．1674－5086．2011．01．032中图分类号:TE121;P618文献标识码:A渤海海域郯庐断裂带构造解析*汤良杰1，2，陈绪云1，2，周心怀3，万桂梅1，2，金文正4，51．中国石油大学盆地与油藏研究中心，北京昌平102249;2．“油气资源与探测”国家重点实验室·中国石油大学，北京昌平102249;3．中国海洋石油有限公司天津分公司，天津塘沽300452;4．中国地质大学(北京)能源学院，北京海淀100083;5．“海相储层演化与油气富集机理”教育部重点实验室·中国地质大学(北京)，北京海淀100083摘要:通过对渤海海域的地震资料及地质资料进行综合分析，认为郯庐断裂带在该地区的宽度为50km，并分为东支和西支。

以张家口—蓬莱断裂为界，渤海海域的郯庐断裂带分为南段和北段，南段东、西两支断裂的走滑特征非常明显;北段的东支走滑特征明显，而西支走滑特征不明显。

古近纪，北段东支和西支都具有走滑运动，但是由于张家口—蓬莱断裂左旋切割，导致西支走滑受阻而被废弃，因此走滑运动主要集中在东支。

关键词:郯庐断裂带;张家口—蓬莱断裂带;构造解析;渤海海域;走滑陈绪云，汤良杰，周心怀，等．渤海海域郯庐断裂带构造解析［J］．西南石油大学学报:自然科学版，2011，33(1):170 176．引言郯庐断裂带是中国东部的一条巨型走滑断裂带，一直以来是学者们研究的热点。

不同的学者从郯庐断裂带演化过程［1－5］，及其对盆地形成与演化［6］、沉积体系［7］和油气成藏［8－11］的控制作用等不同角度进行了很多研究。

在平面展布上，郯庐断裂带表现为明显的分段性，众多学者将其分为南段、中段和北段［1－3，12］，并将沈阳—渤海作为中段。

郯庐断裂带中段走向为NE10ʎ 20ʎ，北段和南段走向为NE40ʎ 50ʎ，整体呈缓“S”型(图1)。

郯庐断裂带

中国第四条地震带—郯庐断裂带最近一个时期，我们这里被地震的消息闹得人心惶惶，各种小道消息传得是沸沸扬扬！偶也忍不住到网上搜索了有关方面的知识，特发于此，一是让自己和朋友们了解世界著名的地理学家李四光先生预测的也是先生最为担心的中国第四条地震带——郯庐地震带，二是学习些地震防范救护知识，从心理等方面做些准备，从而避免不必要的惶恐。

一、江苏省地震带图郯庐断裂带是东亚大陆上的一系列北北东向巨型断裂系中的一条主干断裂带，泛指北起黑龙江，南止长江边，总体上呈北东走向，纵贯中国大陆东部的巨型渠断裂。

在我国境内延伸2400多公里，切穿中国东部不同大地构造单元，规模宏伟，结构复杂。

是地壳断块差异运动的接合带，是地球物理场平常带和深源岩浆活动带。

它形成于中元古代。

经历了多期构造。

它不仅是一条“长寿”的以剪切运动为主的深断裂带，而且是一条近期仍继承着新构造运动方式，以右旋逆推为主的活断裂带，同时也是一条具有明显分段、活动程度不等的地震活动带。

北段（肇兴—沈阳）：它发育于吉黑断拗，由两条走向30-40。

东的主断袭组成，宽5-20公里，为一中、新生代地堑型断裂带，带内充填4000-5000米厚的火山岩、火山碎屑岩夹煤系地层。

基底刚度较软，结构也较简单，有史记载只发生过5.8级地震。

这一段是结构复杂、新活动强、基底介质刚度较高的地区。

历史上1668年莒县一郯城8.5级大震就发生于该段。

研究表明，郯庐断裂带处在强烈挤压并兼有右旋扭动的断裂段。

由于它遭受的正应力大，剪切应力也大，易于积累大地震的能量，而难于以中、小地震的形式来释放，故该段地震强度大，频度低。

从航空重力看郯庐断裂系(渤海)及其围区构造几何学特征

Ａｕｇ．２Ｏ：４９－６０１５５５
从航空重力看郯庐断裂系（渤海）及其围区
构造几何学特征
李文勇，周坚鑫，熊盛青，郭志宏，徐剑春，周锡华，安战锋，李冰，罗锋
中闰圉土资源航空物探遥感中心，北京１０８００３
中图分类号：６１１５Ｐ４．Ｐ３．２；５２３文献标志码：Ａ文章编号：０６３２（０００．４ —８１０．０１２１）４５９０
ＴｅｔｎｉｅｃｏｃＧｏｍｅｒｆＴａｌｕｌｓｉｈｅＢｏｉＳｅｎｄｔｙｏｎ－ｕＦａｔｎｔｈａａａ
（）２郯庐主断裂东侧主要发育ＮＥＮ．ＮＥ向重力异常梯级带，西侧呈现ＮＷ向、ＮＥＮ．ＮＥ向、近Ｅ向重力异Ｗ常梯级带相互交错的面貌，反映了东、西两侧不同的断裂构造格局；３重力异常小区与异常梯级带的不同组（）合，反映ｒ拉张、压缩、扭动三类构造样式：４不同的重力异常区、亚区、小区，反映了不同的沉积构造特（）征，分别对应不同的构造单元。关键词：航空重力；构造几何学；郯庐断裂系；渤海嗣区
ＮＮＥ—ｒｎｉｇｇａｉｎｍａｙｇａｉｎｅｔｎｔｅｓｕｈｒｎｓｅｎｐｒｓｏｅＢｏａｅｒｈｉｉｉｇｔｅｄｎｒｖｔａｏｌｒｄｅｔｂｌｉｈｏｔｅｎａｄｗｅｔｒａｔｆｔｈｉＳａａｅｔｅｄｖｄｎｙｓｈ

渤海海域郯庐断裂带油气藏特征

石油天然气学报＊石油天然气地质
２１Ｏ２年２月
对ｊ — ｘ１１油田附近的东营组和馆陶组进行了
为只一条断层，往往是由２～３近乎平行或以小角度相交的分支断裂组成，这种断裂带的宽度约３～条０６ｋ０ｍ，这些分支断裂一般都断穿基底，有以下几方面的特征。１１郯庐断裂带的走滑特征．在很多公开发表的文章中已论述了郯庐断裂的走滑特性口，渤海海域也不例外【，图２是过辽中］一凹陷的一条地震测线，从图２中可以看出，新生代删陷的中央有一条近乎直立的断层，具明显的垂直升
［要］渤海海域已发现５摘ｏ多个油气田大部分位于郯庐主干断裂的附近，表明渤海海域的郯庐断裂带是油气富集区。渤海海域郯庐断裂的走滑特征和水平位移距离具有很好时空变化性，在平面上南北分段、
降运动特点，它与侧翼的断层组成花状构造，而且该直立断层两盘的地层厚度相差较大，说明它在水平
方向上发生了位移，这是渤海海域比较典型的走滑断层特征，不仅在辽东湾地区存在，其他地区，如渤东、庙西、莱洲湾凹陷等均发育。
东西分支，位移相互交替变化，纵向上走滑断层的水平位移量是随地层年代的变新而减小。通过目前渤

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

图 1 渤海湾地区主要断裂分布图
Fig． 1 Main faults in Bohai Sea
1． 1 南段在渤南地区，营潍断裂带南段展布清楚，走向为
NE20° ～ 30°，长约 200 km，宽约 50 km，可分为东支和西支，其中东支包括莱州东支 1 号与莱州东支 2 号，西支包括莱州西支 1 号与莱州西支 2 号( 图 1) 。南段的东支和西支在渤南低凸起表现非常清晰，东
陈绪云，汤良杰，周心怀，等．渤海海域郯庐断裂带构造解析［J］．西南石油大学学报: 自然科学版，2011，33( 1) : 170 ～ 176．
引言
郯庐断裂带是中国东部的一条巨型走滑断裂带，一直以来是学者们研究的热点。不同的学者从郯庐断裂带演化过程［1 － 5］，及其对盆地形成与演化［6］、沉积体系［7］和油气成藏［8 － 11］的控制作用等不同角度进行了很多研究。在平面展布上，郯庐断裂带表现为明显的分段性，众多学者将其分为南段、中段和北段［1 － 3，12］，并将沈阳—渤海作为中段。郯庐断裂带中段走向为 NE10° ～ 20°，北段和南段走向为 NE40° ～ 50°，整体呈缓“S”型( 图 1) 。郯庐断裂带南段在山东、江苏和安徽出露好，研究程度较高。而沈阳—渤海段隐伏于海区和平原之下，加之其新生代活动的构造形迹被渤海湾盆地的伸展构造叠加与改造，故对其认识程度相对较低。
Fig． 4
图 4 辽西凹陷中段东营组底界断裂展布图 ( 位置见图 1 中 A 框)
Faults at the bottom of Dongying Formation in middle part of Liaoxi Sag( See Block A In Fig． 1 for the location)
徐杰等［14］认为辽西凹陷中的大断裂于秦皇岛南边远离营潍断裂带而转向南西延伸，从而否认营潍断裂带通过辽河西部凹陷及辽西凹陷。但是通过对秦南地区地震剖面解释，发现主断裂秦南 1 号并没有向西南方向转移，而向西南方向转移的是营潍
图 5 秦南 1 号断裂右行走滑运动立体模式图 ( 位置见图 1 中 B 框)
郯庐断裂带位于渤海和辽河平原的部分称为营潍断裂带( 又称营口—潍坊断裂带) ，其北端在沈阳附近与密山—抚顺断裂带及依兰—伊通断裂带相接，向南经营口、辽东湾、渤海东部和莱州湾一直延伸到山东潍坊附近，同沂沭断裂带东支昌邑—大店断裂及西
支鄌郚—葛沟断裂相连，总体为 NNE 向展布，全长约 600 km。渤海海域的郯庐断裂带在新生代构造活动最为强烈，其沿线分布有中强地震区域。前人对该区域断裂带的构造样式、运动学过程以及动力学机制进行了研究，但是由于断裂带不连续，关于断裂带的具体位置没有定论，至今尚无一致的看法。
断裂派生出的一条次级断裂，此次级断裂受东西向断裂影响，因此它的发育规模较大，从而影响对此处营潍断裂的认识。在秦南地区( 图 1 中 B 框) ，秦南 1 号断裂及其派生出来的次级断裂组合成“入”字形构造，多个“入 ”字形构造又组合成羽状构造，盆地边界受这些次级断裂分布及组合形态的控制，这是走滑构造在平面上表现出来的特征，在剖面上( 图 3c) 秦南 1 号断裂也表现为走滑断裂。立体模式图 ( 图 5) 反映出秦南 1 号断裂右旋走滑派生出次级正断层，盆地以正断层为边界，长轴与主干走滑断层斜交，这些特征符合徐嘉炜［21］定义的雁列张性盆地的基本特点，可见营潍断裂带不仅在辽河东部凹陷与辽东凹陷中有分布，而且在辽河西部凹陷及辽西凹陷中也有分布。
文章编号: 1674 － 5086( 2011) 01 － 0170 － 07 中图分类号: TE121; P618
DOI: 10． 3863 / j． issn． 1674 － 5086． 2011． 01． 032 文献标识码: A
渤海海域郯庐断裂带构造解析*
汤良杰1，2 ，陈绪云1，2 ，周心怀3 ，万桂梅1，2 ，金文正4，5
2011 年
图 2 f 测线地质解释剖面图( 据曹忠祥，2008)
Fig． 2 Geological cross section of Line f( After Cao，2008)
1． 2 北段在辽东湾地区和渤中地区，大多数研究者［13 － 15］
认为郯庐断裂带仅分布在狭长的渤东低凸起及辽东凸起周围，宽度仅 10 km。但是海磁资料表明，自莱州湾至辽东湾，分布着一条 NNE 向的高磁力异常带，宽 50 km 左右，与鲁中沂沭断裂带上的狭长急剧变化的正磁异常带十分相似［1］。可见郯庐断裂带在渤海海域的宽度约 50 km，与其在陆上部分的宽度保持一致，不管它在地下表现为几支，其宽度不会急剧变窄。郯庐断裂带在山东段分为东西两支，在沈阳附近也分为东西两支，可见郯庐断裂带在渤海海域也表现为东西两支。
* 收稿日期: 2010 － 03 － 20 数字出版日期: 作者简介: 汤良杰( 1957 － ) ，男( 汉族) ，安徽泾县人，教授，博士，博士研究生导师，主要从事盆地分析方面研究。
第1 期
陈绪云，等: 渤海海域郯庐断裂带构 1 号，F2 : 辽西 2 号，F3 : 辽西 3 号，F4 : 辽西 4 号，F5 : 辽中 1 号，F6 : 辽中 2 号，F7 : 辽东 1 号，F8 : 辽东 2 号， F9 : 秦南 1 号，F10 : 旅大 2 号，F11 : 旅大 1 号，F12 : 渤中 1 号，F13 : 渤东 3 号，F14 : 渤东 1 号，F15 : 渤东 2 号，F16 : 石臼坨 2 号，F17 : 石臼坨 3 号，F18 : 石南断裂，F19 : 庙西 1 号，F20 : 庙西 2 号，F21 : 莱州东支 3 号，F22 : 莱州东支 2 号，F23 : 莱州东支 1 号，F24 : 莱州西支 1 号， F25 : 莱州西支 2 号，F26 : 黄北断裂，F27 : 渤南断裂，F28 : 莱北断裂，F29 : 青东 1 号，F30 : 垦东断裂。
Fig． 5 Model of dextral strike slipping of Qinnan 1 Fault ( See Block B In Fig． 1 for the location)
( 2) 渤中亚段营潍断裂带渤中亚段主要分为东、西两支，东支断裂主要为渤东低凸起附近的辽中 1 号南段、渤中 1 号、渤东 1 号和渤东 3 号等断裂( 图 1) ，也就是大多数学者认为的通过渤中凹陷的营潍断裂带［13 － 14，16］。通过对 d、e 测线地震剖面的解释，认为它们的走滑特征明显，发育花状构造和半花状构造 ( 图 6a、b) 。西支断裂主要为石臼坨 2 号断裂，走滑特征也比较明显，发育花状构造和双层花状构造 ( 图 6a、b) 。渤中亚段也表现为东支和西支，其中东支走滑滑动特征强烈，而西支走滑特征较弱，宽度也为 50 km 左右。辽东湾亚段与渤中亚段的构造差异性主要表现在渤中亚段在走滑运动上叠加了更强烈的伸展运动，新近系埋深可达 11 km。
1．中国石油大学盆地与油藏研究中心，北京昌平 102249; 2．“油气资源与探测”国家重点实验室·中国石油大学，北京昌平 102249; 3．中国海洋石油有限公司天津分公司，天津塘沽 300452; 4．中国地质大学( 北京) 能源学院，北京海淀 100083; 5．“海相储层演化与油气富集机理”教育部重点实验室·中国地质大学( 北京) ，北京海淀 100083
洪作民等认为营潍断裂带西支断裂经过辽河西
部凹陷［16 － 17］。马宝军等和童亨茂等通过三维地震资料进行构造解析和物理模拟实验，证明辽河盆地西部凹陷存在大型走滑断裂［18 － 19］。可见在辽河盆地，营潍断裂带的东西两支分别分布在辽河东部凹陷与辽河西部凹陷，宽度约为 50 km。前文已论述了营潍断裂带在渤南地区宽度约 50 km，也分为东西两支。故笔者认为营潍断裂带在它们两者之间的辽东湾地区和渤中地区也分为东西两支，宽度保持不变。下面利用地震资料分别对辽东湾亚段和渤中亚段进行论述。
支为地堑结构，西支为地垒结构( 图 2) 。东支在渤南凸起的东南部表现为一条 NNE 向的构造破碎带，断裂带内挤压、扭动及压扭现象共生，地层揉皱，盖层及基底都有拖曳现象［8］。由于营潍断裂带南段的构造特征已经得到广泛的认同，笔者对此不再进行赘述。
172
西南石油大学学报( 自然科学版)
( 1) 辽东湾亚段营潍断裂带辽东湾亚段西支断裂有辽西 1 号、秦南 1 号和辽西 2 号，东支断裂有辽中 1 号中段、辽中 2 号、辽东 2 号、辽东 1 号( 图 1) 。在图 3 的地震
图 3 地震解释剖面( 剖面位置见图 1)
Fig． 3 Explained seismic profiles of Line a，Line b and Line c( See Fig． 1 for the location of line)
第1 期
陈绪云，等: 渤海海域郯庐断裂带构造解析
173
