ProE简单的模拟装配动画

图1图2第一步:新建动画。

点击工具栏【动画】按钮,新建装配体动画,缺省名称为“Animation1”,可通过单击【编辑】按钮根据用户需要更改名称。

第二步:定义主体。

点击工具栏【主体定义】按钮,打开“主体”定义编辑器,将1阀体定义为Ground,选择“每个主体一个零件”将换向阀中的各零件定义为独立的主体Body。

定义为Ground的零件是动画中不会发生位置变化的零件,其他的主体都可以相对Ground产生相对运动。

第三步:拖动元件,拍取快照。

点击工具栏【关键帧序列】按钮,打作者简介:梁健林(1985—),男,广东佛山人,本科,助理工程师,主要从事机械设计制造工作78Science&Technology Vision 科技视界Science &Technology Vision 科技视界一,大力发展生态工业园。

通过建立生态工业园达到产业集聚,并规划步入生态化发展模式。

德安可以依靠丰富的矿石资源优势,建立起集陶瓷、建材等类型为一体的生态化产业集群,同时不断引进农业生态科技型企业,形成示范性的生态化产业集群。

第二,努力树立品牌和龙头产业。

德安应该做大做强核心产业和龙头产业,积极发展相关配套产业和支撑产业,完善集群内在的生态共生产业链网,构建企、产业间的和谐共生体系,达到合理利用资源,减少环境污染,增强集群竞争力的目的。

第三,大力发展生态旅游,提升旅游业。

德安拥有丰富的旅游资源,应全力打造集人文、生态、历史为一体的生态旅游线路。

如以博阳河漂流-芦溪元代古桥-凤凰山宋代彩绘壁画-祝家商代遗址-车门桥义门陈文化-万家岭大捷-吴山陶渊明故里-药材种植基地-溶洞-省级生态村等为主的一条生态旅游观光线路。

第四,建设生态城镇、生态农村。

创建生态城镇,改善城镇人居环境;建设绿色社区,打造生态家园,倡导绿色文明的生活方式,增强社区居民的生态意识;建设生态村庄,推进农村基础设施建设,提高农民的环保意识。

第五,德安与共青城整合与协调发展。

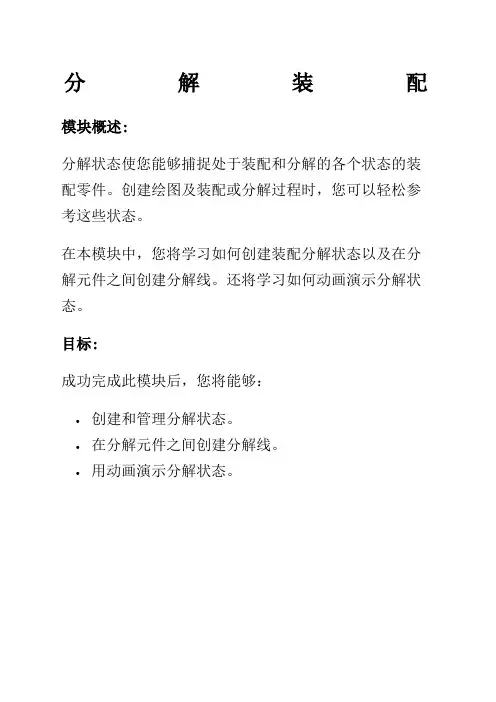

分解装配模块概述:分解状态使您能够捕捉处于装配和分解的各个状态的装配零件。

创建绘图及装配或分解过程时，您可以轻松参考这些状态。

在本模块中，您将学习如何创建装配分解状态以及在分解元件之间创建分解线。

还将学习如何动画演示分解状态。

目标:成功完成此模块后，您将能够：•创建和管理分解状态。

•在分解元件之间创建分解线。

•用动画演示分解状态。

一、概念:创建和管理分解状态创建和管理分解状态图1-取消分解的装配使用分解状态可快速重定位3D空间中的元件并通过选择视图管理器的“分解”(Explode)选项卡保存这些装配或分解视图。

放置绘图视图或使用它们创建装配或分解步骤时，可选择分解状态。

可开启或关闭分解状态，还可以创建多个分解状态。

指定运动类型和移动参考从装配分解元件前，必须指定运动类型和移动参考。

•运动类型-指定选定元件的运动类型。

运动类型包括：o“平移元件”(TranslateComponent)-线性移动选定元件。

这是默认的运动类型。

o“旋转元件”(RotateComponent)-绕指定的移动参考旋转选定元件。

o“复制位置”(CopyPosition)-将分解位置从选定元件复制到其他元件中。

此选项在操控板的“选项”(Options)选项卡中可用。

o“切换分解位置”(ToggleExplodeLocation)-在其原始位置和当前位置之间切换选定元件的放置位置。

可选择此选项重置元件的位置。

•移动参考-指定参考以定义选定元件的移动方向。

旋转元件时需要此参考，但是如果需要除三个默认方向之外的某个方向，则对于平移元件此参考是可选的。

可用的参考类型包括所有基准特征、平面曲面、边和顶点。

还可从操控板中单击“视图平面”(ViewPlane)，使您能够沿装配的当前方向分解平行于屏幕的元件。

分解元件图2-分解的装配定义了运动类型和移动参考后，可选择要分解的元件。

有三种方法可用：•移动一个元件-在装配或子装配中通过选择它来移动一个元件。

如何在CAD中实现零件装配的动态模拟要在CAD中实现零件装配的动态模拟，可以遵循以下步骤：
1.创建零件和装配文件：首先，为每个零件和装配创建独立的CAD文件。

确保每个零件的尺寸、形状和位置准确无误，并确保它们之间的关联
关系正确。

2.建立零件和装配关系：使用CAD软件提供的装配功能，将零件组合
在一起形成装配。

确保每个零件都与其他零件正确对位，并将它们连接在
一起。

3.添加运动约束：通过添加运动约束，可以使零件在装配过程中保持
特定的运动方式。

例如，可以为旋转件添加旋转约束，为滑动件添加滑动
约束等。

这样可以模拟出零件在实际装配过程中的运动方式。

4.设置装配关系：通过设置装配关系，可以确定装配件在装配过程中
的位置和方向。

这样可以模拟出零件在装配过程中的正确相对位置和方向。

5.添加运动模拟：利用CAD软件提供的运动模拟功能，在装配中模拟
零件的运动。

可以通过添加运动驱动器或手动操作来模拟零件的运动。

这
样可以实时观察零件在装配过程中的动态行为。

6.评估装配过程：通过观察装配过程的模拟动画，可以评估装配的顺
利程度和潜在问题。

可以检查零件之间的干涉或冲突，并进行必要的调整
和改进。

7.导出结果：完成模拟后，可以将动态装配模拟结果导出为视频文件
或其他格式，以便与他人共享或用于展示和演示。

需要注意的是，在实现零件装配的动态模拟时，一定要遵循正确的装配顺序和操作规程，以确保模拟结果的准确性和可行性。

此外，还应根据实际需求对CAD软件进行适当的设置和调整，以提高模拟过程的效率和可视化效果。

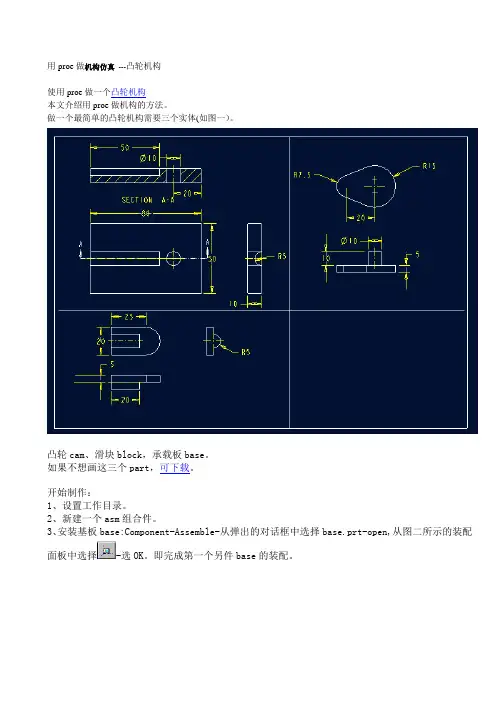

用proe做机构仿真---凸轮机构使用proe做一个凸轮机构本文介绍用proe做机构的方法。

做一个最简单的凸轮机构需要三个实体(如图一）。

凸轮cam、滑块block，承载板base。

如果不想画这三个part，可下载。

开始制作：1、设置工作目录。

2、新建一个asm组合件。

3、安装基板base:Component-Assemble-从弹出的对话框中选择base.prt-open,从图二所示的装配面板中选择-选OK。

即完成第一个另件base的装配。

4、安装凸轮：Component-Assemble-从弹出的对话框中选择cam.prt-open,从图二所示的装配面板中点选Connections出现连接面板（图三）。

（图三）5、接上一步做销钉Pin连接：从绘图区点选凸轮上的圆柱体的圆柱面、接着点选base上10mm孔的圆柱机，紧接着分别点选凸轮与基板的两个接触平面，在连接面板输入值为0。

应该象下图这个样子后先OK完成销钉的连接。

好了，到这一步我们终于做完了第一个机构了。

事实上用这两个part就可做动画了。

下面先试一下一个关键帧动画。

proe提供两种方式做动画，一个是纯动画，好象Flash那样使用关键帧。

另一种是使用驱动方法，下面先介绍一下纯动画的制作方法。

我们要做的事情是使这个凸轮转动。

a、从菜单上选Applications，从下拉菜单中选择Animation(注：如果没有出现Animation,是因为没有安装动画模块，那么这一步做不成，请先安装好动画模块），出现如图动画控制工具箱。

b、点选动画工具箱中的拖拽工具,出现Drag面板如下图。

在Drag面板中点选照相机按钮，这样就创建好了第一个原始位置的关键帧照片。

再拍一次，作为最后一帧。

c、在绘图区直接拖拽凸轮，使其顺时针旋转90度左右，然后点相机按钮拍一次照。

d、重复第上一步分别在180度270度拍一次照。

e、在Drag面板中将Snapshot2改为Snapshot6.-close。
