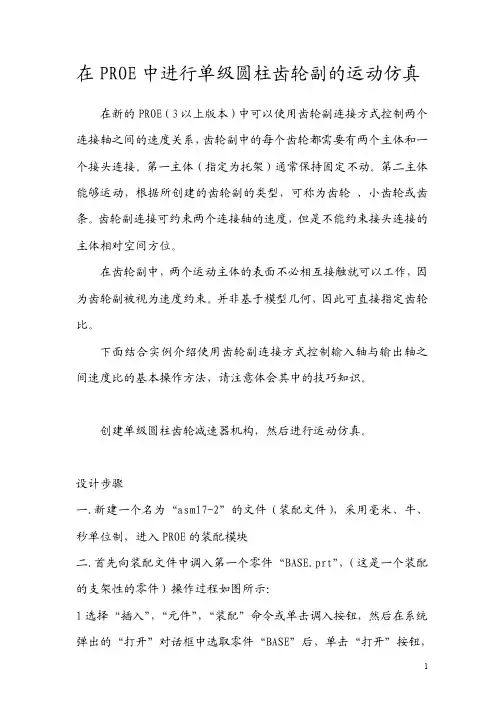

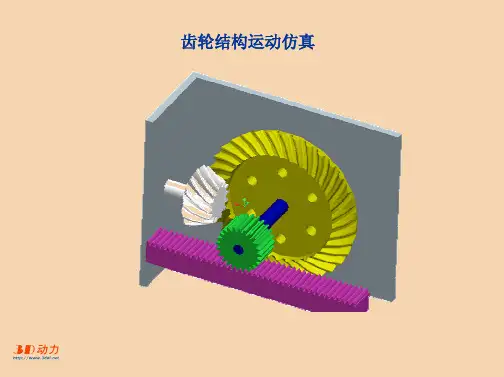

在PROE中进行单级圆柱齿轮副的运动仿真 在新的PROE（3以上版本）中可以使用齿轮副连接方式控制两个连接轴之间的速度关系，齿轮副中的每个齿轮都需要有两个主体和一个接头连接。
第一主体（指定为托架）通常保持固定不动。
第二主体能够运动，根据所创建的齿轮副的类型，可称为齿轮 、小齿轮或齿条。
齿轮副连接可约束两个连接轴的速度，但是不能约束接头连接的主体相对空间方位。
在齿轮副中，两个运动主体的表面不必相互接触就可以工作，因为齿轮副被视为速度约束。
并非基于模型几何，因此可直接指定齿轮比。
下面结合实例介绍使用齿轮副连接方式控制输入轴与输出轴之间速度比的基本操作方法，请注意体会其中的技巧知识。
创建单级圆柱齿轮减速器机构，然后进行运动仿真。
设计步骤一.新建一个名为“asm17-2”的文件（装配文件），采用毫米、牛、秒单位制，进入PROE的装配模块二.首先向装配文件中调入第一个零件“BASE.prt”，（这是一个装配的支架性的零件）操作过程如图所示：1选择“插入”，“元件”，“装配”命令或单击调入按钮，然后在系统弹出的“打开”对话框中选取零件“BASE”后，单击“打开”按钮，系统立即在绘图区中调入该零件。
2同时系统还弹出装配操控板，要求用户将打开的零件按照一定的装配约束关系进行空间定位，单击常规装配约束类型中的按钮表示系统将在默认位置装配该元件，即将该零件定义为机构的基础主体。
三.调入零件“gear1.prt”，然后创建第一个销钉连接，操作过程如下1选择“插入”，“元件”，“装配”命令或单击调入按钮然后在系统弹出的“打开”对话框中选取零件“gear1.prt”后，单击“打开”按钮，系统立即在绘图区中调入该零件。
2同时系统还弹出装配操控板，要求用户将打开的零件按照一定的装配约束关系进行空间定位，单击预定的连接集中的“销钉”连接方式。
在该零件（gear1）上选择轴线,在第一个零件（BASE）上选择轴线以定义轴对齐约束，然后分别选择两零件的对应圆柱端面以定义平移约束。

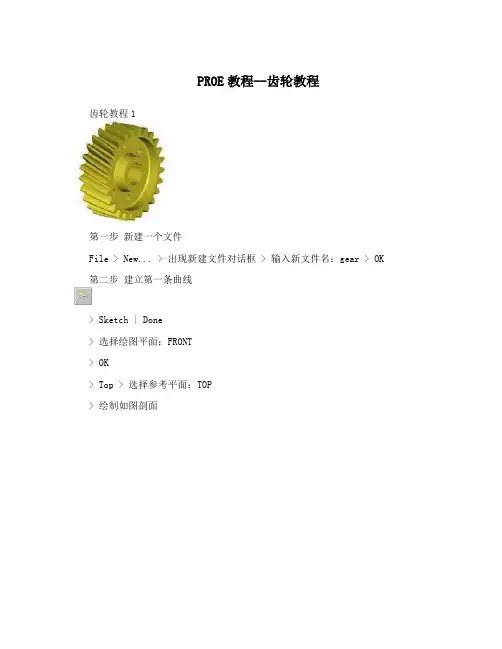

PROE教程--齿轮教程齿轮教程1第一步新建一个文件File > New... > 出现新建文件对话框 > 输入新文件名：gear > OK 第二步建立第一条曲线> Sketch | Done> 选择绘图平面：FRONT> OK> Top > 选择参考平面：TOP> 绘制如图剖面>> OK> 完成第一条曲线的绘制第三步修改曲线的名称Set Up > Name > Feature > 在模型树选择曲线 > 输入新的名称：PITCH_DIAMETER> Done> 回到PART菜单第四步修改尺寸的名称Modify > 在模型树选择曲线 > 在零件窗口出现尺寸，如图> DimCosmetics > Symbol > 选择尺寸，如图> 输入新的名称：PCD> Done> Done> 回到PART菜单第五步建立两个参数Set up > Parameters > Part > Create > Real Number > 输入第一个参数名称：m> 直接回车(由于这个参数的值是由方程控制的，所以这里不用输入数值) > Real Number> 输入第二个参数名称：no_of_teeth> 输入数值：25> Done/Return> Done> 回到PART菜单第六步输入方程式 Relations > Add> 输入方程式：m=PCD/no_of_teeth > 回车> 再一次回车以结束方程式的输入> Done> 回到PART菜单第七步绘制第二条曲线> Sketch | Done > Use Prev> Okay> 绘制如图剖面>> OK> 完成第二条曲线的绘制第八步修改第二条曲线的名称Set Up > Name > Feature > 在模型树选择第二条曲线 > 输入新的名称：ADDENDUM_DIAMETER> Done> 回到PART菜单第九步修改第二条曲线尺寸的名称Modify > 在模型树选择第二条曲线 > 在零件窗口出现曲线的尺寸> DimCosmetics > Symbol > 选择第二条曲线的尺寸> 输入新尺寸名称：ADD_DIAMETER > Done> Done> 回到PART菜单第十步输入第二条方程式Relations > 选择第二条曲线 > 这时零件窗口显示零件尺寸的名称，如图> Add> 输入方程式：ADD_DIAMETER=PCD+2*m > 回车 > 再一次回车以结束方程式的输入 > Done> 回到PART菜单第十一步绘制第三条曲线> Sketch | Done> Use Prev> Okay> 绘制如图剖面>> OK> 完成第三条曲线的绘制第十二步修改第三条曲线的名称 Set Up > Name > Feature > 在模型树选择第三条曲线> 输入新的名称：DEDDENDUM_DIAMETER> Done> 回到PART菜单第十三步修改第三条曲线尺寸的名称 Modify > 在模型树选择第三条曲线 > 在零件窗口出现曲线的尺寸，如图> DimCosmetics > Symbol > 如图所示尺寸> 输入新尺寸名称：DED_DIAMETER> Done> Done> 回到PART菜单第十四步输入第三条方程式Relations > 选择第三条曲线 > 这时零件窗口显示零件尺寸的名称，如图> Add> 输入方程式：DED_DIAMETER=PCD-2*(m+(3.1415*m/20)) > 回车> 再一次回车以结束方程式的输入> Done> 回到PART菜单第十五步绘制第四条曲线> Sketch | Done> Use Prev> Okay> 绘制如图剖面>> OK> 完成第四条曲线的绘制第十六步修改第四条曲线的名称 Set Up > Name > Feature > 在模型树选择第四条曲线> 输入新的名称：BASE_DIAMETER > Done> 回到PART菜单第十七步修改第四条曲线尺寸的名称Modify > 在模型树选择第四条曲线 > 在零件窗口出现曲线的尺寸，如图> DimCosmetics > Symbol > 如图所示尺寸> 输入新尺寸名称：BASE_DIAMETER> Done> Done> 回到PART菜单第十八步建立一个参数Set up > Parameters > Part > Create > Real Number > 输入参数名称：pressure_angle> 输入数值：20> Done/Return> Done> 回到PART菜单第十九步输入第四条方程式Relations > 选择第四条曲线 > 这时零件窗口显示零件尺寸的名称，如图> Add> 输入方程式：BASE_DIAMETER=PCD*cos(pressure_angle) > 回车> 再一次回车以结束方程式的输入> Done> 回到PART菜单第二十步建立第五条曲线> Sketch | Done> Use Prev> Okay> 绘制如图剖面>> OK> 完成第五条曲线的绘制第二十一步修改第五条曲线的名称 Set Up > Name > Feature > 在模型树选择第五条曲线> 输入新的名称：TOOTH> Done> 回到PART菜单第二十二步修改第五条曲线尺寸的名称Modify > 在模型树选择第五条曲线 > 在零件窗口出现曲线的尺寸 > DimCosmetics > Symbol > 分别将对应的尺寸改成如图所示的名称> Done> Done> 回到PART菜单第二十三步建立方程式Relations > 选择第五条曲线 > 这时零件窗口显示零件尺寸的名称，如图> Add> 输入方程式：TOOTH_RAD=PCD/8 > 回车 > HALF_TOOTH_TK=3.1415*m/4 > 回车> TIP_RAD=3.1415*m/8 > 回车> 再一次回车以结束方程式的输入> Done> 回到PART菜单第二十四步建立两个参数Set up > Parameters > Part > Create > Real Number> 输入参数名称：helix_angle> 输入数值：15> Real Number> 输入参数名称：face_width> 输入数值：100> Done/Return> Done> 回到PART菜单第二十五步复制曲线Feature > Copy > Move | Select | Independent | Done > 选择TOOTH曲线> Done> Translate> Plane> 选择FRONT平面> Flip | Okay> 输入数值：face_width*cos(helix_angle)/3 (注：这里可以用方程式代替，这里为了简便，就不写出来了，但我已给出完整的公式，你只需将公式代出相应的尺寸名称就可以了。

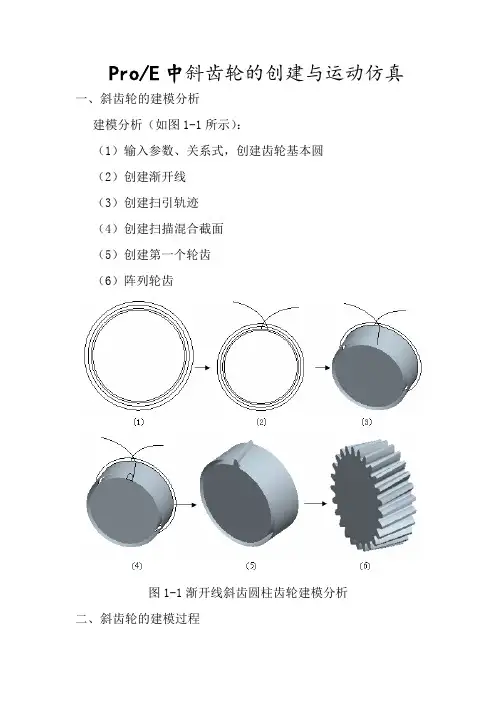

Pro/E中斜齿轮的创建与运动仿真一、斜齿轮的建模分析建模分析（如图1-1所示）：（1）输入参数、关系式，创建齿轮基本圆（2）创建渐开线（3）创建扫引轨迹（4）创建扫描混合截面（5）创建第一个轮齿（6）阵列轮齿图1-1渐开线斜齿圆柱齿轮建模分析二、斜齿轮的建模过程1．输入基本参数和关系式（1）单击，选择“零件”，在新建对话框中输入文件名“hecial_gear”,然后单击；（2)在主菜单上单击“工具”→“参数”，系统弹出“参数”对话框，如图2-1所示；图2-1参数”对话框（3）在“参数”对话框内单击按钮，可以看到“参数”对话框增加了一行，依次输入新参数的名称、值、和说明等。
需要输入的参数如表3-2所示；名称值说明名称值说明Mn6法面模数HA___齿顶高Z34齿数HF___齿根高ALPHA20压力角X0变位系数BETA16螺旋角D___分度圆直B50齿轮宽度DB___基圆直径HAX 1.0齿顶高系数DA___齿顶圆直径CX0.25顶系系数DF___齿根圆直径注意：表2-1中未填的参数值，表示是由系统通过关系式将自动生成的尺寸，用户无需指定。
完成后的参数对话框如图2-2所示：图2-2“参数”对话框（4）在主菜单上依次单击“工具”→“关系”，系统弹出“关系”对话框，如图2-3所示；（5）在“关系”对话框内输入齿轮的分度圆直径关系、基圆直径关系、齿根圆直径关系和齿顶圆直径关系。
由这些关系式，系统便会自动生成表3-2所示的未指定参数的值。
输入的关系式如下：/*齿轮基本关系式（可不用输入，只做解释用）ha=(hax+x)*mnhf=(hax+cx-x)*mnd=mn*z/cos(beta)da=d+2*hadb=d*cos(alpha)df=d-2*hf完成后的“关系”对话框如图2-3所示；图2-3 “关系”对话框2．创建齿轮基本圆（1）在工具栏内单击按钮，系统弹出“草绘”对话框；（2）选择“FRONT”面作为草绘平面，选取“RIGHT”面作为参考平面，参考方向为向“右”，如图2-4所示。
Pro/E实例训练教程—齿轮类零件1. 圆柱齿轮（1）建立新零件。
单击系统工具栏新建按钮图标，输入零件名称chilun，选择“mmns-part-solid”模板。
（2）设置参数单击系统菜单栏中【工具】→【参数】，出现【参数】对话框，单击添加参数按钮，添加m、z、alpha三个参数，如图2-所示，单击【确定】。
图2- 设置参数图2-（3）添加关系单击系统菜单栏中【工具】→【关系】，出现【关系】对话框，在【关系】文本框中输入如图2-所示关系式。
（4）草绘基准曲线1)单击草绘基准曲线按钮，选择FRONT面为草绘平面，其余选择默认设置。
2)草绘三个同心圆如图2-所示，分别修改直径为d、da、df，系统弹出如图2-所示提示对话框，单击【是】。
图2- 草绘三个圆图2- 提示对话框（5）基准曲线1) 单击基准曲线按钮，系统打开【曲线选项】菜单管理器，如图2-所示，单击【从方程】→【完成】。
2) 在图形区单选择坐标系，在【设置坐标类型】菜单管理器中选择【柱坐标】，在记事本中输入如图2-所示的方程，单击【文件】→【保存】→【退出】。
3) 单击【曲线：从方程】对话框中【确定】。
创建齿轮渐开线，如图2-所示。
图2-【曲线选项】菜单管理器 图2- 记事本 图2- 渐开线（6）基准轴线1) 单击右边工具栏基准轴线按钮，在图形区选择TOP 面和RIGHT 面，过这两个面创建一条基准轴线A-1，如图2-所示。
图2- 基准轴线 图2- 基准点面板 图2- 创建基准点（7）基准点单击右边工具栏基准点按钮，系统打开基准点面板如图2-所示，在图形区选择分度圆和渐开线，过这两条线创建基准点PNT0，如图2-所示。
（8）基准面单击右边工具栏基准面按钮，在图形区点选步骤（6）创建的基准轴线A-1和步骤（7）创建的基准点PNT0，过这两个图元创建基准面DTM1，如图2-所示。
渐开线图2- 创建基准面DTM1 图2-复制基准面DTM2 图2- 镜像渐开线（9）复制基准面1)单击系统菜单栏中的【编辑】→【特征操作】，打开【特征】菜单。

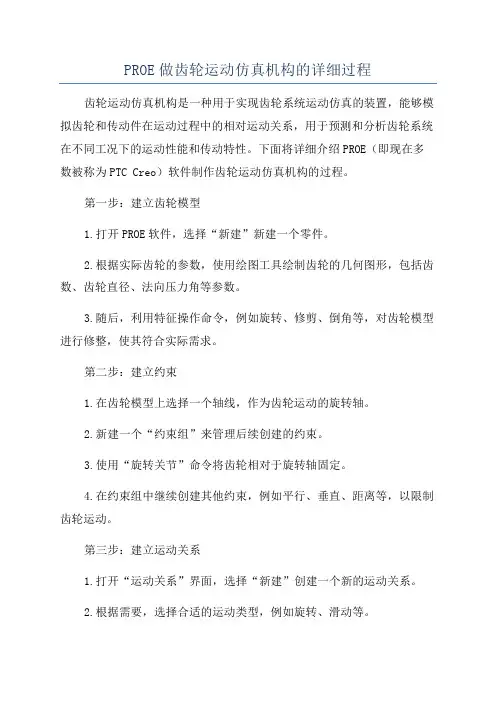

PROE做齿轮运动仿真机构的详细过程齿轮运动仿真机构是一种用于实现齿轮系统运动仿真的装置，能够模拟齿轮和传动件在运动过程中的相对运动关系，用于预测和分析齿轮系统在不同工况下的运动性能和传动特性。
下面将详细介绍PROE（即现在多数被称为PTC Creo）软件制作齿轮运动仿真机构的过程。
第一步：建立齿轮模型1.打开PROE软件，选择“新建”新建一个零件。
2.根据实际齿轮的参数，使用绘图工具绘制齿轮的几何图形，包括齿数、齿轮直径、法向压力角等参数。
3.随后，利用特征操作命令，例如旋转、修剪、倒角等，对齿轮模型进行修整，使其符合实际需求。
第二步：建立约束1.在齿轮模型上选择一个轴线，作为齿轮运动的旋转轴。
2.新建一个“约束组”来管理后续创建的约束。
3.使用“旋转关节”命令将齿轮相对于旋转轴固定。
4.在约束组中继续创建其他约束，例如平行、垂直、距离等，以限制齿轮运动。
第三步：建立运动关系1.打开“运动关系”界面，选择“新建”创建一个新的运动关系。
2.根据需要，选择合适的运动类型，例如旋转、滑动等。
3.选择齿轮和其他关联几何体，建立相应的运动关系。
4.设定齿轮的运动参数，例如角速度、角加速度等。
第四步：修改齿轮模型参数1.在齿轮模型中修改各种参数，例如齿数、齿宽、模数等。
2.运用“更新”功能可以实时更新齿轮模型的几何形状及尺寸。
第五步：运行仿真1.进入“运动仿真”界面，点击“运行”按钮开始仿真。
2.根据所建立的运动关系和约束，仿真系统会模拟齿轮的运动过程。
3.可以观察到齿轮与齿轮之间的相对运动、接触点位置等。
4.在仿真过程中可以调整参数，观察不同参数对齿轮运动的影响。
第六步：分析仿真结果1.在仿真过程中会生成大量的仿真数据，可以用于分析齿轮系统的运动性能。
2.可以查看齿轮之间的接触应力、摩擦力、扭矩等数据。
3.根据仿真结果评估齿轮系统的传动效率、功耗、噪声等特性。
第七步：优化设计1.根据分析结果，对齿轮系统进行优化设计。

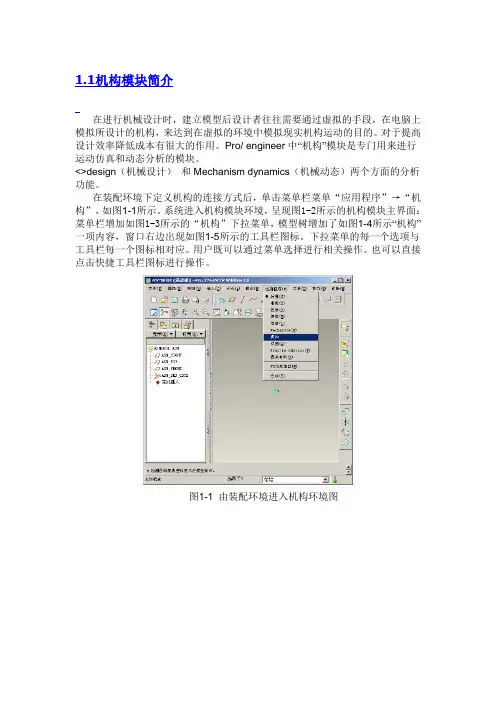

proe机构运动仿真教程（下）1.4.5定义驱动定义完连接后就需要加饲服电机才能驱使机构运动，单击“机构”→“伺服电动机”或直接单击⼯具栏图标。
弹出“伺服电动机”对话框如图１-44所⽰。
在对话框右边有新建，编辑，复制，删除四个按钮，左边的列表框显⽰定义的饲服电动机名称和状态，在Pro/E中这样的对话框很多，可以⽅便的进⾏管理。
单击“新建”按钮弹出饲服电动机定义对话框。
图1-44 伺服电动机对话框1．“新建”按钮：可以创建伺服电动机。
2.“编辑”按钮：重新编辑选定的伺服电动机。
3．“复制”按钮：在原有的基础上重新创建同样的电动机。
4．“删除”按钮：删除选定的电动机。
单击“新建”弹出“伺服电动机定义”对话框。
1．“名称”⽂本框：系统⾃动建⽴缺省名称ServerMotor1，⽤户可以更改之。
2“类型”选项卡：指定伺服电动机的类型和⽅向等如图1-45所⽰。
（1）“从动图元”下拉列表框。
选择伺服电动机要驱动从动图元类型为连接轴型，点型和⾯型中的⼀种。
·连接轴：使某个接头作指定运动。
·点：使模型中的某个点作指定运动。
·平⾯：使模型中的某个平⾯作指定运动（2）单击可以在窗⼝中直接选定连接轴（3）“反向”按钮：改变伺服电动机的运动⽅向，单击反向按钮则机构中伺服电机黄⾊箭头指向相反的⽅向。
(4)“运动类型”：可以指定伺服电机的运动⽅式。
如果从动图元选择为连接轴，变为灰⾊不可选状态，同时系统⾃动选择为选转。
图1-45 伺服电动机定义对话框图1-46 轮廓选项卡3“轮廓”选项卡：可以指定伺服电机的速度，加速度位置等如图1-46所⽰。
(1)“规范”组合框：可以调出连接轴设置对话框，旁边的下拉框可以选择速度，加速度，位置三种类型。
对于不同的选项，相应会有不同的对话框出现。
位置：单击直接调⽤连接轴设置对话框设置连接轴。
选定的连接轴将以洋红⾊箭头标⽰，同时⾼亮显⽰绿⾊和橙⾊主体。
如图1-47所⽰图 1-47位置对话框类型速度：出现初始位置标签，选择当前。
已知参数为:齿数z=34，模数m=2,压力角α=20°,建立直齿圆柱齿轮参数化建模。
参数化建模过程：1、启动Pro/E程序后，选择【文件】/【新建】命令，在弹出的【新建】对话框中的【类型】选项组中选取【零件】选项，在【子类型】选项组中选取【实体】选项，同时取消【使用缺省模版】选项的选中状态，最后在【名称】文本框中输入gear，单击按钮后，系统弹出【新文件选项】对话框，在【模版】选项组中选择mmns_part_solid选项，最后单击该对话框中的按钮后进入Pro/E系统的零件模块。
2、设置尺寸参数单击菜单栏【工具】在下拉菜单单击【参数】，在【参数】对话框中添加尺寸的各个参数，如下图所示3、设置关系参数在主菜单上依次单击“工具” →“关系”，系统弹出“关系”对话框，并在“关系”对话框内输入齿轮的分度圆直径关系、基圆直径关系、齿根圆直径关系和齿顶圆直径关系，如下图所示：4、绘制齿轮基本圆（1）在工具栏内单击按钮，系统弹出“草绘”对话框。
选择“FRONT”面作为草绘平面，选取“RIGHT”面作为参考平面，参考方向为向“左”，如图2-1所示。
单击【草绘】进入草绘环境。
（2）在绘图区以绘图提供的原点为圆心，绘制四个同心圆，并且标注圆的直径尺寸。
在工具栏内单击按钮，完成草图的绘制，如下图所示：（3）在主菜单上依次单击“工具” →“关系”，系统弹出“关系”对话框。
在“关系”对话框中输入尺寸关系，通过该关系创建的圆即分别为分度圆、齿顶圆、齿根圆、基圆。
(4)在【关系】对话框中单击确定按钮，系统自动根据设定的参数和关系式再生模型并生成新的基本尺寸。
最终生成如下图所示的标准齿轮基本圆。
5、创建齿轮轮廓线在右工具箱中单击“基准曲线”按钮打开【曲线选项】菜单，在该菜单中选择【从方程】选项，然后选取【完成】选项。
系统提示选取坐标系，在模型树窗口中选择当前的坐标系，然后在【设置坐标类型】菜单中选择【笛卡尔】选项。
系统打开一个记事本编辑器。
