IPM-Vista 接入Vista120/250主机编程指南
由于Vista主机，尤其是Vista120和Vista250这类中大型主机，编程项比较复杂，
IPM-Vista在接入过程中需要做一些编程配置，才能起作用，这里以Vista-120为
例，介绍一下IPM-Vista接入的方法

Step1：
配置IPM-Vista, 有2个参数和主机接入有关系，分别是虚拟键盘地
址和LRR地址。Vista-IPM出厂时，默认的键盘地址是17，LRR地址是
3，建议这两个参数不要改动，尤其LRR地址。下文的介绍基于这两个
参数为默认值。

Step2:
连接IPM-Vista和主机，IPM-Vista当作键盘来接。这里注意主机的数
据输出端（黄线）要接在IPM-Vista的KCLK端口，主机数据输入端
（绿线）接IPM-Vista的KDAT端口。

Step3：
启动主机，通过物理键盘先配置好主机。按41408000进入编程。
输入*93 ,选择DEVICE PROG，将03地址设备设置为06 类型(LR
RADIO MODULE)，将17地址设备设置为01类型（ALPHA CONSOLE）。
设置完毕后，退出Device PROG。选择REPORT CODE
PROG。 选择SYSTEM GROUP #1 ， SYSTEM GROUP #2，SYSTEM GROUP
#3，SYSTEM GROUP#4中需要上报的报告类型。设置完毕后，退出
REPORT CODE PROG.
*56, *57, *58, *59全部设置1。
以上配置后，一般的报告类型就可以收发了。

[Vista-120 布撤防报告]
进入编程，选择*39, 设置为1，然后选择*93，选择REPORT CODE
PROG, 选择SYSTEM GROUP1，分别选择CLOSE 和OPEN,将其1st部分均
设置为01。 退出编程，使用4140密码进行布撤防，可以收到布撤防
报告。

[Vista-120防区/故障报告]
进入编程，以防区8为例，选择*93，选择REPORT CODE PROG, 选择
RSTR,SUPV. CODE，ENTER ZN FOR GRP 填入所需要设置的防区008（这
种设置是每16个防区一组，只要设置其中之一即可），根据需要，分
别设置ALARM RESTORE GRP 001-016, TROUBLE GRP 001-016, TROUBLE
RESTORE GPR 001-016, BYPASS GRP 001-016， BYPASS RESTORE GRP
001-016设置为01， 退出编程后，则相应防区的监控状态结果也会有
报告上报。

防区恢复报告码编程，进入编程选择*79输入8个“1”；*80输入3
个“1”。

[Vista-120 多子系统设置]
如果用户采用了多子系统，则需要根据每个子系统在*32中设置子系
统帐号， *39也是随子系统设定而变得。这样，各子系统的相关报告
也能正常 发送。涉及到子系统的编程时，可以将IPM-Vista当作一
块键盘看待。详细子系统编程可参考主机说明书。

[注意事项]
1.对用户无法收到布撤防及旁路等信息的，可以尝试进入编程，把*05
（LOW Battery）改为“1”。通常建议客户接上备电。
2.通讯报告限制问题，如用户发现在布防状态下，报警或故障报告次
数受限，可以进入编程在*84项数据位进行修改，“01-15”为限制报
告的次数修改值，“0”为取消报告次数限制。

文档中的编程描述主要针对常用的报告信息发送，基本可以满足中心
用户的日常需要，因VISTA主机功能强大，如有特殊报告需要，可与
报警技术人员联系帮助解决。
IPM-Vista 接入Vista10P/20P 主机编程指南
由于Vista主机，尤其是Vista10P和Vista20P这类中大型主机，编程项比较复
杂，IPM-Vista在接入过程中需要做一些编程配置，才能起作用，这里以Vista-
20P为例，介绍一下IPM-Vista接入的方法。

Step1：
配置IPM-Vista, 有2个参数和主机接入有关系，分别是虚拟键盘地址和LRR地
址。Vista-IPM出厂时，默认的键盘地址是17，LRR地址是3，建议这两个参数不
要改动，尤其LRR地址。下文的介绍基于这两个参数为默认值。
输入*29 1 选择1启用IPM模块
选择是否将所有的信息编程发送到第一个电话电码，同时也发送到连接的
7720PLUS, 7820, 7835, 或 7845 无线设备(以 Contact ID格式发送). 数据传输
也受无线系统监测。如果通讯失败或有故障产生，系统将通过无线设备及电话线向
中心发送信息。
Step2:
连接IPM-Vista和主机，IPM-Vista当作键盘来接。这里注意主机的数据输出端
（黄线）要接在IPM-Vista的KCLK端口，主机数据输入端（绿线）接IPM-Vista
的KDAT端口。
Step3：
启动主机，通过物理键盘先配置好主机。按4112800进入编程。
1. 输入*43 对应1号子系统的第一个用户账号
输入*44 对应1号子系统的第二个用户账号
其他用户子系统号和账号自动编程。
2. 输入*48 07 通讯方式 CID
3. 输入*56 防区代码需要编程
4. 输入*59 1
---
*76 1都需要进行代码，
5. 输入*190 17 11。
IPM-Vista接丛文警卫中心软件
1、必须确定VISTA主机和IPM模块连接正常。
2、在《管理》下《设备安装》添加honeywell IPM 模块，然后进行下一步的安
装。

3、在《驱动设备》中点击《增加》对于IPM模块的MAC地址，对应主机的编号及
主机类型。主机编号。

4、再打开报警系统中用户，增加用户，选择主机类型，下面对应所属主机设备，
在子系统号中设为99991，
其中第五位的1表示子系统号
第一位到第四位的9999对应主机编号
IPM-Vista接丛文联网中心软件
1. 必须确定VISTA主机和IPM模块连接正常。
2. 在《系统设置》菜单下《系统设置》或打开《系统设置》，在《通信参
数》中选择《HONEYWELL IPM》，确定后退出。
3. 在《系统设置》下《接收机》的选择本地IPM管理，对IPM地址进行查找。

4. 查找后IPM的MAC地址，设置服务器地址和网络相关设置。

5. 在用户资料中增加用户，输入相应用户的资料等，在mac地址中对应用户主机
的IPM的mac地址，增加完成后就可以对主机进行操作。

合集下载

霍尼韦尔VISTA120（128）主机防区快速编程

霍尼韦尔VISTA120（128）主机防区快速编程

霍尼韦尔VISTA120（128）主机防区快速编程VISTA120/128/250/250BPT主机防区编程(快速编程部分)1, 4140 8000 进入编程，键盘显示：Program Mode*Fill # View -002, 输入*93，键盘显示：ZONE PROG . ?1=YES 0=NO3，输入“0”，键盘显示：EXPERT MODE ?1=YES 0=NO4，输入“1”，键盘显示：Set to confirm ?1=YES 0=NO5，输入“1”，键盘显示：ZN ZT P RC INL001 09 1 10 001ZN 代表防区号，ZT代表防区类型，P代表分区，INL代表输入类型此时光标会在防区号的第一位“0”上面闪烁6，输入防区号，比如从10防区开始编程，则输入“0 1 0”显示：ZN ZT P RC INL010 00 1 20 0017，此时光标在010 的第一位0上闪烁，输入“*”，光标移到ZT 下面00上面，然后输入防区类型，常用的防区类型是即时防区（03）和24小时防区“07”，这里以即时防区为例，输入“03”，键盘显示：ZN ZT P RC INL010 03 1 10 0018，此时光标在“P”下面的1上闪烁，这里代表的是分区的意思，就是说10防区在第一分区里，如果主机划分过子系统，这里需要根据实际情况填写对应的分区号，这里暂时不提，就以一个分区为例，输入“*”“*”（两次*号），光标会移到最右边的001上并在第一位的0上闪烁，这里需要输入的是输入类型，一般是总线输入，总线输入为06，这里输入“0 6 ”（注意是两位数，不要理会001的三位数），输入完之后，键盘显示：ZN ZT P RC INL010 03 1 10 SL19，继续输入“*”“*”“*”（三次*号，120主机为两次），键盘显示：010 Input S/N : LA×××-××××：110，这里就需要输入地址码了，比如地址码为001 5801，直接输入数字即可，输入“0”“0”“1”“5”“8”“0”“1”，注意，输入地址码的时候不可操作过快，尽量输完一个数字，等这个数字显示出来以后再输入下个数字。

HONEYWELL VISTA-120报警编程手册+6160键盘

HONEYWELL VISTA-120报警编程手册+6160键盘

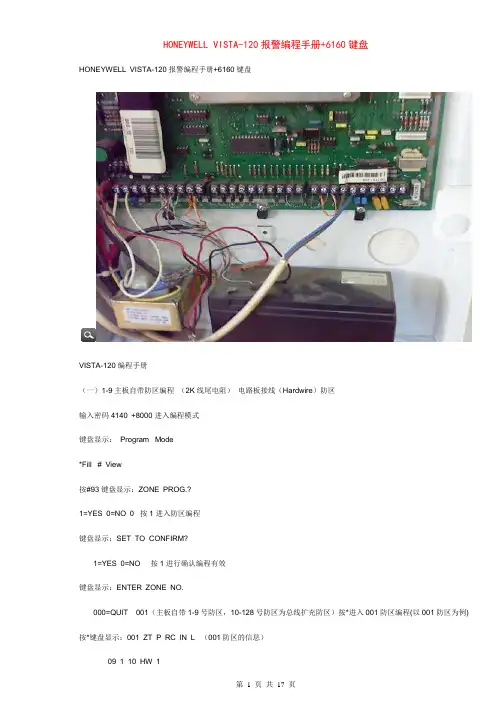

HONEYWELL VISTA-120报警编程手册+6160键盘HONEYWELL VISTA-120报警编程手册+6160键盘VISTA-120编程手册（一）1-9主板自带防区编程（2K线尾电阻）电路板接线（Hardwire）防区输入密码4140 +8000进入编程模式键盘显示：Program Mode*Fill # View按#93键盘显示：ZONE PROG.?1=YES 0=NO 0 按1进入防区编程键盘显示：SET TO CONFIRM?1=YES 0=NO 按1进行确认编程有效键盘显示：ENTER ZONE NO.000=QUIT 001（主板自带1-9号防区，10-128号防区为总线扩充防区）按*进入001防区编程(以001防区为例) 按*键盘显示：001 ZT P RC IN L （001防区的信息）09 1 10 HW 1FIRE 09 001 定为设定周边防区常用的防区类型对应项：编号01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；编号02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；编号03—周边防区，布防时有效，撤防时无效；编号04—内部防区，留守布防时无效，外出布防时有效，撤防时无效；编号06—24小时无声防区；编号07—24小时有声防区；编号09—火警防区；编号00—无用防区。

输入03 键盘显示：001 ZONE RESPONSEPERIMETER 03 001 定为设定周边防区按* 键盘显示：001 PARTITION01 001 所属第一子系统按* 键盘显示：001 REPORT CODE1st00 2 nd 00 （此项一般不需要设置默认即可）00 此项设定001防区通讯码，1 st输入11向第一报警中心发送报警信息2 nd输入11向第二报警中心发送报警信息按* 键盘显示：001 INPUT TYPEHardwire 01 此项设定001防区的接入类型防区接入类型的编号：编号0 不使用编号1 电路板接线防区编号6 序号式总线探头编号7 双向开关式总线探头03 1 10 HW 1 目前显示的是001防区的信息输入下一个防区的信息，如果不输入下一个防区的信息，（002—009防区不用时应将防区类型输入00）输入00*键盘显示：QUIT MENU MODE ？1=YES 0=NO 0输入1键盘显示：Program Mode*Fill # View-00 输入*99返回（二）设置序号式总线（使用4193SN和4293SN）联接的防区使用4193SN双回路总线编址器时（以010，011防区为例）：将4193SN的红线接入VISTA 120 接线端子的24，黑线接入VISTA 120 接线端子的25，另外三根线（黑，黄，绿）接在一起，白线不用。

霍尼韦尔VISTA-128BPT编程说明(详细对照)

霍尼韦尔VISTA-128BPT编程说明(详细对照)

Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机（以Vista 128BPT为例） (3)Vista系列报警主机控制键盘（6160） (7)4193SN/SNP单地址码两回路模块（已停产） (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程： (17)删除防区： (21)子系统编程： (23)1.子系统数量划分： (23)2.子系统跳转功能设置： (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程： (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置（VISTA 128BPT） (30)4100SN与IP2000模块编程： (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)五、键盘常见显示中英文对照 (36)一、设备认识Vista系列报警主机（以Vista 128BPT为例）（图1）由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商，其制造的VISTA系列报警主机（图1）是业界最早、认可度最高的大型总线制报警主机，主要用来接收处理前端探测器发送回来的报警信号，是先进的多功能控制主机。

功能框图Vista - 128BPT常规接线方式Vista - 128BPT总线接线方式Vista - 128BPT无线接线方式Vista - 128BPT总线连接图表格（一）：总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘（6160）（图2）6160键盘（图2）用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块（已停产）4193SN用于总线扩充，可以扩展成2个回路：白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路；这两个回路任选其一，都是第一个防区；绿、黑线组成常闭形式的第二个防区，在编程时要注意防区回路选择。

VISTA-120编程指南(简)

VISTA-120编程指南(简)

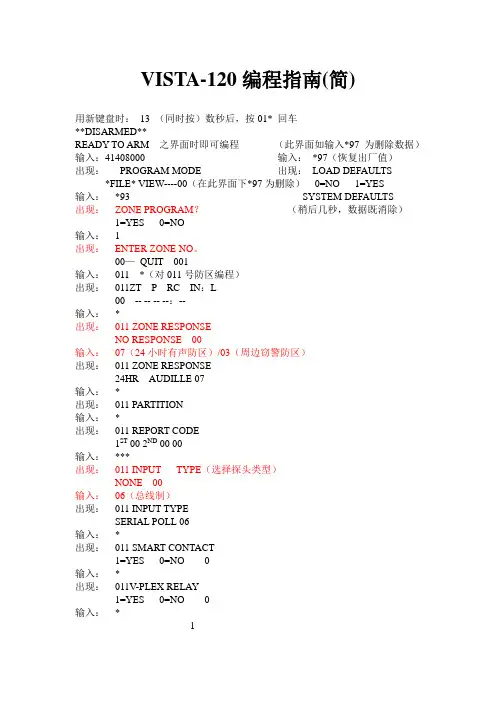

VISTA-120编程指南(简)用新键盘时：13 （同时按）数秒后，按01* 回车**DISARMED**READY TO ARM 之界面时即可编程（此界面如输入*97 为删除数据）输入：41408000 输入：*97（恢复出厂值）出现：PROGRAM MODE 出现：LOAD DEFAULTS *FILE* VIEW----00（在此界面下*97为删除）0=NO 1=YES输入：*93 SYSTEM DEFAULTS出现：ZONE PROGRAM？（稍后几秒，数据既消除）1=YES 0=NO输入： 1出现：ENTER ZONE NO。

00—QUIT 001输入：011 *（对011号防区编程）出现：011ZT P RC IN：L00-- -- -- --：--输入：*出现：011 ZONE RESPONSENO RESPONSE 00输入：07（24小时有声防区）/03（周边窃警防区）出现：011 ZONE RESPONSE24HR AUDILLE 07输入：*出现：011 PARTITION输入：*出现：011 REPORT CODE1ST 00 2ND 00 00输入：***出现：011 INPUT TYPE（选择探头类型）NONE 00输入：06（总线制）出现：011 INPUT TYPESERIAL POLL 06输入：*出现：011 SMART CONTACT1=YES 0=NO 0输入：*出现：011V-PLEX RELAY1=YES 0=NO 0输入：*1出现：011 INPUT S/N:LA xxx---xxxx 1输入：方法1:把绑在模块黄线上地址码输入方法2: “4193SN”模块的“十一”脚（红、兰）第2425上，黄黑或绿黑接触数秒，听到“嘀嘀”声后，屏幕上显示该“42935N”的序列号。

（如读出数不对，则可输入0后，用#号键一位一位清除，再重试，仍不行，可手工输入如所有防区输入完毕，在ENTER ZONE NO 下000=QUIT 001输入000，问是否要退出0=NO 1=YES输入：1出现：PROGRAM MODEFILL*VIEW输入：*99退出。
