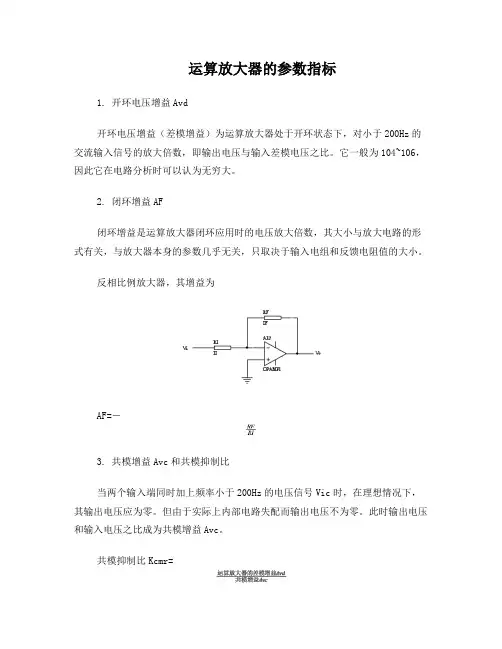

运算放大器的参数指标1. 开环电压增益Avd开环电压增益（差模增益）为运算放大器处于开环状态下，对小于200Hz的交流输入信号的放大倍数，即输出电压与输入差模电压之比。
它一般为104~106，因此它在电路分析时可以认为无穷大。
2. 闭环增益AF闭环增益是运算放大器闭环应用时的电压放大倍数，其大小与放大电路的形式有关，与放大器本身的参数几乎无关，只取决于输入电组和反馈电阻值的大小。
反相比例放大器，其增益为AF=－3. 共模增益Avc和共模抑制比当两个输入端同时加上频率小于200Hz的电压信号Vic时，在理想情况下，其输出电压应为零。
但由于实际上内部电路失配而输出电压不为零。
此时输出电压和输入电压之比成为共模增益Avc。
共模抑制比Kcmr=，通常以对数关系表示：Kcmr=20log共模抑制比一般在80~120Db范围内，它是衡量放大器对共模信号抑制能力高低的重要指标。
这不仅是因为许多应用电路中要求抑制输入信号中夹带的共模干扰，而且因为信号从同相端输入时，其两个输入端将出现较大的共模信号而产生较大的运算误差。
4. 输入失调电压在常温（25℃）下当输入电压为零时，其输出电压不为零。
此时将其折算到输入端的电压称为输入失调电压。
它一般为±（0.2~15）mV。
这就是说，要使放大器输出电压为零，就必须在输入端加上能抵消Vio的差值输入电压。
5. 输入偏置电流在常温（25℃）下输入信号为零（两个输入端均接地）时，两个输入端的基极偏置电流的平均值称为输入偏置电流，即IIB=( IIB -＋ IIB+)它一般在10nA~1uA的范围内，随温度的升高而下降，是反映放大器动态输入电阻大小的重要参数。
6. 输入失调电流IIO输入失调电流可表示为IIO=︱IIB -－IIB+∣在双极晶体管输入级运算放大器中，IIO约为（0.2~0.1）IIB -或（0.2~0.1）IIB+。
当IIO流过信号源内阻时，产生输入失调电压。
运算放大器基本原理及应用一． 原理(一） 运算放大器1.原理运算放大器是目前应用最广泛的一种器件;当外部接入不同的线性或非线性元器件组成输入和负反馈电路时;可以灵活地实现各种特定的函数关系..在线性应用方面;可组成比例、加法、减法、积分、微分、对数等模拟运算电路..运算放大器一般由4个部分组成;偏置电路;输入级;中间级;输出级..图1运算放大器的特性曲线 图2运算放大器输入输出端图示图1是运算放大器的特性曲线;一般用到的只是曲线中的线性部分..如图2所示..U -对应的端子为“-”;当输入U -单独加于该端子时;输出电压与输入电压U -反相;故称它为反相输入端..U +对应的端子为“＋”;当输入U +单独由该端加入时;输出电压与U +同相;故称它为同相输入端..输出：U 0= AU +-U - ； A 称为运算放大器的开环增益开环电压放大倍数.. 在实际运用经常将运放理想化;这是由于一般说来;运放的输入电阻很大;开环增益也很大;输出电阻很小;可以将之视为理想化的;这样就能得到:开环电压增益A ud =∞；输入阻抗r i =∞；输出阻抗r o =0；带宽f BW =∞；失调与漂移均为零等理想化参数..2.理想运放在线性应用时的两个重要特性输出电压U O 与输入电压之间满足关系式：U O ＝A ud U +－U －;由于A ud =∞;而U O 为有限值;因此;U +－U －≈0..即U +≈U －;称为“虚短”..由于r i =∞;故流进运放两个输入端的电流可视为零;即I IB ＝0;称为“虚断”;这说明运放对其前级吸取电流极小..上述两个特性是分析理想运放应用电路的基本原则;可简化运放电路的计算.. 3. 运算放大器的应用 1比例电路所谓的比例电路就是将输入信号按比例放大的电路;比例电路又分为反向比例电路、同相比例电路、差动比例电路.. a 反向比例电路反向比例电路如图3所示;输入信号加入反相输入端:图3反向比例电路电路图对于理想运放;该电路的输出电压与输入电压之间的关系为：为了减小输入级偏置电流引起的运算误差;在同相输入端应接入平衡电阻R ’＝R 1 // R F ..输出电压U 0与输入电压U i 称比例关系;方向相反;改变比例系数;即改变两个电阻的阻值就可以改变输出电压的值..反向比例电路对于输入信号的负载能力有一定的要求.. b 同向比例电路同向比例电路如图4所示;跟反向比例电路本质上差不多;除了同向接地的一段是反向输入端:图4 同相比例电路电路图它的输出电压与输入电压之间的关系为：； R’＝R 1 // R F只要改变比例系数就能改变输出电压;且U i 与U 0的方向相同;同向比例电路对集成运放的共模抑制比要求高.. c 差动比例电路差动比例电路如图5所示;输入信号分别加在反相输入端和同相输入端:图5 差动比例电路电路图其输入和输出的关系为：i1f O U R R U -=i1fO )U R R (1U +=可以看出它实际完成的是：对输入两信号的差运算.. 2和/差电路 a 反相求和电路其电路图如图6所示输入端的个数可根据需要进行调整:图6 反相求和电路图其中电阻R'满足：它的输出电压与输入电压的关系为：它的特点与反相比例电路相同;可以十分方便的通过改变某一电路的输入电阻;来改变电路的比例关系;而不影响其它支路的比例关系.. b 同相求和电路其电路如图7所示输入端的个数可根据需要进行调整:图7 同向求和电路图它的输出电压与输入电压的关系为：它的调节不如反相求和电路;而且它的共模输入信号大;因此它的应用不很广泛.. c 和差电路其电路图如图8所示;此电路的功能是对U i1、U i2进行反相求和;对U i3、U i4进行同相求和;然后进行的叠加即得和差结果..图8 和差电路图它的输入输出电压的关系是：由于该电路用一只集成运放;它的电阻计算和电路调整均不方便;因此我们常用二级集成运放组成和差电路..它的电路图如图9所示:图9 二级集成和差电路图它的输入输出电压的关系是：⎪⎪⎭⎫⎝⎛--+=22114433f 0R U R U R U R U R U i i i i它的后级对前级没有影响采用理想的集成运放;它的计算十分方便.. 3 积分电路和微分电路 a 积分电路其电路图如图10所示：它是利用电容的充放电来实现积分运算;可实现积分运算及产生三角波形等..图10 积分电路图它的输入、输出电压的关系为：其中: 表示电容两端的初始电压值.如果电路输入的电压波形是方形;则产生三角波形输出.. b 微分电路微分是积分的逆运算;它的输出电压与输入电压呈微分关系..电路如图11所示:图11 微分电路图R u -=0它的输入、输出电压的关系为： 4 对数和指数运算电路 a 对数运算电路对数运算电路就是是输出电压与输入电压呈对数函数..我们把反相比例电路中Rf 用二极管或三级管代替级组成了对数运算电路..电路图如图12所示：图12 对数运算电路它的输入、输出电压的关系为也可以用三级管代替二极管: b 指数运算电路指数运算电路是对数运算的逆运算;将指数运算电路的二极管三级管与电阻R 对换即可..电路图如13所示:图13 指数运算电路它的输入、输出电压的关系为： 利用对数和指数运算以及比例;和差运算电路;可组成乘法或除法运算电路和其它非线性运算电路..二无源滤波电路0101=+-=⎰t c t t i u dt u RC u r iu u S I u Re 0-=滤波电路的作用：允许规定范围内的信号通过；而使规定范围之外的信号不能通过..滤波电路的分类：低通滤波器：允许低频率的信号通过;将高频信号衰减； 高通滤波器：允许高频信号通过;将低频信号衰减；带通滤波器：允许一定频带范围内的信号通过;将此频带外的信号衰减； 带阻滤波器：阻止某一频带范围内的信号通过;允许此频带以外的信号衰减；仅由无源元件电阻、电容、电感组成的滤波电路;为无源滤波电路..它有很大的缺陷如：电路小;能力差等..为此我们要学习有源滤波电路.. 三有源滤波电路有源滤波器是指利用放大器、电阻和电容组成的滤波电路;可用在信息处理、数据传输、抑制干扰等方面..但因受运算放大器频带限制;这种滤波器主要用于低频范围..1一阶有源低通滤波器其电路如图14-a 所示;它是由一级RC 低通电路的输出再接上一个同相输入比例放大器构成; 幅频特性如图14-b 所示; 通带以外以dB 20-/十倍频衰减:图14-a 一阶有源低通滤波电路 图14-b 一阶有源低通幅频特性该电路的传递函数为: 式中RC 10=ω称为截止角频率;传递函数的模为2)(1)(o vo v A j A ωωω+=幅角为00arctg ωωϕ-=)(.. 2二阶有源滤波电路为了使输出电压以更快的速率下降;以改善滤波效果;再加一节RC 低通滤波环节;称为二阶有源滤波电路..它比一阶低通滤波器的滤波效果更好..二阶有源滤波器的典型结构如图15所示：图15 二阶有源滤波器典型结构 图中;Y 1～Y 5为导纳;考虑到U P ＝U N ;可列出相应的节点方程式为： 在节点A 有： 在节点B 有： 联立以上二等式得：考虑到： 则：AS 即是二阶压控电压源滤波器传递函数的一般表达式..只要适当选择Y i i ＝1～5;就可以构成低通、高通、带通等有源滤波器..)(ba aO N P R R R U U U +=≈。

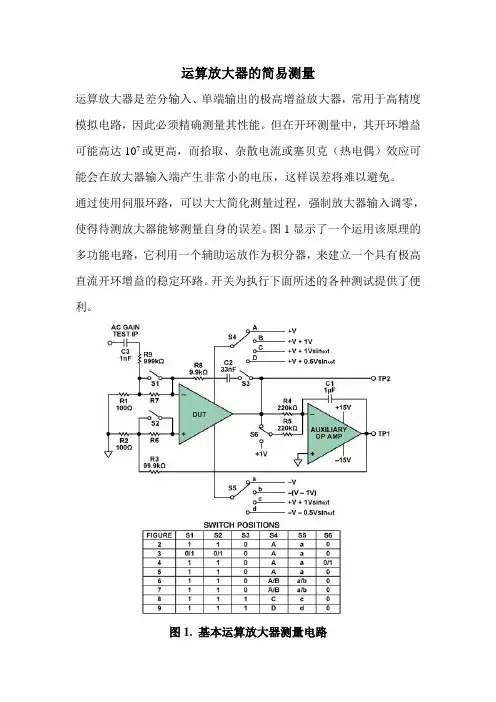

运算放大器的简易测量运算放大器是差分输入、单端输出的极高增益放大器，常用于高精度模拟电路，因此必须精确测量其性能。
但在开环测量中，其开环增益可能高达107或更高，而拾取、杂散电流或塞贝克（热电偶）效应可能会在放大器输入端产生非常小的电压，这样误差将难以避免。
通过使用伺服环路，可以大大简化测量过程，强制放大器输入调零，使得待测放大器能够测量自身的误差。
图1显示了一个运用该原理的多功能电路，它利用一个辅助运放作为积分器，来建立一个具有极高直流开环增益的稳定环路。
开关为执行下面所述的各种测试提供了便利。
图1. 基本运算放大器测量电路图1所示电路能够将大部分测量误差降至最低，支持精确测量大量直流和少量交流参数。
附加的―辅助‖运算放大器无需具有比待测运算放大器更好的性能，其直流开环增益最好能达到106或更高。
如果待测器件(DUT)的失调电压可能超过几mV，则辅助运放应采用±15 V电源供电（如果DUT的输入失调电压可能超过10 mV，则需要减小99.9 kΩ电阻R3的阻值。
）DUT的电源电压+V和–V幅度相等、极性相反。
总电源电压理所当然是2 × V。
该电路使用对称电源，即使―单电源‖运放也是如此，因为系统的地以电源的中间电压为参考。
作为积分器的辅助放大器在直流时配置为开环（最高增益），但其输入电阻和反馈电容将其带宽限制为几Hz。
这意味着，DUT输出端的直流电压被辅助放大器以最高增益放大，并通过一个1000:1衰减器施加于DUT的同相输入端。
负反馈将DUT输出驱动至地电位。
（事实上，实际电压是辅助放大器的失调电压，更精确地说是该失调电压加上辅助放大器的偏置电流在100 kΩ电阻上引起的压降，但它非常接近地电位，因此无关紧要，特别是考虑到测量期间此点的电压变化不大可能超过几mV）。
测试点TP1上的电压是施加于DUT输入端的校正电压（与误差在幅度上相等）的1000倍，约为数十mV或更大，因此可以相当轻松地进行测量。
