排烟气道安装施工方案

  • 格式：doc
  • 大小：387.00 KB
  • 文档页数：17

一、工程概况

重庆市

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX 楼。本工程由XXXXXXXXXXXXXXX公司投资建设筹建，XXXXXXXXXXX设计 研究院设计，XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX程XX质XX察，

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXKXXX程 监 理 ,

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXX承包XX本工程总建筑面积为 16 万 m。高层结构为剪力墙结构、低层结构为框架结构，由高层住宅、地下车库组 成，楼层分别为地下2层和地上1~ 33层，层高：地上首层为3.0 ~4.5m,上 部标准层均为3.0m.高层建筑屋面高度最高为99.6m。本工程为短支剪力墙结 构体系。填充墙为普通烧结页岩空心砖，内墙阴阳角比较多，墙面采用水泥 砂浆抹灰，顶棚砼平整、阴阳角较方正。

本工程住宅厨房、暗卫生间排烟气道根据《机制排烟气道系统应用技术 规程》DBJ50/T-212-2015选用耐碱玻璃纤维网格布水泥机制排烟气道，本工 程厨房烟道采用D-C5型,外尺寸400x500,采用①600无动力风帽；暗卫生间 排气道采用D-W3型,外尺寸300x400,采用①400无动力风帽。。材料与制作、 施工安装工艺依据国家建筑设计标准图集《住宅排气道（一） 》

GB07J916-1。 每户厨房、暗卫生间均有一道排烟气道。

二、编制依据

1 、规范、标准

（1） 、《住宅设计规范》 GB50096-2011。

（2） 、《住宅建筑规范》 GB50368-2005。

（3） 、《民用建筑设计通则》 GB50352-2005。

（4） 、《建筑设计防火规范》 GB50016-2006。1

（5）、《高层民用建筑设计防火规范》 GB50045（2005 年版）。

（6）、《建筑通风和排烟系统用防火阀门》 GB15930。

（7）、《住宅厨房、卫生间排烟气道》 JG/T194-2006。

（8）、其它有关的地方规范及行业标准。

2、国家建筑设计标准图集《住宅排气道》 （ GB07J916-1）。

3、《机制排烟气道系统应用技术规程》 DBJ50/T-212-2015 。

三、排烟气道技术要求

1、 根据《XXXXXXXXXXXXXXXXXX项目设计施工图》要求，排烟气道规格

选用国家建筑设计标准图集《住宅排气道（一） 》（GB07J916-1）、《机制排烟

气道系统应用技术规程》 DBJ50/T-212-2015。

2、 按排烟气道平面图位置正确留设预留孔。

3、 排烟气道安装完毕后，其预留孔用 C20细石混凝土回填浇筑，满足蓄水 防渗漏要求。

3、排烟气道穿楼板部位在满足结构防水要求后，再做 1.5mm厚JS防水涂

膜一层。

四、排烟气道材料与制作质量要求

（一）排烟气道

1、 排烟气管道应采用M20高强度水泥砂浆和耐碱玻璃纤维网格布，用模 具成型，水泥应采用强度等级不低于 32.5 级的普通硅酸盐水泥，耐碱玻璃纤 维网格布应符合《耐碱玻璃纤维网格布》 JC/T841 标准的要求，增强构件整体 性。预制构件的水泥砂浆及混凝土养护期，应符合建筑施工规范的要求。

2、 轻骨料的性能及所配制的轻骨料混凝土密度等级应符合《轻骨料混凝 土技术规程》 JGJ

51 的规定，其粒径应不大于排烟气道管壁厚的 1/3 。

3、 砂应符合《建筑用砂》GB/T14684的有关规定。

4、 外加剂应符合《混凝土外加剂》 GB8076的规定。

5、 允许采用耐腐蚀、耐老化、耐潮湿、耐久性与建筑物同寿命并符合防 火及环保规定的化学建材或其它轻质材料。2

6、排烟气道的外形宜为矩形，规格尺寸如下表:

厨房排烟气道规格尺寸

编

号 型号 长a

mm 宽b

mm 高H

mm 壁厚

HO mm 自重

（Kg） 适用范围（建筑

中部分厨房总 楼层数 无动力排气风

貌尺寸（mm）

D D-C1 250 250 2800

3000 15 47.5 < 6 A300

D-C2 320 250 2800

3000 15 52.4 < 12 A300

D-C3 400 300 2800

3000 15 64.7 < 18 A450

D-C4 500 350 2800

3000 15 121 < 24 A600

D-C5 500 400 2800

3000 15 128 < 33 A600

D-C6 600 600 2800

3000 15 128 < 48 A600

厨房排烟气道规格尺寸

编

号 型号 长a

mm 宽b

mm 高H

mm 壁厚

HO mm 自重

(Kg) 适用范围（建筑

中部分卫生间 总楼层数 无动力排气风

貌尺寸（m）

D D-W1 250 250 2800

3000 15 47.5 < 18 A300

D-W2 320 250 2800

3000 15 52.4 < 33 A300

D-W3 400 300 2800

3000 15 64.7 < 48 A450

注：a.同一型号的烟道可在规定的层数以下使用。

b.排烟气道安装的楼板预留孔洞尺寸应大于排烟气道各边 50mm

7、排烟气道的外观质量应符合下表的规定。

排烟气道外观质量

项目 技术要求 试验方法

表面质量 应平整，无麻面、蜂窝、空洞

JG/T194-2006 裂纹 不允许有裂纹

内壁交界处 宜为圆角或倒角

端面 应无飞边 3

有下列情况的排烟气道允许修补:

a. 每侧壁面的麻面、蜂窝不应超过两处，每处面积不应超过 0.01川；

b. 端面碰损，排烟气道外壁损坏纵深度不应超过 50mm宽度不应超过

100mm

&排烟气道的尺寸允许偏差符合下表的规定。

排烟气道尺寸允许偏差

项目 单位 允许偏差 试验方法

长度 mm 0, -9

JG/T194-2006 壁厚 mm 0, +4

断面外 轮廓尺寸 a mm +2, -3

b mm +2, -3

截面对角线差值 mm ± 7

垂直度 / H/400

平整度 mm ± 7

注：H为排烟气道制品长度。

9、排烟气道的物理力学性能及耐火极限应符合下表的规定

排烟气道物理力学性能及耐火极限

项目 单位 技术要求 试验方法

垂直承载力 kN > 90

JG/T194-2006 抗柔性冲击 / 5次，不开裂

耐火极限 h > 1.0

(二) 防火止回阀

1、 防火止回阀的外壳应采用不锈钢板或经防锈喷涂的 Q235冷轧钢板制作, 其他制作材料应符合《排油烟气防火止回阀》 GA/T798的规定。

2、 防火止回阀的规格尺寸和外观质量应符合下列规定：

(1) 防火止回阀外接口尺寸：厨房》A150mm卫生间》A80mm

(2) 防火止回阀的各零部件表面应平整，不允许有裂缝、压坑及明显的 4

凹凸、锤痕、毛刺、空洞等缺陷

（3）除不锈钢外，防火止回阀和零部件表面均应进行防腐、防锈处理， 经处理后的表面应光滑、平整、镀层、涂层应牢固，不允许有起泡、剥落、 开裂以及漏漆、流痕、皱纹等缺陷。

3、防火止回阀的主要性能除应符合下列规定外，还应符合《排油烟气防 火止回阀》GA/T798的规定：

① 感温元件动作温度应符合下列规定

a、 厨房：140C士 2C, 5分钟内部应不动作，156C士 2C, 1分钟内应 动作。

b、 卫生间：65C士 2C, 5分钟内部应不动作，73C士 0.5 C, 1分钟内 应动作。

② 防火止回阀严密性应符合《建筑通风效果测试与评价标准》

JGJ/T309的规定，应无倒灌，阀片在 150pa士 15Pa负压差时，反向漏风量应 为零。

③ 厨房用止回阀在开启压力为 80Pa时，阀片应能达到完全开启，最 大开启角度应不小于60°;卫生间止回阀在开启压力为25Pa时，阀片开启角 度应不小于最大开启角度的 90%。

4、防火止回阀的性能试验方法应按《排油烟气防火止回阀》 GA/T798的规定

执行。

（三）屋顶风帽

1、屋顶风帽底座应采用 C20细石混凝土内置直径 6.5 ~ 10mm|间距100mm

的双向钢筋现浇。

2、屋顶风帽制作材料应符合下列规定:

（1） 无动力风帽应采用不锈钢及铝合金制作的无动力风帽，其材质应分 别符合《不锈钢热轧钢板》GB/T4237、《不锈钢冷轧钢板》GB/T3280和《铝及 铝合金轧制板材》GB/T3880的规定。

（2） 负压式屋顶防风帽应采用不锈钢制作，其不锈钢应符合《不锈钢热 轧钢板》GB/T4237,《不锈钢冷轧钢板》GB/T3280的要求。 5

3、无动力屋顶风帽的规格尺寸应符合下表的规定。

无动力屋顶风帽规格尺寸

风帽规格

（mrh 底座外廓

尺寸（mrj） 底板厚 （mrh 板内开 洞直径

（mrh 适用系统排烟气道 规格（mrh

①300 660 50 300 250 X 300

①450 810 50 450 300 X 400

①600 960 50 600 350 X 500 400 X

500

450 X 550 500 X

4、负压式屋顶防风帽的规格尺寸应符合下表的规定

负压式屋顶风帽规格尺寸

风帽规格

（mrh 底座外廓

尺寸（mrj） 底板厚

（mr） 板内开 洞长度 适用系统排烟气道 规格（mm

□ 300 400 X 400 50 (mm

300 250 X 300

□ 400 500 X 500 50 400 300 X 400

□ 500 600 X 600 50 500 350 X 500 400 X

500

450 X 550 500 X

5、屋顶风帽的外观质量应符合下列规定:

（1） 风帽应为成品。

（2） 风帽标牌应牢固，标识应清晰。

（ 3）风帽各部件除不锈钢以外，其他材料的表面应作防锈、防腐处理， 经处理后的表面应光滑平整，不允许有裂纹、压坑及明显的凹凸、毛刺、空 洞等缺陷。

（4）风帽出气口应不小于排烟气道通风面积。

6、屋顶风帽在保证排气道内气体正常排出的情况下，应防止风、雨雪等倒 灌进入排烟气道内。

7、屋顶风帽的性能应符合相关标准规定及设计要求。

合集下载

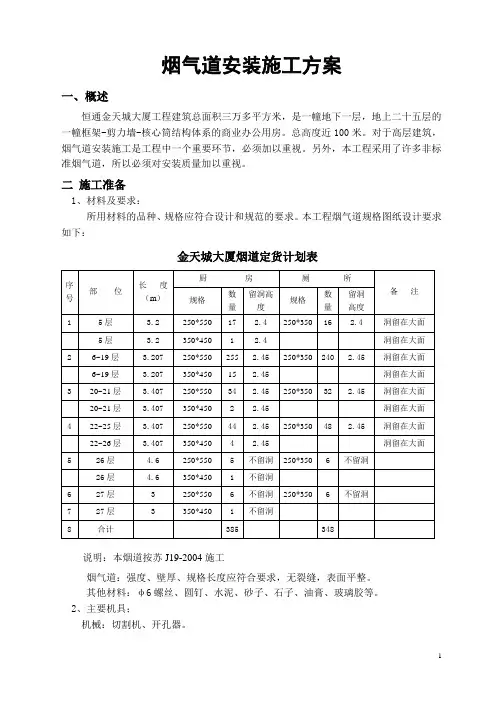

烟气道安装施工方案
