烟气道工程施工方案

成品排气烟道施工方案

二、编制依据：

1、厨房及卫生间选用插口式住宅排烟气道，详02J13-2（住宅厨卫插口式烟气集中排放系统图集）。

2、施工组织设计：

3、<>（房屋建筑部分）

4、建筑工程施工质量验收统一标准（GB50300-2001）

5、建筑装饰装修工程验收规范（GB50201-2001）

三、 施工准备及计划安排

卫生间排气道详02J13-2-8-（C-2），外形尺寸为250*350，楼板预留洞尺寸为300*400.厨房排烟道，详02J13-2-8-（B-4），外形尺寸为450*450，楼板预留洞尺寸为550*550。烟道成品由生产厂家生产并供货至施工现场，提供产品合格证，质检报告。产品质量严格按（07J916-1）图集的有关要求执行。在进场时，由项目部对烟道规格尺寸、观感质量进行检查，对不符合要求的进行退场。烟道安装在主体施工完成后抹灰施工前穿插完成。安装前，由项目部组织工人进行技术交底和安全教育，严格按要求施工。

1、烟道尺寸均按委托加工料单要求的规格、型号加工，产品符合国家、行业有关检验标准的要求：

2、外观质量：烟道内外表面应光滑平直，不得有凹凸不平，麻面、裂纹，拐角圆角平滑。端面平整无飞边。

3、尺寸允许偏差：烟道两端部平面应反正，截面对角线误差

≤7mm,垂直度1:400，平整度≤7mm，长度误差≤9mm，并不得有扭曲现象。

4、副烟道进气口下隔板应封闭严密，不得有空隙，副烟道尺寸应上下对齐。

5、承载力：轴心受压承载力设计值不于90KN。

6、烟道制品的耐火极限>，满足国家、行业的有关规定。 7、材料进场应及时运至作业面，不能及时上楼的按照现场条件存放烟道，要求分类存放且码放整齐，码放高度不超过2m。

8、施工前将施工面清理干净，在与烟道相邻的主体结构上弹好安装定位立面位置线（安装后上下节口处与楼面结构面平）。

未来滨河小区C-2#、6#、7#楼工程 厨卫间排烟气道安装方案

第 1 页 共 1 页

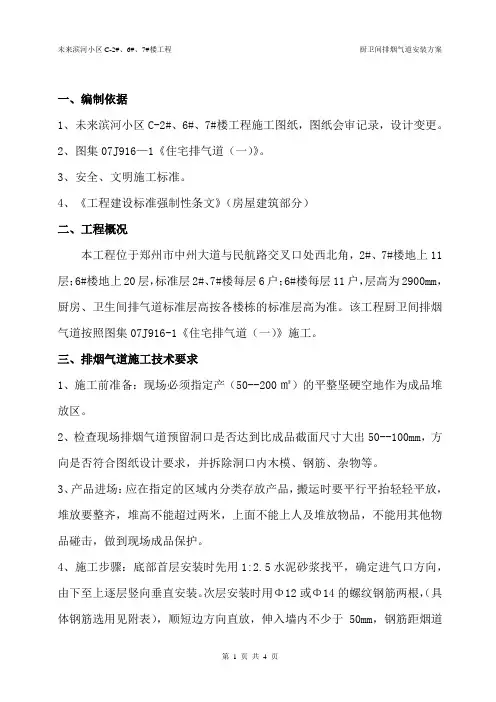

一、编制依据

1、未来滨河小区C-2#、6#、7#楼工程施工图纸，图纸会审记录，设计变更。

2、图集07J916—1《住宅排气道（一）》。

3、安全、文明施工标准。

4、《工程建设标准强制性条文》（房屋建筑部分）

二、工程概况

本工程位于郑州市中州大道与民航路交叉口处西北角，2#、7#楼地上11层；6#楼地上20层，标准层2#、7#楼每层6户；6#楼每层11户，层高为2900mm，厨房、卫生间排气道标准层高按各楼栋的标准层高为准。该工程厨卫间排烟气道按照图集07J916-1《住宅排气道（一）》施工。

三、排烟气道施工技术要求

1、施工前准备：现场必须指定产（50--200㎡）的平整坚硬空地作为成品堆放区。

2、检查现场排烟气道预留洞口是否达到比成品截面尺寸大出50--100mm，方向是否符合图纸设计要求，并拆除洞口内木模、钢筋、杂物等。

3、产品进场：应在指定的区域内分类存放产品，搬运时要平行平抬轻轻平放，堆放要整齐，堆高不能超过两米，上面不能上人及堆放物品，不能用其他物品碰击，做到现场成品保护。

4、施工步骤：底部首层安装时先用1:2.5水泥砂浆找平，确定进气口方向，由下至上逐层竖向垂直安装。次层安装时用Φ12或Φ14的螺纹钢筋两根，（具体钢筋选用见附表），顺短边方向直放，伸入墙内不少于50mm，钢筋距烟道

未来滨河小区C-2#、6#、7#楼工程 厨卫间排烟气道安装方案

第 2 页 共 2 页 边20-30mm，进行安装上节烟气道时，钢筋位置必须开槽放置，保证上下两节烟气道接缝严密，便于灌筑烟道周边的楼层砼，就位后达到单间垂直。烟道安装时，距墙留置10-20mm的缝隙，便于调整由于各层墙体移位造成的上下两节烟道错位，从而保证烟道安装的垂直度。再用木梗或砖块固定。以此类推直安装到顶部。（钢筋承托施工方式见附图）

第1篇

一、工程概况

本工程为某火力发电厂新建烟囱道项目，烟囱道主要用于排放烟气，降低大气污染。工程地点位于我国某省某市，施工内容包括烟囱道本体建设、附属设施安装以及周边环境整治等。烟囱道高度为100米，直径为4米，采用钢筋混凝土结构，施工周期为6个月。

二、施工准备

1. 施工图纸及技术资料

施工前，必须对施工图纸进行全面熟悉，确保施工方案的合理性和可行性。同时，收集相关技术资料，如地质勘察报告、施工规范、质量标准等。

2. 人员组织

成立施工项目组，明确项目经理、技术负责人、质量负责人、安全负责人等岗位责任。对施工人员进行岗前培训，确保其掌握施工技能和安全知识。

3. 施工设备

根据工程需求，配置以下施工设备：

- 混凝土搅拌站：用于混凝土的搅拌和运输。

- 混凝土泵车：用于混凝土的输送。

- 混凝土输送泵：用于混凝土的输送。

- 混凝土振捣器：用于混凝土的振捣。

- 施工电梯：用于人员及材料的垂直运输。

- 吊车：用于吊装重物。

- 施工安全设施：如安全带、安全帽、防护网等。

4. 材料准备

准备施工所需的各种材料，包括钢筋、水泥、砂石、模板、焊条等。确保材料质量符合国家相关标准。 三、施工工艺

1. 基础施工

- 地基处理：根据地质勘察报告，对地基进行处理，确保地基承载力满足设计要求。

- 基础垫层：铺设C15混凝土垫层，厚度为100mm。

- 基础施工：根据设计图纸，浇筑基础，确保基础尺寸和标高符合要求。

2. 主体结构施工

- 钢筋施工：根据设计图纸，绑扎钢筋，确保钢筋间距、保护层厚度等符合规范要求。

- 模板施工：选用合适的模板，确保模板的强度、刚度和稳定性。

- 混凝土施工：采用混凝土泵车进行混凝土输送，使用混凝土振捣器进行振捣，确保混凝土密实度。

- 钢筋焊接：采用电弧焊进行钢筋焊接，确保焊接质量。

1. 《住宅排气道（一）》16J916-1

2. 恒大·时代新城施组图纸

3. 《建筑工程施工质量统一验收标准》（GB50300-2013）

4. 《建筑施工手册》

5. 《通风与空调工程施工质量验收规范》（GBGB50243-2012）

二、工程概况

1. 工程名称：某住宅小区厨房烟道安装工程

2. 建设地点：某市某区某住宅小区

3. 建设单位：某房地产开发有限公司

4. 设计单位：某建筑设计研究院

5. 监理单位：某工程监理有限公司

6. 施工单位：某建筑工程有限公司

7. 质量目标：一次性验收合格，确保工程质量和安全

8. 建筑功能：住宅

9. 建筑面积：20000平方米

10. 建筑层数：12层

11. 结构形式：钢筋混凝土结构

12. 烟道情况：成品烟道详国标《住宅排气道（一）》16J916-1 A-C-12型号，楼板预留洞为420x300，住宅厨房烟道（或墙体）进气口留洞尺寸为200x200mm方洞，标准层留洞按孔顶距离上层楼板底50mm控制，进气口中心定位见建施平面图。

三、施工准备及计划安排

1. 安装机具准备：电钻、钢筋、线垂、沥青油膏、锤子、凿子、梯子、模板、木枋、钉子、铁丝等。

2. 主体结构施工完毕，楼地面、墙面等装饰装修施工前进行。 3. 出屋面烟气道安装在屋面施工防水层之前进行。

4. 预留洞口位置、方向、尺寸正确。

5. 安装队伍经过培训合格，安装前进行技术质量交底，货物运抵现场并经项目验收合格后开始安装。

6. 施工计划安排：

（1）施工前，对施工人员进行技术交底，明确施工工艺和质量要求。

（2）根据设计图纸，对烟道安装位置进行测量放线，确保安装位置准确。

（3）按照施工顺序，依次进行烟道安装、固定、连接等工序。

（4）安装过程中，严格控制施工质量，确保烟道安装牢固、密封。

（5）施工完成后，对烟道进行验收，确保达到设计要求。

四、施工工艺及质量控制

1. 施工工艺：
