大气辐射传输理论 第三章

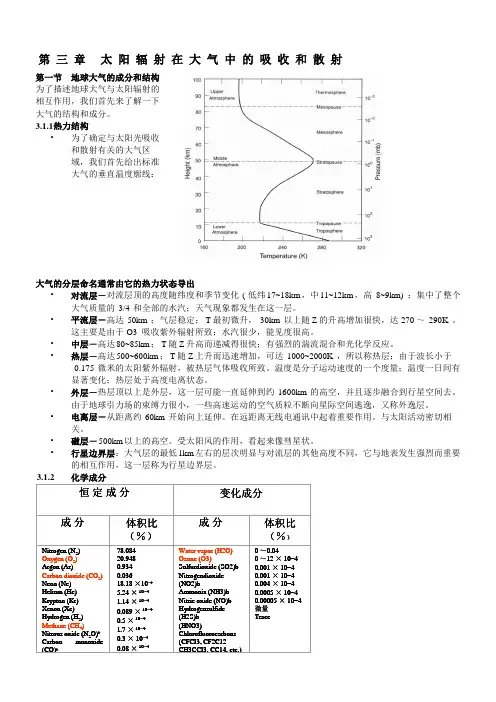

第三章太阳辐射在大气中的吸收和散射第一节 地球大气的成分和结构 为了描述地球大气与太阳辐射的相互作用，我们首先来了解一下大气的结构和成分。

3.1.1热力结构• 为了确定与太阳光吸收和散射有关的大气区域，我们首先给出标准大气的垂直温度廓线：大气的分层命名通常由它的热力状态导出• 对流层－对流层顶的高度随纬度和季节变化(低纬17~18km ，中11~12km ，高8~9km)；集中了整个大气质量的3/4和全部的水汽；天气现象都发生在这一层。

• 平流层－高达50km ；气层稳定；T 最初微升，30km 以上随Z 的升高增加很快，达270～290K 。

这主要是由于O3 吸收紫外辐射所致；水汽很少，能见度很高。

• 中层－高达80~85km ；T 随Z 升高而递减得很快；有强烈的湍流混合和光化学反应。

• 热层－高达500~600km ；T 随Z 上升而迅速增加，可达1000~2000K ，所以称热层；由于波长小于0.175微米的太阳紫外辐射，被热层气体吸收所致。

温度是分子运动速度的一个度量；温度一日间有显著变化；热层处于高度电离状态。

• 外层－热层顶以上是外层，这一层可能一直延伸到约1600km 的高空，并且逐步融合到行星空间去。

由于地球引力场的束缚力很小，一些高速运动的空气质粒不断向星际空间逃逸，又称外逸层。

• 电离层－从距离约60km 开始向上延伸。

在远距离无线电通讯中起着重要作用。

与太阳活动密切相关。

• 磁层－500km 以上的高空。

受太阳风的作用，看起来像彗星状。

• 行星边界层：大气层的最低1km 左右的层次明显与对流层的其他高度不同，它与地表发生强烈而重要的相互作用，这一层称为行星边界层。

3.1.2化学成分恒定成分变化成分成分体积比（％）成分体积比（％）Nitrogen (N 2)Oxygen (O 2)Argon (Ar)Carbon dioxide (CO 2)Neon (Ne)Helium (He)Krypton (Kr)Xenon (Xe) Hydrogen (H 2)Methane (CH 4)Nitrous oxide (N 2O)b Carbon monoxide (CO)b78.08420.9480.934 0.03618.18 ×10-45.24 ×10-41.14 ×10-40.089 ×10-40.5 ×10-41.7 ×10-40.3 ×10-40.08 ×10-4Water vapor (H2O)Ozone (O3)Sulfurdioxide (SO2)b Nitrogendioxide (NO2)bAmmonia (NH3)b Nitric oxide (NO)b Hydrogensulfide (H2S)b (HNO3)Chlorofluorocarbons (CFCI3, CF2C12CH3CCI3, CC14, etc.)0 ～0.040 ～12 ×10-40.001 ×10-40.001 ×10-40.004 ×10-40.0005 ×10-40.00005 ×10-4微量Trace体积比•假设在压力P、温度T状态下干空气占有容积V a，其中某气体成分的分压力为p，当温度T保持不变，而该气体成分的压力变为P时。

它占有容积V，则定义该气体成分的体积比为q=V/Va •其数值以百分数（％）或百万分数（ppm）表示，当含量非常少时，又可以用千兆分数（ppb）表示。

CO2 ，CH4•CO2 虽然被列为恒定成分，但由于矿物燃烧、海洋的吸收和放射及光合作用，一直以大约0.4％的速度增加。

CO2 能够强烈地吸收和放射红外辐射，对气温有一定的影响。

•大气中CH4 的含量也以每年1％～2％的速率在增加，现在达1.7ppmv•CO, N2O 的含量也在变化可变气体成分：H2O•水汽是地球大气中主要的辐射和动力要素，它的含量随时空变化很大。

对流层H2O的空间分布取决于局地水文循环和大尺度输送过程。

–最大值出现在南、北半球亚热带700hpa高度以下的气层中。

•它是在大气温度变化范围内唯一可以发生相变的成分。

由于水的三态都善于吸收和放射红外辐射，因水汽的吸收系数可变气体成分：•O3 1840的高度，这个区域称为臭氧层（法国–减小，到50km附近臭氧含量趋于零。

如果把它集中起来，在标准状态下，平均厚度约3mm。

–它的形成主要是由于太阳紫外辐射的作用。

–臭氧吸收系数气溶胶• 气溶胶：气溶胶由固体或液体小质点分散并悬浮在气体介质中形成的胶体分散体系。

目前常将气溶胶分成三大类：①雾，指液体粒子的凝聚性气溶胶和分散性气溶胶；②尘，指固态粒子的分散性气溶胶；③烟，指固态粒子的凝聚性气溶胶。

– 大气电现象，大气辐射和光学，大气化学过程，以及云降水的形成，都跟气溶胶有关。

• 最大浓度出现在城市和沙漠，在对流层，浓度随高度增加而迅速减小。

平流层某些高度上，观测到有气溶胶薄层长期存在。

• 大气中水汽含量的变化最大，气溶胶浓度的变化次之，二氧化碳的变化比较小。

• 参看《气溶胶教程》作者：章澄昌，气象出版社， 1993。

标准大气第二节大气吸收吸收截面，吸收系数太阳辐射—短波辐射：0.15~4.0mm (UV,VIS,IR)地气辐射—长波辐射：4.0~120mm (IR)短波辐射在大气中的传输•短波辐射指波长在0.2mm 到4.0mm的辐射，其主要的源是太阳，因此也称为太阳辐射，包括UV，VIS和IR辐射。

在这一波长范围，大气自身的热辐射相对较弱，常常可以不加考虑，仅在近红外波段，才需要给予考虑。

但本波段所涉及电磁波的波长与大气气溶胶的尺度相近，因此气溶胶的散射和吸收需要进行仔细的计算。

3.2.1 紫外吸收带•对太阳辐射的吸收起主要作用的有O2、O3、N2、CO2、H2O以及原子O和N•大部分紫外辐射在高层大气中被集中于平流层的O3分子吸收–1）Hartley带：最强的吸收带，位于0.22-0.30mm，吸收中心在0.255mm。

–2）Huggins带：0.30-0.34mm。

–3）Chappuis带：0.44-0.74mmSOLAR SPECTRUM波长(Å)吸收物质主要层次175024201000-1750-20002000-2420-31003100-40004000-8500O2舒曼容格连续吸收带。

1216 Å莱曼线O2舒曼容格带O2 赫茨堡连续吸收带O3 哈特莱带O3哈特莱带; O( l D) O3 哈金斯带; O( 3P)O3查普斯带热层中间层中间层平流层平流层平流层平流层,对流层对流层大气质量在上面公式计算中都要用到大气质量这个参数。

按定义，大气质量是倾斜路径的光学厚度与垂直路径光学厚度之比在均质 平面平行大气中，简单地有 dl = sec q dz ，且 sec q 为常数，可移至积分号以外，因此大气质量即为 sec q 而与kl (z ) 无关。

但在又折射、密度随高度变化的球面分层大气中，大气质量m 的计算就要复杂得多。

（与地面大气密度，均质大气高度。

地球半径，折射率随z 的变化，天顶角有关）⎰⎰==dzz k ld z k m )()()0()()(l l l l τθτθ•从图 中可以看到，对同样厚度的一层大气，由于它离地面的高度不同，dl 与dz 的比值是不相同的。

•现在再考虑公式中的积分值。

由于kl (z ) 随高度有不同的分布，当kl 值在低层较大，而那里的dl 值也较大，这样分子上的积分值就会较大，反之，如果kl 的大值出现在高层，那里dl 的值相对较小，其结果是分子上的积分值相对较小。

•因此对二种具有不同垂直分布特征的吸收气体，即使对垂直路径而言，吸收的光学厚度是相同的，但对吸收气体主要分布在高空的气体其大气质量会小于主要集中在低层的吸收气体。

•实际大气中臭氧和水汽分布就具有上述特征，因此它们的大气质量要分别计算。

而对其它均匀混合的气体，其大气质量的计算可用同一个表达式，这是根据标准大气的模型推算出来的。

• 对臭氧和水汽吸收，根据这些气体在大气中分布的平均状况，可以分别得到计算各自大气质量的经验公式。

• 对臭氧• 对水汽•上面二式中q 为太阳天顶角，z 3 为臭氧分布的峰值高度，一般为22 km ， re = 6371 km ，为地球半径。

太阳直接辐射光谱3.2.2 可见光区和近红外区的吸收 • H2O 的吸收是最重要的，其次就是CO2和O3，以及CH4、N2O 、CFCs 等大气痕量气体。

– H2O 主要集中在大气下层，吸收作用主要在对流层，特别是对流层下层。

– 近红外区的最重要吸收成分是水汽。

主要的吸收带位于：0.94mm ，1.1mm ，1.38mm 和1.87mm 。

21323o ])/(2cos [/1e er z r z m ++=θ1452.1])650.92(0548.0cos [---+=θθw m–另外在中、远红外分别有2.7mm和6.3mm的强吸收带。

水汽的吸收系数•图中影区代表大气中各种微量气体对太阳辐射通量的吸收。

•分子氧吸收紫外辐射的同时，在红区有两个弱吸收带，0.762mm的O2吸收带特别出名。

O3在9.6mm处也较强吸收带。

•CO2的混合比在大气中几乎是均匀的，所以，在水汽含量极少的平流层中，CO2的吸收最主要。

在红外区CO2有两个强吸收带分别位于15mm 和4.3mm处。

•除了上述重要的吸收气体成分外，尚有一些微量气体在红外区也有若干吸收带。

由于他们含量微少，吸收作用不十分显著。

•参看《大气辐射学》，刘长盛刘文保编著，南大出版，1990。

第73页的fig. 2.5红外吸收带3.2.3 微波吸收 • 大气对微波辐射吸收的主要气体成分是O2分子和H2O 分——分子转动能级跃迁产生，谱带结构比分子红外振转带简单得多。

• 微波吸收线型函数一般取修正的Lorentz 型。

• 大气微波辐射量很少，因此在能量传输中并不重要，但在遥感应用方面却十分重要，微波辐射在云中传输时衰减小，可穿透云，优于红外遥感。

虽然微波辐射能量微弱，但利用电子技术检测微波辐射却容易做到。

O 2：5mm(60GHz)H 2O ：1.64(183.31GHz)和13.5mm(22.24GHz)3.2.4 窗区吸收大气窗区：从大气吸收光谱可以看到，在较强吸收带之间，有着一些吸收很弱的谱区域，称为大气窗区。

即大气透过率高的光谱区。

对于遥感和大气能量收支研究而言，窗区和带区同等重要。

窗区的吸收主要有两部分：1）由于远处强吸收带区内吸收线的线翼连续吸收作用；2）由于窗区内弱吸收线作用。
