1 图6-31 人教版九年级物理《第十六章电压 电阻》练习题
一 。选择题(40分)
1．小新用西红柿制作了一个水果电池，他用一片铜片和一片锌片制作了它的两个电极，做好该西红柿电池后，小新用电压表测量了它的电压，你觉得它的电压有多高？（ ）
A．3V B．220V C．1.5V D．0.2V
2．关于电源，下列说法中正确的是( )
A．是提供电荷量的装置 B．是提供电流的装置
C．是提供电压的装置 D．是提供用电器的装置
3．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：（ ）
A．一定是串联 B．一定是并联
C．串联、并联都有可能 D．无法判断.
*4．如图6-31所示，电源电压为6V，当开关S闭合后，只有一灯泡发光，且电压表示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路 B．灯L2处短路
C．灯L1处断路 D．灯L2处断路
5．图6-32所示电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能（ ）
A．L1短路 B．L2短路
C．L1断路 D．L2断路
6．由同种材料制成的三根电阻丝，已知它们的长度关系L1＞L2＝L3，横截面积的关系为S1=S2＜S3,现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ）
中国教育培训领军品牌
1 坤
凡
教
育
学
科
教
师 讲 义
学员姓名 ： 年级： 辅导科目 ：物理 学科教师 ：
【课前十分钟】
【知识梳理】
一、电压
（一）电压的作用
1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是提供电压的装置。
2．电路中获得持续电流的条件：①电路中有电源（也就是电路两端有电压）；②电路是闭合的。
（二）电压的单位
1．国际单位：V 常用单位：kV 、mV 、μV
换算关系：1Kv＝1000V 1V＝1000mV 1mV＝1000μV
2．记住一些电压值：一节干电池1．5V 一节蓄电池2V 家庭电压220V 安全电压不高于36V
（三）电压测量：
1．仪器：电压表，符号：
2．读数时，看清接线柱上标的量程，和分度值。
3．使用规则：两要、一不
①电压表要并联在电路中。
②电流从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏。
③被测电压不要超过电压表的最大量程。
④ 电压表可以直接连在电源两端，此时电压表测得是电源电压
危害：1.被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。
2.选择量程：实验室用电压表有两个量程，0～3V和0～15V。测量时，先选大量程，用开关试触，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。
4.串联电路电压的规律______________________________________________________________________________.
并联电路电压的规律_______________________________________________________________________

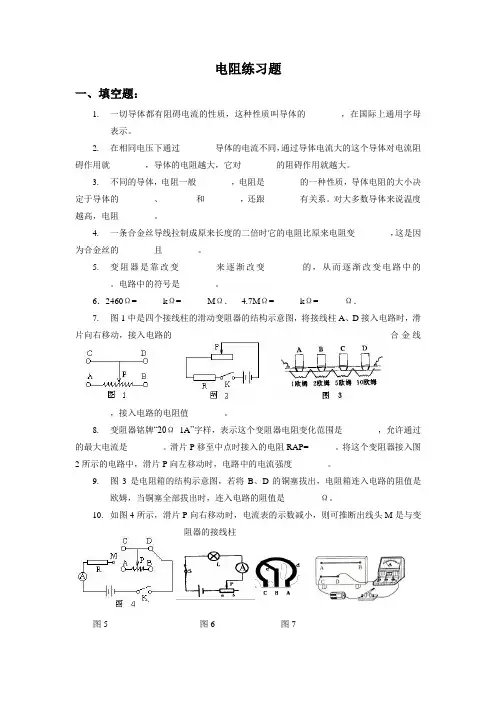

电阻练习题
一、填空题：
1. 一切导体都有阻碍电流的性质，这种性质叫导体的________，在国际上通用字母________表示。
2. 在相同电压下通过________导体的电流不同，通过导体电流大的这个导体对电流阻碍作用就________，导体的电阻越大，它对________的阻碍作用就越大。
3. 不同的导体，电阻一般________，电阻是________的一种性质，导体电阻的大小决定于导体的________、________和________，还跟________有关系。对大多数导体来说温度越高，电阻________。
4. 一条合金丝导线拉制成原来长度的二倍时它的电阻比原来电阻变________，这是因为合金丝的________且________。
5. 变阻器是靠改变________来逐渐改变________的，从而逐渐改变电路中的________。电路中的符号是________。
6．2460Ω=______kΩ=______MΩ． 4.7MΩ=______kΩ=______Ω．
7. 图1中是四个接线柱的滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片向右移动，接入电路的合金线________，接入电路的电阻值________。
8. 变阻器铭牌“20Ω 1A”字样，表示这个变阻器电阻变化范围是________，允许通过的最大电流是________。滑片P移至中点时接入的电阻RAP=______。将这个变阻器接入图2所示的电路中，滑片P向左移动时，电路中的电流强度________。
9. 图3是电阻箱的结构示意图，若将B、D的铜塞拔出，电阻箱连入电路的阻值是________欧姆，当铜塞全部拔出时，连入电路的阻值是________Ω。
10. 如图4所示，滑片P向右移动时，电流表的示数减小，则可推断出线头M是与变阻器的接线柱_______
图5 图6 图7

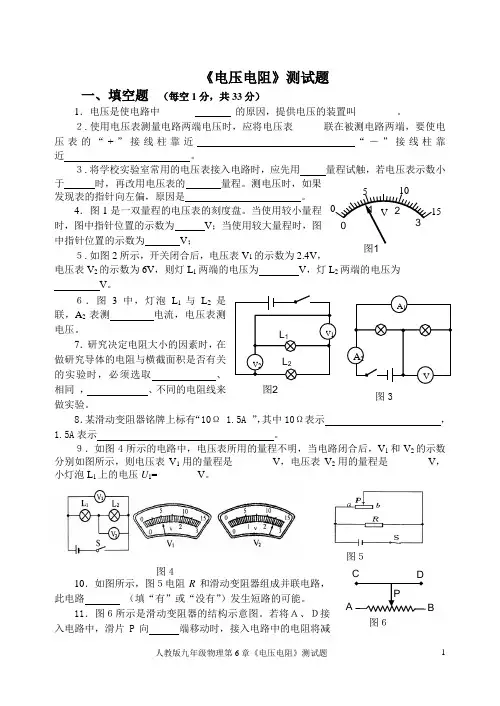

人教版九年级物理第6章《电压电阻》测试题 1 《电压电阻》测试题
一、填空题 （每空1分，共33分）
1．电压是使电路中_______
_的原因，提供电压的装置叫________。
２.使用电压表测量电路两端电压时，应将电压表______联在被测电路两端，要使电压表的“+”接线柱靠近 “－”接线柱靠近 。
３.将学校实验室常用的电压表接入电路时，应先用 量程试触，若电压表示数小于 时，再改用电压表的 量程。测电压时，如果发现表的指针向左偏，原因是 。
4．图1是一双量程的电压表的刻度盘。当使用较小量程时，图中指针位置的示数为 V；当使用较大量程时，图中指针位置的示数为 V；
５.如图2所示，开关闭合后，电压表V1的示数为2.4V，电压表V2的示数为6V，则灯L1两端的电压为 V，灯L2两端的电压为
V。
６．图3中，灯泡L1与L2是
联，A2表测 电流，电压表测
电压。
7．研究决定电阻大小的因素时，在做研究导体的电阻与横截面积是否有关的实验时，必须选取 、
相同 ， 、不同的电阻线来做实验。
8．某滑动变阻器铭牌上标有“10Ω 1.5A ”，其中10Ω表示 ，1.5A表示 。
９．如图4所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示，则电压表V1用的量程是________V，电压表V2用的量程是________V，小灯泡L1上的电压U1=________V。
