ABAQUS与Hypermesh接口流程本文分两种情况。
第一种：在HM中对几何模型全部建好网格，导入ABAQUS中分析。
第二种：在ABAQUS中已有的计算模型基础上，再导入网格部件重新整合进行分析。
第一种情况：1．在ABAQUS中建好几何模型（如图1所示），如果是用其他造型软件建的模型也要先导入ABAQUS，然后对模型进行装配，为的是确定全局坐标系，在后续的操作中全局坐标系不要再改变。
图12．导出ACIS SAT文件，后缀名为.sat，如图2和图3所示。
图2 图33．打开HM，注意设定user profiles为ABAQUS，如图4所示。
图4 4．导入几何模型，如图5所示。
图55．处理几何模型，例如：布尔运算，消除硬点等。
设置网格类型，画网格，将模型划分成数个网格部件。
如图6所示，几何模型被划分成了两个网格部件，根据仿真计算的需要也可对两个小块布尔求和，划分成一个网格部件。
一个网格部件就是一个网格节点相连的网格体，只含有网格节点、单元、集合信息。
图66．导出网格，文件格式为.inp，如图7所示。
图77．导入ABAQUS（如图8，图9和图10所示），继续设置其他前处理。
图8 图9图10第二种情况：在已有的分析基础上添加网格部件1．首先，将需要划分网格的几何模型导入ABAQUS，进行装配，如图11所示。
该步骤为的是确定几何模型的全局坐标，方便后续的导入。
图112．导出该几何模型的.sat文件，导入HM划分网格，如图12所示。
图123．划分网格后，导出inp文件。
用记事本打开导出的inp文件和原有分析模型的inp文件，将导出的inp文件中的一段网格单元信息粘贴进原分析模型的inp文件中，另存为一个inp文件，重新打开该文件进行后续的处理。
说明：关于inp文件参考《ABAQUS有限元分析常见问题解答》第13章。
两个inp文件的融合方法，原已有计算模型的inp文件如下（粗体显示的为需要添加的代码的格式）：*Heading** Job name: 111 Model name: ex1** Generated by: Abaqus/CAE 6.9-1*Preprint, echo=NO, model=NO, history=NO, contact=NO**** PARTS***Part, name=PART-1*Node1, 20., -15., -10.2, 20., -13., -10.3, 20., -11., -10.4, 20., -9., -10.5, 20., -7., -10. ……（省略号表示省略的代码）789, 1001, 835, 823, 1000, 1003, 836, 824, 1002 790, 1003, 836, 824, 1002, 1005, 837, 825, 1004 *End Part****** ASSEMBLY***Assembly, name=Assembly***Instance, name=PART-1-1, part=PART-1*End Instance**……导出的网格部件inp文件如下（粗体为需要复制粘贴到原inp文件的内容）：**** ABAQUS Input Deck Generated by HyperMesh Version : 11.0.0.39** Generated using HyperMesh-Abaqus Template Version : 11.0.0.39**** Template: ABAQUS/STANDARD 3D***NODE1, 20.0 , -15.0 , -10.02, 20.0 , -13.0 , -10.03, 20.0 , -11.0 , -10.04, 20.0 , -9.0 , -10.05, 20.0 , -7.0 , -10.0……100, 80, 77, 143, 114, 84, 81, 144,117**HMASSEM 1 11 23**HMASSEM_ASSEM_ID 2 3 4**HMASSEM 2 11 body_0. **HMASSEM 3 11 body_1**HMASSEM 4 11 body_2**HMASSEM_COMP_ID 3*****融合后的inp文件如下（粗体为相对于原inp文件添加的内容）：*Heading** Job name: 111 Model name: ex1** Generated by: Abaqus/CAE 6.9-1*Preprint, echo=NO, model=NO, history=NO, contact=NO**** PARTS***Part, name=PART-2*Node1, 20.0 , -15.0 , -10.02, 20.0 , -13.0 , -10.03, 20.0 , -11.0 , -10.04, 20.0 , -9.0 , -10.05, 20.0 , -7.0 , -10.0……100, 80, 77, 143, 114, 84, 81, 144,.117*End Part***Part, name=PART-1*Node1, 20., -15., -10.2, 20., -13., -10.3, 20., -11., -10.4, 20., -9., -10.5, 20., -7., -10.……789, 1001, 835, 823, 1000, 1003, 836, 824, 1002790, 1003, 836, 824, 1002, 1005, 837, 825, 1004*End Part****** ASSEMBLY***Assembly, name=Assembly***Instance, name=PART-2, part=PART-2*End Instance***Instance, name=PART-1-1, part=PART-1*End Instance**……整合的格式参照原inp文件中的代码，添加的内容分两部分：（1）Part中的节点网格信息。

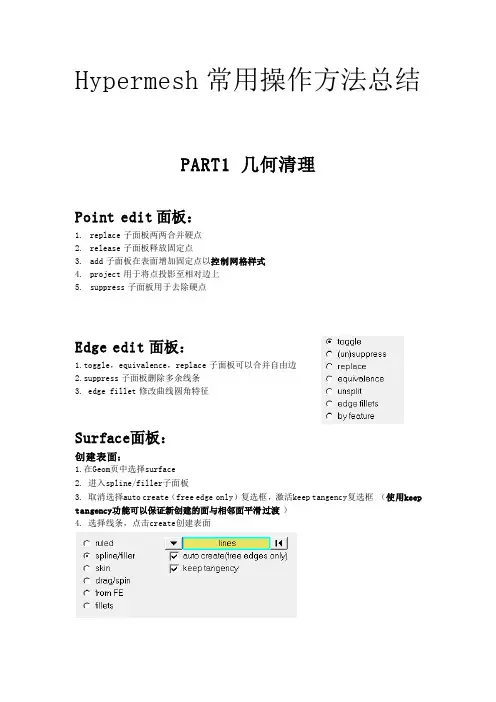

Hypermesh常用操作方法总结PART1 几何清理Point edit面板：1.replace子面板两两合并硬点2.release子面板释放固定点3.add子面板在表面增加固定点以控制网格样式4.project用于将点投影至相对边上5.suppress子面板用于去除硬点1.toggle，equivalence，replace子面板可以合并自由边2.suppress子面板删除多余线条3. edge fillet修改曲线圆角特征Surface面板：创建表面：1.在Geom页中选择surface2. 进入spline/filler子面板3. 取消选择auto create（free edge only）复选框，激活keep tangency复选框（使用keep tangency功能可以保证新创建的面与相邻面平滑过渡）4. 选择线条，点击create创建表面Surface edit 面板：对表面进行分割（以控制网格样式）1. trim with nodes 设定节点分割表面2. trim with lines 画线条分割表面，with cut line 选择surf ，之后drag a cut line画线，点击鼠标中键完成分割 3. trim with surf 用三点法创建表面以分割表面Solid面板：创建实体：1. 在主面板中选择Geom 页，进入solids 面板2. 选择bounding surfs 子面板3. 激活auto select solid surfaces 复选框4. 选择图形区任意一个曲面5. 此时模型所有面均被选中6. 点击Create 按钮，创建实体7. 状态栏提示已经创建一个实体，注意实体与曲面区别是：实体边线线型比曲面边线粗。
Solid edit 面板：分割实体：方法一：利用已有的内部线条将两部分实体分开 1. 进入solid edit 面板节点法 分割表面2. 选择trim with lines子面板3. 在with bounding lines栏下，激活solids选择器。

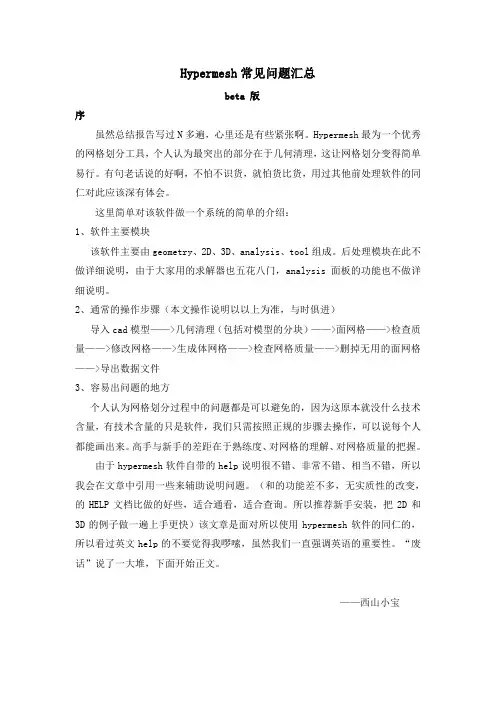

Hypermesh常见问题汇总beta 版序虽然总结报告写过N多遍，心里还是有些紧张啊。
Hypermesh最为一个优秀的网格划分工具，个人认为最突出的部分在于几何清理，这让网格划分变得简单易行。
有句老话说的好啊，不怕不识货，就怕货比货，用过其他前处理软件的同仁对此应该深有体会。
这里简单对该软件做一个系统的简单的介绍：1、软件主要模块该软件主要由geometry、2D、3D、analysis、tool组成。
后处理模块在此不做详细说明，由于大家用的求解器也五花八门，analysis面板的功能也不做详细说明。
2、通常的操作步骤（本文操作说明以以上为准，与时俱进）导入cad模型——>几何清理（包括对模型的分块）——>面网格——>检查质量——>修改网格——>生成体网格——>检查网格质量——>删掉无用的面网格——>导出数据文件3、容易出问题的地方个人认为网格划分过程中的问题都是可以避免的，因为这原本就没什么技术含量，有技术含量的只是软件，我们只需按照正规的步骤去操作，可以说每个人都能画出来。
高手与新手的差距在于熟练度、对网格的理解、对网格质量的把握。
由于hypermesh软件自带的help说明很不错、非常不错、相当不错，所以我会在文章中引用一些来辅助说明问题。
（和的功能差不多，无实质性的改变，的HELP文档比做的好些，适合通看，适合查询。
所以推荐新手安装，把2D和3D的例子做一遍上手更快）该文章是面对所以使用hypermesh软件的同仁的，所以看过英文help的不要觉得我啰嗦，虽然我们一直强调英语的重要性。
“废话”说了一大堆，下面开始正文。
——西山小宝接口问题1、hypermesh转入ANSYS如果你在导出数据的时候出现“ELEMENT ***** IS NOT DEFINED”的问题用ET TYPE 建立单元类型，用component manager来赋给网格，而不是用element types。

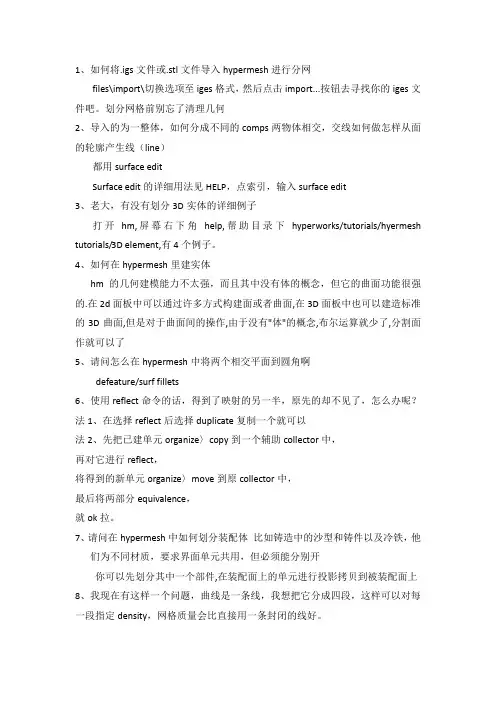

1、如何将.igs文件或.stl文件导入hypermesh进行分网files\import\切换选项至iges格式，然后点击import...按钮去寻找你的iges文件吧。
划分网格前别忘了清理几何2、导入的为一整体，如何分成不同的comps两物体相交，交线如何做怎样从面的轮廓产生线（line）都用surface editSurface edit的详细用法见HELP，点索引，输入surface edit3、老大，有没有划分3D实体的详细例子打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。
4、如何在hypermesh里建实体hm的几何建模能力不太强，而且其中没有体的概念，但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊defeature/surf fillets6、使用reflect命令的话，得到了映射的另一半，原先的却不见了，怎么办呢？法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中，再对它进行reflect，将得到的新单元organize〉move到原collector中，最后将两部分equivalence，就ok拉。
7、请问在hypermesh中如何划分装配体比如铸造中的沙型和铸件以及冷铁，他们为不同材质，要求界面单元共用，但必须能分别开你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题，曲线是一条线，我想把它分成四段，这样可以对每一段指定density，网格质量会比直接用一条封闭的线好。
