arcGIS为等高线赋值方法

- 1 - arcgis等高线生成高程点

在ArcGIS中，可以通过等高线图生成对应的高程点。具体步骤如下：

1.将等高线图导入ArcGIS软件中。可以使用ArcGIS的“Add Data”功能将等高线图导入到工作空间中。

2.打开Spatial Analyst工具箱，选择“Extraction”工具集，然后选择“Extract Values to Points”工具。

3.在“Extract Values to Points”对话框中，选择导入的等高线图为输入数据，选择一个输出点图层的位置和名称。在“Input

Point features”中选择需要生成高程点的位置点文件。

4.点击“OK”按钮，程序开始执行。最终可以生成一个包含高程数据的点图层。

此外，如果需要更高精度的高程点，可以考虑使用LIDAR数据进行处理。LIDAR数据可以提供更详细的地形信息，从而生成更准确的高程点。

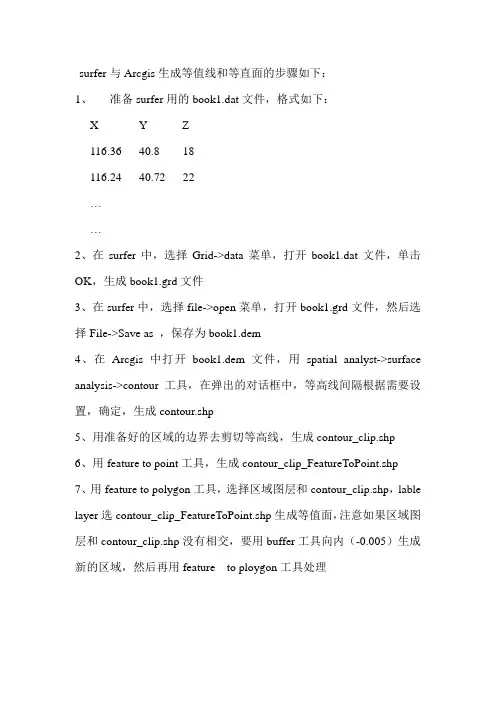

surfer与Arcgis生成等值线和等直面的步骤如下：

1、 准备surfer用的book1.dat文件，格式如下：

X Y Z

116.36 40.8 18

116.24 40.72 22

…

…

2、在surfer中，选择Grid->data菜单，打开book1.dat文件，单击

OK，生成book1.grd文件

3、在surfer中，选择file->open菜单，打开book1.grd文件，然后选

择File->Save as ，保存为book1.dem

4、在Arcgis中打开book1.dem文件，用spatial analyst->surface

analysis->contour工具，在弹出的对话框中，等高线间隔根据需要设

置，确定，生成contour.shp

5、用准备好的区域的边界去剪切等高线，生成contour_clip.shp

6、用feature to point工具，生成contour_clip_FeatureToPoint.shp

7、用feature to polygon工具，选择区域图层和contour_clip.shp，lable

layer选contour_clip_FeatureToPoint.shp生成等值面，注意如果区域图

层和contour_clip.shp没有相交，要用buffer工具向内（-0.005）生成

新的区域，然后再用feature to ploygon工具处理

基于DEM栅格图生成等高线的方法

摘要：数字高程模型（Digital Elevation Model)，简称DEM，是通过有限的地形高程数据实现对地面地形的数字化模拟（即地形表面形态的数字化表达），它是用一组有序数值阵列形式表示地面高程的一种实体地面模型，通过DEM可以生成传统用的地形图。Arcgis是一款功能非常强大的地理信息处理软件，可以实现DEM生成等值线（等高线）的功能，但由于不是专业的地形图处理软件，生成的等值线要处理成符合标准的地形图比较困难。通过arcgis从dem中提取出适当密度的高程点，再将其转换成cass能够识别的格式，就能够在cass中按地形图成图流程生成标准的地形图。本文介绍了这种方法的主要流程，希望能够对有需要的同行有所裨益。也希望能够抛砖引玉，与广大同行探讨交流。

关键词：DEM；ARCGIS；CASS；地形图

Arcgis是一款功能非常强大的地理信息处理软件，可以实现DEM生成等值线（等高线）的功能，但由于不是专业的地形图处理软件，等高线的美观性差，尽管可以使用制图工具中的平滑线、简化线等美化工具，但成图的效果仍然不理想。同时，要达到真正地形图要求的高程点、等高线等图面标注、修饰的效果十分困难，即使勉强能够实现这种功能，方也法十分烦琐。通过arcgis从dem中提取出适当密度的高程点，再将其转换成cass能够识别的格式，在cass中按地形图成图流程生成标准的地形图。

一、Dem预处理

DEM导入GIS，检查高程是否有负值或其它异常值，若有需做处理。当然，如果异常值太多，导致影响整个区域的高程质量，就需要进行其它复杂的修复或重新寻找质量合格的dem影像。 高程异常值的处理思路是构建一个新栅格图层，此新栅格图层中，凡是原dem中高程值小于0的像素，新栅格中该像素位置的值则为0，凡是原dem中高程值大于0的像素，新栅格中该像素位置的值则为1，（也可以根据当地高程情况，若已知该dem区域中的高程的最低、最高值，也可以将在正常范围外的像素位置的值设为0，正常范围内的像素位置的值设为1），用重分类工具将新栅格中的0设置为NODATA，这样就排除了异常值参与运算。再用重分类后的新栅格与原始栅格相乘生成去除异常值的新栅格，这样正常值恢复为正常值，异常值全部为NoData的正常新栅格。

地形要素（等高线、高程点）抽稀 地形图准备： 1:2000以上大比例尺地形图不利于打印，需要将等高线抽稀成5m或者10m一条，并对高程点进行抽稀。 地形图上等高线间隔距离约1-2米，高程点间距约20米。如此小的间距导致数据量庞大。 方法1： 一、 提取等高线和高程点，导入arcgis进行数据检查，制作高程模型TIN。 二、 根据需要直接生成5米或者10米间隔的等高线。 三、 规则分布的高程点制作： 1) 根据比例尺及打印的尺寸计算高程点采样点的间隔。测量打印的图框的距离，宜宾的打印图框横向距离约为6700米。按照A0的打印尺寸，其比例尺近似为1:6000。在arcgis中可以设置显示比例尺为1:6000的环境下进行成果的预览。可以将1:6000设置为固定参考尺寸，样式随比例大小进行缩放。

纸张类型 宽(mm) 长（mm） A4 210 297 A3 297 420 A2 420 594 A1 594 840 A0 840 1188 2) 根据比例尺计算采样的间距。图上1.5cm的距离，实际距离为90m，这种间隔无论是图幅还是实际，都是一个较为合适的尺度。设置间隔为90m，生成规则采样点。 3) 将TIN数据转换为栅格之后，给高程点赋值。根据显示比例尺，将高程点标签调整为合适值，并将其转换为注记存于数据库中。（注记长度不超过采样间距的1/2,即45m） 四、 将等高线和高程点及注记转换为CAD格式。由于CAD对点数据不能调整大小，因此需要在arcgis中将点转成面，面的大小同样参照显示的比例尺设定。 备注：上述等高线间距，也可以通过显示比例尺进行选取。高程点的Buffer面在V8中的打印效果比预期的尺寸大。 处理前 处理后 方法2： 一、等高线的抽稀可以直接在CAD或者V8中，根据线型的大小来抽取5米或者10米间距。 二、提取高程点，导入arcgis进行数据检查处理。在属性表中新建一长整型字段，可命名为value。 三、根据打印的尺寸进行显示比例尺计算，确定采样点间距(50m)，生成规则采样点。（采样点的范围会大于数据的范围。）
