Arcgis 生成等值线和等值面的步骤

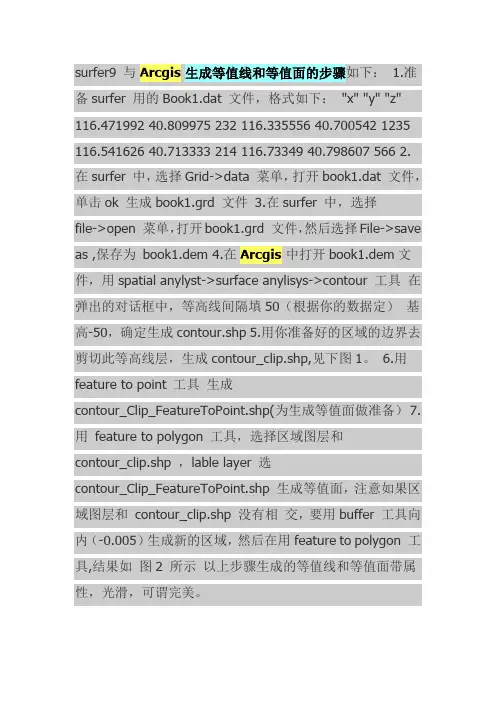

surfer9 与Arcgis 生成等值线和等值面的步骤如下： 1.准备surfer 用的Book1.dat 文件，格式如下： "x" "y" "z"

116.471992 40.809975 232 116.335556 40.700542 1235

116.541626 40.713333 214 116.73349 40.798607 566 2.在surfer 中，选择Grid->data 菜单，打开book1.dat 文件，单击ok 生成book1.grd 文件 3.在surfer 中，选择file->open 菜单，打开book1.grd 文件，然后选择File->save

as ,保存为 book1.dem 4.在Arcgis 中打开book1.dem文件，用spatial anylyst->surface anylisys->contour 工具 在弹出的对话框中，等高线间隔填50（根据你的数据定） 基高-50，确定生成contour.shp 5.用你准备好的区域的边界去剪切此等高线层，生成contour_clip.shp,见下图1。 6.用feature to point 工具 生成contour_Clip_FeatureToPoint.shp(为生成等值面做准备） 7.

用 feature to polygon 工具，选择区域图层和

contour_clip.shp ，lable layer 选

contour_Clip_FeatureToPoint.shp 生成等值面，注意如果区域图层和 contour_clip.shp 没有相 交，要用buffer 工具向内（-0.005）生成新的区域，然后在用feature to polygon 工具,结果如 图2 所示 以上步骤生成的等值线和等值面带属性，光滑，可谓完美。

- 1 - arcgis创建要素

ArcGIS是一款专业的地理信息系统软件，它的强大功能使得它成为了许多领域中最常用的软件之一。在ArcGIS中，要素是地图中最基本的元素之一，它包括了点、线、面等。本文将向读者介绍如何在ArcGIS中创建要素。

一、创建点要素

在ArcGIS中创建点要素非常简单，只需要按照以下步骤操作即可：

1. 打开ArcMap软件，创建一个新的地图文档。

2. 在地图文档中选择一个图层，右键点击该图层，选择“编辑”选项。

3. 在编辑工具栏中选择“创建要素”工具，然后选择“点”选项。

4. 在地图上单击鼠标左键，即可创建一个新的点要素。

二、创建线要素

创建线要素也非常简单，只需要按照以下步骤操作即可：

1. 在编辑工具栏中选择“创建要素”工具，然后选择“线”选项。

2. 在地图上单击鼠标左键，即可创建起始点。

3. 移动鼠标，继续单击鼠标左键，即可创建线要素的其他节点。

4. 当线要素创建完成后，按下“F2”键，即可结束编辑。 - 2 - 三、创建面要素

创建面要素也非常简单，只需要按照以下步骤操作即可：

1. 在编辑工具栏中选择“创建要素”工具，然后选择“面”选项。

2. 在地图上单击鼠标左键，即可创建面要素的起始点。

3. 移动鼠标，继续单击鼠标左键，即可创建面要素的其他节点。

4. 当面要素创建完成后，按下“F2”键，即可结束编辑。

四、编辑要素属性

在创建要素的同时，我们还需要编辑要素的属性，以便后续的数据分析。在ArcGIS中，编辑要素属性也非常简单，只需要按照以下步骤操作即可：

1. 在编辑工具栏中选择“编辑属性”工具。

2. 在地图上选择要编辑的要素，然后在属性表中编辑要素的属性。

实验1 DEM建模

一、实验目的与要求

1、实验目的

了解DEM建模的不同方法。

2、实验要求

掌握不同内插方法的实现过程。

二、实验准备

1、ArcGIS10.2软件。

2散点数据、等高线数据、TIN。

三、实验内容

通过不同内插方法建立DEM、等值线生成、TIN的建立与转换。

四、实验步骤

1.通过不同内插方法建立DEM并比较

①反距离权重法插值：

打开ArcToolbox-Spatial Analyst-插值分析，打开反距离权重插值对话框，设置dem-grid高程点为输入数据，Z值字段为高程（GRID-CODE）,其他参数设置如下图，点击确定。插值完成后的DEM会自动添加到内容列表。

②克里金插值法：

打开ArcToolbox-Spatial Analyst-插值分析，打开克里金插值对话框，设置dem-grid高程点为输入数据，Z值字段为高程（GRID-CODE）,其他参数设置如下图，点击确定。插值完成后的DEM会自动添加到内容列表。

③自然邻域法：

打开ArcToolbox-Spatial Analyst-插值分析，打开自然邻域法插值对话框，设置dem-grid高程点为输入数据，Z值字段为高程（GRID-CODE）,其他参数设置如下图，点击确定。插值完成后的DEM会自动添加到内容列表。

④样条函数法

打开ArcToolbox-Spatial Analyst-插值分析，打开样条函数法插值对话框，设置dem-grid高程点为输入数据，Z值字段为高程（GRID-CODE）,其他参数设置如下图，点击确定。插值完成后的DEM会自动添加到内容列表。

反距离权重法 克里金插值法

自然邻域法 样条函数法 2.等高线生成

打开ArcToolbox-Spatial Analyst-表面分析，打开等值线对话框，设置dem-grid栅格为输入数据，其他参数设置如下图，点击确定。生成的等高线会自动添加到内容列表。

arcgis数据处理

arccgis

naruto

2020/4/29

第一章软件的安装和课程设置

软件安装设置

自定义——扩展模块，全部打钩；

地理处理——地理处理选项——后台处理，勾选掉；

将arctoolbox拖动到左侧内容列表处，这样二者可以随意切换；?在菜单栏右侧点击右键，可将编辑器添加到常用的位置；

课程介绍

数据的获取

数据的处理

地形因子的提取

水文分析

地图可视化

操作技巧

第二章数据的获取

2-1 栅格数据的获取（DEM）

地理空间数据云，是个网站；

迅雷批量下载，使用通配符；

2-2 矢量数据的获取

1.矢量数据包括点线面三个；

2.常用的是线、面之间的互转；

3.也可以将一个图层的内容进行部分保存，以点文件为例；

2-3 地图的地理配准

1.鼠标右击菜单栏下方空白处，选择：地理配准——添加控制点；

2.在控制点上右击：输入x和y；

3.点击：查看链接表，显示已插入的控制点； 4.配准完毕后，点击：更新地理配准；

2-4 地图的矢量化

1.打开栅格图形或者矢量图，双击即可；

2.打开图片格式，不要双击；

3.矢量化的流程：加载位置—开始编辑—创建要素—选择想要矢量化的图层—保

存编辑内容；

2-5 地图的自动矢量化

1.双击图片，把3个图层都添加；

2.一般而言，第2个图层的区分度最高；

3.新建shapefile文件，折线；

4.arcscan-开始编辑；

5.在图片图层上右击，属性，符号系统，已分类，是，分类，类别，2类；

6.调整左侧直方图位置，使线条最清晰；

7.矢量化追踪，单击线条某个位置，隔段距离接着单击；保存编辑内容；

2-6 利用google earth获取矢量数据

1.google earth，选择“添加路径”，划定范围之后，即可导出。“将位置另存为”，

保存kml/kmz。

2.搜索“kml转图层”，选择导出的路径；

2-7 矢量数据的编辑（1）

要素转面，可以将线图层转面图层，同时交叉处被缝合；
