精馏塔的毕业设计

精馏塔毕业论文精馏塔毕业论文精馏塔是化学工程领域中一种重要的设备，广泛应用于石油化工、化学制药、食品加工等行业。

在精馏塔的设计和操作中，涉及到许多理论和实践问题，因此，本文将探讨精馏塔的原理、设计和优化方法，以及一些实际应用案例。

一、精馏塔的原理精馏塔是一种用于分离液体混合物的设备，其基本原理是利用不同组分的挥发性差异，在塔内进行蒸馏和冷凝，从而实现分离。

在精馏塔内，液体混合物被加热至沸腾，产生蒸汽，然后通过填料层或板层进行传质和传热，最终在冷凝器中冷却并分离为不同的组分。

二、精馏塔的设计精馏塔的设计是一个复杂的过程，需要考虑许多因素，如物料性质、操作条件、分离效率等。

常见的设计方法包括理论计算方法和经验公式方法。

在理论计算方法中，常用的有McCabe-Thiele图、Ponchon-Savarit图等，这些图形方法可以帮助工程师快速估算精馏塔的塔板数、回流比等参数。

而在经验公式方法中，常用的有Fenske方程、Underwood方程等，这些公式基于实验数据和经验公式，适用于一些常见的分离系统。

三、精馏塔的优化精馏塔的优化是为了提高分离效率、节约能源和降低成本。

常见的优化方法包括改变操作条件、优化塔板结构和填料选型等。

改变操作条件是一种常见的优化方法，例如调整回流比、塔顶温度和塔底温度等，可以改善分离效果。

此外，优化塔板结构也是一种重要的方法，例如改变塔板孔径、增加塔板数目等，可以提高传质和传热效率。

填料选型也是一个关键的优化因素，合适的填料可以提高液体和气体的接触面积，从而提高分离效率。

四、精馏塔的实际应用精馏塔在许多领域都有广泛的应用。

以石油化工行业为例，精馏塔被用于原油分馏、石油化学产品的提纯等过程。

在化学制药行业，精馏塔用于药物的纯化和提纯。

在食品加工行业，精馏塔则用于酒精的提纯和饮料的生产。

总结精馏塔作为一种重要的分离设备，在化学工程领域具有广泛的应用。

其设计和优化是一个复杂而关键的过程，需要考虑多个因素。

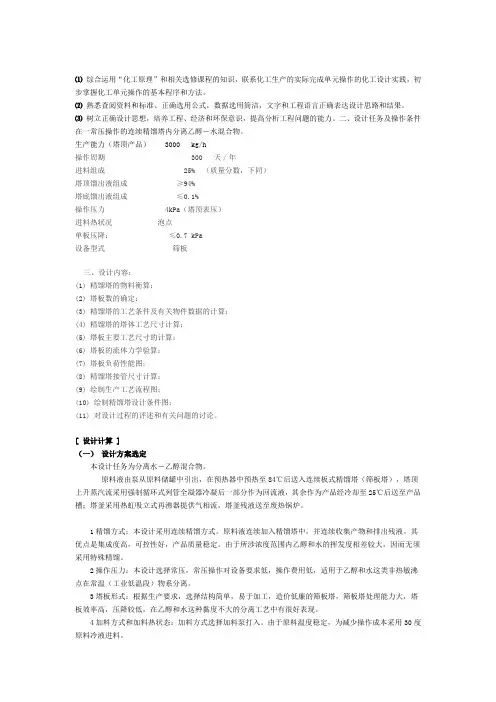

⑴综合运用“化工原理”和相关选修课程的知识，联系化工生产的实际完成单元操作的化工设计实践，初步掌握化工单元操作的基本程序和方法。

⑵熟悉查阅资料和标准、正确选用公式，数据选用简洁，文字和工程语言正确表达设计思路和结果。

⑶树立正确设计思想，培养工程、经济和环保意识，提高分析工程问题的能力。

二、设计任务及操作条件在一常压操作的连续精馏塔内分离乙醇－水混合物。

生产能力（塔顶产品）3000 kg/h操作周期 300 天／年进料组成 25% （质量分数，下同）塔顶馏出液组成≥94%塔底馏出液组成≤0.1%操作压力 4kPa（塔顶表压）进料热状况泡点单板压降：≤0.7 kPa设备型式筛板三、设计内容：(1) 精馏塔的物料衡算；(2) 塔板数的确定：(3) 精馏塔的工艺条件及有关物件数据的计算；(4) 精馏塔的塔体工艺尺寸计算；(5) 塔板主要工艺尺寸的计算；(6) 塔板的流体力学验算：(7) 塔板负荷性能图；(8) 精馏塔接管尺寸计算；(9) 绘制生产工艺流程图；(10) 绘制精馏塔设计条件图；(11) 对设计过程的评述和有关问题的讨论。

[ 设计计算 ]（一）设计方案选定本设计任务为分离水－乙醇混合物。

原料液由泵从原料储罐中引出，在预热器中预热至84℃后送入连续板式精馏塔（筛板塔），塔顶上升蒸汽流采用强制循环式列管全凝器冷凝后一部分作为回流液，其余作为产品经冷却至25℃后送至产品槽；塔釜采用热虹吸立式再沸器提供气相流，塔釜残液送至废热锅炉。

1精馏方式：本设计采用连续精馏方式。

原料液连续加入精馏塔中，并连续收集产物和排出残液。

其优点是集成度高，可控性好，产品质量稳定。

由于所涉浓度范围内乙醇和水的挥发度相差较大，因而无须采用特殊精馏。

2操作压力：本设计选择常压，常压操作对设备要求低，操作费用低，适用于乙醇和水这类非热敏沸点在常温（工业低温段）物系分离。

3塔板形式：根据生产要求，选择结构简单，易于加工，造价低廉的筛板塔，筛板塔处理能力大，塔板效率高，压降较低，在乙醇和水这种黏度不大的分离工艺中有很好表现。

本科毕业设计说明书筛板精馏塔设计DESIGN OF SIEVE PLATE DISTILLATION COLUMN学院（部）：专业班级：学生姓名：指导教师：2014 年X 月X 日XXXXX大学毕业设计筛板精馏塔设计摘要设计了年处理量为10万吨的分离苯和甲苯混合物的筛板精馏塔，由所给的任务，分离45%（苯的质量分数）苯-甲苯的混合物。

本设计为了满足生产工艺的要求，我对精馏塔各个方面进行了准确的计算，包括塔的工艺条件，材料性能参数，塔体结构，塔体尺寸等。

设计可以分为工艺设计和结构设计两部分。

工艺设计首先是确定工艺方案和工艺流程，然后对塔进行物料衡算，并用图解法计算理论塔板数，最后根据全塔效率计算实际塔板数。

工艺设计还需计算塔的物性参数和塔体工艺尺寸。

由以上工艺条件，可以初步设计出筛板的工艺尺寸，并对塔板进行负荷性能校核。

结构设计包括塔体壁厚计算，封头的设计，裙座的设计以及塔体的强度校核。

本设计还对塔的主要附件进行了选型及主要接管的尺寸进行了计算。

本设计设计合理，满足生产工艺要求。

关键词：苯-甲苯，精馏，筛板塔，工艺设计，结构设计IXXXXX大学毕业设计DESIGN OF SIEVE PLATE DISTILLATION COLUMNABSTRACTDesigned here is an distillation sieve plate column which has an annual handling capacity of 10 tons to separates benzene and toluene mixture.Given by the task, it separates 45% benzene from the mixture of the toluene.In order to satisfy the demend of the production, I did an accurate calculation for every aspects of the column as followings: the process condition, the properties of the material, the column, the specification of the tower plate, etc. The design can be divided into two parts, that is the process design and mechanical design. First, I determined the process, then calculated the mass balance of the column, as well as the theoretical plate number using graphic method.Finally I calculated the real plate number according to the efficiency of the whole column. Process design requires calculation of physical parameters and the geometries of the column. Given the above conditions, we can preliminarily caculate the process size of sieve, and check the load performance of the tray. Mechanical design includes the calculation of the thickness of column wall, the design of the head and skirt , and the strength check of column.I also made a selection of attachments of the column and calaculated the size of main nozzles. The column is proper designed and meets the demand of the production.KEYWORDS: Benzene-Toluene, Distillation, Sieve Plate Tower, Process Design，Mechanical Design.IIXXXXX大学毕业设计目录摘要 (I)ABSTRACT (II)1绪论 (1)1.1课题研究意义、研究现状及拟采用的技术路线 (1)1.1.1课题研究意义、研究现状 (1)1.1.2精馏塔设计的拟采用的技术路线 (2)2工艺设计 (4)2.1设计方案的确定及工艺流程的说明 (4)2.2全塔的物料衡算 (4)2.2.1 料液及塔顶底产品含苯的摩尔分率 (4)2.2.2平均摩尔质量 (4)2.2.3全塔物料衡算 (4)2.3塔板数的确定 (5)2.3.1理论塔板数的确定 (5)2.3.2实际塔板数的计算 (7)2.4塔的精馏段操作工艺条件及相关物性数据的计算 (7)2.4.1操作压力 (7)2.4.2操作温度 (8)2.4.3平均摩尔质量 (8)2.4.4平均密度 (8)2.4.5液体的平均表面张力 (9)2.5塔体和塔板主要工艺结构尺寸的计算 (10)2.5.1塔径的计算 (10)2.5.2塔板工艺结构尺寸的设计与计算 (12)2.6筛板的流体力学验算 (15)2.6.1精馏段筛板的流体力学验算 (15)2.6.1提馏段筛板的流体力学验算 (17)2.7塔板负荷性能图 (18)2.7.1精馏段的塔板负荷性能图 (18)2.7.2提馏段的塔板负荷性能图 (21)3塔盘结构设计 (24)3.1塔盘的选型 (24)iXXXXX大学毕业设计3.2降液管及受液盘 (24)3.2.1降液管 (24)3.2.2受液盘 (24)3.3溢流装置计算 (25)3.4塔板布置 (25)4塔体设计 (27)4.1壁厚计算 (27)4.1.1筒体壁厚计算 (27)4.1.2封头设计 (27)4.2接管、法兰设计 (28)4.2.1进料口、塔顶管径、回流管径、塔底管径 (28)4.3人孔设计 (31)4.3.1人孔选择 (31)4.4补强计算 (31)4.4.1人孔补强 (31)5附件设计 (34)5.1除沫器设计 (34)5.2平台、扶梯设计 (34)5.3保温层及保温圈设计及尺寸选择 (34)5.4吊柱设计 (35)5.5裙座结构设计 (36)5.6吊耳设计 (36)5.7防涡流挡板设计 (37)5.8塔高估算 (37)6塔体强度校核 (39)6.1塔设备质量 (39)6.2塔体载荷与强度校核 (41)6.2.1风载荷计算 (42)6.2.2风弯矩计算 (44)6.2.3最大弯矩确定 (44)6.2.4危险截面的组合应力校核 (45)6.2.5液压试验时应力校核 (46)6.2.6裙座厚度确定 (47)6.3基础环设计 (49)iiXXXXX大学毕业设计6.4地脚螺栓设计 (50)6.5裙座与塔体对接焊缝计算 (50)参考文献 (52)总结 (53)致谢 (54)iiiXXXX大学毕业设计1绪论1.1课题研究意义、研究现状及拟采用的技术路线1.1.1课题研究意义、研究现状在化工或炼油厂中，塔设备的性能对于整个装置的产品产量，质量，生产能力和消耗定额，以及三废处理和环境保护等各个方面都有重大的影响。

摘要乙醇是一种极重要的有机化工原料，也是一种燃料，在国民经济中占有十分重要的地位。

随着乙醇工业的迅速成熟，各种制乙醇的方法相继产生。

由于乙醇与水混合物的特殊性，即相对挥发度的不同且在一定浓度时生成共沸物，精馏操作一直是乙醇生产不可缺少的工序。

本设计的主要内容是根据20万吨乙醇生产工艺的需求，通过物料衡算和热量衡算以及板式浮阀塔设计的理论知识来设计浮阀塔，并由负荷性能图来进行校验。

此外，本设计遵循经济、资源综合利用、环保的原则，严格控制工业三废的排放，充分利用废热，降低能耗，提高工艺的可行性。

关键词：乙醇精馏；浮阀塔；塔附件设计AbstractEthanol is a very important organic chemical raw material, but also a fuel, in the national economy occupied a very important position. With the rapid ethanol industry matures, various methods have been found. As a characteristic of a mixture of ethanol and water, the difference of the relative volatility and is generated in a certain concentration azeotrope, distillation operation has been indispensable step of ethanol production. The design of the main content is based on 200,000 tons of ethanol production technology，which needs through material balance and energy balance and the plate valve column design theory to design the float valve column by load performance diagrams for verification. In addition, the design follows the economy, resource utilization, environmental protection principles, strictly control industrial waste emissions, the full use of waste heat, reduce energy consumption and improve the feasibility of the process.Keywords: Ethanol distillation，Valve column，Design目录摘要错误!未定义书签。
