中考物理（苏科版）《电功 电能》专题复习知识点归纳及习题一、知识结构归纳：实际功率和额定功率的关系:（1）当U 实=U 额时，则P 实=P 额 用电器正常发光；（2）当U 实<U 额时，则P 实<P 额 用电器不能正常工作；（3）当U 实>U 额时，则P 实>P 额 用电器容易被烧坏；每个用电器只可能有一个P 额,但却可能有很多个P 实。
定义公式 计算公式电功率电能 （W ） 电功 （W ） 电功的概念：单位： ，单位符号： 电流做功的实质： 测量电功的仪表—电能表 求消耗的电能即是求电功，两者单位一样。
1、 概念：单位时间里_________________ ；单位： ，单位符号:2、 物理意义：3、 计算公式： 根据欧姆定律：__ ____的公式还可变形：___ ____、___ ____4、额定功率和实际功率5、比较灯泡的明暗是比较它的实际 电功率（P ） 1、用途： 2、电能的国际单位： ，单位符号： 3、常用单位： ，学名： 单位及换算：1度=1kW ·h=____ __J 4、电能表的铭牌标示内容： 如“220V ” “10（20）A ” “50HZ ” “600revs/kW ·h ” 5、读数方法：电能表的计数器上前后两次读数之差 电路中电流过大的原因： 和 6、安全用电 安全用电的原则：不接触 ，不靠近 电和热： 叫做电流的热效应。
在 一定时，导体消耗的电功率与 成正比。
二、相关习题精选：1．家庭用的电能表是测量（）A、电量B、电流C、电阻D、电能3、电褥子工作时是把能转化为能。
电动抽水机工作时是把能转化为能。
4、一个白炽灯正常工作2h,消耗了0.108 x 106J的电能，则电流做的功为J,合kW•h。
5、小于家有两盏灯，一盏是家用“220V 60W”，另一盏是车床用“36V 60W”，两盏灯都正常工作时，亮。
6、关于生活中电功率的说法，错误的是（）A、电功率等于电压、电流的乘积B、消耗电能慢的灯泡的电功率小C、单位时间内电流所做的功叫电功D、电功率是表示消耗电能多少的物理量7、1kW·h的电能可使“220V 40W”的灯正常工作_______h．若把这盏灯接入某电路中时，测得通过它的电流为0．1A，此时灯的实际功率是_______W。
课时训练(二十三) 电能电功电功率(限时:90分钟)|基础达标|一、选择题1.[2019·衡阳]小明家上次查看电能表示数为,本次查看时电能表示数如图K23-1所示,则下列说法正确的是()图K23-1A.他家在这段时间内消耗的电能为903 kW·hB.电能表是测量电功率的仪表C.若只让一个标有“220 V1000 W”的电热水器正常工作10 min,则电能表的转盘转了600转D.这个电能表的额定功率为2200 W2.(多选)[2019·潍坊]如图K23-2所示电路中,电源电压不变,R1为定值电阻,闭合开关S,当滑动变阻器滑片P向右移动时,下列判断正确的是()图K23-2A.电流表A的示数变大B.电压表V1的示数变大C.电路中消耗的总功率变大D.电压表V2与电流表A示数的比值变小3.[2019·凉山州]如图K23-3所示电路,电源电压恒定,L1(4 V 1 W)、L2(2 V 1 W)串联,灯丝电阻保持不变,电压表和电流表连接完好。
当闭合开关S时,其中一只灯泡能正常发光,则此时电压表和电流表的示数分别为()图K23-3A.1 V0.5 AB.2 V0.25 AC.4 V0.5 AD.1 V0.25 A4.[2019·苏州]额定电压均为6 V的甲、乙两灯,其I-U图线如图K23-4所示。
下列说法正确的是()图K23-4A.甲、乙两灯的电阻均随电压增大而减小B.甲、乙两灯的额定功率之比为4∶1C.甲、乙两灯并联接在电压为2 V的电源两端时,电阻之比为3∶2D.甲、乙两灯串联接在电压为8 V的电源两端时,实际功率之比为1∶35.(多选)[2019·绥化]如图K23-5甲所示的电路中,电源电压保持不变。
闭合开关S,当滑动变阻器R2的滑片P从a端移动到b端的过程中,定值电阻R1两端的电压随滑动变阻器R2接入电路的阻值变化图像如图乙所示,下列说法正确的是()图K23-5A.电源电压为6 VB.定值电阻R1的阻值为10 ΩC.当滑片P在b端时,通过R1的电流为0.6 AD.当滑动变阻器接入电路的阻值为20 Ω时,R1消耗的电功率为0.4 W6.[2019·天水]如图K23-6甲所示的电路,在滑动变阻器R2的滑片P从B向A滑动的过程中,电压表与电流表示数的变化关系如图乙所示,则下列说法正确的是()图K23-6A. R1的阻值是20 ΩB.当电流表的示数是0.4 A时,R2接入电路的阻值是30 ΩC.电源电压是16 VD.该电路的最大电功率为7.2 W二、填空题7.[2019·常州]小明家电能表上月底的示数为,本月底的示数如图K23-7所示,他家本月消耗电能kW·h。

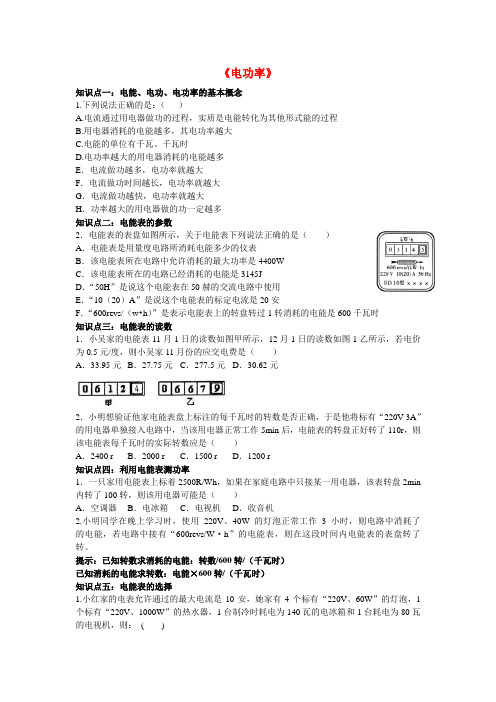

《电功率》知识点一：电能、电功、电功率的基本概念1.下列说法正确的是：（）A.电流通过用电器做功的过程，实质是电能转化为其他形式能的过程B.用电器消耗的电能越多，其电功率越大C.电能的单位有千瓦、千瓦时D.电功率越大的用电器消耗的电能越多E．电流做功越多，电功率就越大F．电流做功时间越长，电功率就越大G．电流做功越快，电功率就越大H．功率越大的用电器做的功一定越多知识点二：电能表的参数2．电能表的表盘如图所示，关于电能表下列说法正确的是（）A．电能表是用量度电路所消耗电能多少的仪表B．该电能表所在电路中允许消耗的最大功率是4400WC．该电能表所在的电路已经消耗的电能是3145JD．“50H”是说这个电能表在50赫的交流电路中使用E．“10（20）A”是说这个电能表的标定电流是20安F．“600revs/（w•h）”是表示电能表上的转盘转过1转消耗的电能是600千瓦时知识点三：电能表的读数1．小吴家的电能表11月1日的读数如图甲所示，12月1日的读数如图1乙所示，若电价为0.5元/度，则小吴家11月份的应交电费是（）A．33.95元B．27.75元C．277.5元D．30.62元2．小明想验证他家电能表盘上标注的每千瓦时的转数是否正确，于是他将标有“220V 3A”的用电器单独接入电路中，当该用电器正常工作5min后，电能表的转盘正好转了110r，则该电能表每千瓦时的实际转数应是（）A．2400 r B．2000 r C．1500 r D．1200 r知识点四：利用电能表测功率1．一只家用电能表上标着2500R/Wh，如果在家庭电路中只接某一用电器，该表转盘2min 内转了100转，则该用电器可能是（）A．空调器B．电冰箱C．电视机D．收音机2.小明同学在晚上学习时，使用220V、40W的灯泡正常工作3小时，则电路中消耗了的电能，若电路中接有“600revs/W·h”的电能表，则在这段时间内电能表的表盘转了转。
中考物理总复习《电功率》专题训练(附带答案)学校:___________班级：___________姓名：___________考号：___________知识点一：电功率1.电功率(1)定义:电功与时间之比叫电功率,用字母表示.(2)物理意义:在物理学中，用电功率表示电流做功的 .电功率越大,电流做功 ;电功率越小，电流做功 .(3)单位:电功率的国际单位制单位是瓦特,简称瓦,符号是W.常用单位有 (kW)、 (mW) ,换算关系:1 kW=103w,1 W=103mw.2.电功率的计算(1)定义式:P=Wt.已知某用电器的工作时间t和在这段时间内消耗的电能W,就可以用该公式计算该用电器的电功率.其中P是，W是，t是。
(2)计算式:将W=UIt代人公式P=Wt中,可得P=UI（适用于所有电路）,即已知某用电器两端的电压和通过该用电器的电流,就可用该公式计算该用电器的电功率.(3)推导式:由欧姆定律可推导，P=U 2R=I2R（仅适用于纯电阻电路）3.电路中电功率关系的三个推论(1)两个比例关系推论1:对于纯电阻串联电路来说,由P=I2R可知，各电阻消耗的电功率与其阻值成正比,即P1:P2:... :P n,=R1:R2..:R n.推论2: 对于纯电阻并联电路来说,由P=U 2R可知，各电阻消耗的电功率与其阻值的倒数成正比,即，P1:P2:... :P n=1R1：1R2：…:1R n（2）电路的总功率推论3:无论是串联电路还是并联电路,整个电路消耗的总功率都等于各个用电器消耗的电功率之和,即P总=P1+P2 +...+P n.知识点二：额定电压和额定功率1.额定电压：用电器正常工作时的电压.用电器的铭牌和使用说明书上标明的电压值就是额定电压,常用U额表示.2.额定功率：用电器在额定电压下工作时的电功率.用电器的铭牌和使用说明书上示明的功率值就是额定功率,常用P额表示.3.额定电流：用电器在额定电压下工作时的电流,常用I额表示.4.实际电压：用电器实际工作时两端的电压.用电器的实际电压，与额定电压可能相等,也可能不相等.当用电器的实际电压明显低于或高于它的额定电压时,用电器就不能正常工作.实际电压常用U实表示.5. 实际功率：用电器在实际电压下工作时的电功率.它与额定功率可能相等,也可能不相等.实际功率常用P表示.决定灯泡亮度的就是灯泡的 .6.额定功率P额与实际功率P实的区别与联系额定功率实际功率区别概念用电器在额定电压下工作时的电功率.用电器在实际电压下工作时的电功率.是否变化是唯一的,不随实际电压的改变而改变.不是唯--的,不同的电压值,对应的实际功率不相同.联系当U实=U额时,I实=I额,则P实=P额,用电器正常工作; 当U实>U额时, I实>I额,则P实>P额，用电器不能正常工作,且可能被损坏;当U实<U额时, I实<I额,则P实<P额,用电器不能正常工作.专题练习一、选择题1．正常工作时电功率约为2kW的用电器是（）A．家用电冰箱B．家用空调C．家用节能灯D．微型计算器2．如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片P向右移动过程中（）A．V示数变小，V与A示数之比变小B．V示数不变，R1与R2两端的电压之比变小C．A1示数变小，电路的总电阻变小D．A示数变小，电路消耗的总功率变小3．灯泡L与定值电阻R组成的电路如图甲，L和R的I﹣U图线分别为图乙中的A、B，闭合开关S，L正常发光，电路的总功率为4.8W，则此时灯泡L的（）A．电压为7V B．电流为0.3A C．电阻为20ΩD．功率为3W4．把小灯泡L1（“6V 6W”）和小灯泡L2（“6V 3W”）串联后接在电源电压为6V的电路中（不考虑灯丝电阻的变化），下列说法正确的是（）A．因为通过它们的电流相等，所以两灯一样亮B．因为灯L2实际功率较大，所以灯L2较亮C．因为灯L1额定功率较大，所以灯L1较亮D．因为灯L1实际功率较大，所以灯L1较亮5．额定电压均为6V的甲、乙两灯的I﹣U图线如图所示，则下列说法不正确的是（）A．甲、乙两灯的电阻均随电压增大而增大B．甲、乙两灯的额定功率之比为2∶1C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为2∶3D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1∶96．如图所示，电源电压保持不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为3：5，则L1、L2的额定功率之比是（）A．2：3 B．3：2 C．5：3 D．3：57．在图甲电路中，当滑动变阻器R2的滑片P从B端往A端滑动时，电压表与电流表示数的变化规律如图乙所示。
可编辑修改精选全文完整版初中物理《电功率》单元知识点及练习题一、知识规范表述1．电能：（1）电能的单位：焦耳，简称焦（J）。
常用单位：千瓦时（kW·h）。
1kW·h=3.6×106J。
（2）电能表（电度表）的作用：测量用电器在一段时间内消耗的电能。
2．电功：用符号W 表示。
（1）定义：电流所做的功叫做电功.（2）单位：J。
（3）电功公式：W=UIt。
（4）电流做功的实质：电流做功的过程就是电能转化为其他形式的能的过程。
3．电功率：用符号P 表示。
（1）物理意义：表示消耗电能（电流做功）快慢的物理量。
（2）定义：①电功与时间的比值叫做电功率。
②单位时间内消耗的电能（电流在单位时间内所做的功）叫做电功率。
（3）公式：P= W/t。
（4）单位：瓦特，简称瓦（W）。
另有单位千瓦（kW），1kW=1000W。
（5）电功率和电流、电压的关系：P=UI。
4．额定电压、额定功率：（1）额定电压：用电器正常工作时的电压；（2）额定功率：用电器在额定电压下工作的功率；（3）用电器的电阻与额定电压、额定功率的关系：R=。
5．电流的热效应：（1）概念：电流通过导体时，电能转化为内能的现象。
（2）焦耳定律：①内容：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比、跟通电时间成正比。
②公式：Q=I2Rt。
（3）利用电流热效应，制成电热器。
三、达标检测第1 节电能电功1.（1.1、1.4）下列家用电器中，将电能转化为机械能的是：（）A.电视机B.电灯C.电风扇D.电熨斗2.（1.2、1.3）小雷家电能表上月底的示数为，本月底的示数如图所示，她家本月消耗电能为________kW·h.该电能表的转盘转过1 500 转时，消耗的电能为________kW·h.3.（1.5）某次雷电的电流是2×104 A，电压约为1×108 V，放电时间约为0.001 s，这次雷电释放的能量是.4.（1.5）加在导体两端的电压为3V,通电2min，电流做功360J,则该导体的电阻为Ω。
中考物理总复习《电功、电功率的综合应用》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________1.如图所示，电源电压恒为3V，小灯泡标有“2.5V 1.2W”（设小灯泡电阻不变），滑动变阻器的最大阻值为20Ω。
（1）求小灯泡正常发光时的电流；（2）求小灯泡正常发光时滑动变阻器接入电路的阻值；（3）求小灯泡正常发光时电路的总功率；（4）在保证电路安全的前提下，移动滑动变阻器的滑片Р至某一位置，此时滑动变阻器的功率最大，求滑动变阻器的最大功率。
2.如图所示，电源电压不变，只闭合S，滑动变阻器滑片位于最左端时，R3在10s内消耗电能80J；只闭合S、S1，滑动变阻器滑片位于最右端时，电流表A1读数为1A；只闭合S、S2，滑动变阻器滑片位于最左端时，电流表A2读数为3A。
已知滑动变阻器的最大阻值是R3的4倍，求：（1）只闭合S，滑动变阻器滑片位于最左端时，R3的电功率；（2）定值电阻R1与R3的比值；（3）电路消耗的最小电功率。
3.在如图所示的电路中，电源电压保持不变，小灯泡L标有“6V4.2W”字样。
当S1、S2都闭合，滑动变阻器的滑片滑到最左端时，小灯泡L正常发光，电流表示数为2.2A．求：（1）小灯泡正常工作时的电流；（2）R0的阻值；（3）只闭合S1滑动变阻器滑片滑到某一点时，电压表示数为U1，电路消耗的电功率为P1；保持滑片位置不动、只闭合S2，小灯泡L的电阻发生变化，此时电压表示数为U2，电路消耗的电功率为P2；已知U1:U2=3:4、P1:P2=3：2，求只闭合S2时小灯泡的实际功率。
4.如图甲为一只家用电吹风，它内部有一根电热丝和一个产生强风的风扇。
（1）小丽给家里的猫咪洗完澡，用电吹风帮猫咪吹干毛发后，发现原本干净的电吹风尾部吸附了不少毛发，造成这一现象的物理原理是；（2）如图乙为电吹风的内部电路简图，通过开关S1和S2实现冷风和热风两挡功能，电热丝应该接在图中（选填“A”或“B”）位置；（3）该电吹风的部分参数如下表，电吹风冷风挡正常工作时，通过风扇的电流是多少？（保留两位小数）电热丝的电阻及其1min内产生的热量是多少？额定电压220V5.如图所示是某品牌电热锅的简化电路，R 1、R 2均为发热电阻。
《电功率》全章复习与巩固（提高）【学习目标】1、知道电能的单位是焦耳，另一个单位是千瓦时，会读电能表的示数。
2、知道电功，电流做了多少功，就有多少电能转化成其它形式的能。
3、知道电功率表示消耗电能的快慢，会用电功率的计算公式及导出公式进行简单的计算。
4、加深对电功率概念的理解，能测量小灯泡的额定功率和实际功率。
5、知道焦耳定律。
了解利用和防止电热的场合和方法。
【知识网络】【要点梳理】要点一、电功、电功率、焦耳定律要点诠释：1.电流做功的过程就是电能转化为其他形式的能的过程，有多少电能发生转化就说电流做了多少功。
电功是电能转化多少的量度，电功和电能的单位相同。
2.电功表示电流做功的多少，电功率表示电流做功的快慢。
3.纯电阻电路就是指电能全部转化为热能，不转化为其他形式的能量的电路。
例如电炉等。
非纯电阻电路就是指电能不仅转化为热能，还转化为其他形式的能量的电路。
例如电动机还转化成了动能。
要点二、额定电压额定功率1.额定电压：用电器正常工作时的电压。
2.额定功率：用电器在额定电压下工作时的功率。
2UP U IR==额额额额。
3.用电器的铭牌：如某灯泡上标有“PZ220V-25”字样分别表示：普通照明，额定电压220V，额定功率25W的灯泡。
若知该灯“正常发光”可知：该灯额定电压为220V，额定功率25W，额定电流I=P/U=0.11A灯丝阻值22936URP==Ω额。
要点诠释：1、实际电压、实际功率与额定电压、额定功率：当时，用电器正常工作当时，用电器不能正常工作，有时会损坏用电器。
当时，长期使用会影响用电器的寿命。
2、对某一用电器而言，额定电压和额定功率只有一个，而实际电压和实际功率却有无数个。
灯泡的亮度是由它的实际功率决定的。
3、若不考虑温度对用电器电阻的影响，则有，即电阻一定时，实际电压是额定电压的n倍，则实际电流也是额定电流的n倍，实际功率是额定功率的n2倍。
要点三、测量、实验1.电能表：（1）作用：测量用电器在一段时间内消耗的电能。
初三年级上册物理课时训练之《电功率》兴味可以使人集中留意，假设要让先生感兴味，教员就要饱含情感。
查字典物理网编辑了初三年级上册物理课时训练，欢迎阅读!1. 以下用电器中，应用电流热效应任务的是 ( )A.电热毯B.电视机C.电风扇D.电脑2.一只标有220V 60W的白炽灯，当经过灯丝的电流为0.2A 时、此灯的实践功率( )A.等于60WB.等于220WC.小于60WD.大于60W3.两只灯泡串联后接入电路，其中一只亮，另一只不亮，发生这种现象的缘由能够是( )A.不亮的灯泡中经过的电流太小了B.不亮的灯泡额外功率一定大C.不亮的灯泡电阻太小了D.不亮的灯泡的灯丝断了4.暑假正值用电高峰，为浪费用电，以下做法不合理的是 ( )A.分开房间时随手关灯B. 运用空调时不封锁门窗C.运用电子高效节能灯D. 运用冰箱时尽量少开冰箱门5.淘淘的新家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W的柜式空调机一台，250W的电脑一台，800W的电饭锅一只，40W的照明灯5盏，在装置电能表时，选用以下哪一种电能表最适宜 ( )A.220V 5AB.220V 15AC.220V 20AD.220V 30A6. 标有6V 6W和6V 3W的灯L1和L2串联接在某电源上，设灯丝电阻不变，那么( )A.灯L1、L2经过的电流之比为2：1B.灯L1、L2的实践功率之比为2：1C.电源电压为12V时，L1、L2均正常发光D.电源电压为9V时，L2正常发光精品小编为大家提供的初三年级上册物理课时训练就到这里了，愿大家都能在学期努力，丰厚自己，锻炼自己。
课时训练(二十三)电能电功电功率|夺基础|————————————————————————————————·一、选择题1．[2017·连云]港智能手机在现代生活中的作用越来越重要，频繁地使用会导致它的电能消耗很快。
当手机电量所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的( ) A．增大电池电压B．增加总功率C．减小总功率D．降低散热能力2．[2017·西宁]小明利用电能表测量某个家用电器的电功率，当电路中只有这个用电器连续工作时，测得在1h 内，消耗的电能为1.2kW·h，那么这个用电器是( )A．液晶电视机B．台式计算机C．家用空调D．电冰箱3．[2017·哈尔]滨两定值电阻R1＝10Ω，R2＝5Ω，现将R1、R2接入如图K23－1所示的电路中，电源电压为3V，当开关S闭合时，下列分析正确的是( )图K23－1A．通过R1、R2的电流之比为1∶2B．R1、R2两端的电压之比为2∶1C．R1、R2消耗的电功率之比为1∶2D．电路消耗的总功率为2.7W4．[2017·包头]如图K23－2所示，电源电压保持不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为3∶5，则L1、L2的额定功率之比是( )图K23－2A．2∶3B．3∶2C．5∶3D．3∶55．[2017·湖州]如图K23－3所示的电路中，R1的阻值为4Ω，当开关S1和S2都闭合时，电流表示数为3A；当只闭合S2时，电流表示数为2A，下列说法正确的是( )图K23－3A．电源电压为6VB．R2的阻值为1ΩC．S1和S2都闭合时，R2消耗的功率为18WD．只闭合S2时，电路消耗的总功率为24W6．[2017·滨州]改编如图K23－4甲所示，两电热丝R1与R2并联，R1＝20Ω，电源电压保持不变，闭合开关S，电流表A1和电流表A2表盘指针均指在如图乙所示的位置，则以下判断不正确的是( )图K23－4A．R1∶R2＝5∶1B．电源电压是10VC．R2的电功率是20WD．R1工作2min所放出的热量为600J7．[2017·常州]如图K23－5甲所示的电路中，电源电压可调，灯L1、L2的额定电压均为6V，灯L1、L2的I－U图像如图乙所示，闭合开关S，逐步调大电源电压至电路允许的最大值，此时( )图K23－5A．L1正常发光B．电源电压为12VC．电路总电阻为30ΩD．电路总功率为2.4W8．[2017·毕节]如图K23－6所示的电路，闭合开关S，当滑片向左移动时，不考虑灯丝电阻受温度的影响。
下列说法正确的是( )图K23－6A．小灯泡变亮B．电流表示数变大C．电压表示数变小D．电路的总功率不变二、填空题9．[2017·德州]充电宝是一个可充放电的锂聚合物电池。
某充电宝部分相关参数如下表所示。
该充电宝完全充满电时储存的电能为________J，输出功率为________W。
10.[2017·襄阳]如果通过某定值电阻的电流从1A升高到2A，加在该电阻两端的电压变化了5V，则该电阻消耗的电功率变化了________W。
11．如图K23－7所示是测量电能的仪表，根据图示信息，这只电表此时的示数是________kW·h，表示从安装此表开始到现在，该用户共消耗了________J的电能；当电路中只有一个电饭煲接入电路时，正常工作3min，电能表的转盘转过了125转，则这个电饭煲的额定功率是________W。
图K23－712．[2017·滨州]如图K23－8甲所示，将额定电压为2.5V的小灯泡接入电源电压为4.5V的电路中，闭合开关，调节滑动变阻器滑片P，记录相应电压表和电流表的示数绘制成如图乙所示的I－U图像，则小灯泡的额定功率为________W，小灯泡正常发光时，滑动变阻器接入电路的电阻是________Ω。
图K23－813．[2017·广东]有“3V 0.75W”的灯泡L1和“3V 1.5W”的灯泡L2，如图K23－9甲所示，闭合开关S，灯泡L1和L2正常发光，则电路总电阻R＝________Ω；如图乙所示，闭合开关S，灯泡L1正常发光，则电源2的电压U＝________V；此时L2消耗的实际功率P＝________W。
(假设灯丝电阻不变)图K23－9三、实验探究题14．[2017·广西]四市在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω。
图K23－10(1)在图K23－10甲中，有一根导线未连接，请用笔画线代替导线将电路连接完整。
(2)闭合开关后，小灯泡不亮，电流表没有示数，电压表有较大的示数，经检查，导线连接完好，则电路故障可能是小灯泡发生了________(选填“短路”或“断路”)。
(3)移动滑片P到某一位置时，电压表示数如图乙所示，为________V；此时要测量小灯泡的额定功率，应将滑片P 向________(选填“左”或“右”)端移动。
(4)移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像，由图像可计算出小灯泡的额定功率是________W。
(5)完成上述测量后，不用电压表，用如图丁所示的电路也可测量已知额定电流的小灯泡的额定功率，已知小灯泡的额定电流为I额，定值电阻的阻值为R0，实验步骤如下，请补充完整：①________________________________________________________________________________________________________________________________________________；②闭合开关S、S1，断开开关S2，记录下此时电流表的示数为I；③小灯泡额定功率的表达式为P额＝________W。
四、计算题15．[2017·德州]如图K23－11甲所示，实验小组的同学设计了一种测量温度的电路。
已知电源电压为6V且保持不变，R0是定值电阻，R t是热敏电阻，其阻值随温度变化的图像如图乙所示。
电流表采用“0～0.3A”的量程。
(1)当环境温度是40℃时，电流表的示数为0.2A，求此时R t消耗的电功率及R0的阻值。
(2)求该电路能测量的最高温度。
图K23－11|夺满分|————————————————————————————————·16．[2017·镇江]图K23－12是一种输液时所用的报警电路。
电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数变大触发警报器(图中未画出)报警，则M接触药液后( )图K23－12A．电阻R M变大B．电路消耗的总功率变大C．电压表与电流表示数的乘积不变D．电压表与电流表的示数之比变大17．如图K23－13甲所示的电路中，电源电压不变，R0为定值电阻，在移动滑动变阻器R滑片的过程中，描绘出了如图乙所示的滑动变阻器消耗的电功率与电流的关系图像，以下计算结果错误的是( )图K23－13A．R0的阻值为20ΩB．电源电压为12VC．滑动变阻器的最大阻值为100ΩD．滑动变阻器消耗的最大功率为3.6W18．[2017·重庆]B卷在如图K23－14的电路中，电源电压恒为12V，定值电阻R0为50Ω，滑动变阻器的最大值为50Ω，小灯泡上标有“6V”字样，不考虑灯丝电阻变化。
若开关S、S1、S2都闭合，当滑片P在b端时，电流表示数为________A。
若开关S闭合，S1、S2都断开，当滑动变阻器接入电路的阻值为20Ω时，电流表的示数为0.4A，则小灯泡的额定电功率是________W。
图K23－1419．[2017·四市]如图K23－15甲所示的电路，电源电压保持不变，R0为定值电阻。
当滑动变阻器的滑片移动时，滑动变阻器的电功率P1随其接入电路的阻值R1变化的图像如图乙所示。
求：(1)当电压表的示数为4V，电流表的示数为2A时，滑动变阻器接入电路的阻值和它在1min内消耗的电能；(2)当滑动变阻器的电功率P1最大时，电流表和电压表的示数；(3)R0的阻值。
图K23－15参考答案夺 基 础1．C2．C [解析] 这个用电器的电功率P ＝W t ＝1.2 kW·h1 h ＝1.2 kW ＝1200 W ，液晶电视机的功率约200 W ，故A 错误；台式计算机的功率约200 W ，故B 错误；家用空调的功率约1000 W ，故C 正确；电冰箱的功率约100 W ，故D 错误。
3．B [解析] 由题图可知，R 1和R 2串联，则电流之比为1∶1，电压之比U 1∶U 2＝IR 1∶IR 2＝R 1∶R 2＝2∶1，电功率之比P 1∶P 2＝U 1I∶U 2I ＝U 1∶U 2＝2∶1，故A 、C 错误，B 正确。
电路中的电流I ＝U R ＝U R 1＋R 2＝ 3 V10 Ω＋5 Ω＝0.2 A ，总功率P ＝UI ＝3 V×0.2 A＝0.6 W ，故D 错误。
4．A5．D [解析] 由题图可知，S 1、S 2都闭合时，R 2被短路，电路为R 1的简单电路，电源电压U ＝I 1R 1＝3 A×4 Ω＝12 V ，故A 错误。
只闭合S 2时，两电阻串联，电流表测电路中的电流，示数为2 A ，则电路中的总电阻R ＝U I 2＝12 V2 A ＝6 Ω，R 2＝R －R 1＝6 Ω－4 Ω＝2 Ω，故B 错误。
S 1和S 2都闭合时，电路为R 1的简单电路，R 2消耗的功率为零，故C 错误。
只闭合S 2时，电流为2 A ，电路消耗的总功率P ＝UI 2＝12 V×2 A＝24 W ，故D 正确。
6．A [解析] 由题意可知电流表A 1、A 2的示数分别为2.5 A 、0.5 A 。
通过R 2的电流I 2＝I －I 1＝2.5 A －0.5 A ＝2 A ，电源电压U ＝I 1R 1＝0.5 A×20 Ω＝10 V ，故B 正确，不符合题意。
R 2的阻值R 2＝U I 2＝10 V2 A ＝5 Ω，则R 1∶R 2＝20 Ω∶5Ω＝4∶1，故A 错误，符合题意。
R 2的电功率P 2＝UI 2＝10 V×2 A＝20 W ，故C 正确，不符合题意。
R 1工作2 min 所放出的热量Q 1＝I 12R 1t ＝(0.5 A)2×20 Ω×2×60 s＝600 J ，故D 正确，不符合题意。
